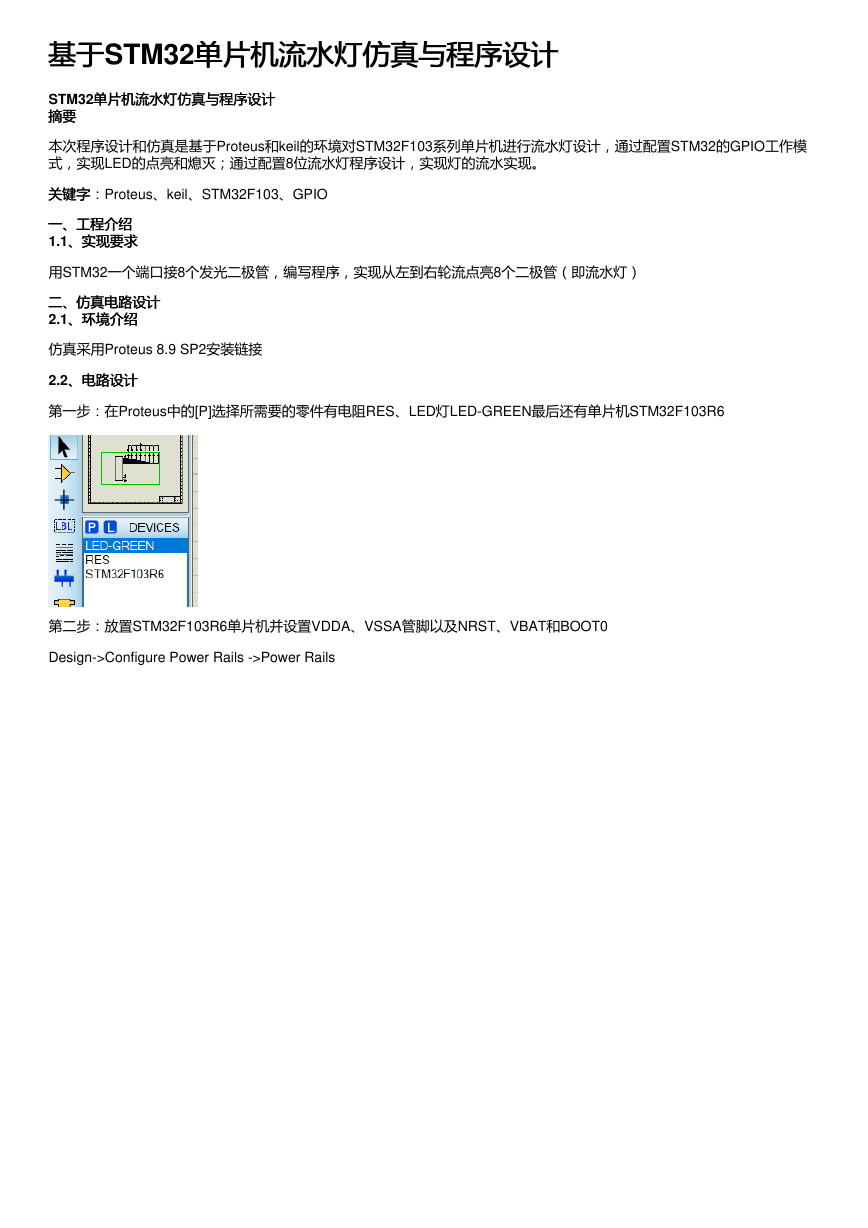

基于基于STM32单片机流水灯仿真与程序设计 单片机流水灯仿真与程序设计 STM32单片机流水灯仿真与程序设计 单片机流水灯仿真与程序设计 摘要摘要 本次程序设计和仿真是基于Proteus和keil的环境对STM32F103系列单片机进行流水灯设计，通过配置STM32的GPIO工作模 式，实现LED的点亮和熄灭；通过配置8位流水灯程序设计，实现灯的流水实现。 关键字关键字：Proteus、keil、STM32F103、GPIO 一、工程介绍 一、工程介绍 1.1、实现要求 、实现要求 用STM32一个端口接8个发光二极管，编写程序，实现从左到右轮流点亮8个二极管（即流水灯） 二、仿真电路设计 二、仿真电路设计 2.1、环境介绍 、环境介绍 仿真采用Proteus 8.9 SP2安装链接 2.2、电路设计 、电路设计 第一步：在Proteus中的[P]选择所需要的零件有电阻RES、LED灯LED-GREEN最后还有单片机STM32F103R6 第二步：放置STM32F103R6单片机并设置VDDA、VSSA管脚以及NRST、VBAT和BOOT0 Design->Configure Power Rails ->Power Rails 
