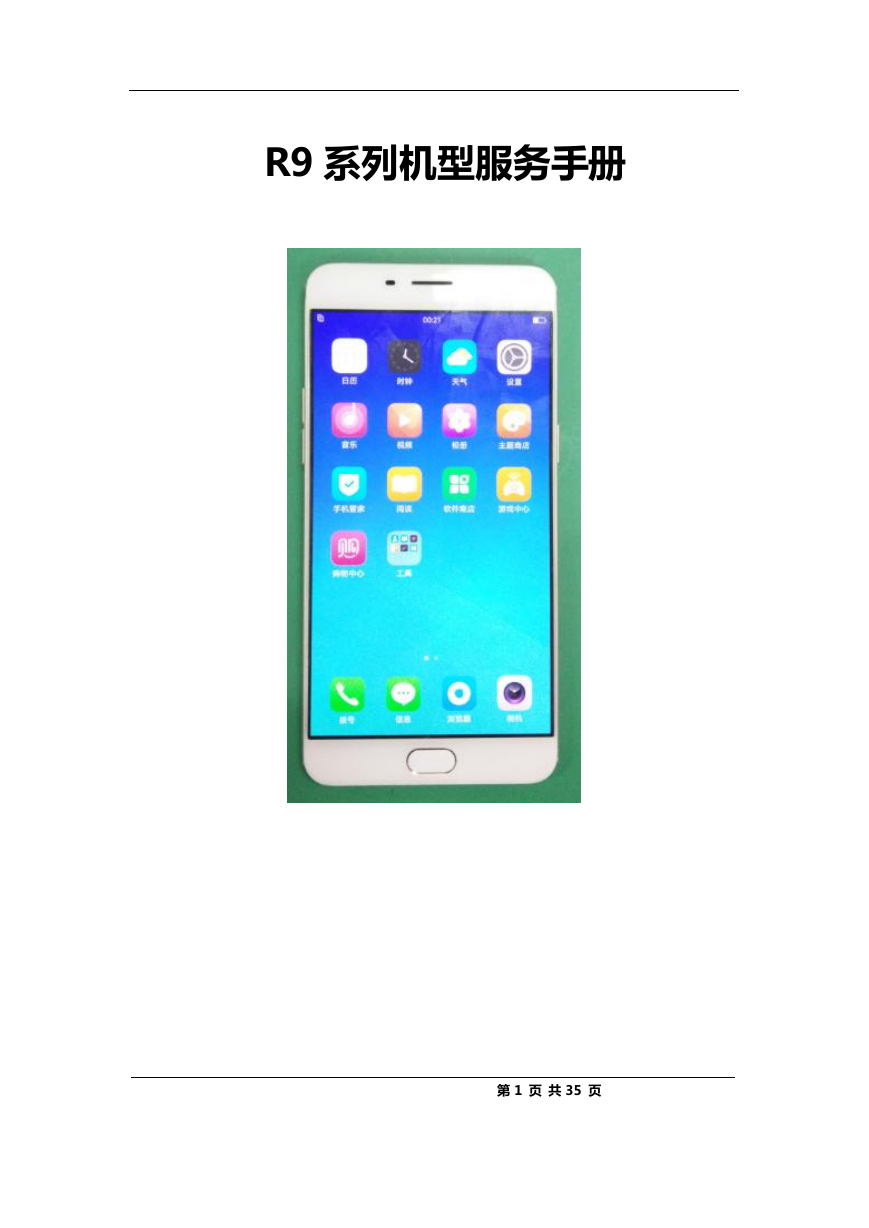

R9 系列机型服务手册第 1 页共 35 页

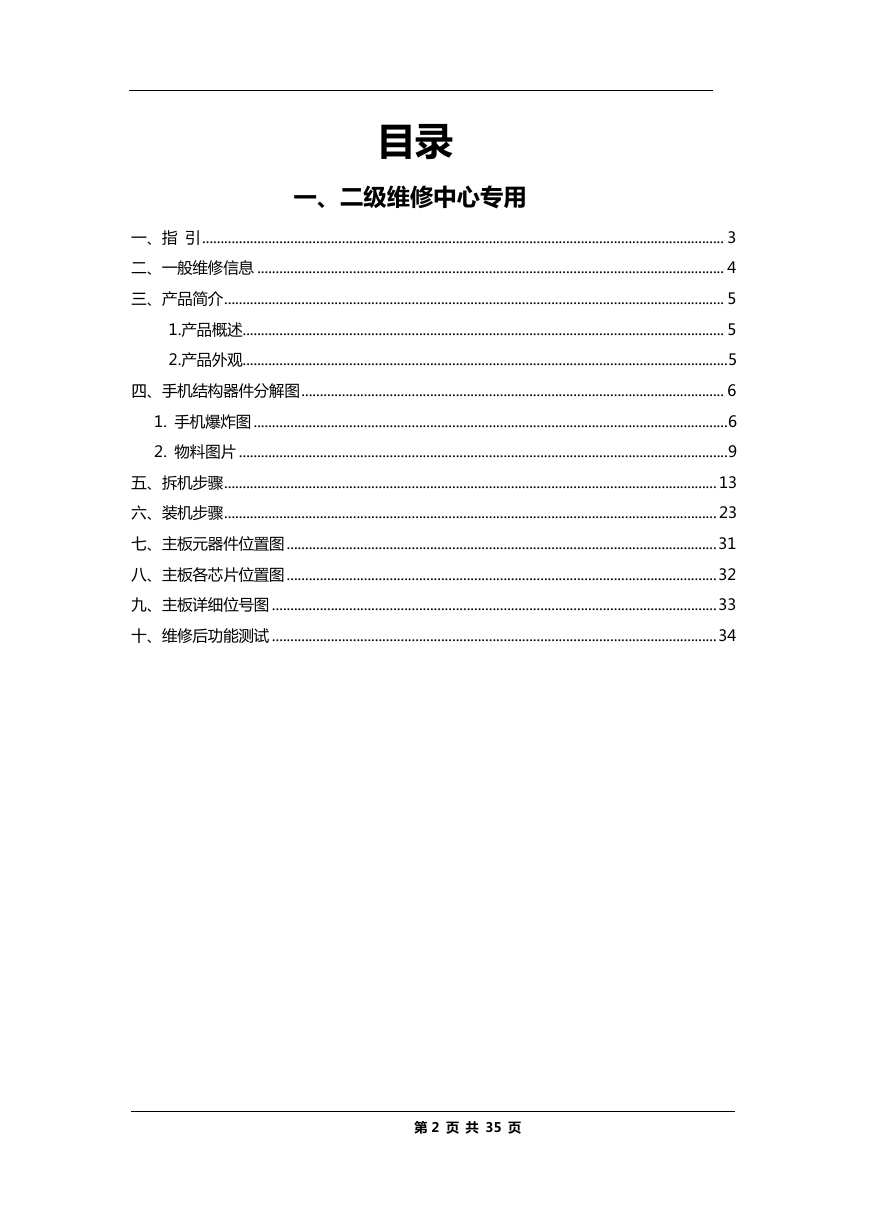

目录一、二级维修中心专用一、指引 .............................................................................................................................................. 3 二、一般维修信息 ............................................................................................................................... 4 三、产品简介 ........................................................................................................................................ 5 1.产品概述................................................................................................................................... 5 2.产品外观.................................................................................................................................... 5 四、手机结构器件分解图 ................................................................................................................... 6 1. 手机爆炸图 ................................................................................................................................. 6 2. 物料图片 ..................................................................................................................................... 9 五、拆机步骤 ...................................................................................................................................... 13 六、装机步骤 ...................................................................................................................................... 23 七、主板元器件位置图 ..................................................................................................................... 31 八、主板各芯片位置图 ..................................................................................................................... 32 九、主板详细位号图 ......................................................................................................................... 33 十、维修后功能测试 ......................................................................................................................... 34 第 2 页共 35 页

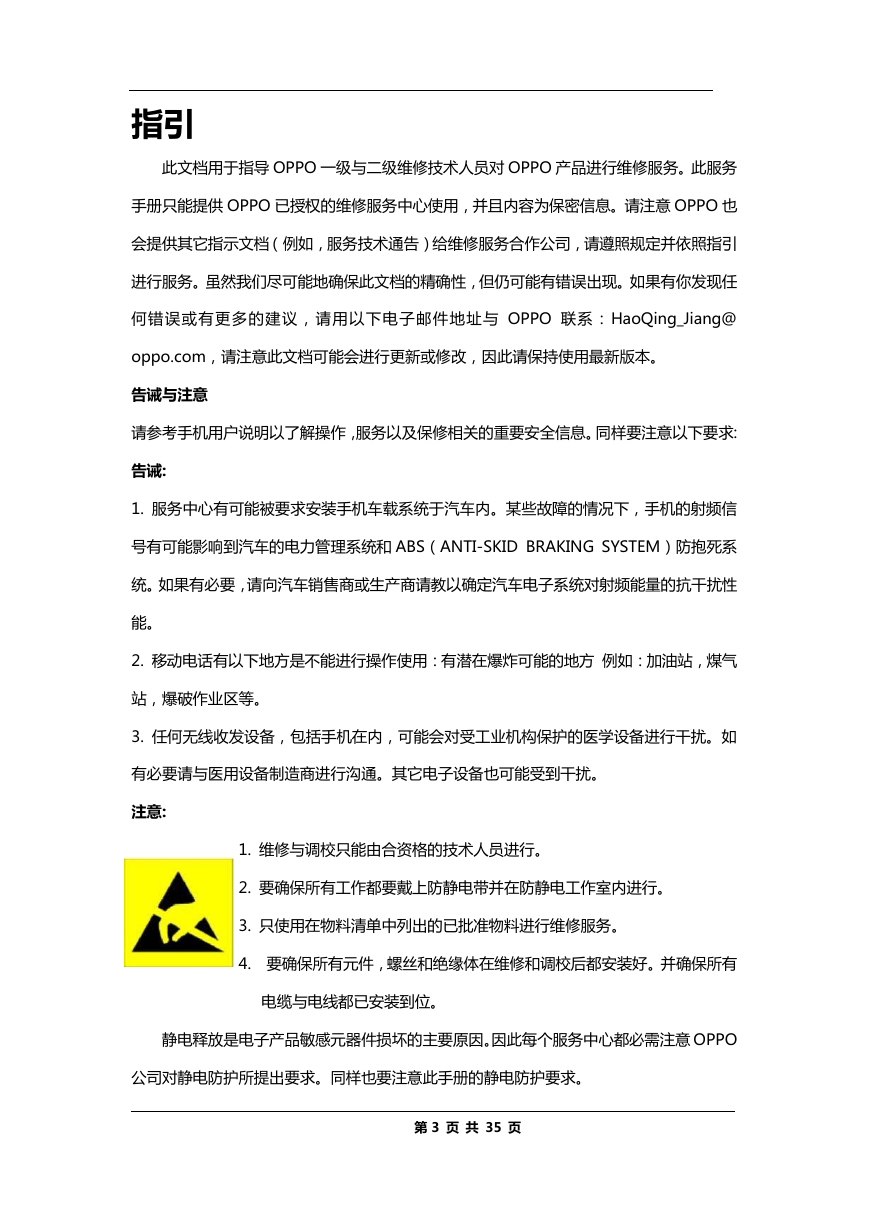

指引此文档用于指导 OPPO 一级与二级维修技术人员对 OPPO 产品进行维修服务。此服务手册只能提供 OPPO 已授权的维修服务中心使用，并且内容为保密信息。请注意 OPPO 也会提供其它指示文档（例如，服务技术通告）给维修服务合作公司，请遵照规定并依照指引进行服务。虽然我们尽可能地确保此文档的精确性，但仍可能有错误出现。如果有你发现任何错误或有更多的建议，请用以下电子邮件地址与 OPPO 联系：HaoQing_Jiang@ oppo.com，请注意此文档可能会进行更新或修改，因此请保持使用最新版本。告诫与注意请参考手机用户说明以了解操作，服务以及保修相关的重要安全信息。同样要注意以下要求: 告诫: 1. 服务中心有可能被要求安装手机车载系统于汽车内。某些故障的情况下，手机的射频信号有可能影响到汽车的电力管理系统和 ABS（ANTI-SKID BRAKING SYSTEM）防抱死系统。如果有必要，请向汽车销售商或生产商请教以确定汽车电子系统对射频能量的抗干扰性能。 2. 移动电话有以下地方是不能进行操作使用：有潜在爆炸可能的地方例如：加油站，煤气站，爆破作业区等。 3. 任何无线收发设备，包括手机在内，可能会对受工业机构保护的医学设备进行干扰。如有必要请与医用设备制造商进行沟通。其它电子设备也可能受到干扰。注意: 1. 维修与调校只能由合资格的技术人员进行。 2. 要确保所有工作都要戴上防静电带并在防静电工作室内进行。 3. 只使用在物料清单中列出的已批准物料进行维修服务。 4. 要确保所有元件，螺丝和绝缘体在维修和调校后都安装好。并确保所有电缆与电线都已安装到位。静电释放是电子产品敏感元器件损坏的主要原因。因此每个服务中心都必需注意 OPPO 公司对静电防护所提出要求。同样也要注意此手册的静电防护要求。第 3 页共 35 页

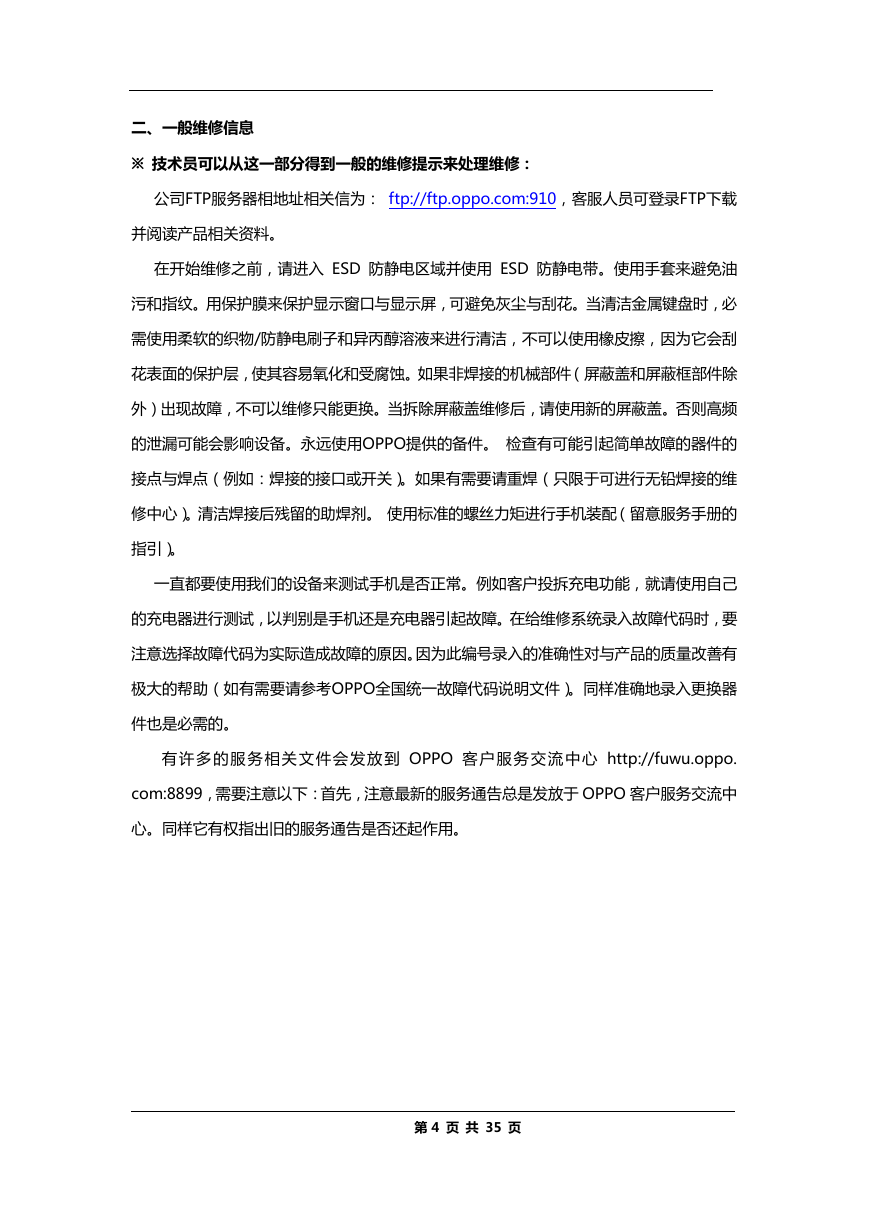

二、一般维修信息 ※ 技术员可以从这一部分得到一般的维修提示来处理维修：公司FTP服务器相地址相关信为： ftp://ftp.oppo.com:910，客服人员可登录FTP下载并阅读产品相关资料。在开始维修之前，请进入 ESD 防静电区域并使用 ESD 防静电带。使用手套来避免油污和指纹。用保护膜来保护显示窗口与显示屏，可避免灰尘与刮花。当清洁金属键盘时，必需使用柔软的织物/防静电刷子和异丙醇溶液来进行清洁，不可以使用橡皮擦，因为它会刮花表面的保护层，使其容易氧化和受腐蚀。如果非焊接的机械部件（屏蔽盖和屏蔽框部件除外）出现故障，不可以维修只能更换。当拆除屏蔽盖维修后，请使用新的屏蔽盖。否则高频的泄漏可能会影响设备。永远使用OPPO提供的备件。检查有可能引起简单故障的器件的接点与焊点（例如：焊接的接口或开关）。如果有需要请重焊（只限于可进行无铅焊接的维修中心）。清洁焊接后残留的助焊剂。使用标准的螺丝力矩进行手机装配（留意服务手册的指引）。一直都要使用我们的设备来测试手机是否正常。例如客户投拆充电功能，就请使用自己的充电器进行测试，以判别是手机还是充电器引起故障。在给维修系统录入故障代码时，要注意选择故障代码为实际造成故障的原因。因为此编号录入的准确性对与产品的质量改善有极大的帮助（如有需要请参考OPPO全国统一故障代码说明文件）。同样准确地录入更换器件也是必需的。有许多的服务相关文件会发放到 OPPO 客户服务交流中心 http://fuwu.oppo. com:8899，需要注意以下：首先，注意最新的服务通告总是发放于 OPPO 客户服务交流中心。同样它有权指出旧的服务通告是否还起作用。第 4 页共 35 页

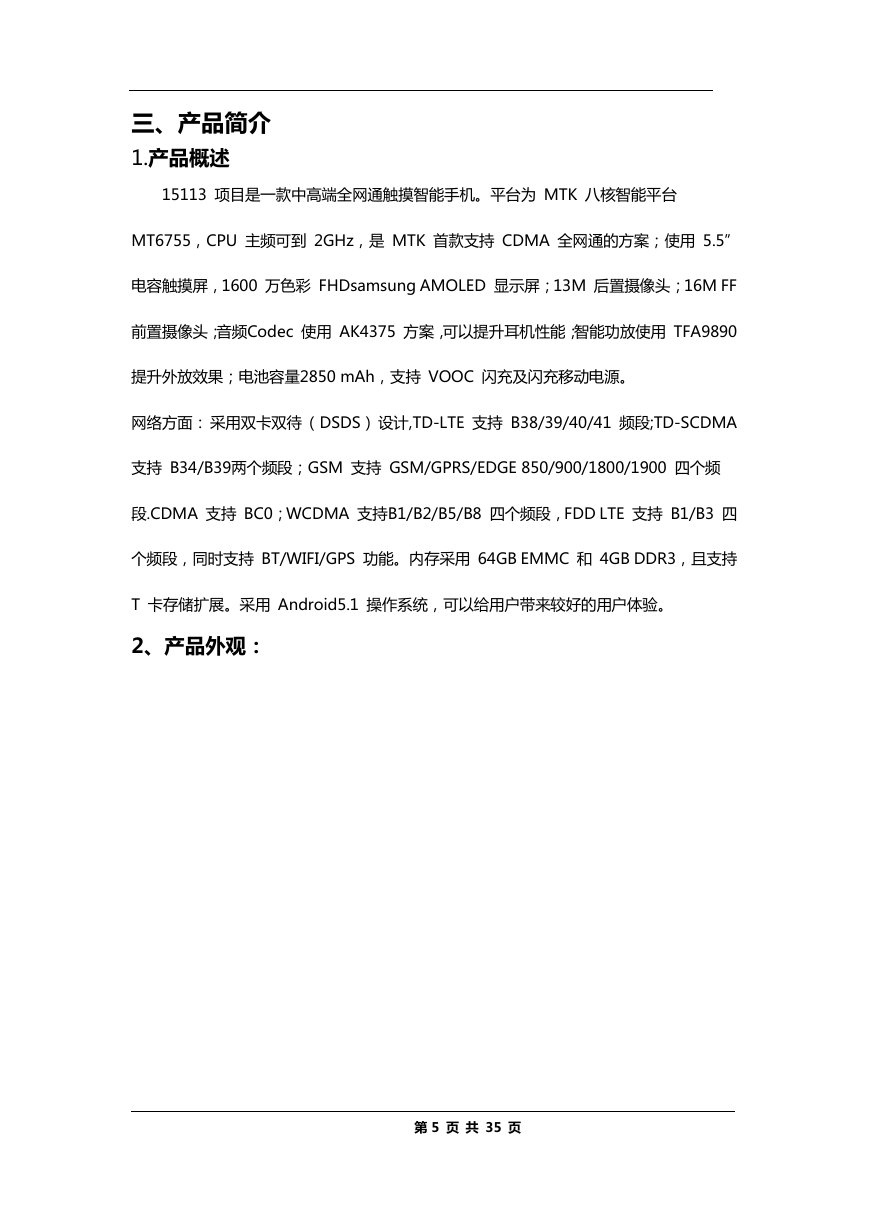

三、产品简介 1.产品概述 15113 项目是一款中高端全网通触摸智能手机。平台为 MTK 八核智能平台 MT6755，CPU 主频可到 2GHz，是 MTK 首款支持 CDMA 全网通的方案；使用 5.5” 电容触摸屏，1600 万色彩 FHDsamsung AMOLED 显示屏；13M 后置摄像头；16M FF 前置摄像头；音频Codec 使用 AK4375 方案，可以提升耳机性能；智能功放使用 TFA9890 提升外放效果；电池容量2850 mAh，支持 VOOC 闪充及闪充移动电源。网络方面：采用双卡双待（DSDS）设计,TD-LTE 支持 B38/39/40/41 频段;TD-SCDMA 支持 B34/B39两个频段；GSM 支持 GSM/GPRS/EDGE 850/900/1800/1900 四个频段.CDMA 支持 BC0；WCDMA 支持B1/B2/B5/B8 四个频段，FDD LTE 支持 B1/B3 四个频段，同时支持 BT/WIFI/GPS 功能。内存采用 64GB EMMC 和 4GB DDR3，且支持 T 卡存储扩展。采用 Android5.1 操作系统，可以给用户带来较好的用户体验。 2、产品外观：第 5 页共 35 页

第 6 页共 35 页

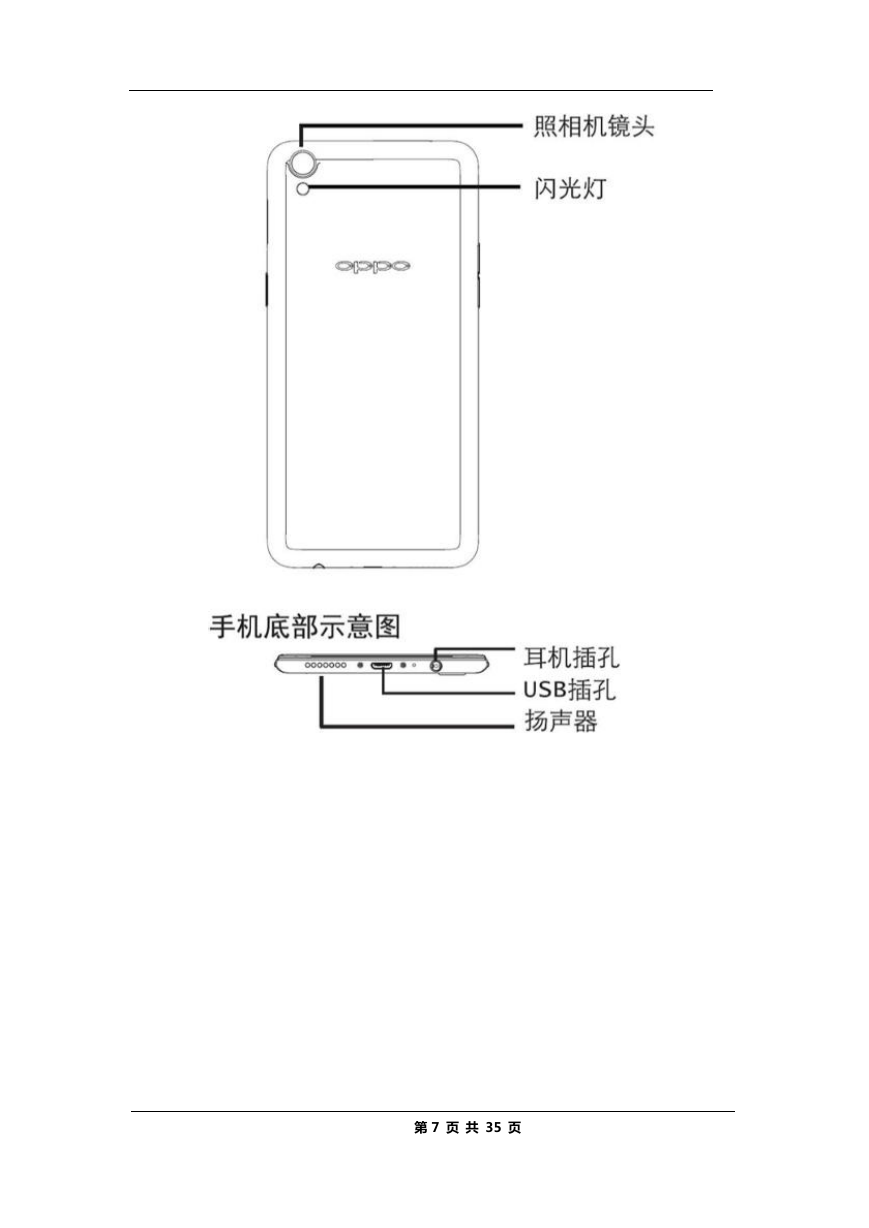

第 7 页共 35 页

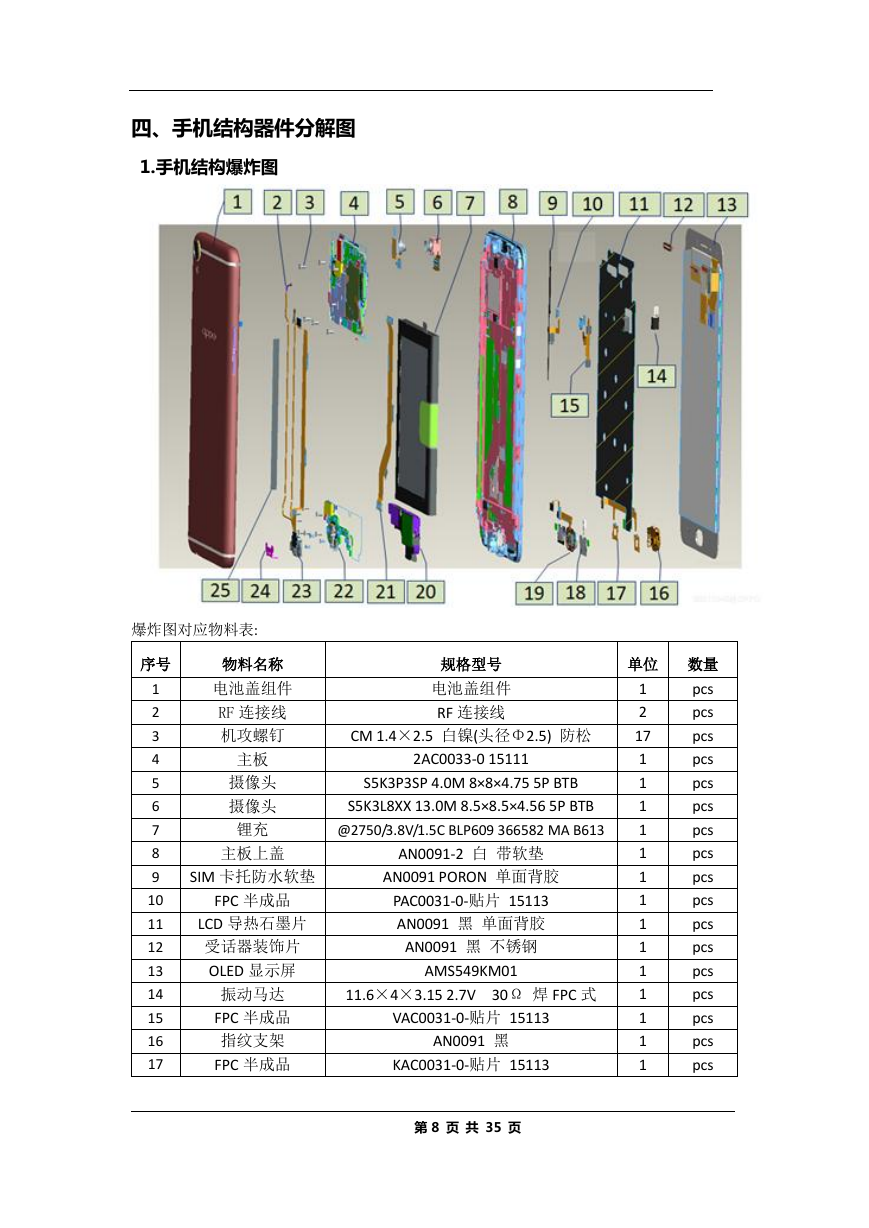

四、手机结构器件分解图 1.手机结构爆炸图爆炸图对应物料表: 序号物料名称电池盖组件 RF 连接线机攻螺钉主板摄像头摄像头锂充主板上盖规格型号电池盖组件 RF 连接线 CM 1.4×2.5 白镍(头径Φ2.5) 防松 2AC0033-0 15111 S5K3P3SP 4.0M 8×8×4.75 5P BTB S5K3L8XX 13.0M 8.5×8.5×4.56 5P BTB @2750/3.8V/1.5C BLP609 366582 MA B613 AN0091-2 白带软垫单位数量 pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs pcs 1 2 17 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 SIM 卡托防水软垫 AN0091 PORON 单面背胶 FPC 半成品 LCD 导热石墨片受话器装饰片 OLED 显示屏振动马达 FPC 半成品指纹支架 FPC 半成品 PAC0031-0-贴片 15113 AN0091 黑单面背胶 AN0091 黑不锈钢 AMS549KM01 11.6×4×3.15 2.7V 30Ω 焊 FPC 式 VAC0031-0-贴片 15113 AN0091 黑 KAC0031-0-贴片 15113 第 8 页共 35 页
