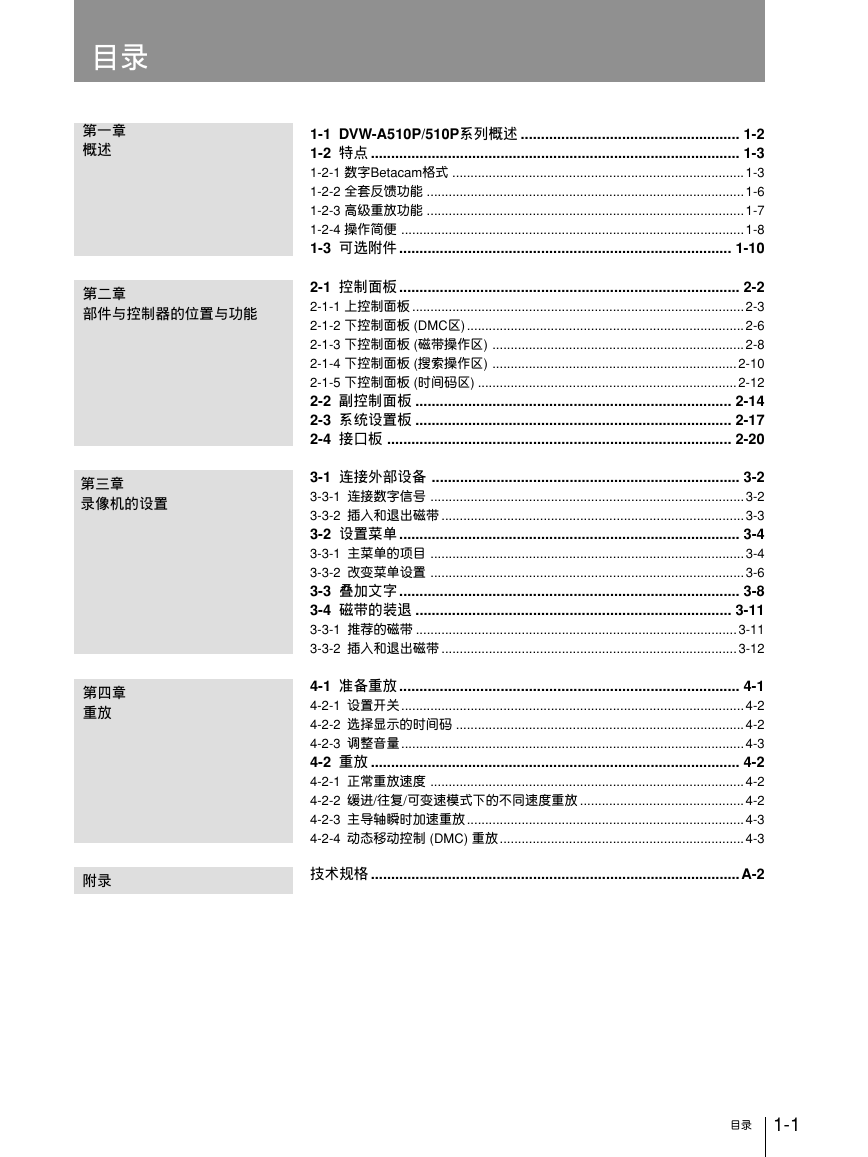

目录第一章概述第二章部件与控制器的位置与功能第三章录像机的设置第四章重放附录 1-1 DVW-A510P/510P系列概述 ...................................................... 1-2 1-2 特点 ........................................................................................... 1-3 1-2-1 数字Betacam格式 ................................................................................ 1-3 1-2-2 全套反馈功能 ....................................................................................... 1-6 1-2-3 高级重放功能 ....................................................................................... 1-7 1-2-4 操作简便 .............................................................................................. 1-8 1-3 可选附件 .................................................................................. 1-10 2-1 控制面板 .................................................................................... 2-2 2-1-1 上控制面板 ........................................................................................... 2-3 2-1-2 下控制面板 (DMC区)............................................................................ 2-6 2-1-3 下控制面板 (磁带操作区) ..................................................................... 2-8 2-1-4 下控制面板 (搜索操作区) ................................................................... 2-10 2-1-5 下控制面板 (时间码区) ....................................................................... 2-12 2-2 副控制面板 .............................................................................. 2-14 2-3 系统设置板 .............................................................................. 2-17 2-4 接口板 ..................................................................................... 2-20 3-1 连接外部设备 ............................................................................ 3-2 3-3-1 连接数字信号 ...................................................................................... 3-2 3-3-2 插入和退出磁带 ................................................................................... 3-3 3-2 设置菜单 .................................................................................... 3-4 3-3-1 主菜单的项目 ...................................................................................... 3-4 3-3-2 改变菜单设置 ...................................................................................... 3-6 3-3 叠加文字 .................................................................................... 3-8 3-4 磁带的装退 .............................................................................. 3-11 3-3-1 推荐的磁带 ........................................................................................ 3-11 3-3-2 插入和退出磁带 ................................................................................. 3-12 4-1 准备重放 .................................................................................... 4-1 4-2-1 设置开关.............................................................................................. 4-2 4-2-2 选择显示的时间码 ............................................................................... 4-2 4-2-3 调整音量.............................................................................................. 4-3 4-2 重放 ........................................................................................... 4-2 4-2-1 正常重放速度 ...................................................................................... 4-2 4-2-2 缓进/往复/可变速模式下的不同速度重放 ............................................. 4-2 4-2-3 主导轴瞬时加速重放............................................................................ 4-3 4-2-4 动态移动控制 (DMC) 重放 ................................................................... 4-3 技术规格 ...........................................................................................A-2 目录 1-1

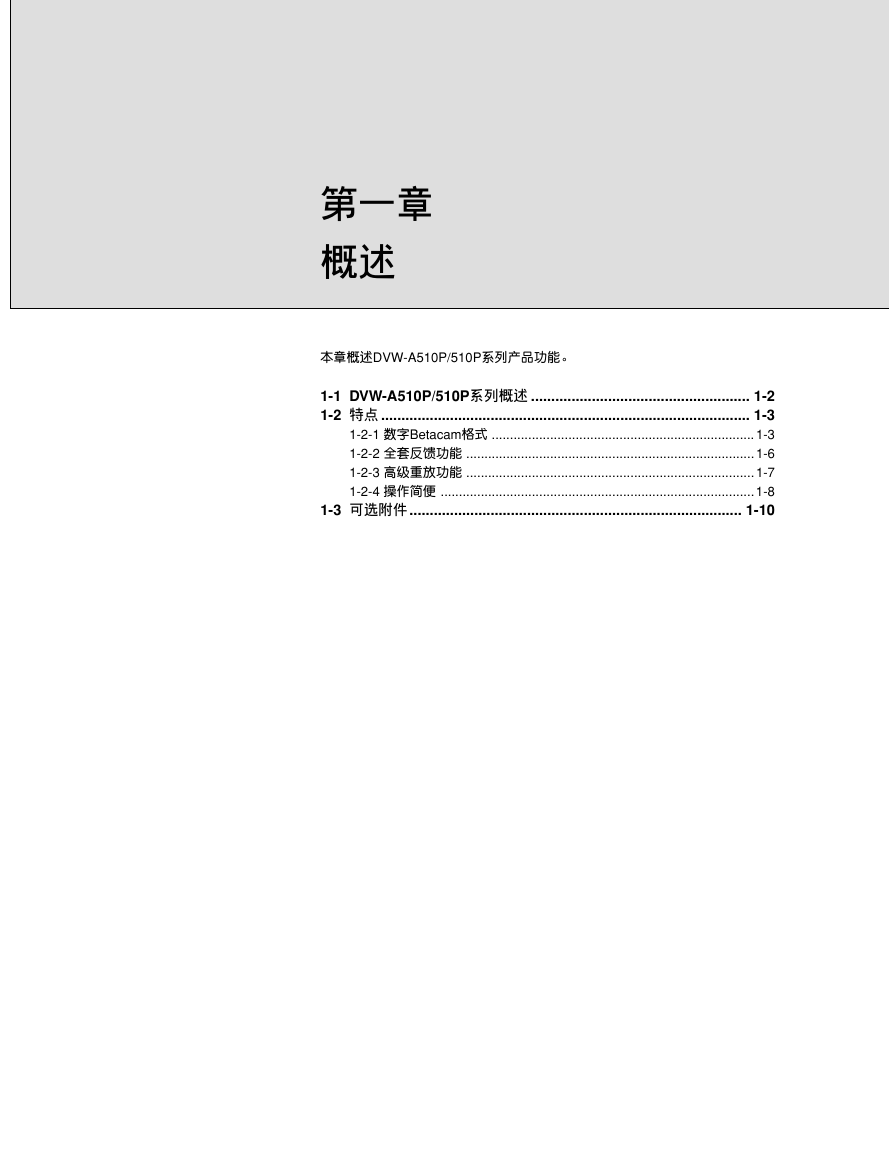

第一章概述本章概述DVW-A510P/510P系列产品功能。 1-1 DVW-A510P/510P系列概述 ...................................................... 1-2 1-2 特点 ........................................................................................... 1-3 1-2-1 数字Betacam格式 ........................................................................ 1-3 1-2-2 全套反馈功能 ............................................................................... 1-6 1-2-3 高级重放功能 ............................................................................... 1-7 1-2-4 操作简便 ...................................................................................... 1-8 1-3 可选附件 .................................................................................. 1-10

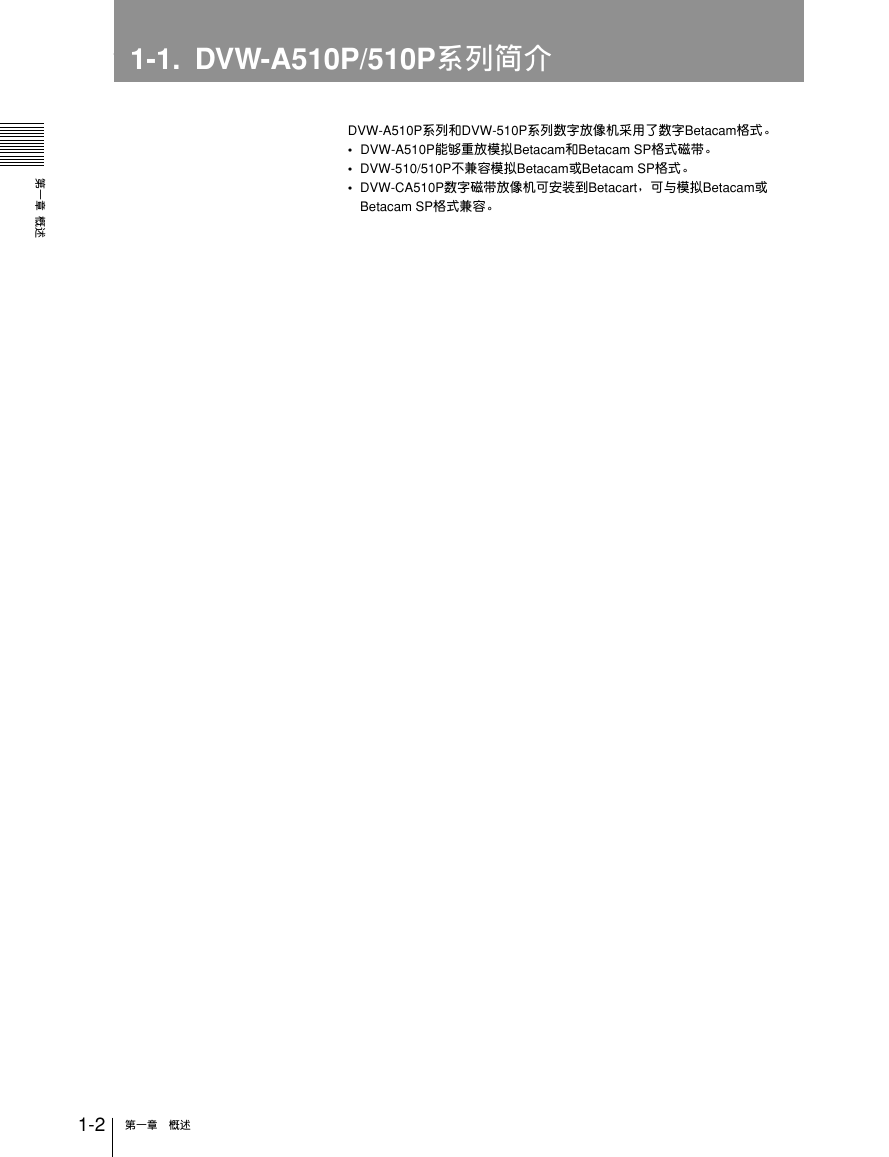

1-1. DVW-A510P/510P系列简介 1-2 特点第一章概述 DVW-A510P系列和DVW-510P系列数字放像机采用了数字Betacam格式。 • DVW-A510P能够重放模拟Betacam和Betacam SP格式磁带。 • DVW-510/510P不兼容模拟Betacam或Betacam SP格式。 • DVW-CA510P数字磁带放像机可安装到Betacart，可与模拟Betacam或 Betacam SP格式兼容。 1-2 第一章概述

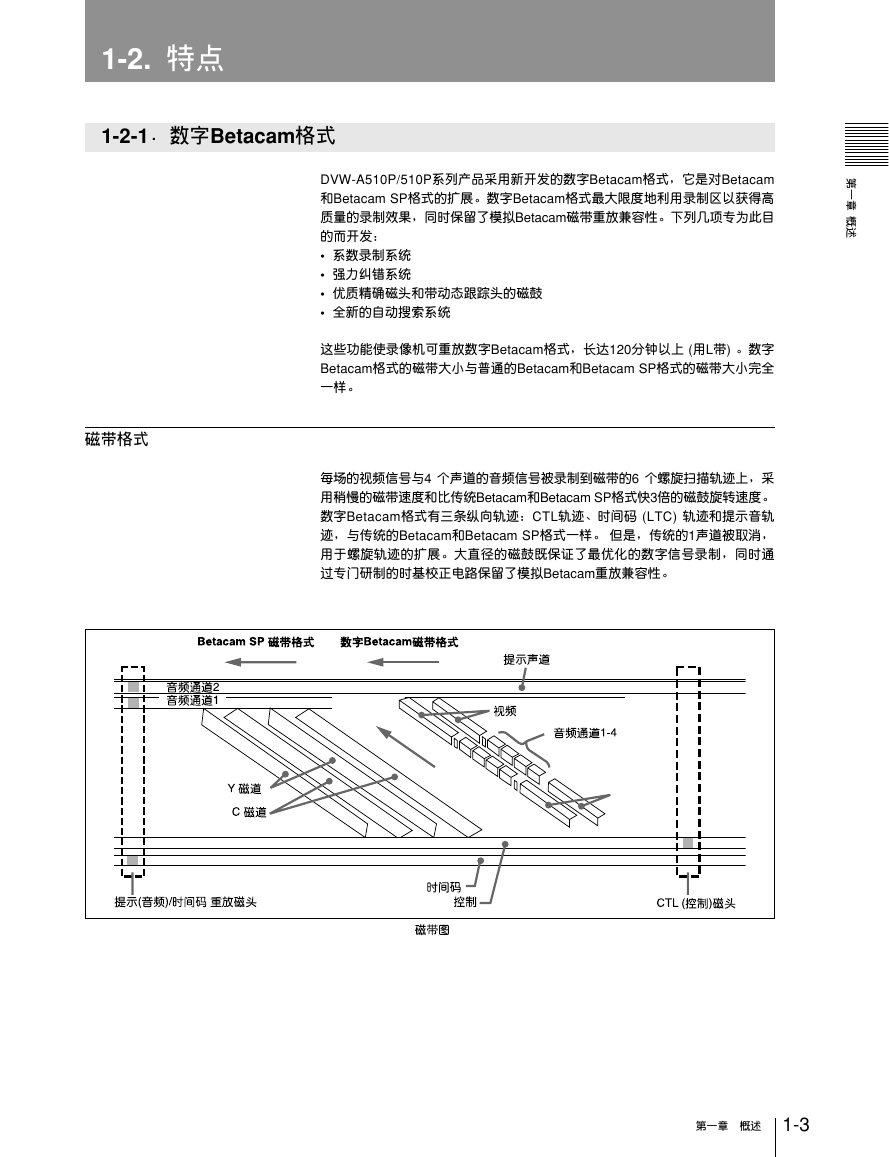

1-2. 特点 1-2-1．数字Betacam格式 DVW-A510P/510P系列产品采用新开发的数字Betacam格式，它是对Betacam 和Betacam SP格式的扩展。数字Betacam格式最大限度地利用录制区以获得高质量的录制效果，同时保留了模拟Betacam磁带重放兼容性。下列几项专为此目的而开发： • 系数录制系统 • 强力纠错系统 • 优质精确磁头和带动态跟踪头的磁鼓 • 全新的自动搜索系统这些功能使录像机可重放数字Betacam格式，长达120分钟以上 (用L带) 。数字 Betacam格式的磁带大小与普通的Betacam和Betacam SP格式的磁带大小完全一样。第一章概述每场的视频信号与4 个声道的音频信号被录制到磁带的6 个螺旋扫描轨迹上，采用稍慢的磁带速度和比传统Betacam和Betacam SP格式快3倍的磁鼓旋转速度。数字Betacam格式有三条纵向轨迹：CTL轨迹、时间码 (LTC) 轨迹和提示音轨迹，与传统的Betacam和Betacam SP格式一样。但是，传统的1声道被取消，用于螺旋轨迹的扩展。大直径的磁鼓既保证了最优化的数字信号录制，同时通过专门研制的时基校正电路保留了模拟Betacam重放兼容性。磁带格式第一章概述 1-3

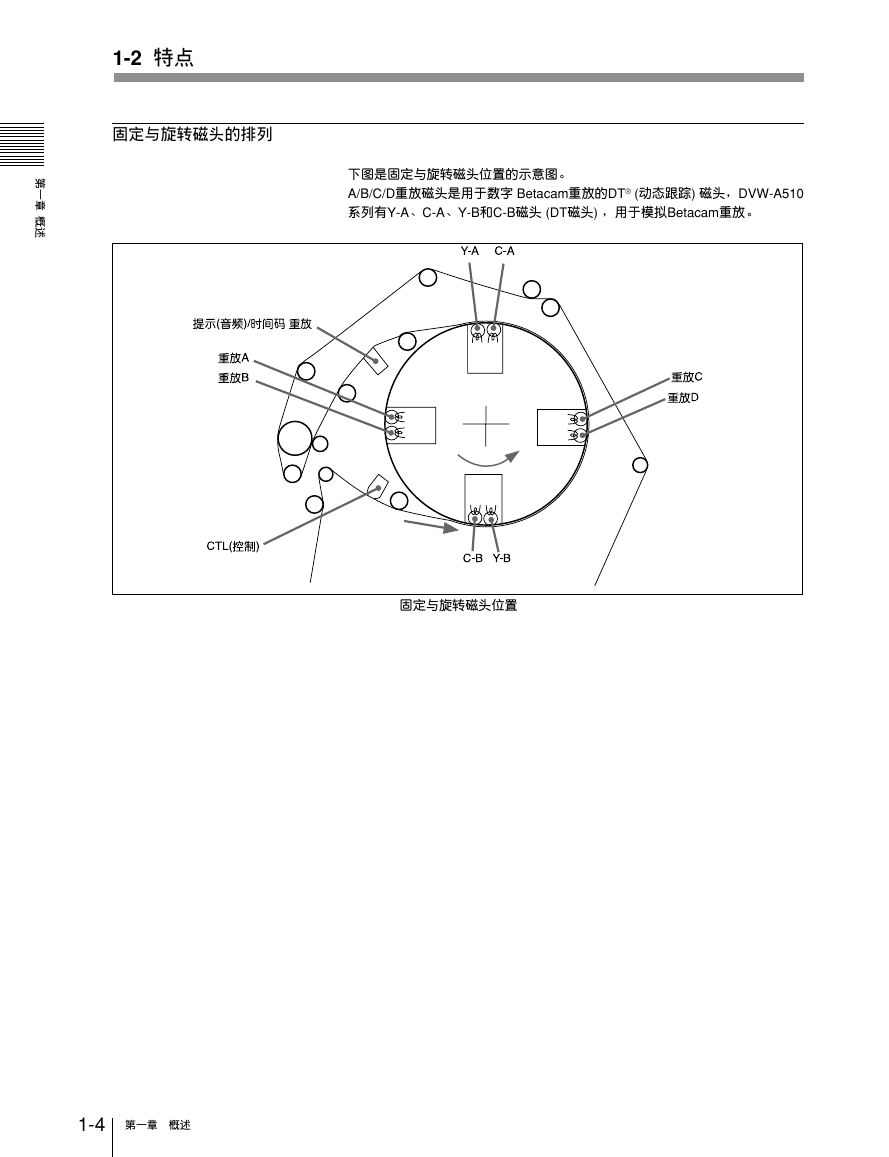

1-2 特点固定与旋转磁头的排列第一章概述下图是固定与旋转磁头位置的示意图。 A/B/C/D重放磁头是用于数字 Betacam重放的DT® (动态跟踪) 磁头，DVW-A510 系列有Y-A、C-A、Y-B和C-B磁头 (DT磁头) ，用于模拟Betacam重放。固定与旋转磁头位置 1-4 第一章概述

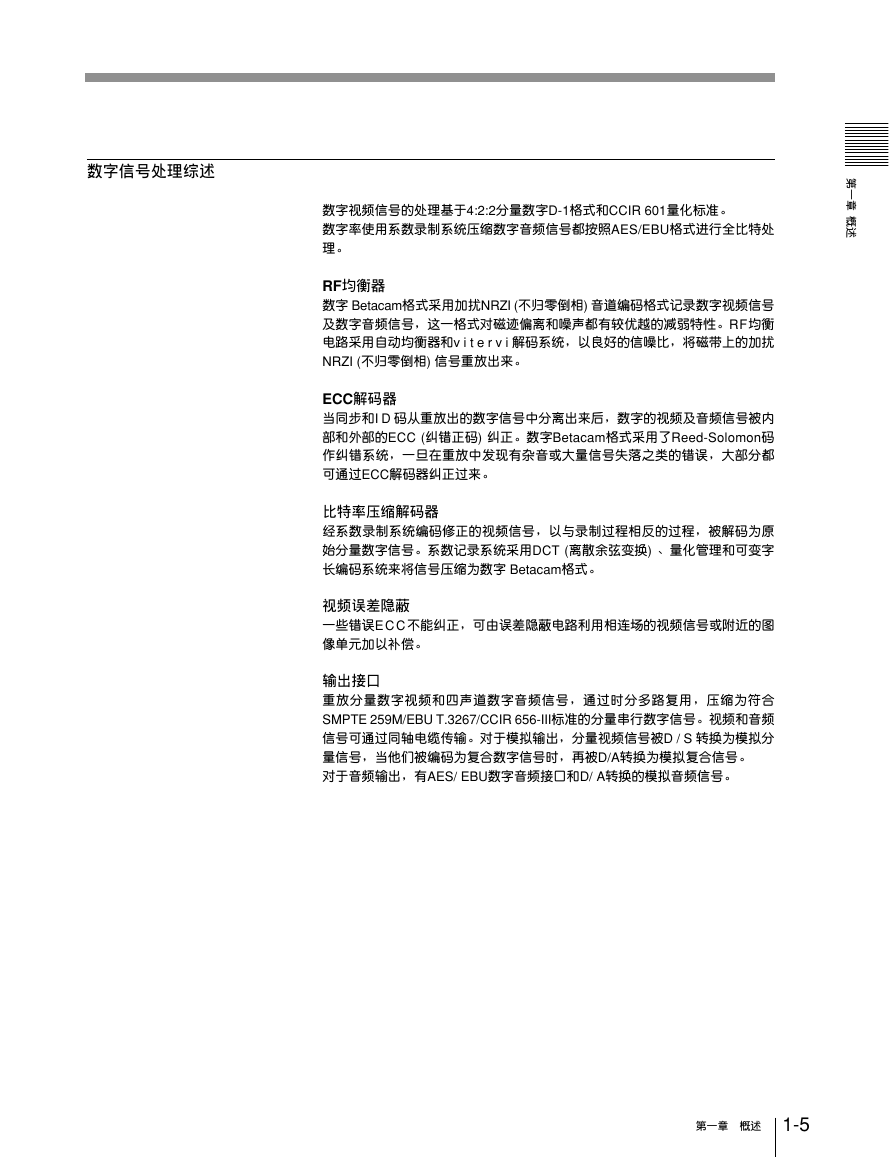

数字信号处理综述第一章概述数字视频信号的处理基于4:2:2分量数字D-1格式和CCIR 601量化标准。数字率使用系数录制系统压缩数字音频信号都按照AES/EBU格式进行全比特处理。 RF均衡器数字 Betacam格式采用加扰NRZI (不归零倒相) 音道编码格式记录数字视频信号及数字音频信号，这一格式对磁迹偏离和噪声都有较优越的减弱特性。RF均衡电路采用自动均衡器和v i t e r v i 解码系统，以良好的信噪比，将磁带上的加扰 NRZI (不归零倒相) 信号重放出来。 ECC解码器当同步和I D 码从重放出的数字信号中分离出来后，数字的视频及音频信号被内部和外部的ECC (纠错正码) 纠正。数字Betacam格式采用了Reed-Solomon码作纠错系统，一旦在重放中发现有杂音或大量信号失落之类的错误，大部分都可通过ECC解码器纠正过来。比特率压缩解码器经系数录制系统编码修正的视频信号，以与录制过程相反的过程，被解码为原始分量数字信号。系数记录系统采用DCT (离散余弦变换) 、量化管理和可变字长编码系统来将信号压缩为数字 Betacam格式。视频误差隐蔽一些错误ECC 不能纠正，可由误差隐蔽电路利用相连场的视频信号或附近的图像单元加以补偿。输出接口重放分量数字视频和四声道数字音频信号，通过时分多路复用，压缩为符合 SMPTE 259M/EBU T.3267/CCIR 656-III标准的分量串行数字信号。视频和音频信号可通过同轴电缆传输。对于模拟输出，分量视频信号被D / S 转换为模拟分量信号，当他们被编码为复合数字信号时，再被D/A转换为模拟复合信号。对于音频输出，有AES/ EBU数字音频接口和D/ A转换的模拟音频信号。第一章概述 1-5

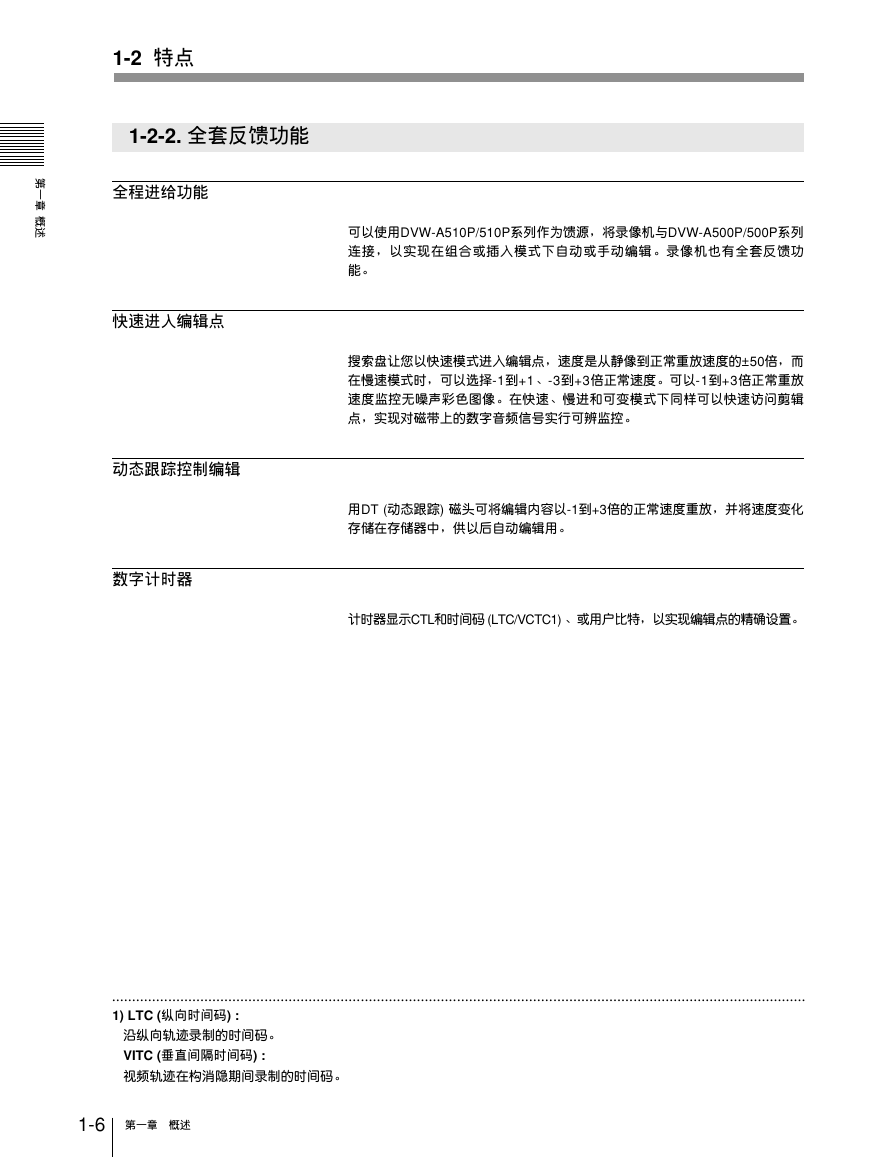

1-2 特点 1-2-2. 全套反馈功能全程进给功能第一章概述快速进入编辑点动态跟踪控制编辑数字计时器可以使用DVW-A510P/510P系列作为馈源，将录像机与DVW-A500P/500P系列连接，以实现在组合或插入模式下自动或手动编辑。录像机也有全套反馈功能。搜索盘让您以快速模式进入编辑点，速度是从静像到正常重放速度的±50倍，而在慢速模式时，可以选择-1到+1、-3到+3倍正常速度。可以-1到+3倍正常重放速度监控无噪声彩色图像。在快速、慢进和可变模式下同样可以快速访问剪辑点，实现对磁带上的数字音频信号实行可辨监控。用DT (动态跟踪) 磁头可将编辑内容以-1到+3倍的正常速度重放，并将速度变化存储在存储器中，供以后自动编辑用。计时器显示CTL和时间码 (LTC/VCTC1) 、或用户比特，以实现编辑点的精确设置。 ............................................................................................................................................................................. 1) LTC (纵向时间码) : 沿纵向轨迹录制的时间码。 VITC (垂直间隔时间码) : 视频轨迹在构消隐期间录制的时间码。 1-6 第一章概述
