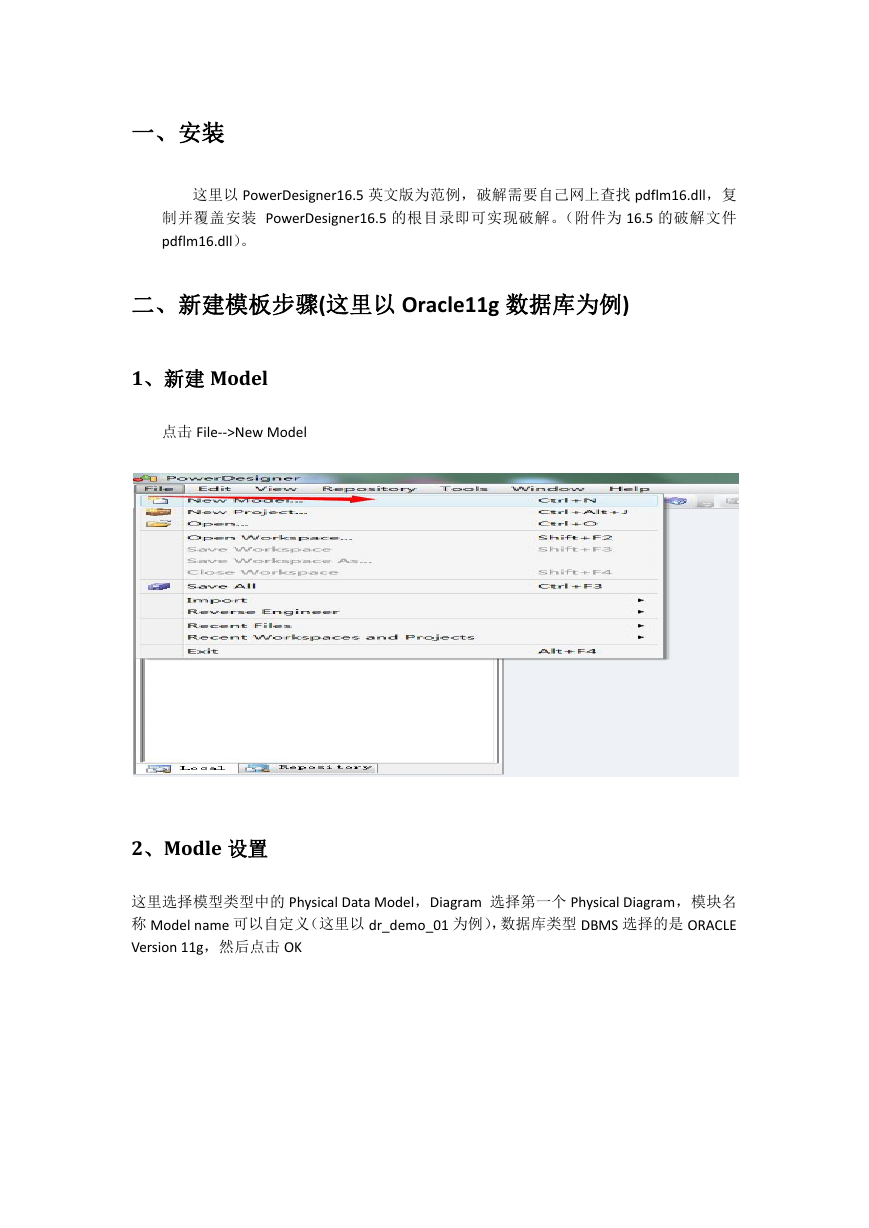

一、安装
这里以 PowerDesigner16.5 英文版为范例,破解需要自己网上查找 pdflm16.dll,复
制并覆盖安装 PowerDesigner16.5 的根目录即可实现破解。(附件为 16.5 的破解文件
pdflm16.dll)。
二、新建模板步骤(这里以 Oracle11g 数据库为例)
1、新建 Model
点击 File-->New Model

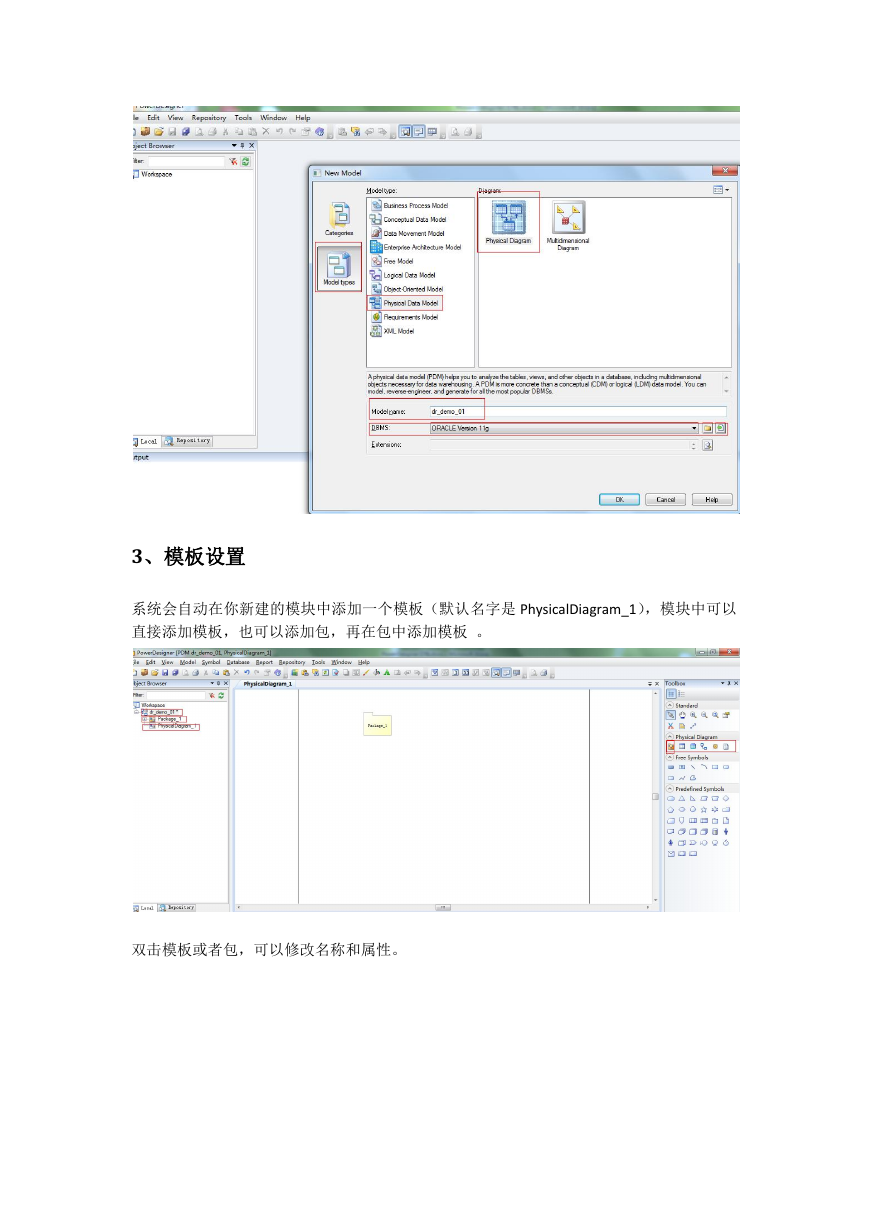

2、Modle 设置
这里选择模型类型中的 Physical Data Model,Diagram 选择第一个 Physical Diagram,模块名
称 Model name 可以自定义(这里以 dr_demo_01 为例),数据库类型 DBMS 选择的是 ORACLE
Version 11g,然后点击 OK
3、模板设置
系统会自动在你新建的模块中添加一个模板(默认名字是 PhysicalDiagram_1),模块中可以
直接添加模板,也可以添加包,再在包中添加模板 。
双击模板或者包,可以修改名称和属性。

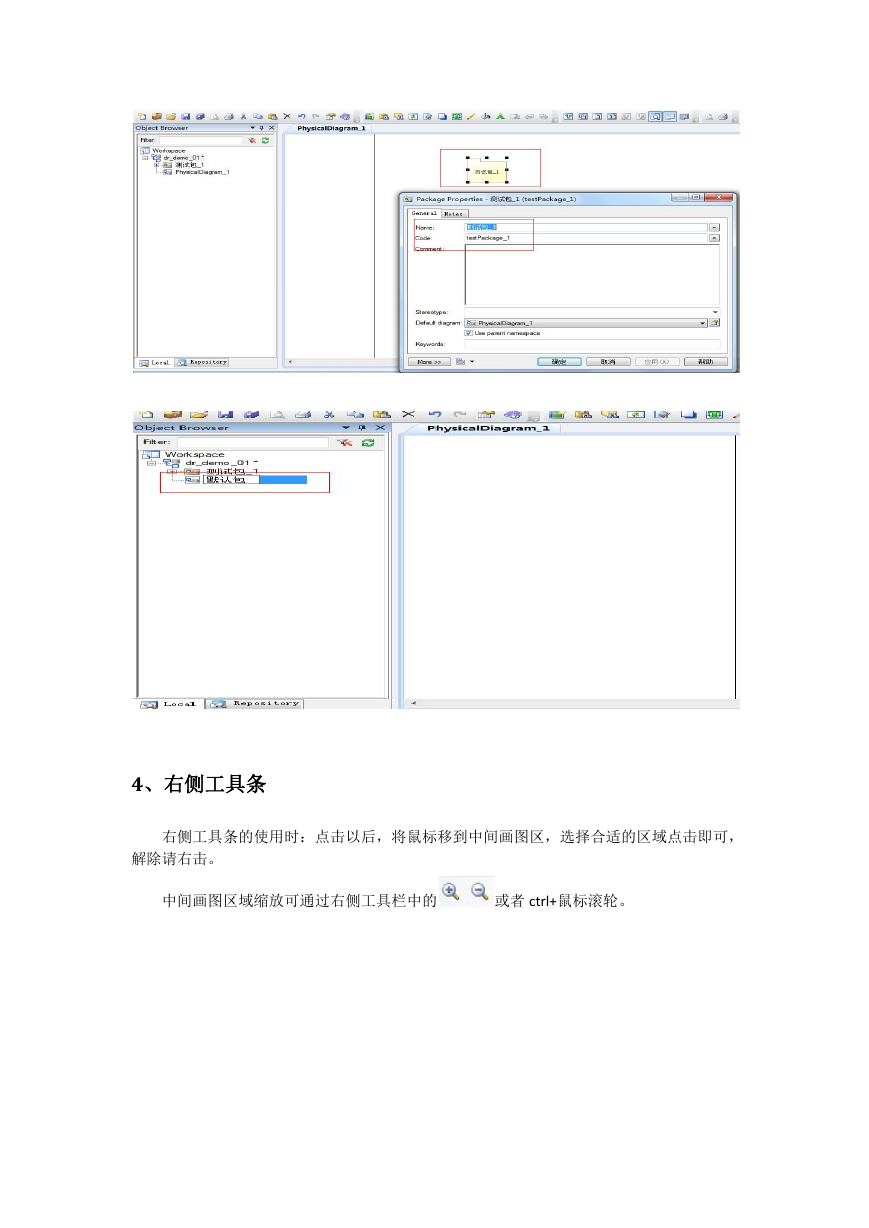

4、右侧工具条
右侧工具条的使用时:点击以后,将鼠标移到中间画图区,选择合适的区域点击即可,
解除请右击。
中间画图区域缩放可通过右侧工具栏中的
或者 ctrl+鼠标滚轮。
5、新建测试包
新建一个测试包:测试包_1,修改测试包_01 下默认模板为 test01
6、表配置
6.1 进入模板 双击 test01,进入模板 test01
6.2 新建表 新建表 Table_1,Table_2

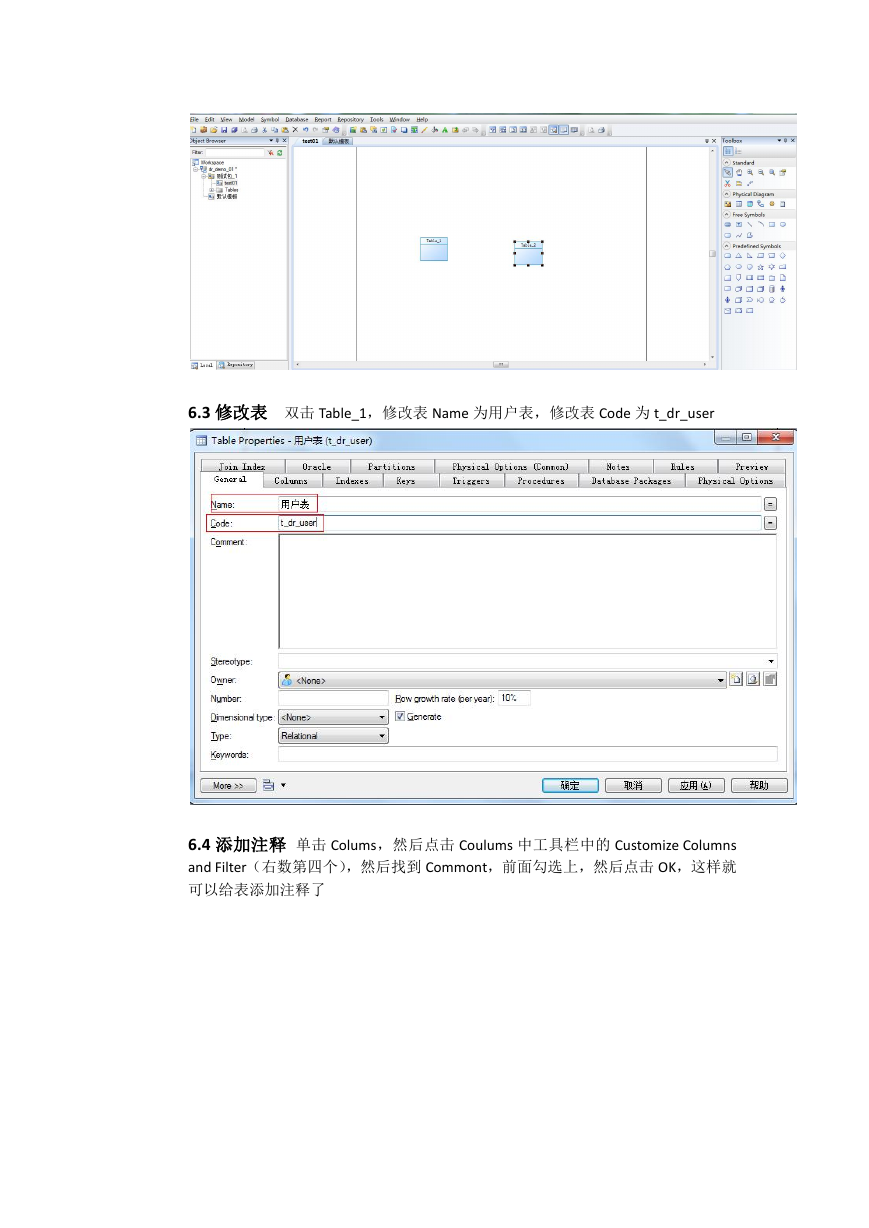

6.3 修改表 双击 Table_1,修改表 Name 为用户表,修改表 Code 为 t_dr_user
6.4 添加注释 单击 Colums,然后点击 Coulums 中工具栏中的 Customize Columns
and Filter(右数第四个),然后找到 Commont,前面勾选上,然后点击 OK,这样就
可以给表添加注释了

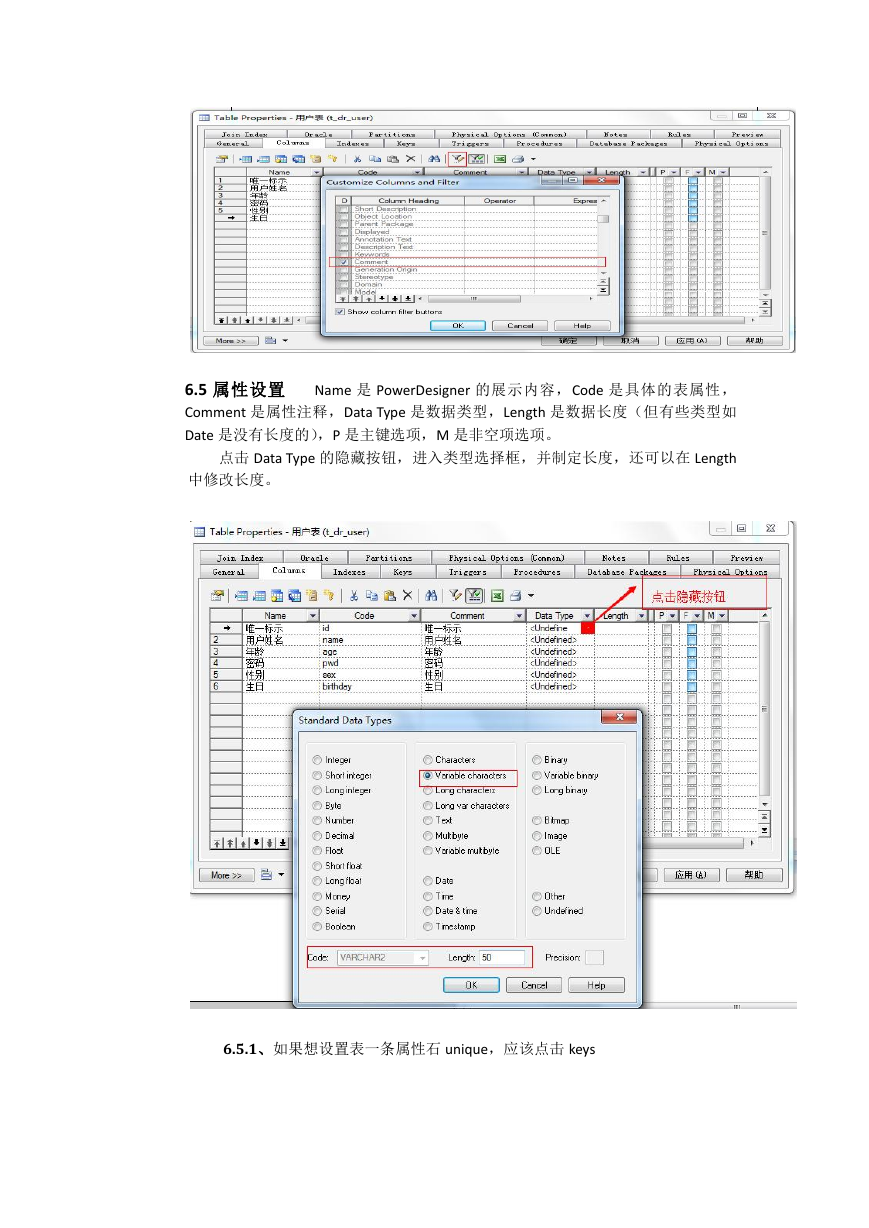

6.5 属性设置 Name 是 PowerDesigner 的展示内容,Code 是具体的表属性,
Comment 是属性注释,Data Type 是数据类型,Length 是数据长度(但有些类型如
Date 是没有长度的),P 是主键选项,M 是非空项选项。
点击 Data Type 的隐藏按钮,进入类型选择框,并制定长度,还可以在 Length
中修改长度。
6.5.1、如果想设置表一条属性石 unique,应该点击 keys
