SONY索尼数码摄像机-HXR-NX5C说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：10.48M 资料格式：pdf 举报版权申诉

第1页 / 共116页

第2页 / 共116页

第3页 / 共116页

第4页 / 共116页

第5页 / 共116页

第6页 / 共116页

第7页 / 共116页

第8页 / 共116页

请先阅读本章节

入门指南

步骤1∶检查随机提供的物品

步骤2∶安装随机提供的麦克风和带镜头盖的镜头遮光罩

步骤3∶给电池充电

步骤4∶打开电源并正确握住本机

步骤5∶调整LCD液晶屏和寻像器

步骤6∶设定日期和时间

更改语言设置

步骤7∶插入存储卡/ 安装闪存单元

录制/播放

录制

更改录制按钮/手柄录制按钮的设置

选择高清晰图像质量（HD）或标准清晰图像质量（SD）

选择录制格式

更改本机录制设定

调节变焦

手动调整焦距

调节图像亮度

调节为自然色彩（白平衡）

自定义图像质量（图像文档）

音频设置

使用SMOOTH SLOW REC功能录制

设定时间数据

ASSIGN按钮指定功能

播放

观看静像

更改/检查本机的设置

更改画面

显示正在录制的数据（数据代码）

显示本机的设置（状态检查）

连接监视器或电视机

编辑

操作MODE菜单

保护已录制的图像（保护）

使用动画播放列表

创建播放列表

显示播放列表

从动画中捕获静像

分割动画

删除动画和静像

转录动画/复制静像

转录动画

复制静像

格式化录制媒体

防止恢复录制媒体上的数据

正在修复图像数据库文件

使用菜单

操作菜单

菜单项目

（摄像机设定）菜单

将本机调节至录制条件的设定（亮度增益设置/背光/STEADYSHOT等）

（拍摄/输出设定）菜单

录制设置、输入和输出设置（拍摄设定 /视频输出）

（音频设定）菜单

用于音频录制的设定（音频格式/ XLR设定等）

（显示设定）菜单

显示屏和寻像器的显示设定（标记/寻像器背景亮度/显示输出等）

（TC/UB设定）菜单

（TC PRESET/UB PRESET，等）

（其它）菜单

录制时的设置或其它基本设置（时区设定/提示音等）

与计算机连接

使用计算机保存图像

故障排除

警告指示和讯息

附加信息

动画录制时间

在国外使用本机

存储卡和闪存单元上的文件/文件夹结构

保养和预防措施

AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池

关于给电池充电

关于x.v.Color

关于操作本机

规格

快速参考

识别部件和控制器

屏幕指示符

索引

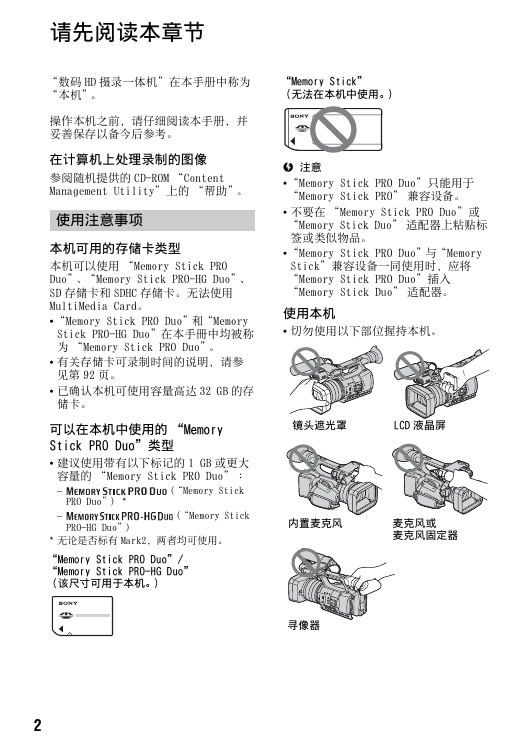

请先阅读本章节 “数码 HD 摄录一体机”在本手册中称为 “本机”。 “Memory Stick” （无法在本机中使用。）操作本机之前，请仔细阅读本手册，并妥善保存以备今后参考。在计算机上处理录制的图像参阅随机提供的 CD-ROM “Content Management Utility”上的 “帮助”。使用注意事项本机可用的存储卡类型本机可以使用 “Memory Stick PRO Duo”、“Memory Stick PRO-HG Duo”、 SD 存储卡和 SDHC 存储卡。无法使用 MultiMedia Card。 •“Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”在本手冊中均被称为 “Memory Stick PRO Duo”。有关存储卡可录制时间的说明，请参见第 92 页。已确认本机可使用容量高达 32 GB 的存储卡。可以在本机中使用的 “Memory Stick PRO Duo”类型建议使用带有以下标记的 1 GB 或更大容量的 “Memory Stick PRO Duo”∶ – （“Memory Stick PRO Duo”） * b 注意 “Memory Stick PRO Duo”只能用于 “Memory Stick PRO” 兼容设备。不要在 “Memory Stick PRO Duo”或 “Memory Stick Duo” 适配器上粘贴标签或类似物品。 “Memory Stick PRO Duo”与“Memory Stick”兼容设备一同使用时，应将 “Memory Stick PRO Duo”插入 “Memory Stick Duo” 适配器。使用本机切勿使用以下部位握持本机。镜头遮光罩 LCD 液晶屏 – PRO-HG Duo”）（“Memory Stick 内置麦克风 * 无论是否标有 Mark2，两者均可使用。麦克风或麦克风固定器 “Memory Stick PRO Duo”/ “Memory Stick PRO-HG Duo” （该尺寸可用于本机。）寻像器 2

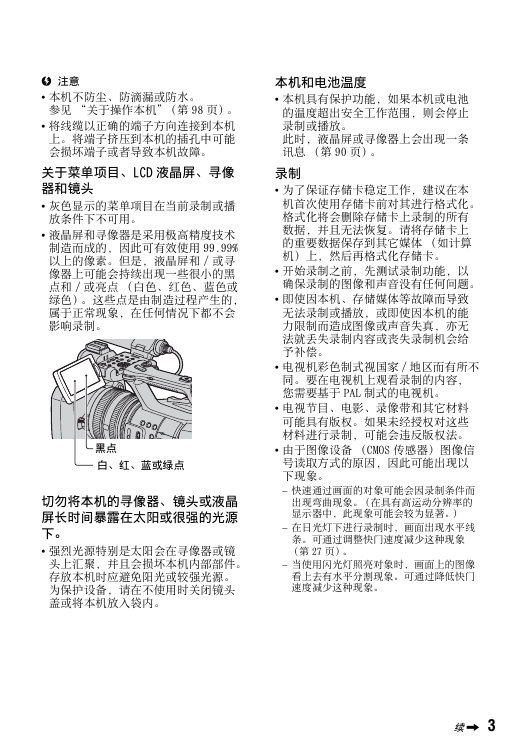

b 注意本机不防尘、防滴漏或防水。参见 “关于操作本机”（第 98 页）。将线缆以正确的端子方向连接到本机上。将端子挤压到本机的插孔中可能会损坏端子或者导致本机故障。关于菜单项目、LCD 液晶屏、寻像器和镜头灰色显示的菜单项目在当前录制或播放条件下不可用。液晶屏和寻像器是采用极高精度技术制造而成的，因此可有效使用 99.99% 以上的像素。但是，液晶屏和 / 或寻像器上可能会持续出现一些很小的黑点和 / 或亮点（白色、红色、蓝色或绿色）。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。黑点白、红、蓝或绿点切勿将本机的寻像器、镜头或液晶屏长时间暴露在太阳或很强的光源下。强烈光源特别是太阳会在寻像器或镜头上汇聚，并且会损坏本机内部部件。存放本机时应避免阳光或较强光源。为保护设备，请在不使用时关闭镜头盖或将本机放入袋内。本机和电池温度本机具有保护功能，如果本机或电池的温度超出安全工作范围，则会停止录制或播放。此时，液晶屏或寻像器上会出现一条讯息（第 90 页）。录制为了保证存储卡稳定工作，建议在本机首次使用存储卡前对其进行格式化。格式化将会删除存储卡上录制的所有数据，并且无法恢复。请将存储卡上的重要数据保存到其它媒体（如计算机）上，然后再格式化存储卡。开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使因本机、存储媒体等故障而导致无法录制或播放，或即使因本机的能力限制而造成图像或声音失真，亦无法就丢失录制内容或丧失录制机会给予补偿。电视机彩色制式视国家 / 地区而有所不同。要在电视机上观看录制的内容，您需要基于 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS 传感器）图像信号读取方式的原因，因此可能出现以下现象。 – 快速通过画面的对象可能会因录制条件而出现弯曲现象。（在具有高运动分辨率的显示器中，此现象可能会较为显著。） – 在日光灯下进行录制时，画面出现水平线条。可通过调整快门速度减少这种现象（第 27 页）。 – 当使用闪光灯照亮对象时，画面上的图像看上去有水平分割现象。可通过降低快门速度减少这种现象。续, 3

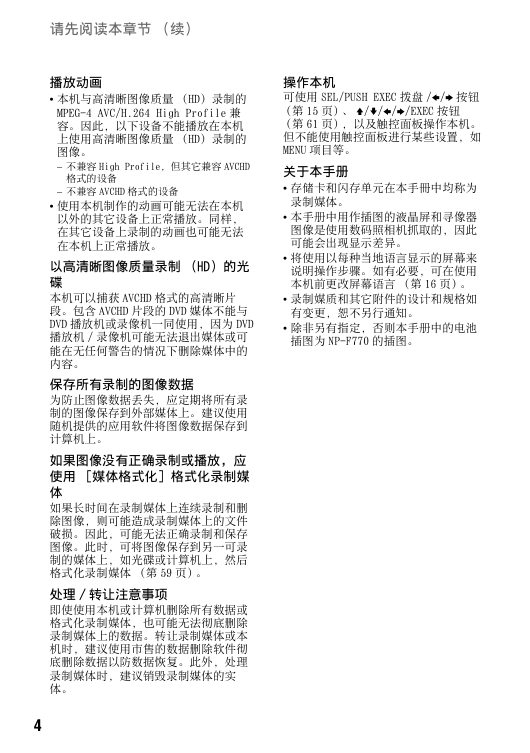

操作本机可使用 SEL/PUSH EXEC 拨盘 /B/b 按钮（第 15 页）、 V/v/B/b/EXEC 按钮（第 61 页），以及触控面板操作本机。但不能使用触控面板进行某些设置，如 MENU 项目等。关于本手册存储卡和闪存单元在本手冊中均称为录制媒体。本手册中用作插图的液晶屏和寻像器图像是使用数码照相机抓取的，因此可能会出现显示差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，可在使用本机前更改屏幕语言（第 16 页）。录制媒质和其它附件的设计和规格如有变更，恕不另行通知。除非另有指定，否则本手册中的电池插图为 NP-F770 的插图。请先阅读本章节（续）播放动画本机与高清晰图像质量（HD）录制的 MPEG-4 AVC/H.264 High Profile 兼容。因此，以下设备不能播放在本机上使用高清晰图像质量（HD) 录制的图像。 – 不兼容 High Profile，但其它兼容 AVCHD 格式的设备 – 不兼容 AVCHD 格式的设备使用本机制作的动画可能无法在本机以外的其它设备上正常播放。同样，在其它设备上录制的动画也可能无法在本机上正常播放。以高清晰图像质量录制（HD）的光碟本机可以捕获 AVCHD 格式的高清晰片段。包含 AVCHD 片段的 DVD 媒体不能与 DVD 播放机或录像机一同使用，因为 DVD 播放机 / 录像机可能无法退出媒体或可能在无任何警告的情况下删除媒体中的内容。保存所有录制的图像数据为防止图像数据丢失，应定期将所有录制的图像保存到外部媒体上。建议使用随机提供的应用软件将图像数据保存到计算机上。如果图像没有正确录制或播放，应使用［媒体格式化］格式化录制媒体如果长时间在录制媒体上连续录制和删除图像，则可能造成录制媒体上的文件破损。因此，可能无法正确录制和保存图像。此时，可将图像保存到另一可录制的媒体上，如光碟或计算机上，然后格式化录制媒体（第 59 页）。处理 / 转让注意事项即使使用本机或计算机删除所有数据或格式化录制媒体，也可能无法彻底删除录制媒体上的数据。转让录制媒体或本机时，建议使用市售的数据删除软件彻底删除数据以防数据恢复。此外，处理录制媒体时，建议销毁录制媒体的实体。 4

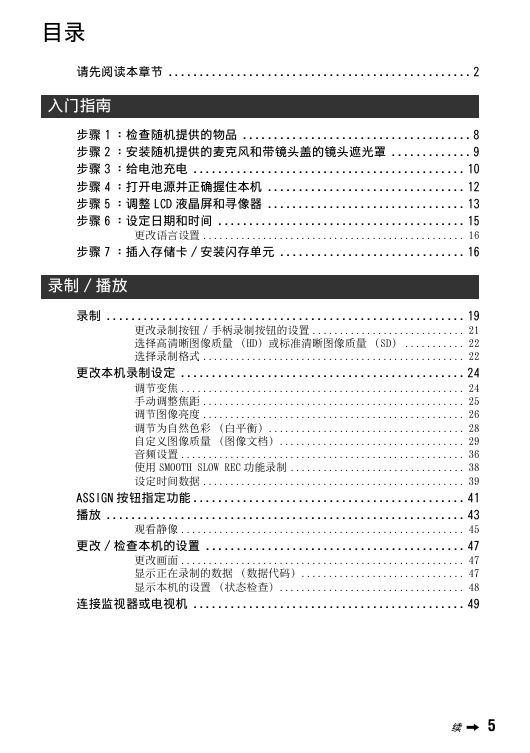

目录请先阅读本章节 ................................................. 2 入门指南步骤 1 ∶检查随机提供的物品 ..................................... 8 步骤 2 ∶安装随机提供的麦克风和带镜头盖的镜头遮光罩 ............. 9 步骤 3 ∶给电池充电 ............................................ 10 步骤 4 ∶打开电源并正确握住本机 ................................ 12 步骤 5 ∶调整 LCD 液晶屏和寻像器 ................................ 13 步骤 6 ∶设定日期和时间 ........................................ 15 更改语言设置 ................................................ 16 步骤 7 ∶插入存储卡 / 安装闪存单元 .............................. 16 录制 / 播放录制 .......................................................... 19 更改录制按钮 / 手柄录制按钮的设置 ............................ 21 选择高清晰图像质量（HD）或标准清晰图像质量（SD） ........... 22 选择录制格式 ................................................ 22 更改本机录制设定 .............................................. 24 调节变焦 .................................................... 24 手动调整焦距 ................................................ 25 调节图像亮度 ................................................ 26 调节为自然色彩（白平衡）.................................... 28 自定义图像质量（图像文档）.................................. 29 音频设置 .................................................... 36 使用 SMOOTH SLOW REC 功能录制 ................................ 38 设定时间数据 ................................................ 39 ASSIGN 按钮指定功能............................................ 41 播放 .......................................................... 43 观看静像 .................................................... 45 更改 / 检查本机的设置 .......................................... 47 更改画面 .................................................... 47 显示正在录制的数据（数据代码）.............................. 47 显示本机的设置（状态检查）.................................. 48 连接监视器或电视机 ............................................ 49 续 , 5

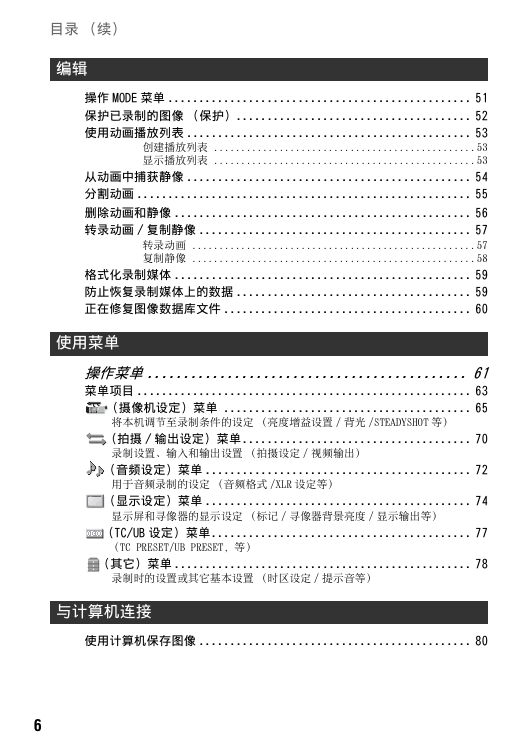

目录（续）编辑操作 MODE 菜单 ................................................. 51 保护已录制的图像（保护）...................................... 52 使用动画播放列表 .............................................. 53 创建播放列表 ................................................ 53 显示播放列表 ................................................ 53 从动画中捕获静像 .............................................. 54 分割动画 ...................................................... 55 删除动画和静像 ................................................ 56 转录动画 / 复制静像 ............................................ 57 转录动画 .................................................... 57 复制静像 .................................................... 58 格式化录制媒体 ................................................ 59 防止恢复录制媒体上的数据 ...................................... 59 正在修复图像数据库文件 ........................................ 60 使用菜单操作菜单............................................ 61 菜单项目 ...................................................... 63 （摄像机设定）菜单 ........................................ 65 将本机调节至录制条件的设定（亮度增益设置 / 背光 /STEADYSHOT 等）（拍摄 / 输出设定）菜单..................................... 70 录制设置、输入和输出设置（拍摄设定 / 视频输出）（音频设定）菜单 ........................................... 72 用于音频录制的设定（音频格式 /XLR 设定等）（显示设定）菜单 ........................................... 74 显示屏和寻像器的显示设定（标记 / 寻像器背景亮度 / 显示输出等）（TC/UB 设定）菜单.......................................... 77 （TC PRESET/UB PRESET，等）（其它）菜单 ................................................ 78 录制时的设置或其它基本设置（时区设定 / 提示音等）与计算机连接使用计算机保存图像 ............................................ 80 6

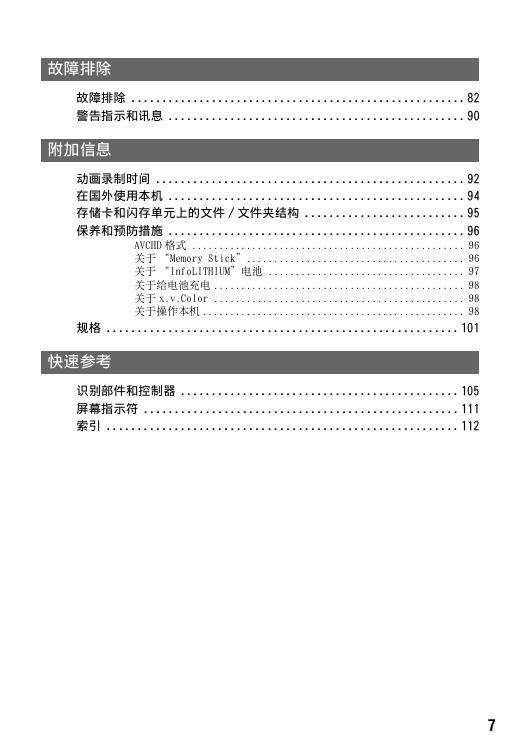

故障排除故障排除 ...................................................... 82 警告指示和讯息 ................................................ 90 附加信息动画录制时间 .................................................. 92 在国外使用本机 ................................................ 94 存储卡和闪存单元上的文件 / 文件夹结构 .......................... 95 保养和预防措施 ................................................ 96 AVCHD 格式 .................................................. 96 关于 “Memory Stick”........................................ 96 关于 “InfoLITHIUM”电池 .................................... 97 关于给电池充电 .............................................. 98 关于 x.v.Color .............................................. 98 关于操作本机 ................................................ 98 规格 ......................................................... 101 快速参考识别部件和控制器 ............................................. 105 屏幕指示符 ................................................... 111 索引 ......................................................... 112 7

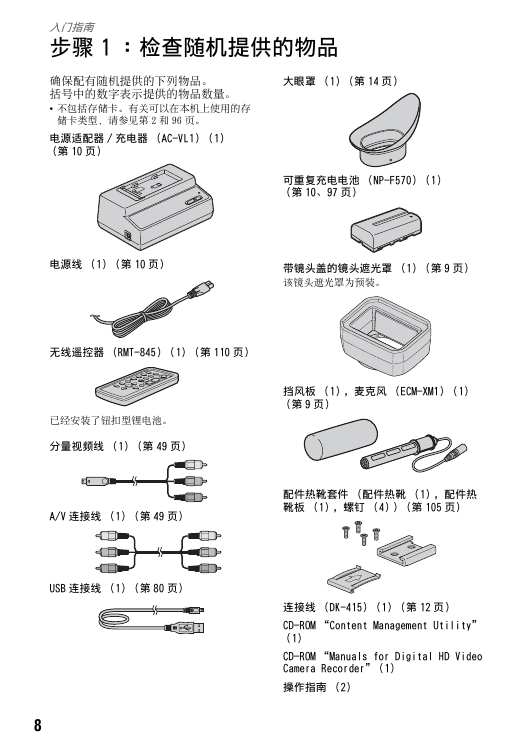

入门指南步骤 1 ∶检查随机提供的物品确保配有随机提供的下列物品。括号中的数字表示提供的物品数量。不包括存储卡。有关可以在本机上使用的存储卡类型，请参见第 2 和 96 页。电源适配器 / 充电器（AC-VL1）（1）（第 10 页）大眼罩（1）（第 14 页）可重复充电电池（NP-F570）（1）（第 10、97 页）电源线（1）（第 10 页）带镜头盖的镜头遮光罩（1）（第 9 页）该镜头遮光罩为预装。无线遥控器（RMT-845）（1）（第 110 页）已经安装了钮扣型锂电池。分量视频线（1）（第 49 页）挡风板（1），麦克风（ECM-XM1）（1）（第 9 页） A/V 连接线（1）（第 49 页）配件热靴套件（配件热靴（1），配件热靴板（1），螺钉（4））（第 105 页） USB 连接线（1）（第 80 页） 8 连接线（DK-415）（1）（第 12 页） CD-ROM “Content Management Utility” （1） CD-ROM “Manuals for Digital HD Video Camera Recorder”（1）操作指南（2）
