Barco巴可投影机-PGXG-61B说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：21.77M 资料格式：pdf 举报版权申诉

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第1页.png

第1页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第2页.png

第2页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第3页.png

第3页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第4页.png

第4页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第5页.png

第5页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第6页.png

第6页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第7页.png

第7页 / 共55页

Barco_UserGuide_TDE6066_00__Complete-User-Installation-Guide-for-PGXG-61B-PGWX-61B-and-P.pdf-第8页.png

第8页 / 共55页

1. 安全

1.1 一般注意事项

1.2 重要安全说明

2. 简介

2.1 安装要求

2.2 投影机包装概述

2.3 产品概述

2.3.1 主机

2.3.2 输入/输出 (I/O) 面板

2.3.3 遥控器

3. 安装

3.1 RCU电池安装

3.2 安装镜头

3.3 连接投影机

3.3.1 卸下后盖

3.3.2 连接到计算机或笔记本电脑

3.3.3 连接到视频源

3.4 打开/关闭投影机

3.4.1 打开投影机电源

3.4.2 关闭投影机电源

3.5 调整投影图像

4. 用户控制

4.1 屏幕显示菜单

4.1.1 使用OSD Lite菜单

4.1.2 使用OSD进阶选项菜单

4.1.2.1 输入菜单

4.1.2.2 图像菜单

4.1.2.3 布局菜单

4.1.2.4 灯泡菜单

4.1.2.5 对齐菜单

4.1.2.6 控制菜单

4.1.2.7 服务菜单

5. 故障处理

5.1 图像问题

5.2 LED指示图

5.3 警告消息

6. 维护和维修服务

6.1 更换灯泡

6.2 更换空气滤网

6.3 更换镜头

7. 规格

7.1 PGXG-61B

7.2 PGWX-61B

7.3 PGWU-61B

7.4 尺寸

7.5 兼容性模式

8. 环境信息

8.1 废弃信息

8.2 RoHS符合性

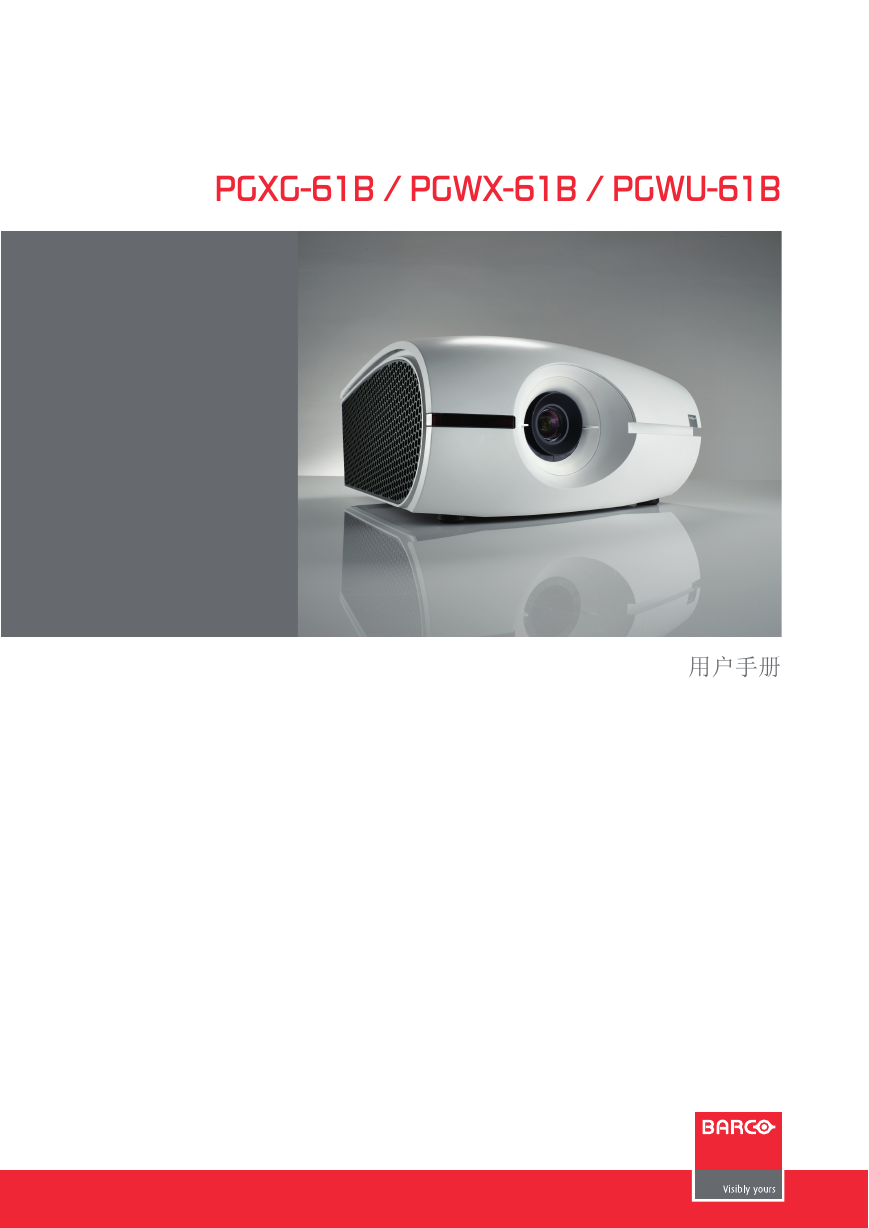

PGXG-61B / PGWX-61B / PGWU-61B User manual 用户手册

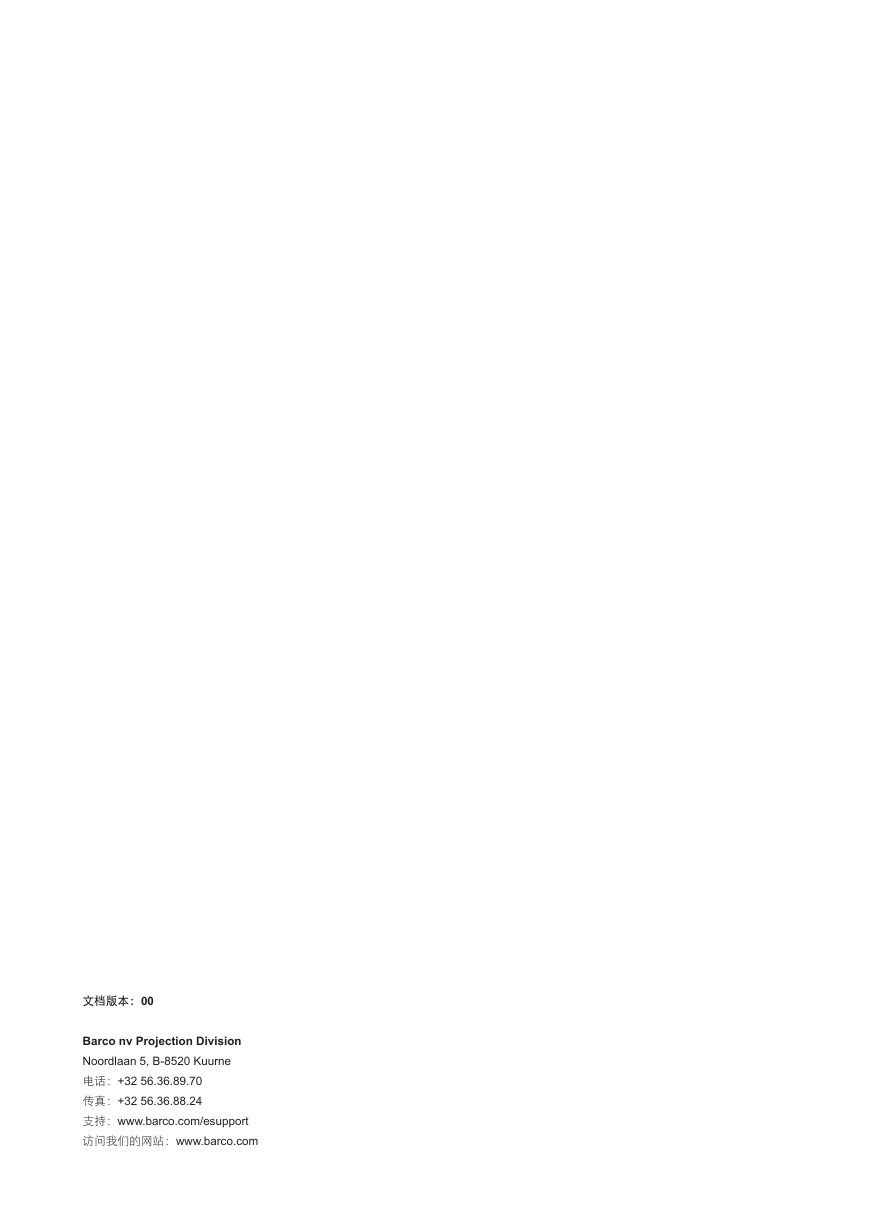

文档版本：00 Barco nv Projection Division Noordlaan 5, B-8520 Kuurne 电话：+32 56.36.89.70 传真：+32 56.36.88.24 支持：www.barco.com/esupport 访问我们的网站：www.barco.com

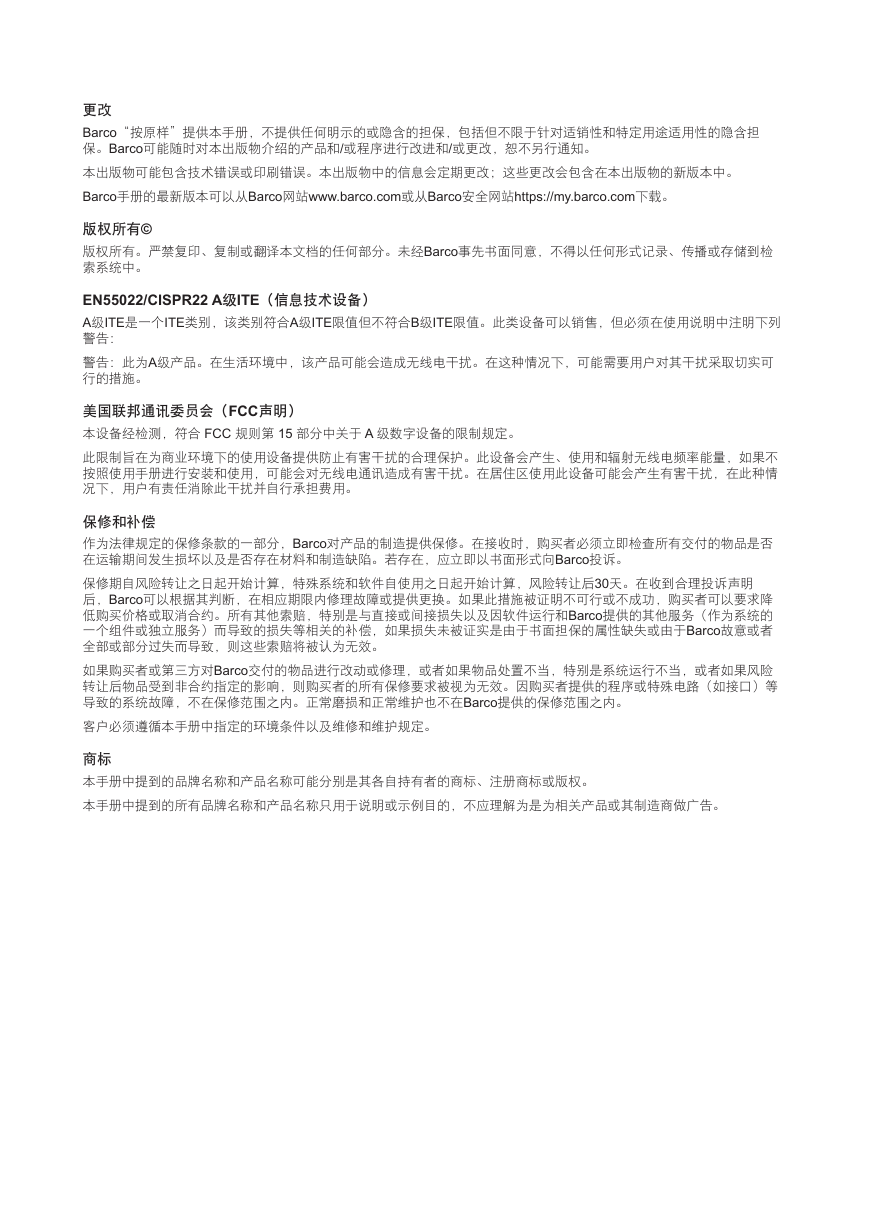

更改 Barco“按原样”提供本手册，不提供任何明示的或隐含的担保，包括但不限于针对适销性和特定用途适用性的隐含担保。Barco可能随时对本出版物介绍的产品和/或程序进行改进和/或更改，恕不另行通知。本出版物可能包含技术错误或印刷错误。本出版物中的信息会定期更改；这些更改会包含在本出版物的新版本中。 Barco手册的最新版本可以从Barco网站www.barco.com或从Barco安全网站https://my.barco.com下载。版权所有© 版权所有。严禁复印、复制或翻译本文档的任何部分。未经Barco事先书面同意，不得以任何形式记录、传播或存储到检索系统中。 EN55022/CISPR22 A级ITE（信息技术设备） A级ITE是一个ITE类别，该类别符合A级ITE限值但不符合B级ITE限值。此类设备可以销售，但必须在使用说明中注明下列警告：警告：此为A级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。美国联邦通讯委员会（FCC声明）本设备经检测，符合 FCC 规则第 15 部分中关于 A 级数字设备的限制规定。此限制旨在为商业环境下的使用设备提供防止有害干扰的合理保护。此设备会产生、使用和辐射无线电频率能量，如果不按照使用手册进行安装和使用，可能会对无线电通讯造成有害干扰。在居住区使用此设备可能会产生有害干扰，在此种情况下，用户有责任消除此干扰并自行承担费用。保修和补偿作为法律规定的保修条款的一部分，Barco对产品的制造提供保修。在接收时，购买者必须立即检查所有交付的物品是否在运输期间发生损坏以及是否存在材料和制造缺陷。若存在，应立即以书面形式向Barco投诉。保修期自风险转让之日起开始计算，特殊系统和软件自使用之日起开始计算，风险转让后30天。在收到合理投诉声明后，Barco可以根据其判断，在相应期限内修理故障或提供更换。如果此措施被证明不可行或不成功，购买者可以要求降低购买价格或取消合约。所有其他索赔，特别是与直接或间接损失以及因软件运行和Barco提供的其他服务（作为系统的一个组件或独立服务）而导致的损失等相关的补偿，如果损失未被证实是由于书面担保的属性缺失或由于Barco故意或者全部或部分过失而导致，则这些索赔将被认为无效。如果购买者或第三方对Barco交付的物品进行改动或修理，或者如果物品处置不当，特别是系统运行不当，或者如果风险转让后物品受到非合约指定的影响，则购买者的所有保修要求被视为无效。因购买者提供的程序或特殊电路（如接口）等导致的系统故障，不在保修范围之内。正常磨损和正常维护也不在Barco提供的保修范围之内。客户必须遵循本手册中指定的环境条件以及维修和维护规定。商标本手册中提到的品牌名称和产品名称可能分别是其各自持有者的商标、注册商标或版权。本手册中提到的所有品牌名称和产品名称只用于说明或示例目的，不应理解为是为相关产品或其制造商做广告。

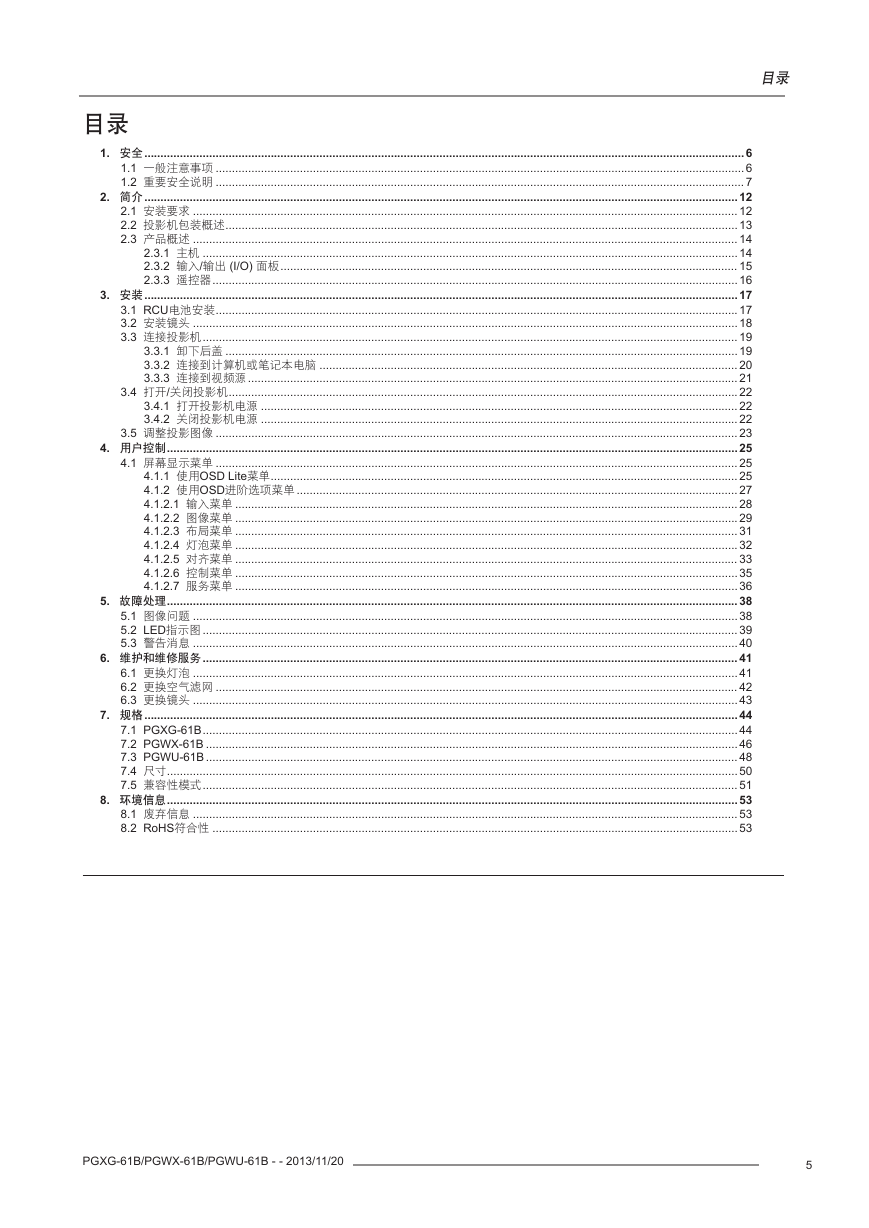

目录目录 1. 安全 .........................................................................................................................................................................................6 1.1 一般注意事项 ................................................................................................................................................................... 6 1.2 重要安全说明 ................................................................................................................................................................... 7 2. 简介 .......................................................................................................................................................................................12 2.1 安装要求 ........................................................................................................................................................................ 12 2.2 投影机包装概述 .............................................................................................................................................................. 13 2.3 产品概述 ........................................................................................................................................................................ 14 2.3.1 主机 ..................................................................................................................................................................... 14 2.3.2 输入/输出 (I/O) 面板 ............................................................................................................................................. 15 2.3.3 遥控器 .................................................................................................................................................................. 16 3. 安装 .......................................................................................................................................................................................17 3.1 RCU电池安装 ................................................................................................................................................................. 17 3.2 安装镜头 ........................................................................................................................................................................ 18 3.3 连接投影机 ..................................................................................................................................................................... 19 3.3.1 卸下后盖 .............................................................................................................................................................. 19 3.3.2 连接到计算机或笔记本电脑 ................................................................................................................................. 20 3.3.3 连接到视频源 ....................................................................................................................................................... 21 3.4 打开/关闭投影机 ............................................................................................................................................................. 22 3.4.1 打开投影机电源 ................................................................................................................................................... 22 3.4.2 关闭投影机电源 ................................................................................................................................................... 22 3.5 调整投影图像 ................................................................................................................................................................. 23 4. 用户控制 ................................................................................................................................................................................25 4.1 屏幕显示菜单 ................................................................................................................................................................. 25 4.1.1 使用OSD Lite菜单 ................................................................................................................................................ 25 4.1.2 使用OSD进阶选项菜单 ........................................................................................................................................ 27 4.1.2.1 输入菜单 ........................................................................................................................................................... 28 4.1.2.2 图像菜单 ........................................................................................................................................................... 29 4.1.2.3 布局菜单 ........................................................................................................................................................... 31 4.1.2.4 灯泡菜单 ........................................................................................................................................................... 32 4.1.2.5 对齐菜单 ........................................................................................................................................................... 33 4.1.2.6 控制菜单 ........................................................................................................................................................... 35 4.1.2.7 服务菜单 ........................................................................................................................................................... 36 5. 故障处理 ................................................................................................................................................................................ 38 5.1 图像问题 ........................................................................................................................................................................ 38 5.2 LED指示图 ..................................................................................................................................................................... 39 5.3 警告消息 ........................................................................................................................................................................ 40 6. 维护和维修服务 ..................................................................................................................................................................... 41 6.1 更换灯泡 ........................................................................................................................................................................ 41 6.2 更换空气滤网 ................................................................................................................................................................. 42 6.3 更换镜头 ........................................................................................................................................................................ 43 7. 规格 .......................................................................................................................................................................................44 7.1 PGXG-61B ..................................................................................................................................................................... 44 7.2 PGWX-61B .................................................................................................................................................................... 46 7.3 PGWU-61B .................................................................................................................................................................... 48 7.4 尺寸 ................................................................................................................................................................................ 50 7.5 兼容性模式 ..................................................................................................................................................................... 51 8. 环境信息 ................................................................................................................................................................................53 8.1 废弃信息 ........................................................................................................................................................................ 53 8.2 RoHS符合性 .................................................................................................................................................................. 53 PGXG-61B/PGWX-61B/PGWU-61B - - 2013/11/20 5

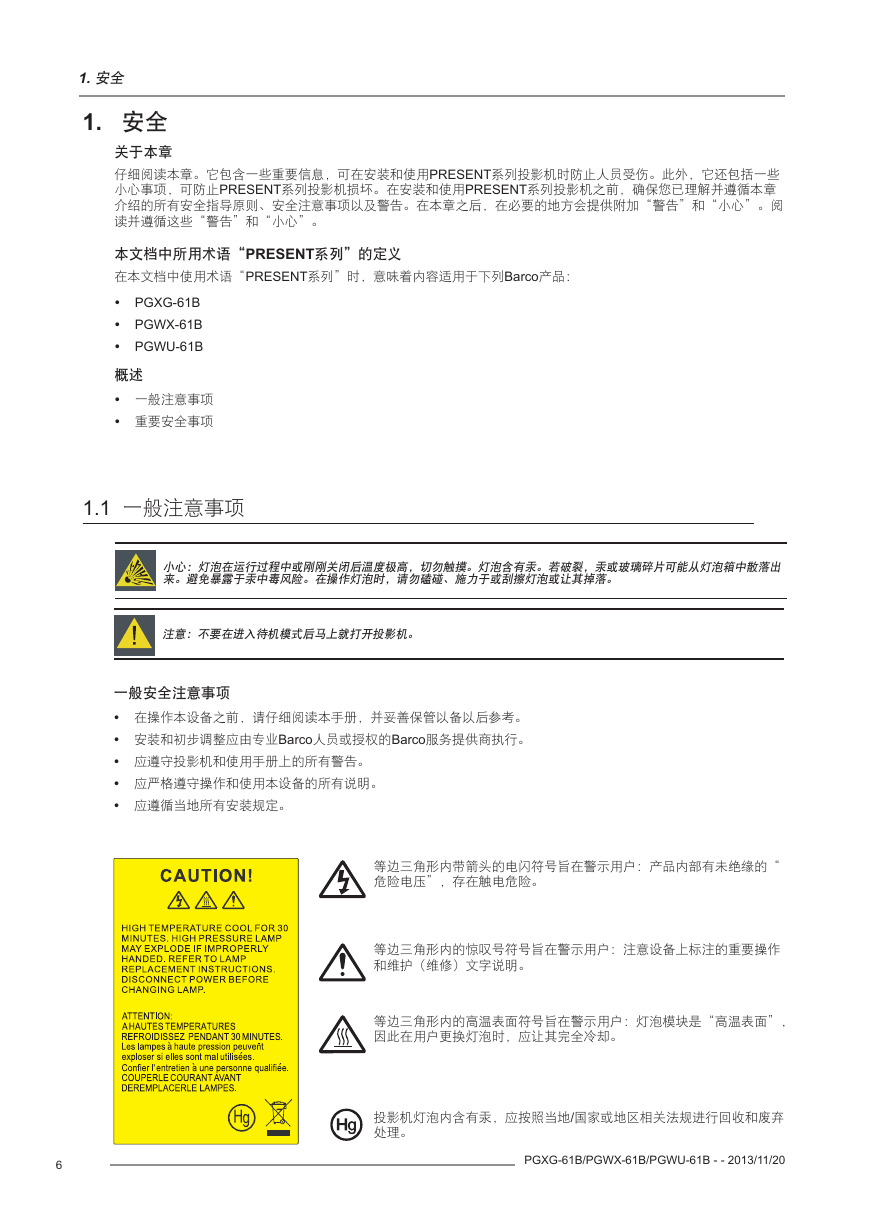

1. 安全 1. 安全关于本章仔细阅读本章。它包含一些重要信息，可在安装和使用PRESENT系列投影机时防止人员受伤。此外，它还包括一些小心事项，可防止PRESENT系列投影机损坏。在安装和使用PRESENT系列投影机之前，确保您已理解并遵循本章介绍的所有安全指导原则、安全注意事项以及警告。在本章之后，在必要的地方会提供附加“警告”和“小心”。阅读并遵循这些“警告”和“小心”。本文档中所用术语“PRESENT系列”的定义在本文档中使用术语“PRESENT系列”时，意味着内容适用于下列Barco产品： y y y PGXG-61B PGWX-61B PGWU-61B 概述 y y 一般注意事项重要安全事项 1.1 一般注意事项小心：灯泡在运行过程中或刚刚关闭后温度极高，切勿触摸。灯泡含有汞。若破裂，汞或玻璃碎片可能从灯泡箱中散落出来。避免暴露于汞中毒风险。在操作灯泡时，请勿磕碰、施力于或刮擦灯泡或让其掉落。注意：不要在进入待机模式后马上就打开投影机。一般安全注意事项 y y y y y 在操作本设备之前，请仔细阅读本手册，并妥善保管以备以后参考。安装和初步调整应由专业Barco人员或授权的Barco服务提供商执行。应遵守投影机和使用手册上的所有警告。应严格遵守操作和使用本设备的所有说明。应遵循当地所有安装规定。等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘的“ 危险电压”，存在触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护（维修）文字说明。等边三角形内的高温表面符号旨在警示用户：灯泡模块是“高温表面”，因此在用户更换灯泡时，应让其完全冷却。 6 投影机灯泡内含有汞，应按照当地/国家或地区相关法规进行回收和废弃处理。 “Lamp(s) contain Mercury, Dispose Properly.” PGXG-61B/PGWX-61B/PGWU-61B - - 2013/11/20

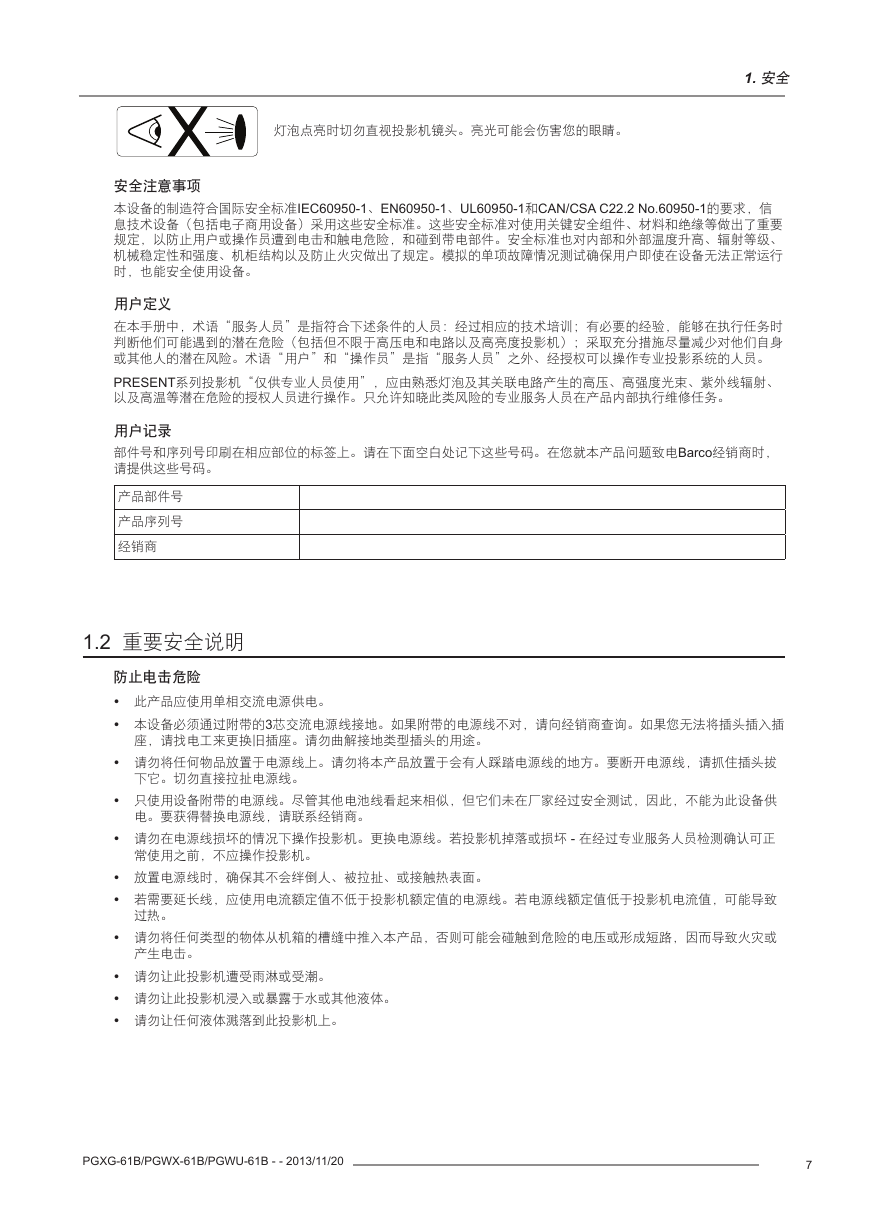

灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。 1. 安全安全注意事项本设备的制造符合国际安全标准IEC60950-1、EN60950-1、UL60950-1和CAN/CSA C22.2 No.60950-1的要求，信息技术设备（包括电子商用设备）采用这些安全标准。这些安全标准对使用关键安全组件、材料和绝缘等做出了重要规定，以防止用户或操作员遭到电击和触电危险，和碰到带电部件。安全标准也对内部和外部温度升高、辐射等级、机械稳定性和强度、机柜结构以及防止火灾做出了规定。模拟的单项故障情况测试确保用户即使在设备无法正常运行时，也能安全使用设备。用户定义在本手册中，术语“服务人员”是指符合下述条件的人员：经过相应的技术培训；有必要的经验，能够在执行任务时判断他们可能遇到的潜在危险（包括但不限于高压电和电路以及高亮度投影机）；采取充分措施尽量减少对他们自身或其他人的潜在风险。术语“用户”和“操作员”是指“服务人员”之外、经授权可以操作专业投影系统的人员。 PRESENT系列投影机“仅供专业人员使用”，应由熟悉灯泡及其关联电路产生的高压、高强度光束、紫外线辐射、以及高温等潜在危险的授权人员进行操作。只允许知晓此类风险的专业服务人员在产品内部执行维修任务。用户记录部件号和序列号印刷在相应部位的标签上。请在下面空白处记下这些号码。在您就本产品问题致电Barco经销商时，请提供这些号码。产品部件号产品序列号经销商 1.2 重要安全说明防止电击危险 y y y y y y y y y y y 此产品应使用单相交流电源供电。本设备必须通过附带的3芯交流电源线接地。如果附带的电源线不对，请向经销商查询。如果您无法将插头插入插座，请找电工来更换旧插座。请勿曲解接地类型插头的用途。请勿将任何物品放置于电源线上。请勿将本产品放置于会有人踩踏电源线的地方。要断开电源线，请抓住插头拔下它。切勿直接拉扯电源线。只使用设备附带的电源线。尽管其他电池线看起来相似，但它们未在厂家经过安全测试，因此，不能为此设备供电。要获得替换电源线，请联系经销商。请勿在电源线损坏的情况下操作投影机。更换电源线。若投影机掉落或损坏 - 在经过专业服务人员检测确认可正常使用之前，不应操作投影机。放置电源线时，确保其不会绊倒人、被拉扯、或接触热表面。若需要延长线，应使用电流额定值不低于投影机额定值的电源线。若电源线额定值低于投影机电流值，可能导致过热。请勿将任何类型的物体从机箱的槽缝中推入本产品，否则可能会碰触到危险的电压或形成短路，因而导致火灾或产生电击。请勿让此投影机遭受雨淋或受潮。请勿让此投影机浸入或暴露于水或其他液体。请勿让任何液体溅落到此投影机上。 PGXG-61B/PGWX-61B/PGWU-61B - - 2013/11/20 7

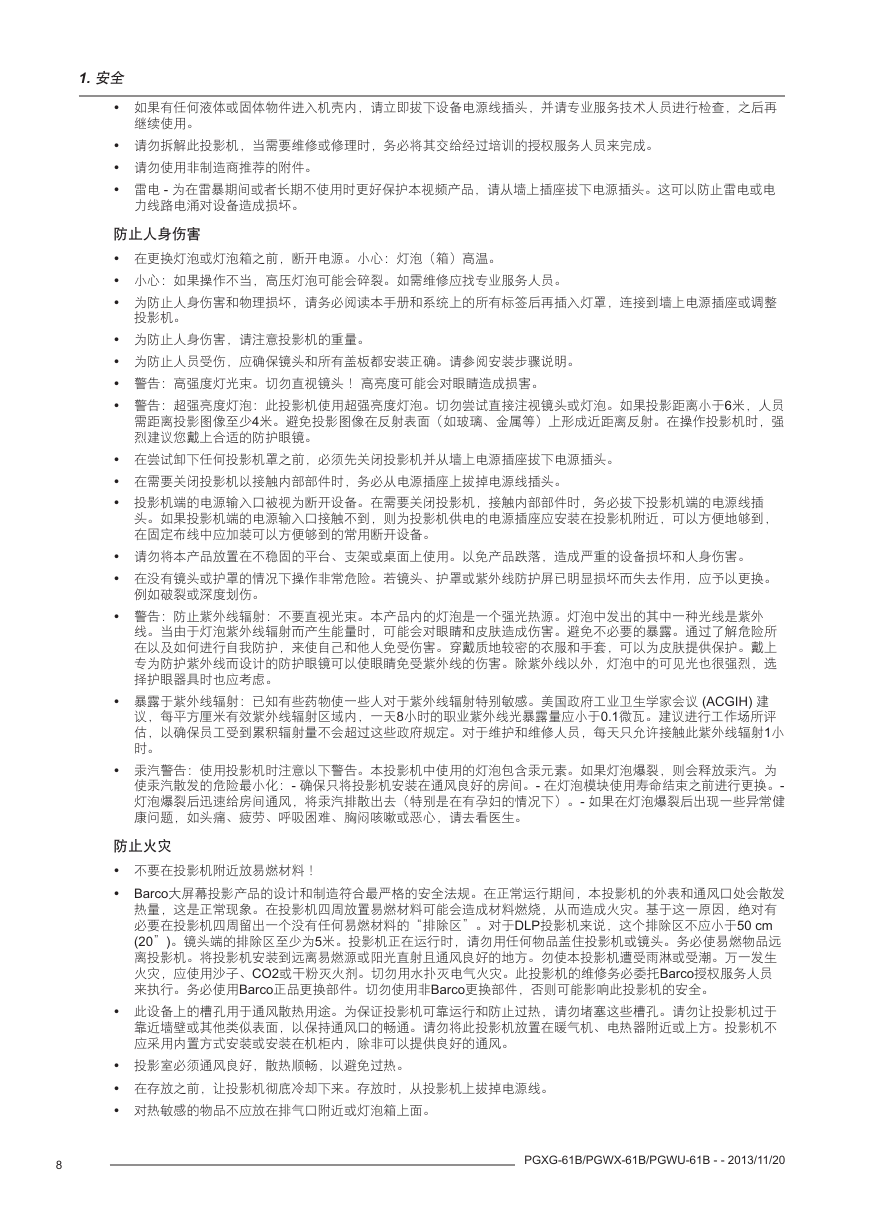

1. 安全 y y y y 如果有任何液体或固体物件进入机壳内，请立即拔下设备电源线插头，并请专业服务技术人员进行检查，之后再继续使用。请勿拆解此投影机，当需要维修或修理时，务必将其交给经过培训的授权服务人员来完成。请勿使用非制造商推荐的附件。雷电 - 为在雷暴期间或者长期不使用时更好保护本视频产品，请从墙上插座拔下电源插头。这可以防止雷电或电力线路电涌对设备造成损坏。防止人身伤害 y y y y y y y y y y y y y y y 在更换灯泡或灯泡箱之前，断开电源。小心：灯泡（箱）高温。小心：如果操作不当，高压灯泡可能会碎裂。如需维修应找专业服务人员。为防止人身伤害和物理损坏，请务必阅读本手册和系统上的所有标签后再插入灯罩，连接到墙上电源插座或调整投影机。为防止人身伤害，请注意投影机的重量。为防止人员受伤，应确保镜头和所有盖板都安装正确。请参阅安装步骤说明。警告：高强度灯光束。切勿直视镜头！高亮度可能会对眼睛造成损害。警告：超强亮度灯泡：此投影机使用超强亮度灯泡。切勿尝试直接注视镜头或灯泡。如果投影距离小于6米，人员需距离投影图像至少4米。避免投影图像在反射表面（如玻璃、金属等）上形成近距离反射。在操作投影机时，强烈建议您戴上合适的防护眼镜。在尝试卸下任何投影机罩之前，必须先关闭投影机并从墙上电源插座拔下电源插头。在需要关闭投影机以接触内部部件时，务必从电源插座上拔掉电源线插头。投影机端的电源输入口被视为断开设备。在需要关闭投影机，接触内部部件时，务必拔下投影机端的电源线插头。如果投影机端的电源输入口接触不到，则为投影机供电的电源插座应安装在投影机附近，可以方便地够到，在固定布线中应加装可以方便够到的常用断开设备。请勿将本产品放置在不稳固的平台、支架或桌面上使用。以免产品跌落，造成严重的设备损坏和人身伤害。在没有镜头或护罩的情况下操作非常危险。若镜头、护罩或紫外线防护屏已明显损坏而失去作用，应予以更换。例如破裂或深度划伤。警告：防止紫外线辐射：不要直视光束。本产品内的灯泡是一个强光热源。灯泡中发出的其中一种光线是紫外线。当由于灯泡紫外线辐射而产生能量时，可能会对眼睛和皮肤造成伤害。避免不必要的暴露。通过了解危险所在以及如何进行自我防护，来使自己和他人免受伤害。穿戴质地较密的衣服和手套，可以为皮肤提供保护。戴上专为防护紫外线而设计的防护眼镜可以使眼睛免受紫外线的伤害。除紫外线以外，灯泡中的可见光也很强烈，选择护眼器具时也应考虑。暴露于紫外线辐射：已知有些药物使一些人对于紫外线辐射特别敏感。美国政府工业卫生学家会议 (ACGIH) 建议，每平方厘米有效紫外线辐射区域内，一天8小时的职业紫外线光暴露量应小于0.1微瓦。建议进行工作场所评估，以确保员工受到累积辐射量不会超过这些政府规定。对于维护和维修人员，每天只允许接触此紫外线辐射1小时。汞汽警告：使用投影机时注意以下警告。本投影机中使用的灯泡包含汞元素。如果灯泡爆裂，则会释放汞汽。为使汞汽散发的危险最小化：- 确保只将投影机安装在通风良好的房间。- 在灯泡模块使用寿命结束之前进行更换。- 灯泡爆裂后迅速给房间通风，将汞汽排散出去（特别是在有孕妇的情况下）。- 如果在灯泡爆裂后出现一些异常健康问题，如头痛、疲劳、呼吸困难、胸闷咳嗽或恶心，请去看医生。防止火灾 y y y y y y 不要在投影机附近放易燃材料！ Barco大屏幕投影产品的设计和制造符合最严格的安全法规。在正常运行期间，本投影机的外表和通风口处会散发热量，这是正常现象。在投影机四周放置易燃材料可能会造成材料燃烧，从而造成火灾。基于这一原因，绝对有必要在投影机四周留出一个没有任何易燃材料的“排除区”。对于DLP投影机来说，这个排除区不应小于50 cm (20”)。镜头端的排除区至少为5米。投影机正在运行时，请勿用任何物品盖住投影机或镜头。务必使易燃物品远离投影机。将投影机安装到远离易燃源或阳光直射且通风良好的地方。勿使本投影机遭受雨淋或受潮。万一发生火灾，应使用沙子、CO2或干粉灭火剂。切勿用水扑灭电气火灾。此投影机的维修务必委托Barco授权服务人员来执行。务必使用Barco正品更换部件。切勿使用非Barco更换部件，否则可能影响此投影机的安全。此设备上的槽孔用于通风散热用途。为保证投影机可靠运行和防止过热，请勿堵塞这些槽孔。请勿让投影机过于靠近墙壁或其他类似表面，以保持通风口的畅通。请勿将此投影机放置在暖气机、电热器附近或上方。投影机不应采用内置方式安装或安装在机柜内，除非可以提供良好的通风。投影室必须通风良好，散热顺畅，以避免过热。在存放之前，让投影机彻底冷却下来。存放时，从投影机上拔掉电源线。对热敏感的物品不应放在排气口附近或灯泡箱上面。 8 PGXG-61B/PGWX-61B/PGWU-61B - - 2013/11/20
