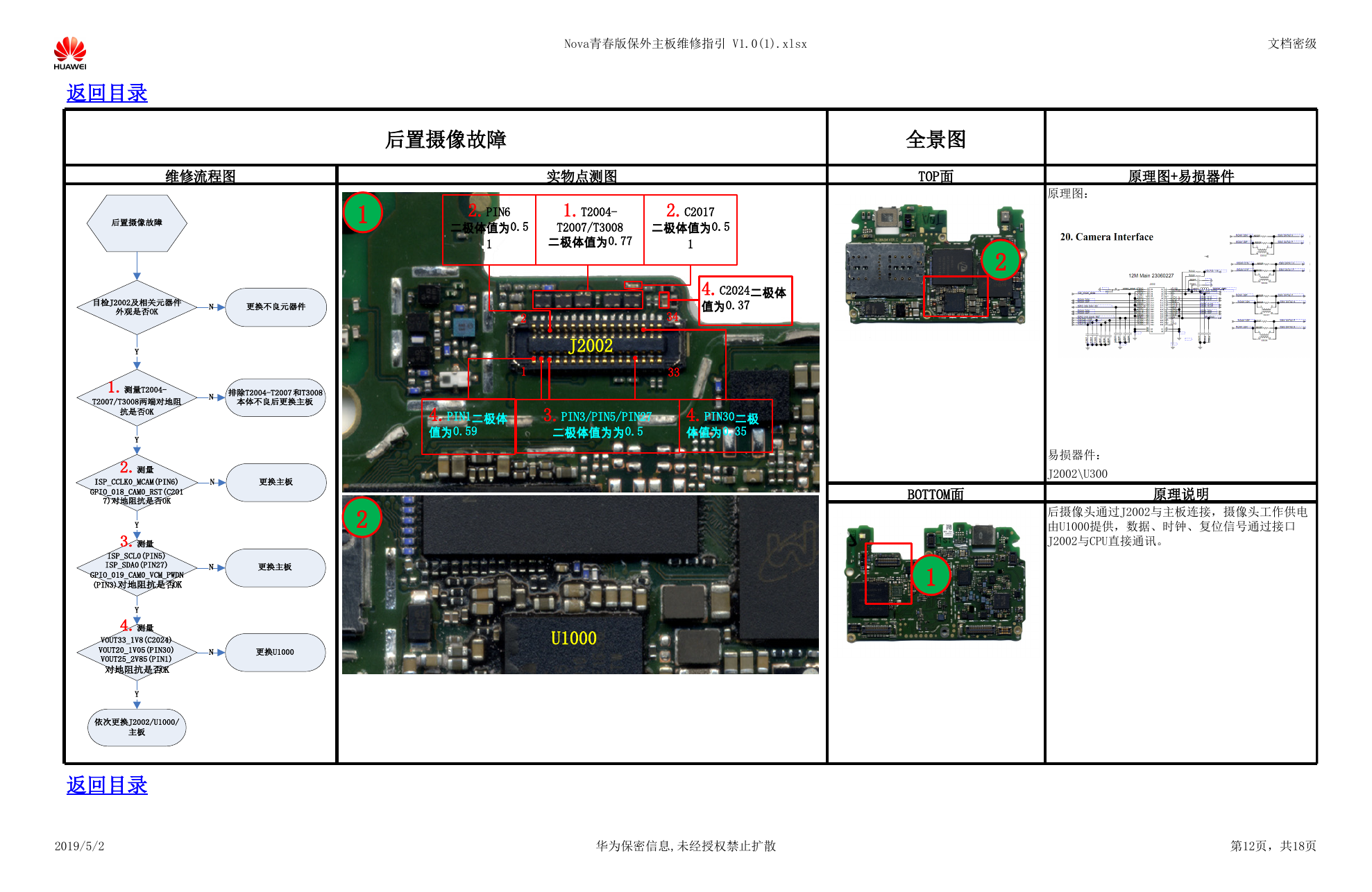

Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 返回目录 后置摄像故障 维修流程图 实物点测图 2.PIN6 二极体值为0.5 1 1.T2004- T2007/T3008 二极体值为0.77 2.C2017 二极体值为0.5 1 4.C2024二极体 值为0.37 2 1 J2002 34 33 4.PIN1二极体 值为0.59 3.PIN3/PIN5/PIN27 二极体值为为0.5 4.PIN30二极 体值为0.35 1 2 U1000 全景图 TOP面 2 原理图+易损器件 原理图： 易损器件： J2002\U300 BOTTOM面 原理说明 后摄像头通过J2002与主板连接，摄像头工作供电 由U1000提供，数据、时钟、复位信号通过接口 J2002与CPU直接通讯。 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第12页，共18页 目检J2002及相关元器件外观是否OK后置摄像故障2.测量ISP_CCLK0_MCAM(PIN6)GPIO_018_CAM0_RST(C2017)对地阻抗是否OK更换不良元器件排除T2004-T2007和T3008本体不良后更换主板N更换主板1.测量T2004-T2007/T3008两端对地阻抗是否OK 更换主板NYNYY4.测量VOUT33_1V8(C2024)VOUT20_1V05(PIN30)VOUT25_2V85(PIN1)对地阻抗是否OK更换U1000NYNY依次更换J2002/U1000/主板3.测量ISP_SCL0(PIN5)ISP_SDA0(PIN27)GPIO_019_CAM0_VCM_PWDN(PIN3)对地阻抗是否OK
