    Confidential Rev1.0 拆装指南 Galaxy Note8 - This document cannot be used without Samsung’s Authorization - Confidential

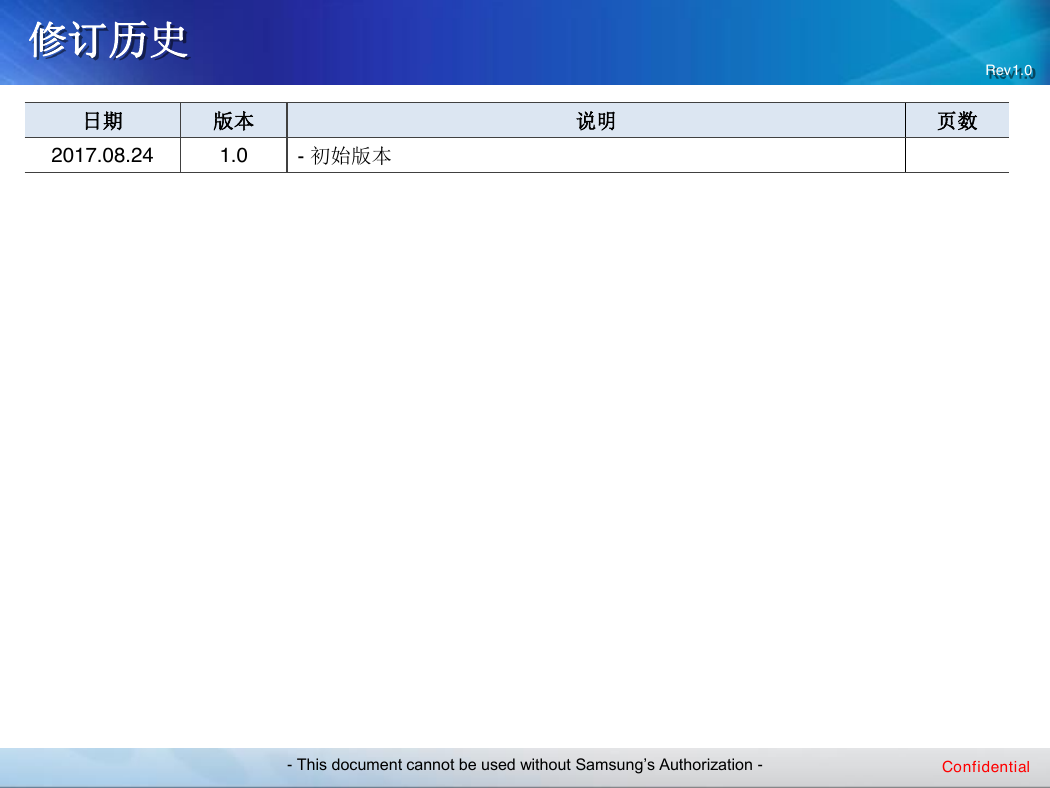

    修订历史 日期 2017.08.24 版本 1.0 - 初始版本 说明 Rev1.0 页数 - This document cannot be used without Samsung’s Authorization - Confidential

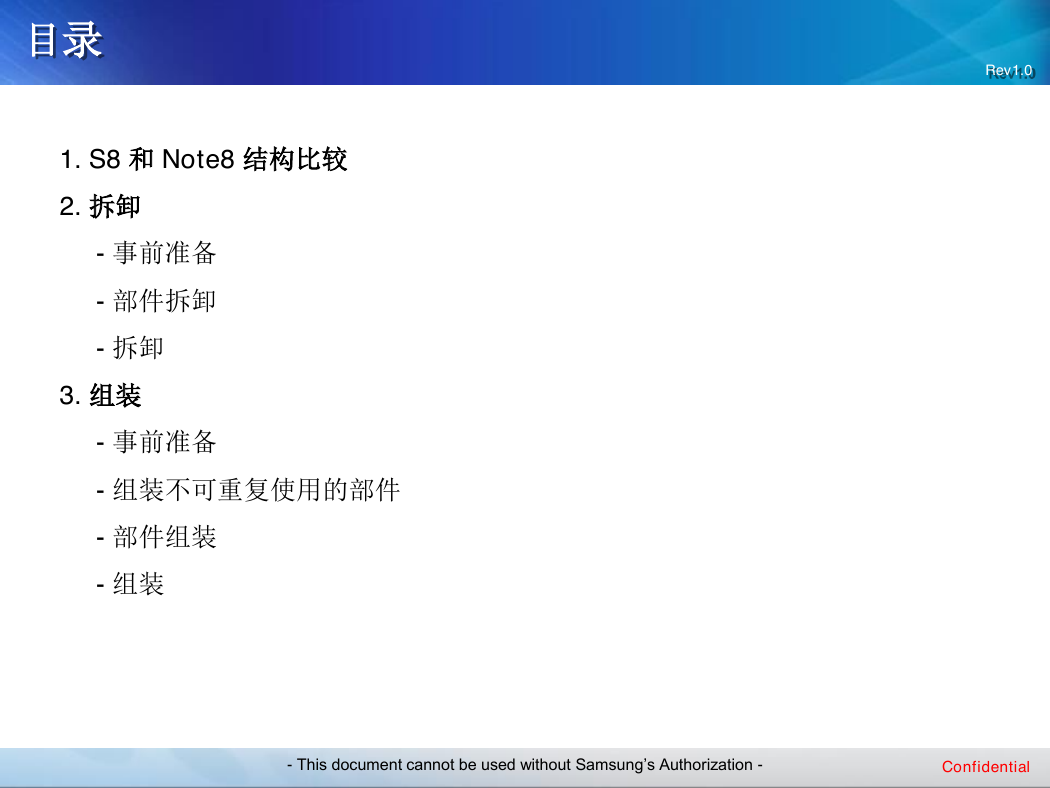

    目录 Rev1.0 1. S8 和 Note8 结构比较 2. 拆卸 - 事前准备 - 部件拆卸 - 拆卸 3. 组装 - 事前准备 - 组装不可重复使用的部件 - 部件组装 - 组装 - This document cannot be used without Samsung’s Authorization - Confidential

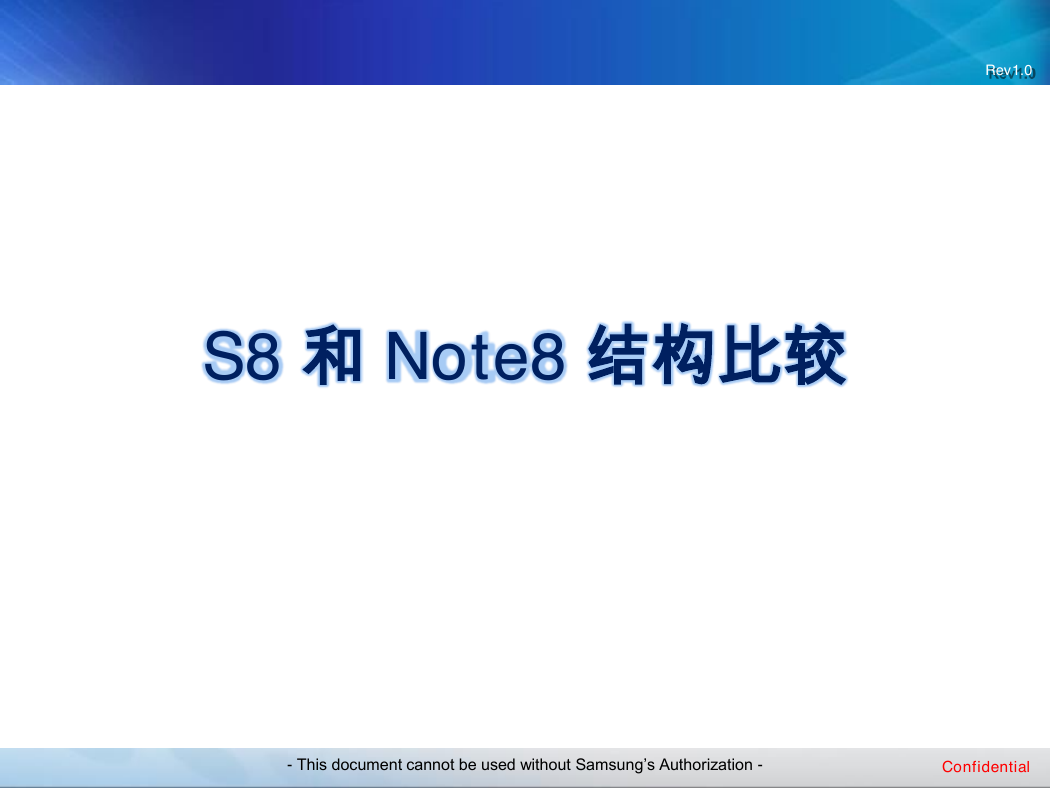

    Rev1.0 S8 和 Note8 结构比较 - This document cannot be used without Samsung’s Authorization - Confidential

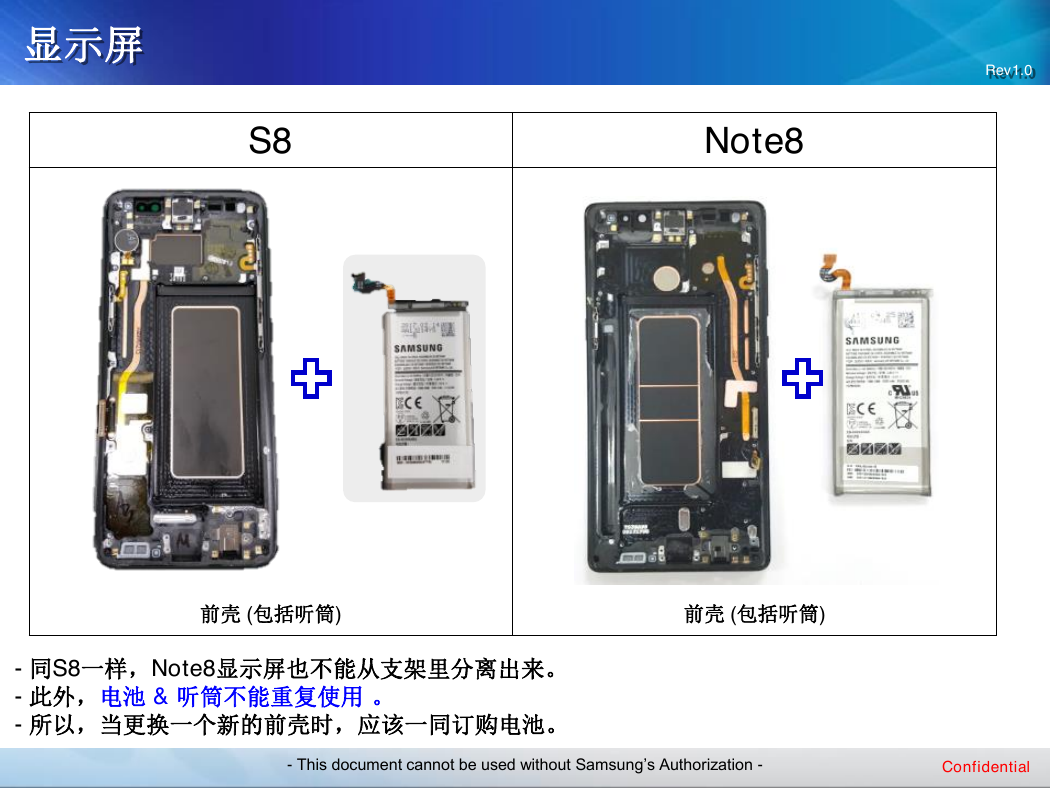

    显示屏 Rev1.0 S8 Note8 前壳 (包括听筒) 前壳 (包括听筒) - 同S8一样，Note8显示屏也不能从支架里分离出来。 - 此外，电池 & 听筒不能重复使用 。 - 所以，当更换一个新的前壳时，应该一同订购电池。 - This document cannot be used without Samsung’s Authorization - Confidential

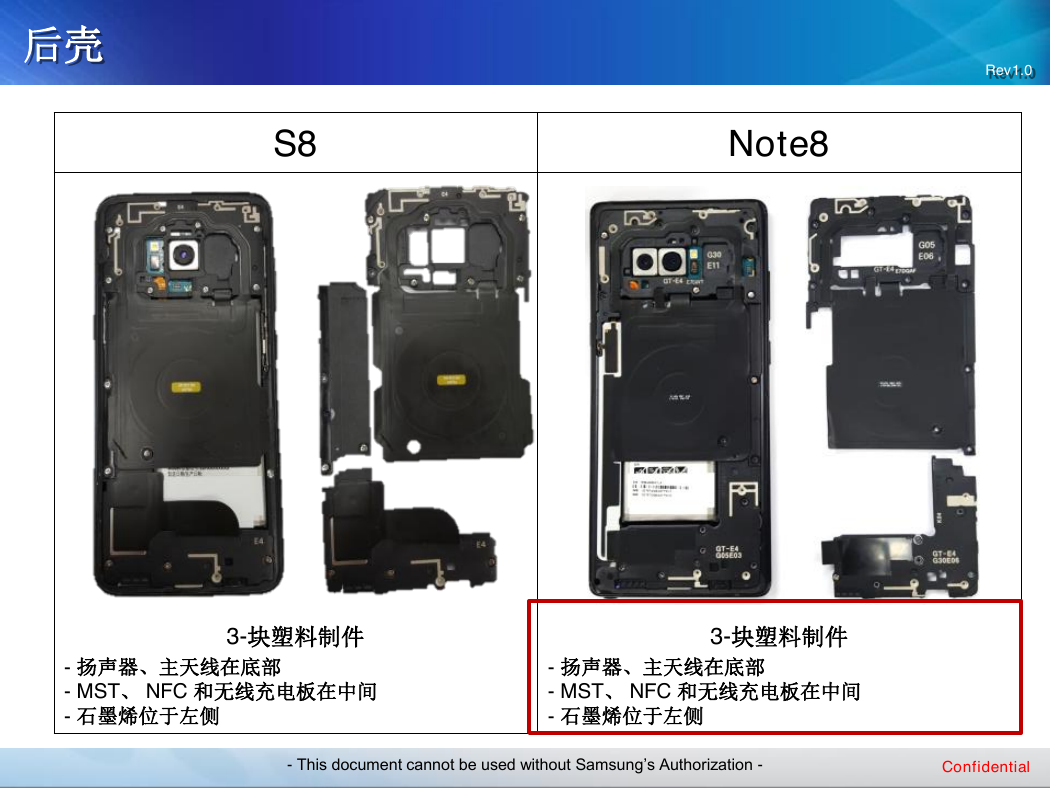

    后壳 Rev1.0 S8 Note8 3-块塑料制件 - 扬声器、主天线在底部 - MST、 NFC 和无线充电板在中间 - 石墨烯位于左侧 3-块塑料制件 - 扬声器、主天线在底部 - MST、 NFC 和无线充电板在中间 - 石墨烯位于左侧 - This document cannot be used without Samsung’s Authorization - Confidential

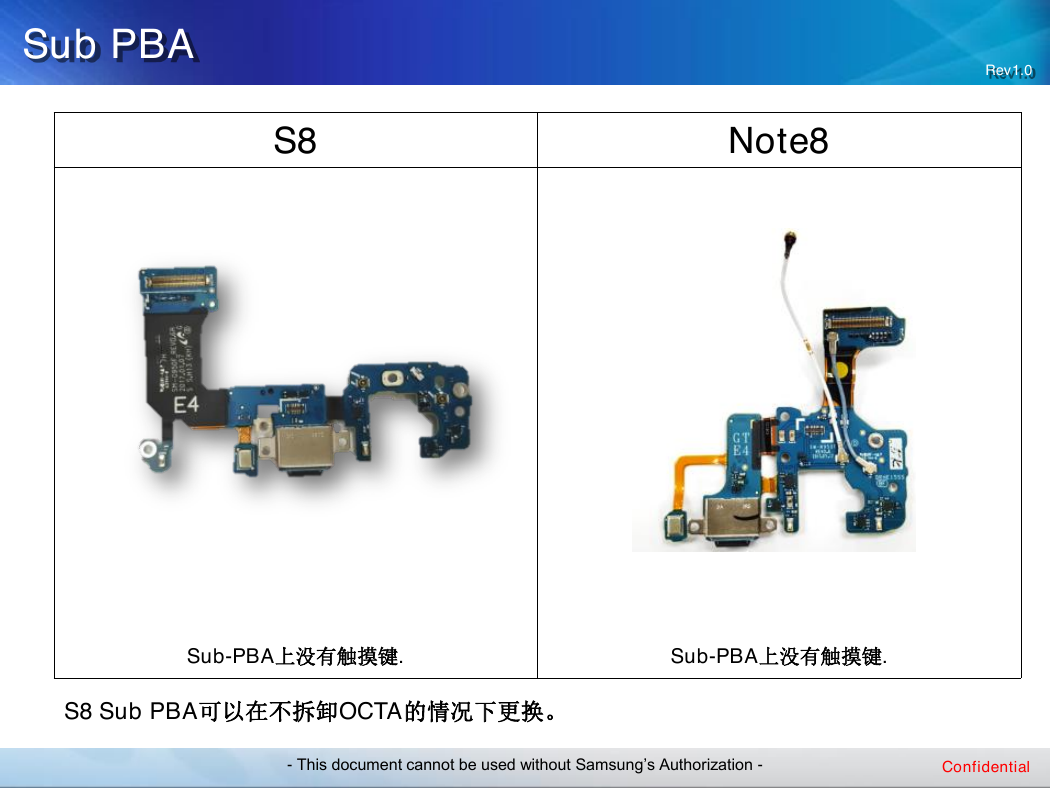

    Sub PBA Rev1.0 S8 Note8 Sub-PBA上没有触摸键. Sub-PBA上没有触摸键. S8 Sub PBA可以在不拆卸OCTA的情况下更换。 - This document cannot be used without Samsung’s Authorization - Confidential

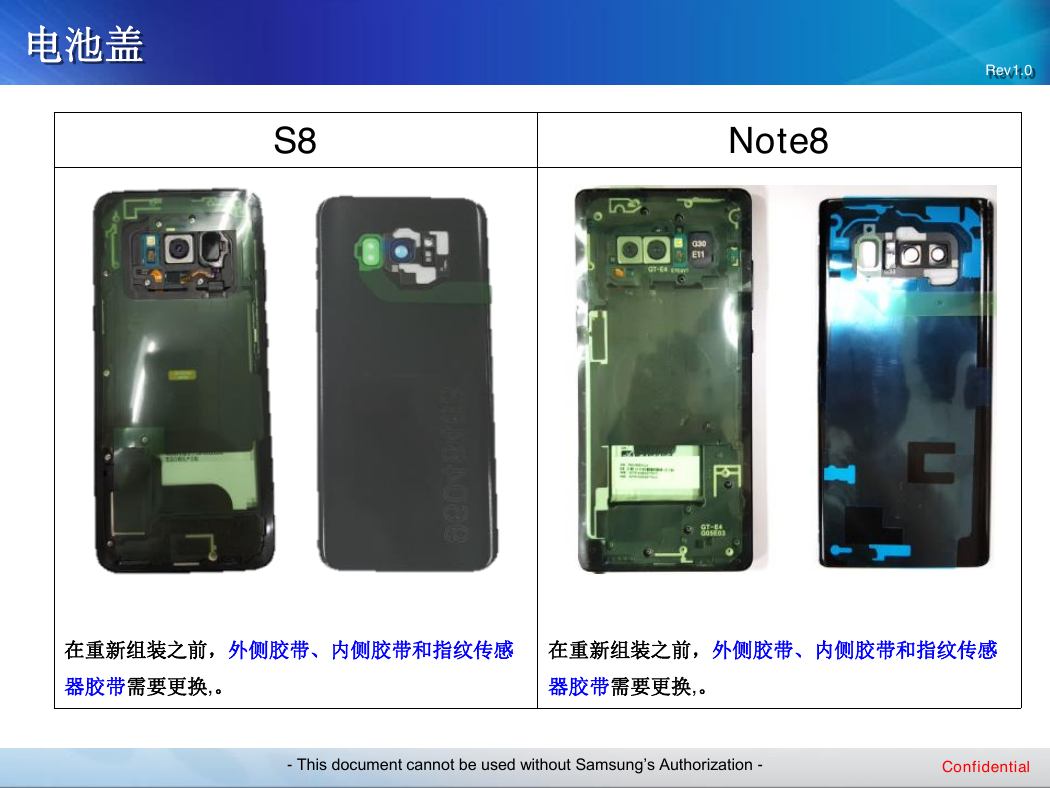

    电池盖 Rev1.0 S8 Note8 在重新组装之前，外侧胶带、内侧胶带和指纹传感 在重新组装之前，外侧胶带、内侧胶带和指纹传感 器胶带需要更换,。 器胶带需要更换,。 - This document cannot be used without Samsung’s Authorization - Confidential
