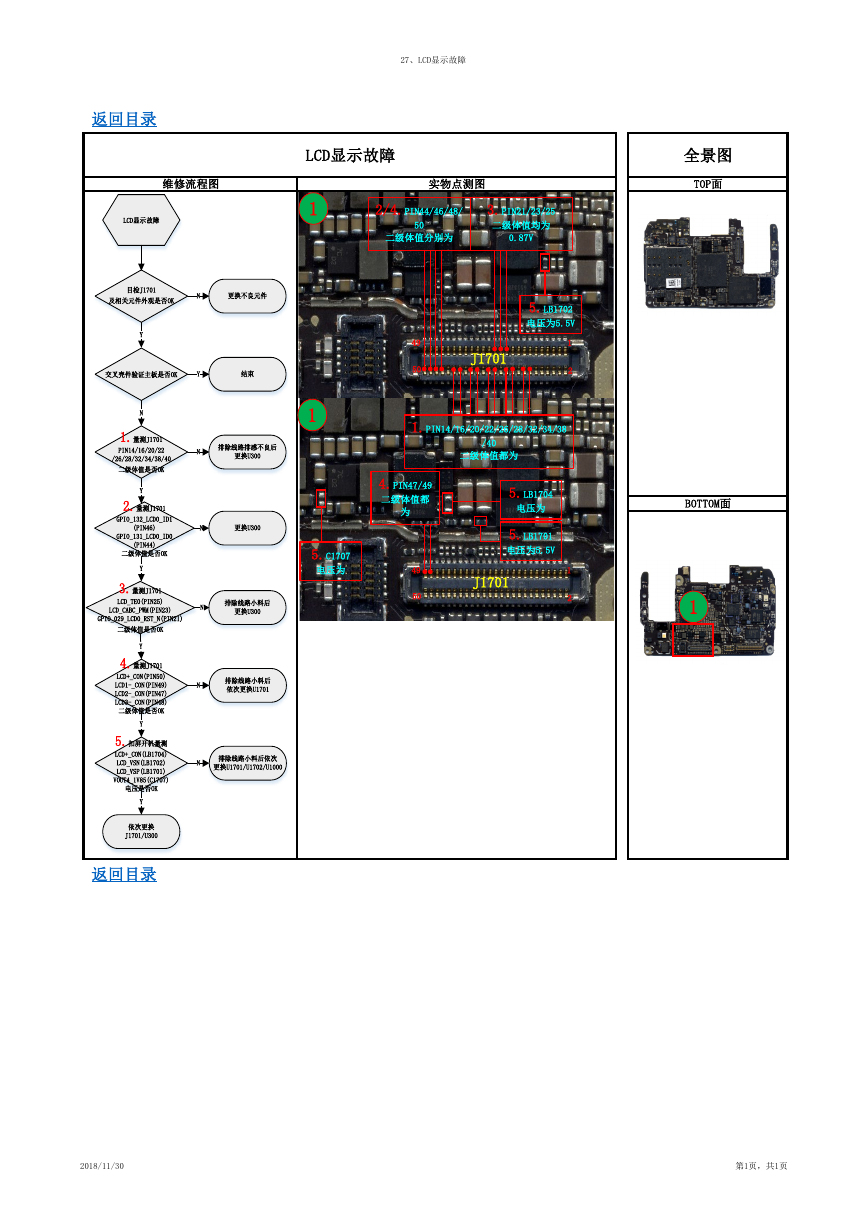

27、LCD显示故障 LCD显示故障 维修流程图 实物点测图 全景图 TOP面 返回目录 LCD显示故障 1 1 5.C1707 电压为 2/4.PIN44/46/48/ 50 3.PIN21/23/25 二级体值均为 二级体值分别为 0.87V 5.LB1702 电压为5.5V 49 50 J1701 1.PIN14/16/20/22/26/28/32/34/38 /40 二级体值都为 4.PIN47/49 二级体值都 为 5.LB1704 电压为 5.LB1701 电压为5.5V 49 50 J1701 1 2 1 2 BOTTOM面 1 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 排除线路排感不良后 更换U300 N 1.量测J1701 PIN14/16/20/22 /26/28/32/34/38/40 二级体值是否OK Y 2.量测J1701 GPIO_132_LCD0_ID1 (PIN46) N 更换U300 N 排除线路小料后 更换U300 N N 排除线路小料后 依次更换U1701 排除线路小料后依次 更换U1701/U1702/U1000 GPIO_131_LCD0_ID0 (PIN44) 二级体值是否OK Y 3.量测J1701 LCD_TE0(PIN25) LCD_CABC_PWM(PIN23) GPIO_029_LCD0_RST_N(PIN21) 二级体值是否OK Y 4.量测J1701 LCD+_CON(PIN50) LCD1-_CON(PIN49) LCD2-_CON(PIN47) LCD3-_CON(PIN48) 二级体值是否OK Y 5.扣屏开机量测 LCD+_CON(LB1704) LCD_VSN(LB1702) LCD_VSP(LB1701) VOUT4_1V85(C1707) 电压是否OK Y 依次更换 J1701/U300 返回目录 2018/11/30 第1页，共1页
