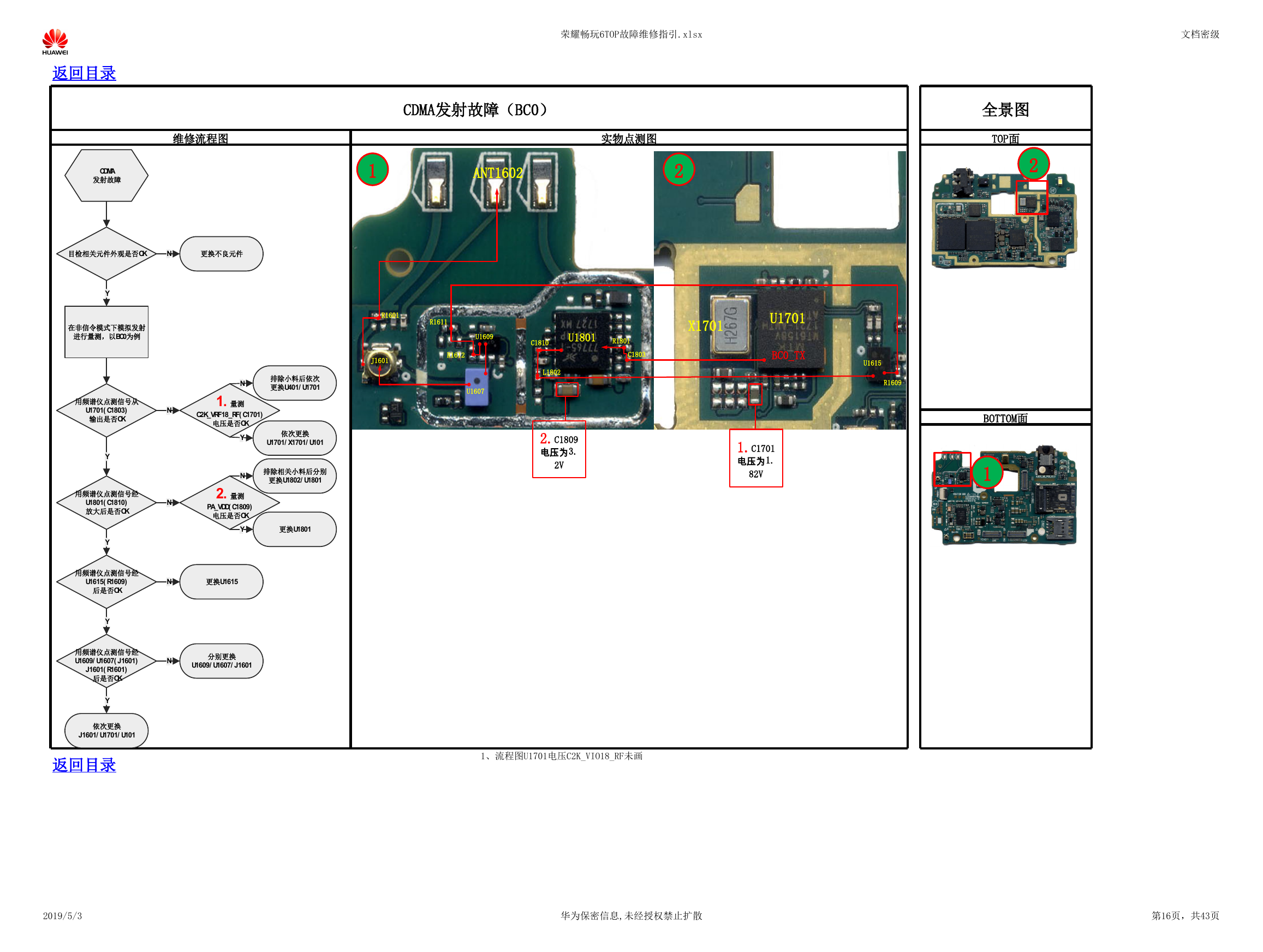

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 CDMA发射故障（BC0） 维修流程图 实物点测图 1 ANT1602 2 全景图 TOP面 2 R1601 R1611 J1601 R1612 U1609 C1810 U1801 R1801 C1803 L1802 U1607 X1701 U1701 BC0_TX U1615 R1609 2.C1809 电压为3. 2V 1.C1701 电压为1. 82V BOTTOM面 1 返回目录 1、流程图U1701电压C2K_VIO18_RF未画 2019/5/3 华为保密信息,未经授权禁止扩散 第16页，共43页 CDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以BC0为例用频谱仪点测信号从U1701(C1803)输出是否OK排除小料后依次更换U401/U1701用频谱仪点测信号经U1801(C1810)放大后是否OKNYYNY依次更换U1701/X1701/U101更换U1615排除相关小料后分别更换U1802/U1801NNY2.量测PA_VDD(C1809) 电压是否OK更换U1801NY用频谱仪点测信号经U1615(R1609)后是否OKN用频谱仪点测信号经U1609/U1607(J1601)J1601(R1601)后是否OK分别更换U1609/U1607/J1601YNY依次更换J1601/U1701/U1011.量测C2K_VRF18_RF(C1701)电压是否OK
