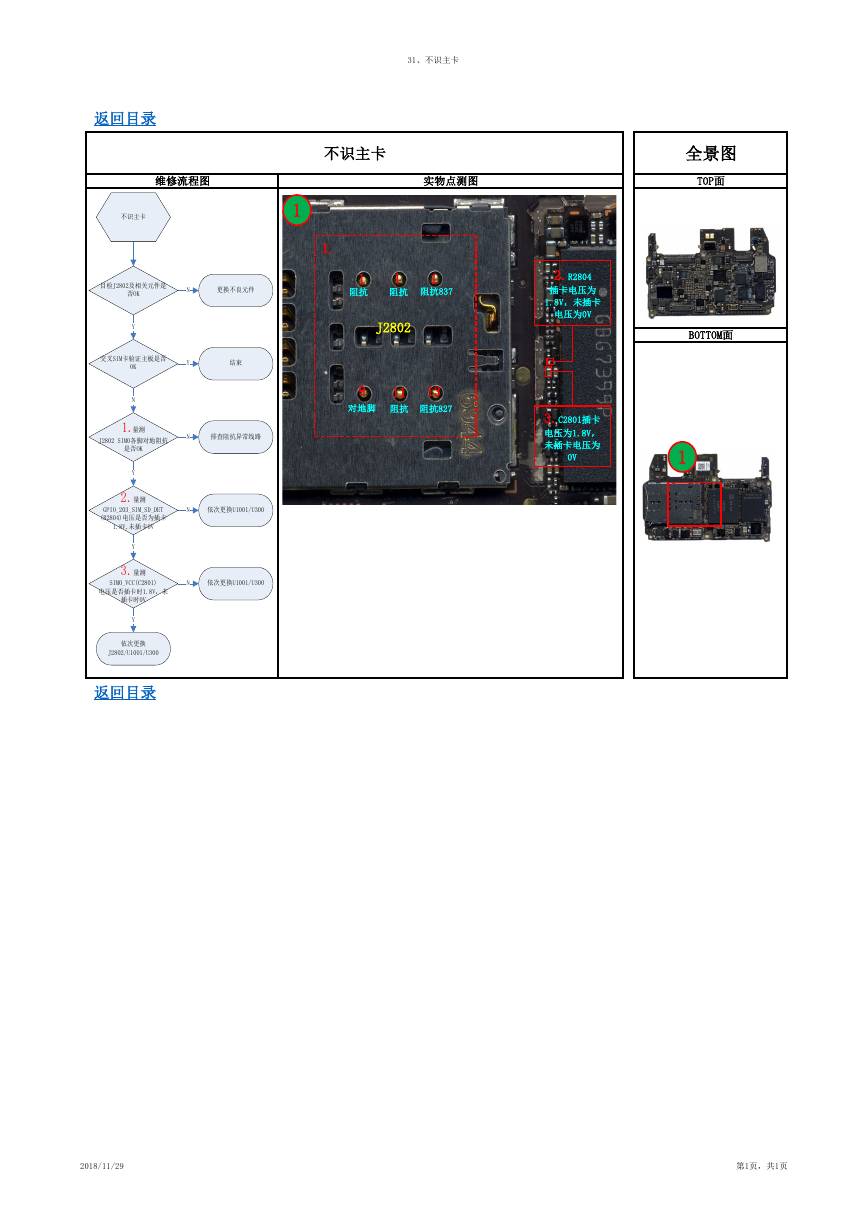

31、不识主卡 返回目录 维修流程图 实物点测图 不识主卡 1 1. 1 阻抗 1 阻抗 1 阻抗837 J2802 9 对地脚 13 11 阻抗 阻抗827 不识主卡 目检J2802及相关元件是 否OK Y 交叉SIM卡验证主板是否 OK N N 更换不良元件 Y 结束 1.量测 J2802 SIM0各脚对地阻抗 N 排查阻抗异常线路 是否OK Y 2.量测 GPIO_203_SIM_SD_DET (R2804)电压是否为插卡 1.8V,未插卡0V N 依次更换U1001/U300 Y 3.量测 SIM0_VCC(C2801) N 依次更换U1001/U300 电压是否插卡时1.8V，未 插卡时0V Y 依次更换 J2802/U1001/U300 返回目录 全景图 TOP面 BOTTOM面 2.R2804 插卡电压为 1.8V，未插卡 电压为0V 3.C2801插卡 电压为1.8V， 未插卡电压为 0V 1 2018/11/29 第1页，共1页
