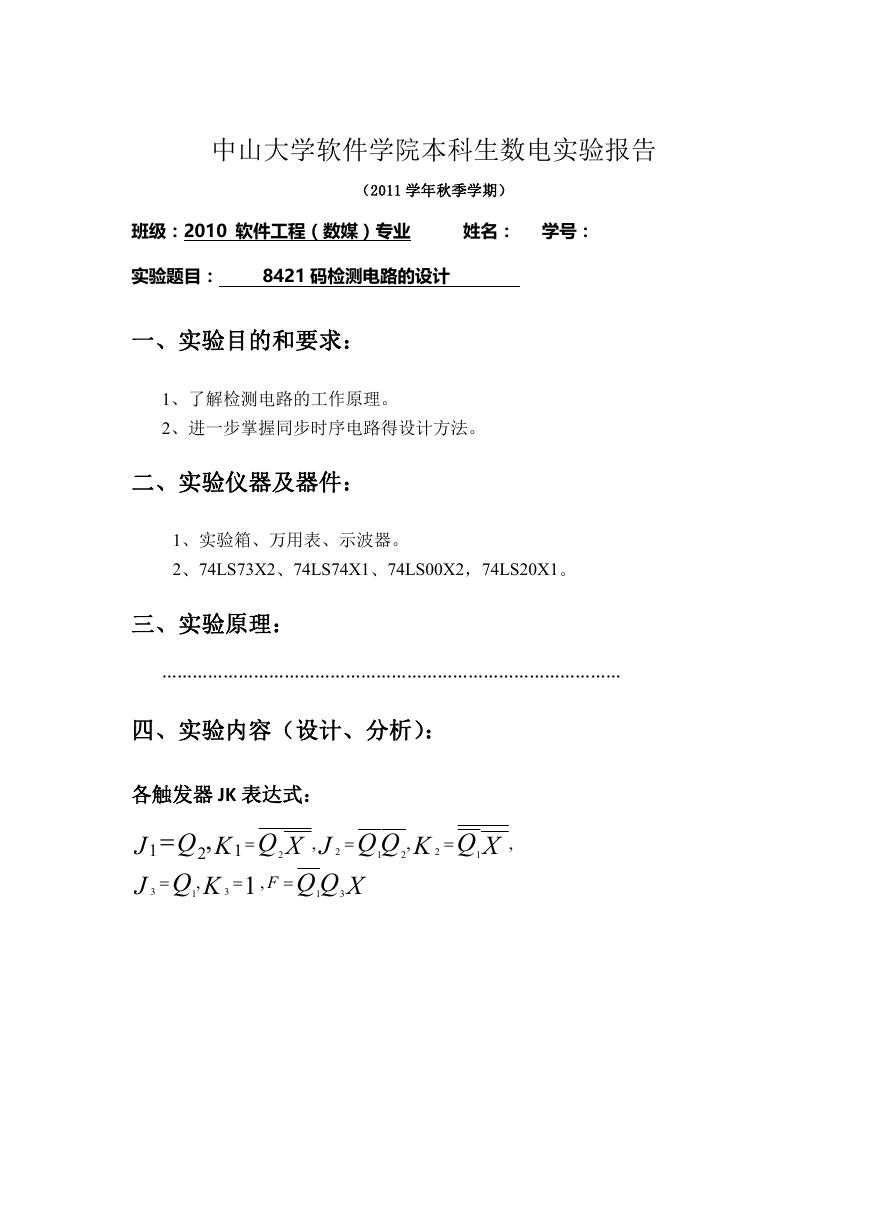

中山大学软件学院本科生数电实验报告 （2011 学年秋季学期） 班级：2010 软件工程（数媒）专业 姓名： 学号： 实验题目： 8421 码检测电路的设计 一、实验目的和要求： 1、了解检测电路的工作原理。 2、进一步掌握同步时序电路得设计方法。 二、实验仪器及器件： 1、实验箱、万用表、示波器。 2、74LS73X2、74LS74X1、74LS00X2，74LS20X1。 三、实验原理： ……………………………………………………………………………… 四、实验内容（设计、分析）： 各触发器 JK 表达式： J J 1 3 ,  Q K 2 Q K , 1  3 2 1  Q  1 F , 2 J X , Q Q  1 1 Q Q  X 3 , 2 K  2 Q 1 X , 

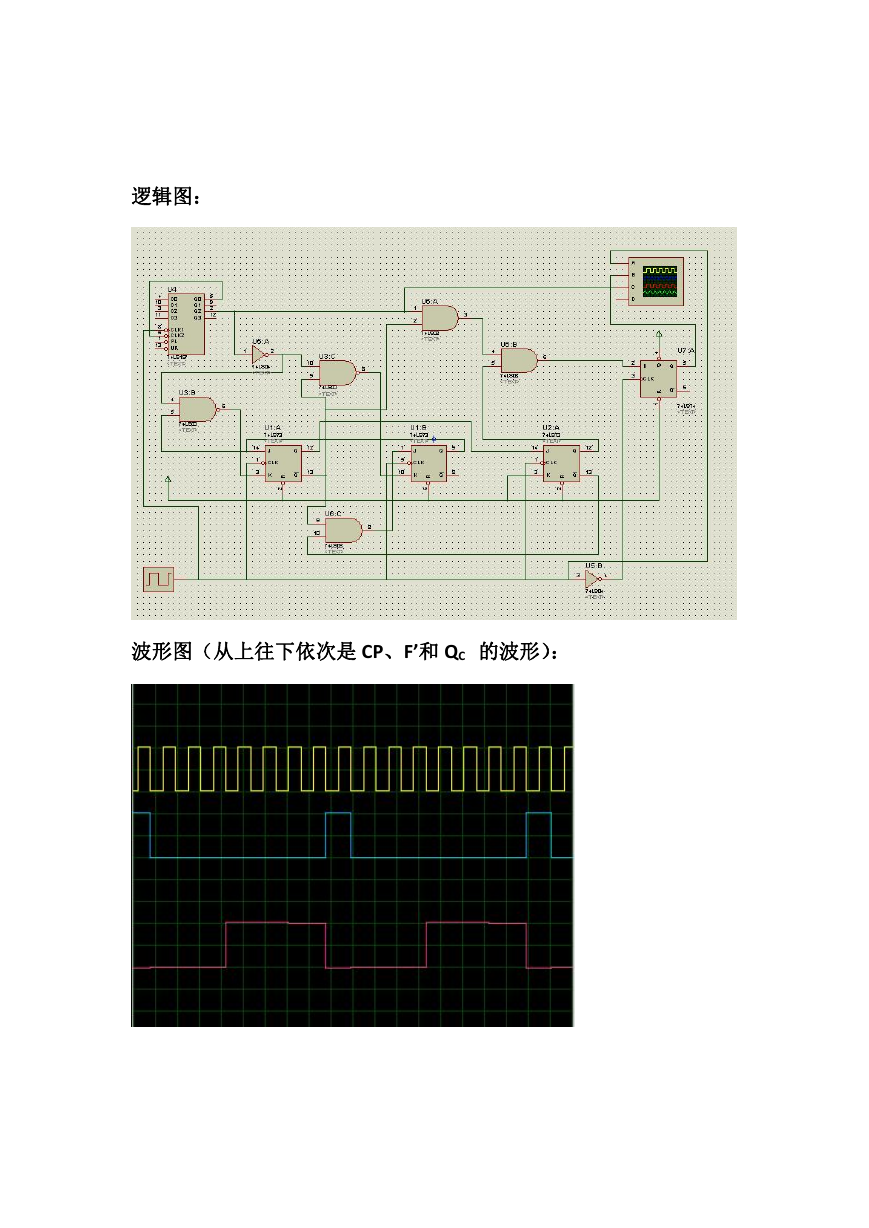

逻辑图： 波形图（从上往下依次是 CP、F’和 QC 的波形）： 

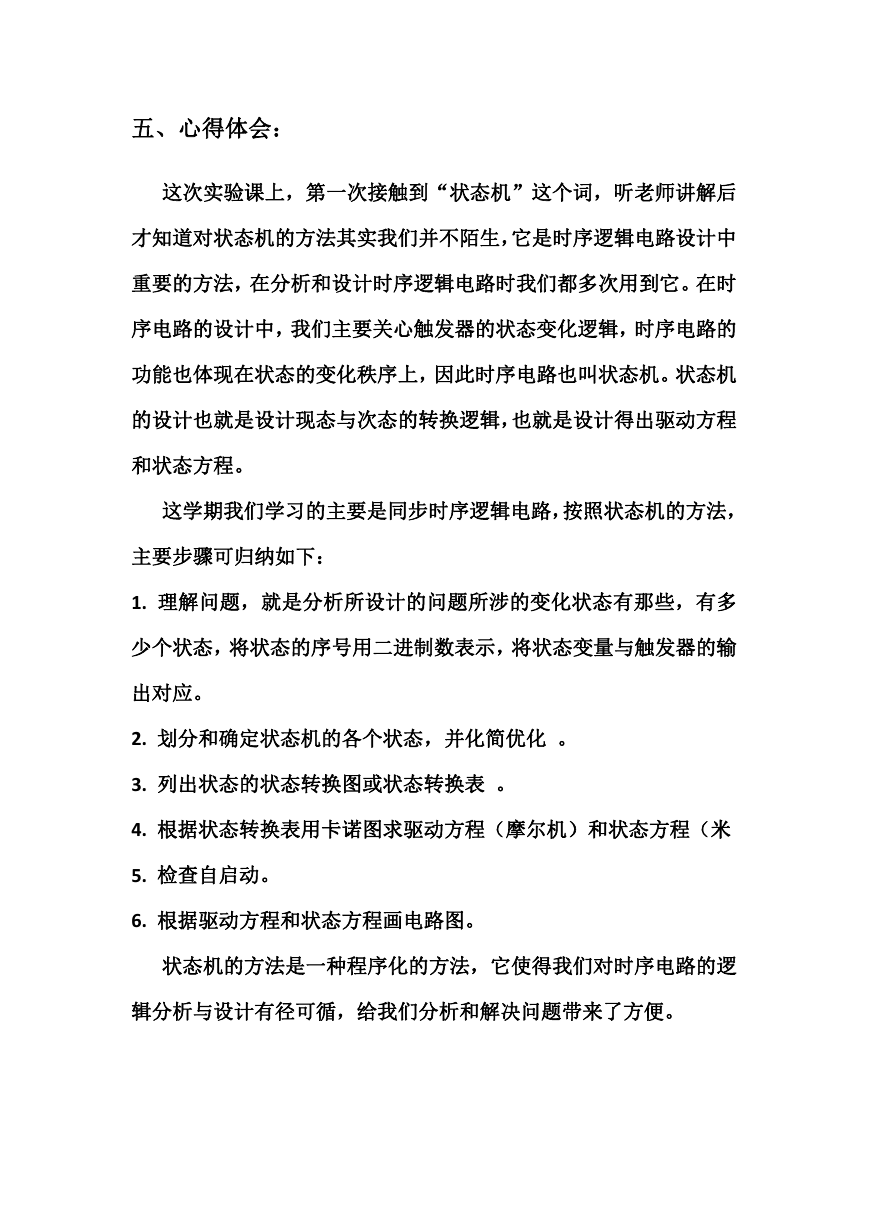

五、心得体会： 这次实验课上，第一次接触到“状态机”这个词，听老师讲解后 才知道对状态机的方法其实我们并不陌生，它是时序逻辑电路设计中 重要的方法，在分析和设计时序逻辑电路时我们都多次用到它。在时 序电路的设计中，我们主要关心触发器的状态变化逻辑，时序电路的 功能也体现在状态的变化秩序上，因此时序电路也叫状态机。状态机 的设计也就是设计现态与次态的转换逻辑，也就是设计得出驱动方程 和状态方程。 这学期我们学习的主要是同步时序逻辑电路，按照状态机的方法， 主要步骤可归纳如下： 1. 理解问题，就是分析所设计的问题所涉的变化状态有那些，有多 少个状态，将状态的序号用二进制数表示，将状态变量与触发器的输 出对应。 2. 划分和确定状态机的各个状态，并化简优化 。 3. 列出状态的状态转换图或状态转换表 。 4. 根据状态转换表用卡诺图求驱动方程（摩尔机）和状态方程（米 5. 检查自启动。 6. 根据驱动方程和状态方程画电路图。 状态机的方法是一种程序化的方法，它使得我们对时序电路的逻 辑分析与设计有径可循，给我们分析和解决问题带来了方便。
