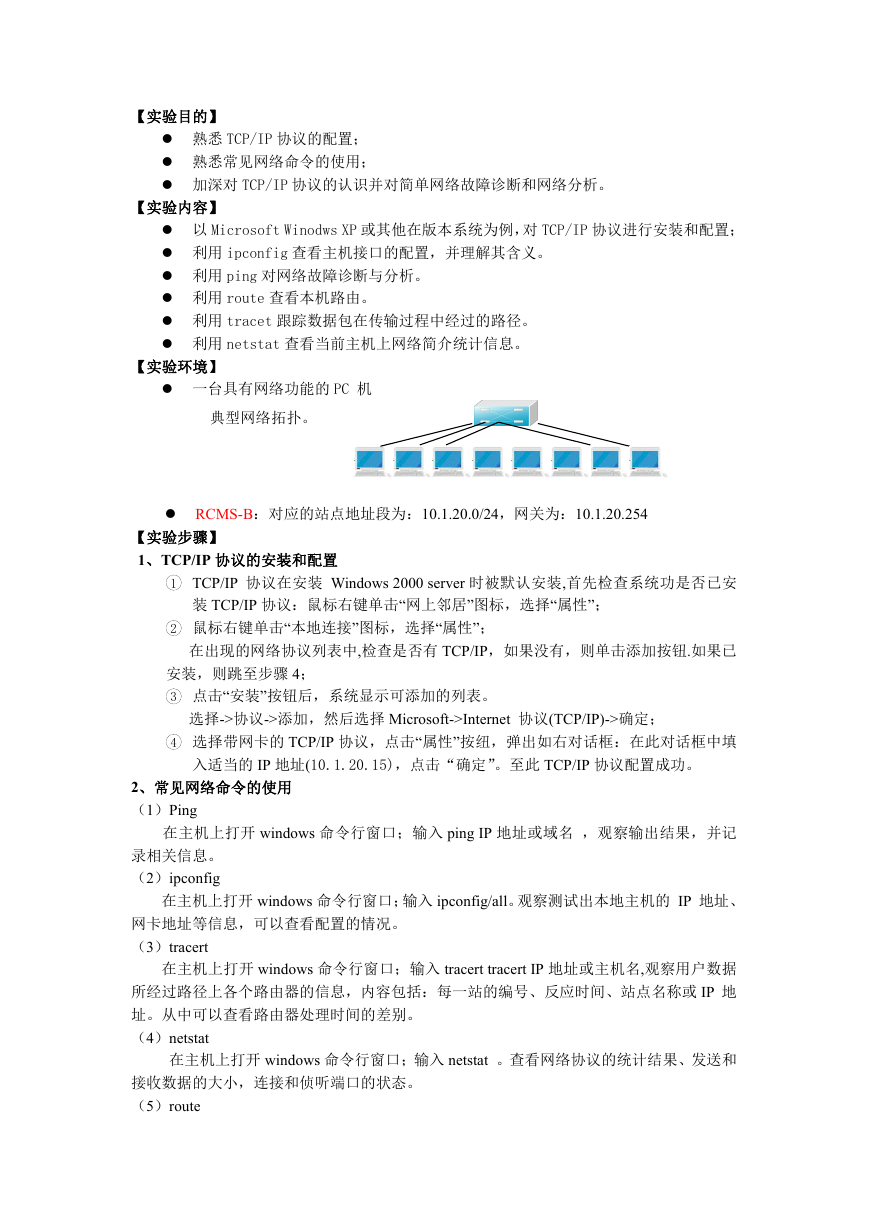

【实验目的】  熟悉 TCP/IP 协议的配置；  熟悉常见网络命令的使用；  加深对 TCP/IP 协议的认识并对简单网络故障诊断和网络分析。【实验内容】  以 Microsoft Winodws XP 或其他在版本系统为例，对 TCP/IP 协议进行安装和配置；  利用 ipconfig 查看主机接口的配置，并理解其含义。  利用 ping 对网络故障诊断与分析。  利用 route 查看本机路由。  利用 tracet 跟踪数据包在传输过程中经过的路径。  利用 netstat 查看当前主机上网络简介统计信息。【实验环境】  一台具有网络功能的 PC 机典型网络拓扑。  RCMS-B：对应的站点地址段为：10.1.20.0/24，网关为：10.1.20.254 【实验步骤】 1、TCP/IP 协议的安装和配置 1 TCP/IP 协议在安装 Windows 2000 server 时被默认安装,首先检查系统功是否已安装 TCP/IP 协议：鼠标右键单击“网上邻居”图标，选择“属性”； 2 鼠标右键单击“本地连接”图标，选择“属性”；在出现的网络协议列表中,检查是否有 TCP/IP，如果没有，则单击添加按钮.如果已安装，则跳至步骤 4； 3 点击“安装”按钮后，系统显示可添加的列表。选择->协议->添加，然后选择 Microsoft->Internet 协议(TCP/IP)->确定； 4 选择带网卡的 TCP/IP 协议，点击“属性”按纽，弹出如右对话框：在此对话框中填入适当的 IP 地址(10.1.20.15)，点击“确定”。至此 TCP/IP 协议配置成功。 2、常见网络命令的使用（1）Ping 在主机上打开 windows 命令行窗口；输入 ping IP 地址或域名，观察输出结果，并记录相关信息。（2）ipconfig 在主机上打开 windows 命令行窗口；输入 ipconfig/all。观察测试出本地主机的 IP 地址、网卡地址等信息，可以查看配置的情况。（3）tracert 在主机上打开 windows 命令行窗口；输入 tracert tracert IP 地址或主机名,观察用户数据所经过路径上各个路由器的信息，内容包括：每一站的编号、反应时间、站点名称或 IP 地址。从中可以查看路由器处理时间的差别。（4）netstat 在主机上打开 windows 命令行窗口；输入 netstat 。查看网络协议的统计结果、发送和接收数据的大小，连接和侦听端口的状态。（5）route

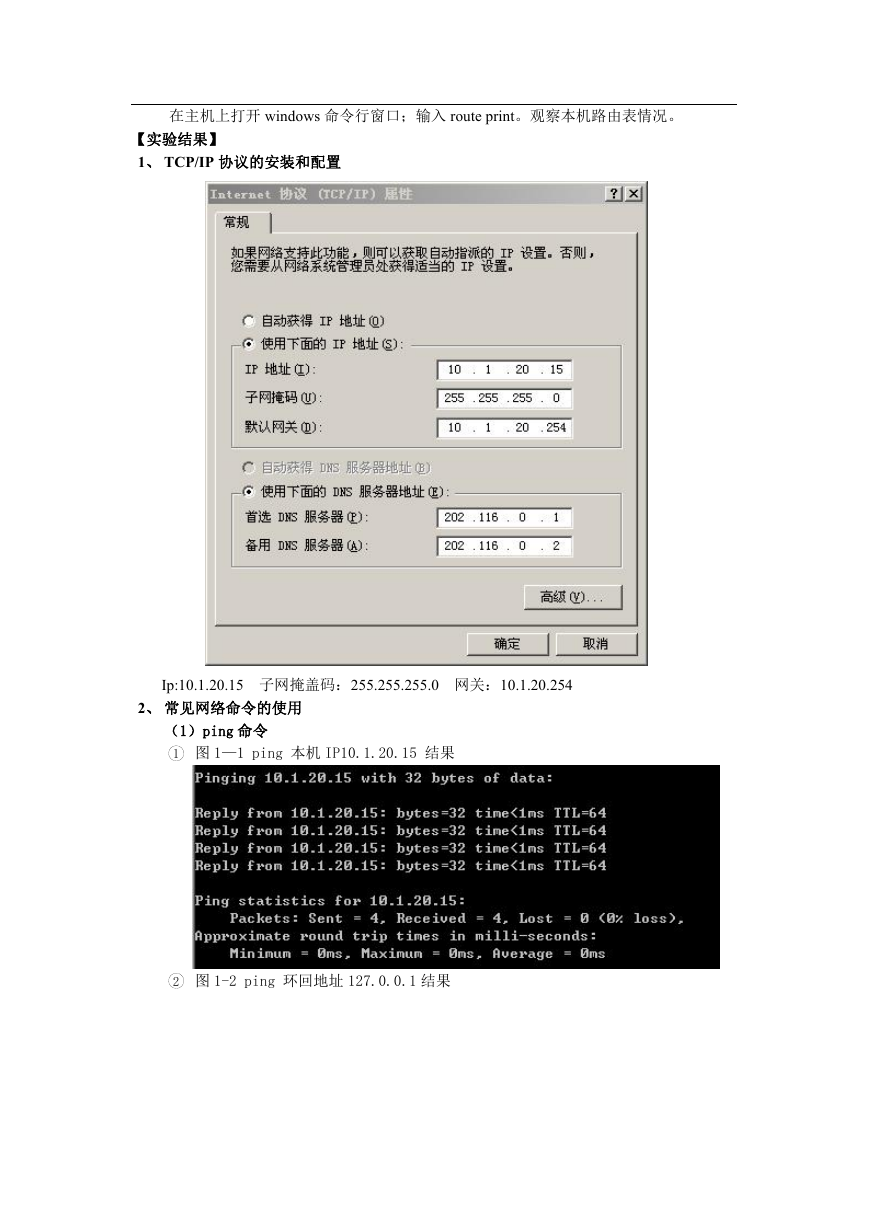

在主机上打开 windows 命令行窗口；输入 route print。观察本机路由表情况。【实验结果】 1、 TCP/IP 协议的安装和配置 Ip:10.1.20.15 子网掩盖码：255.255.255.0 网关：10.1.20.254 2、常见网络命令的使用（1）ping 命令 1 图 1—1 ping 本机 IP10.1.20.15 结果 2 图 1-2 ping 环回地址 127.0.0.1 结果

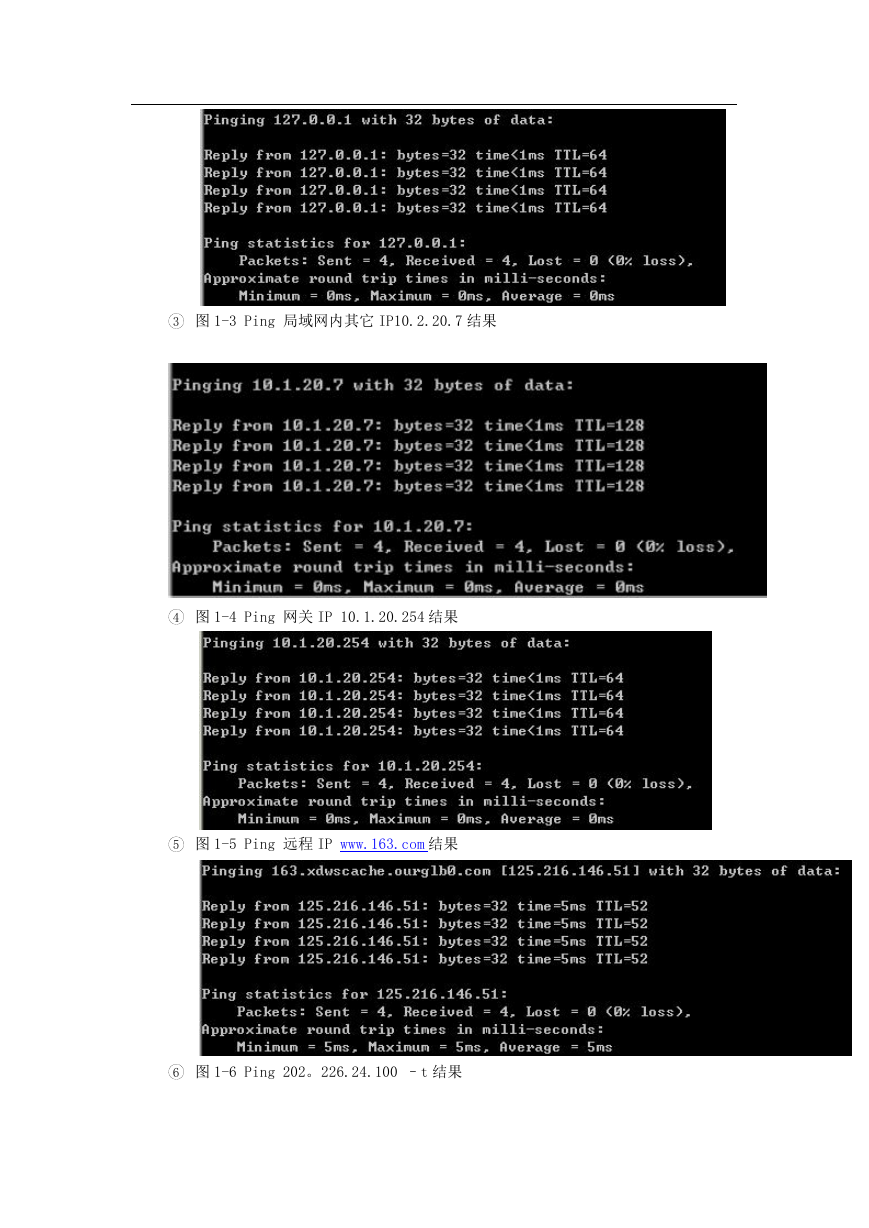

3 图 1-3 Ping 局域网内其它 IP10.2.20.7 结果 4 图 1-4 Ping 网关 IP 10.1.20.254 结果 5 图 1-5 Ping 远程 IP www.163.com 结果 6 图 1-6 Ping 202。226.24.100 –t 结果

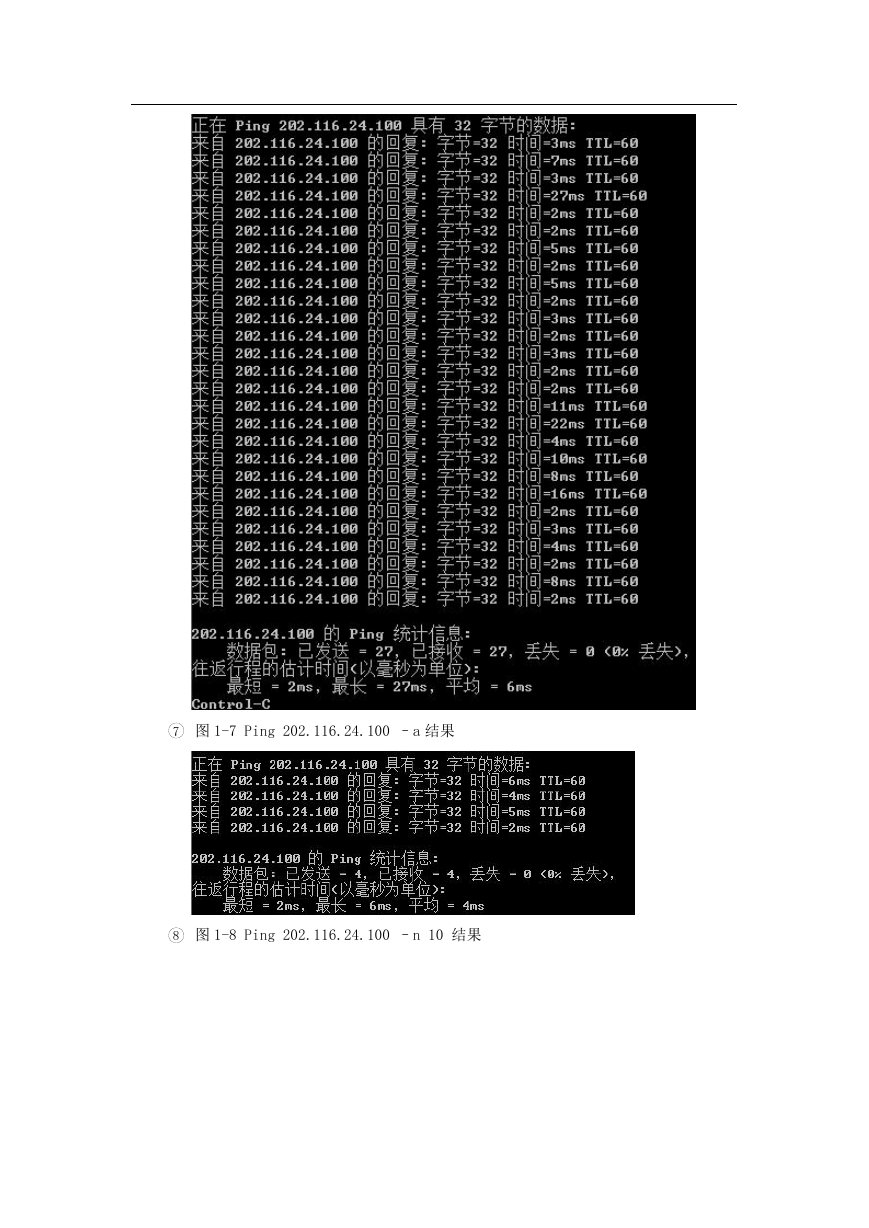

7 图 1-7 Ping 202.116.24.100 –a 结果 8 图 1-8 Ping 202.116.24.100 –n 10 结果

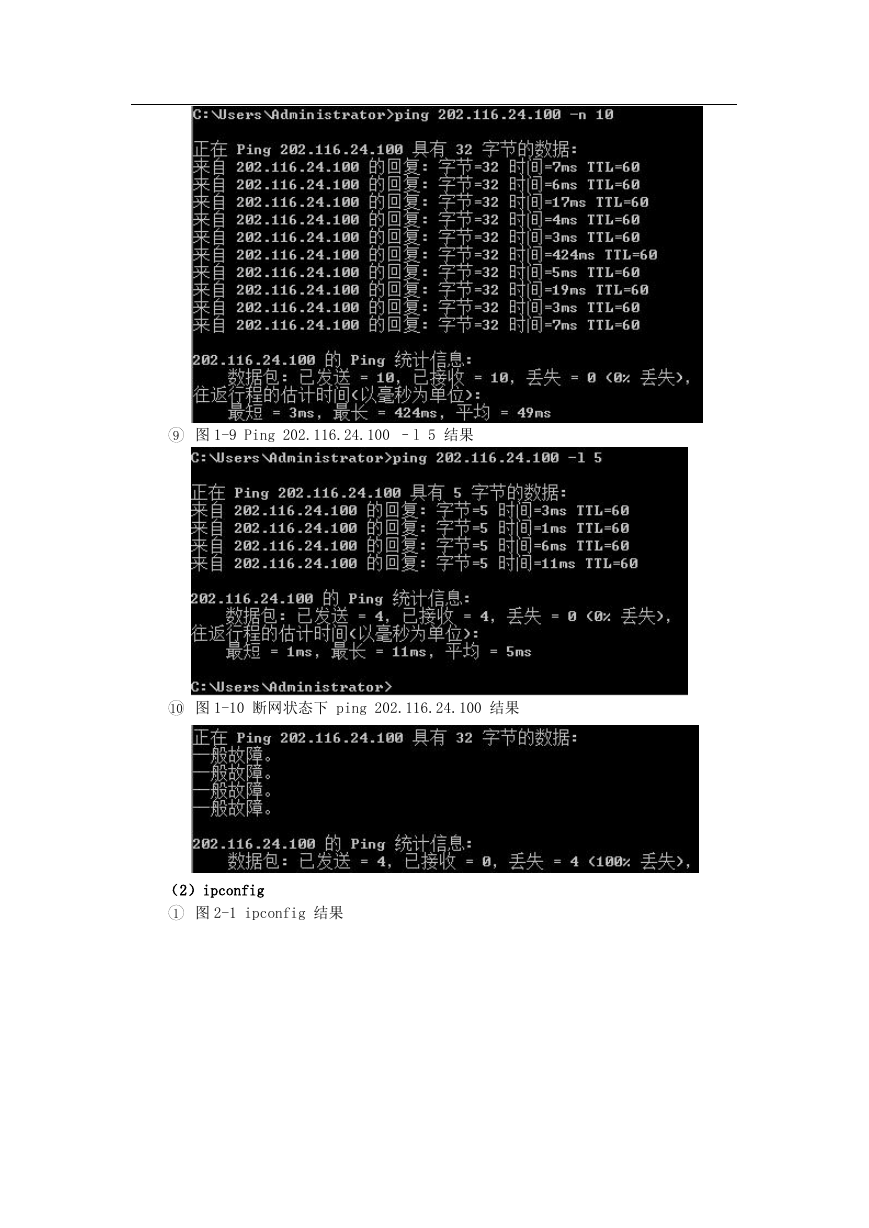

9 图 1-9 Ping 202.116.24.100 –l 5 结果 10 图 1-10 断网状态下 ping 202.116.24.100 结果（2）ipconfig 1 图 2-1 ipconfig 结果

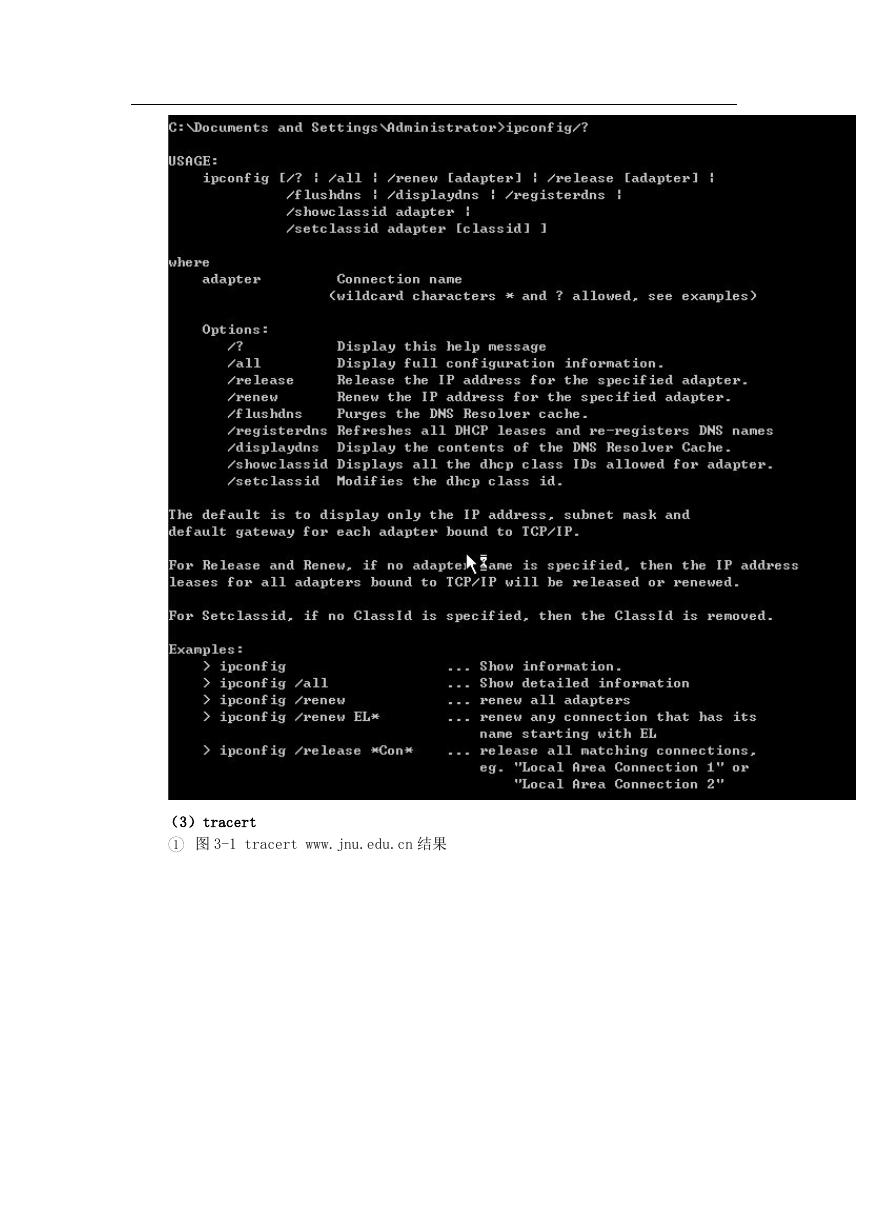

2 图 2-2 ipconfig /?结果

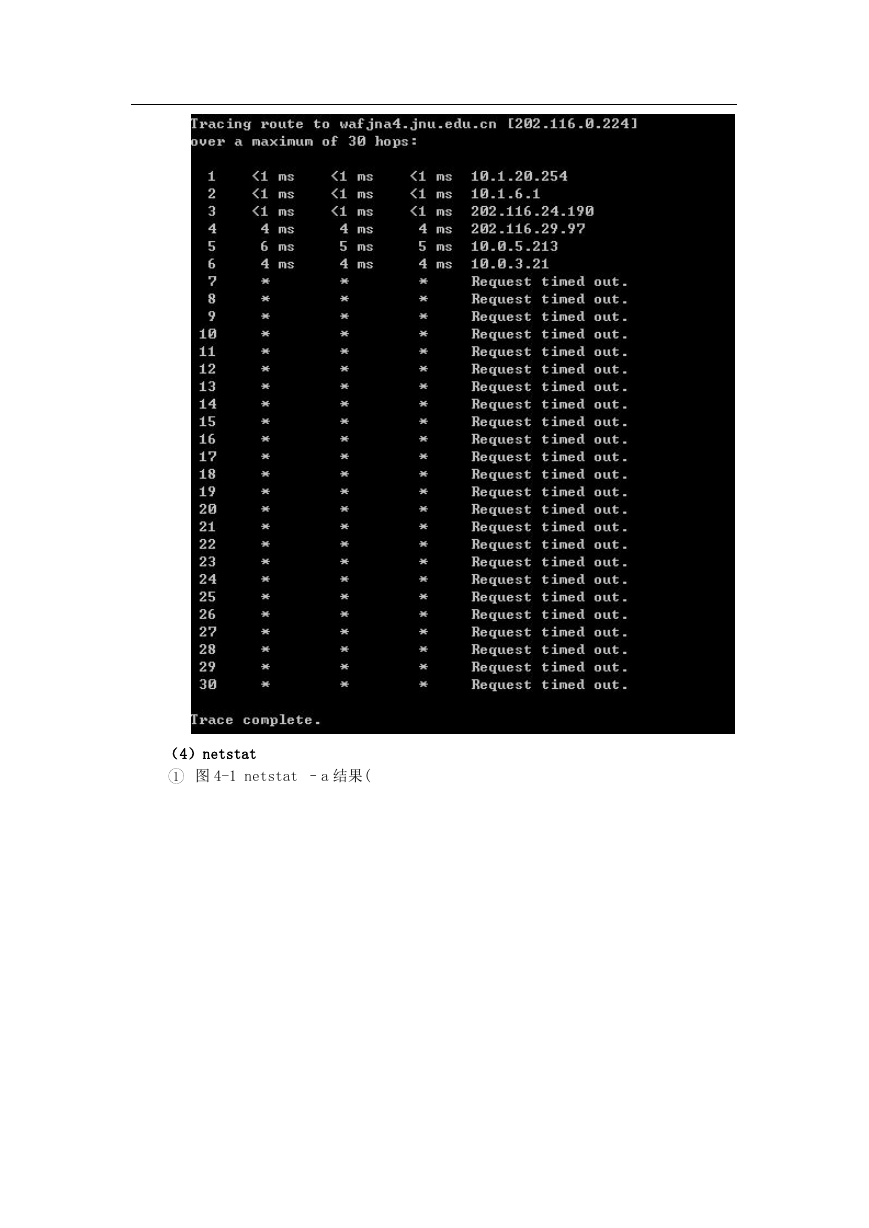

（3）tracert 1 图 3-1 tracert www.jnu.edu.cn 结果

（4）netstat 1 图 4-1 netstat –a 结果(
