SONY索尼数码摄像机-HDR-CX500E/CX500VE说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.92M 资料格式：pdf 举报版权申诉

第1页 / 共60页

第2页 / 共60页

第3页 / 共60页

第4页 / 共60页

第5页 / 共60页

第6页 / 共60页

第7页 / 共60页

第8页 / 共60页

首先阅读此部分

操作流程

准备工作

步骤 1：对电池组充电

在国外对电池组充电

步骤 2：打开电源，设定日期和时间

更改语言设定

录制

使用 GPS 获取位置信息（HDR-CX500VE/CX505VE/CX520VE）

播放

在摄像机上播放

在电视机上播放图像

用电脑保存动画和照片

准备电脑(Windows)

当使用 Macintosh 时

选择制作光碟的方法（电脑）

一键制作光碟(One Touch Disc Burn)

将动画和照片导入电脑(Easy PC Back-up)

更改动画和照片的目标驱动器或文件夹

开启 PMB （Picture Motion Browser）

制作高清晰图像质量（HD）光碟

在电脑上播放高清晰图像质量（HD）光碟

制作 Blu-ray 光碟

制作可在普通 DVD 播放机上播放的标准清晰图像质量（SD）光碟

复制光碟

编辑动画

从动画中捕获照片

用 DVD 刻录机、录像机保存图像

选择制作光碟的方法（DVD 刻录机/录像机）

用专用 DVD 刻录机 DVDirect Express 制作光碟

用 DVDirect Express 以外的 DVD 刻录机等制作高清晰图像质量（HD）光碟

用录像机等制作标准清晰图像质量（SD）光碟

充分利用摄像机

删除动画和照片

调节拍摄条件

改变录制媒体

若要查看录制媒体设定

将动画和照片从内存复制到“Memory Stick PRO Duo”

用菜单自定义摄像机

从“Handycam”手册获取详细信息

附加信息

故障排除

预防措施

规格

画面指示

部件和控制装置

索引

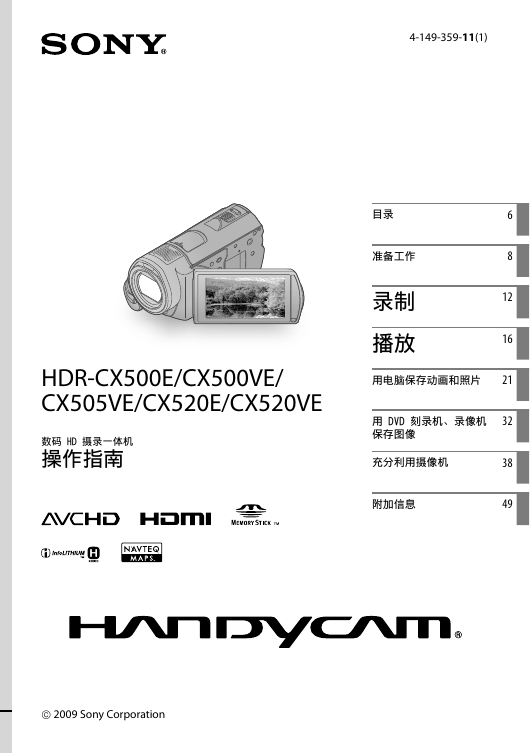

4-149-359-11(1) 目录准备工作录制播放 6 8 12 16 用电脑保存动画和照片 21 用 DVD 刻录机、录像机保存图像充分利用摄像机附加信息 32 38 49 HDR-CX500E/CX500VE/ CX505VE/CX520E/CX520VE 数码 HD 摄录⼀体机操作指南  2009 Sony Corporation

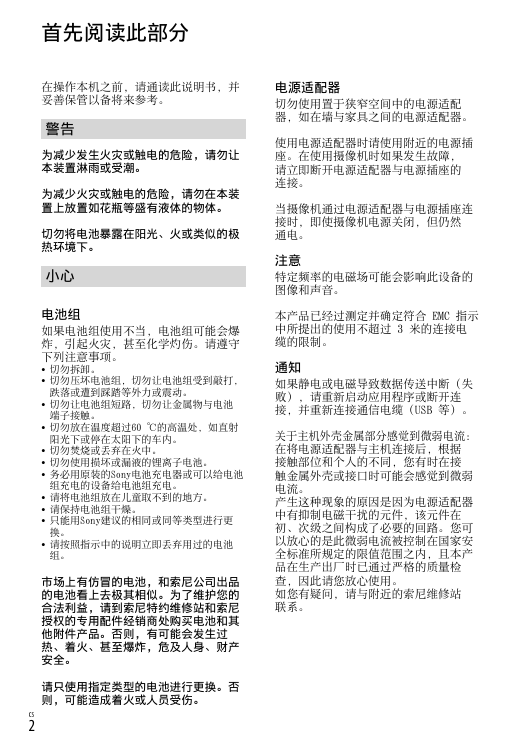

首先阅读此部分在操作本机之前，请通读此说明书，并妥善保管以备将来参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。切勿将电池暴露在阳光、火或类似的极热环境下。小心电池组如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。请遵守下列注意事项。   切勿拆卸。切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。切勿让电池组短路，切勿让金属物与电池端子接触。切勿放在温度超过60 ℃的高温处，如直射阳光下或停在太阳下的车内。切勿焚烧或丢弃在火中。切勿使用损坏或漏液的锂离子电池。务必用原装的Sony电池充电器或可以给电池组充电的设备给电池组充电。请将电池组放在儿童取不到的地方。请保持电池组干燥。只能用Sony建议的相同或同等类型进行更换。请按照指示中的说明立即丢弃用过的电池组。          市场上有仿冒的电池，和索尼公司出品的电池看上去极其相似。为了维护您的合法利益，请到索尼特约维修站和索尼授权的专用配件经销商处购买电池和其他附件产品。否则，有可能会发生过热、着火、甚至爆炸，危及人身、财产安全。请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。 CS 2 电源适配器切勿使用置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。使用电源适配器时请使用附近的电源插座。在使用摄像机时如果发生故障，请立即断开电源适配器与电源插座的连接。当摄像机通过电源适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个⼈的不同，您有时在接触金属外壳或接⼝时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放⼼的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出⼚时已通过严格的质量检查，因此请您放⼼使用。如您有疑问，请与附近的索尼维修站联系。

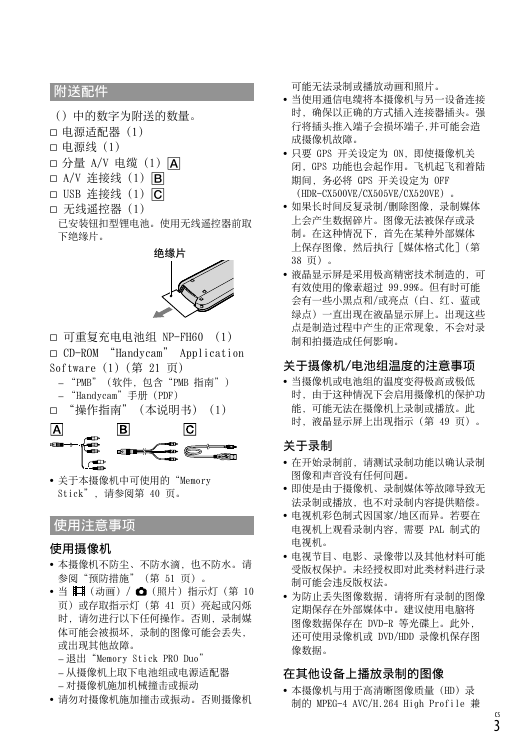

附送配件（）中的数字为附送的数量。  电源适配器（1）  电源线（1）  分量 A/V 电缆（1）  A/V 连接线（1）  USB 连接线（1）  无线遥控器（1）已安装钮扣型锂电池。使用无线遥控器前取下绝缘片。绝缘片  可重复充电电池组 NP-FH60 （1）  CD-ROM “Handycam” Application Software (1) (第 21 页)   “PMB”（软件，包含“PMB 指南”） “Handycam”手册（PDF）  “操作指南”（本说明书）（1）  关于本摄像机中可使用的“Memory Stick”，请参阅第 40 页。使用注意事项使用摄像机  本摄像机不防尘、不防水滴，也不防水。请参阅“预防措施”（第 51 页）。当（动画）/ （照片）指示灯（第 10 页）或存取指示灯（第 41 页）亮起或闪烁时，请勿进行以下任何操作。否则，录制媒体可能会被损坏，录制的图像可能会丢失，或出现其他故障。    请勿对摄像机施加撞击或振动。否则摄像机退出“Memory Stick PRO Duo” 从摄像机上取下电池组或电源适配器对摄像机施加机械撞击或振动       可能无法录制或播放动画和照片。当使用通信电缆将本摄像机与另一设备连接时，确保以正确的方式插入连接器插头。强行将插头推入端子会损坏端子,并可能会造成摄像机故障。只要 GPS 开关设定为 ON，即使摄像机关闭，GPS 功能也会起作用。飞机起飞和着陆期间，务必将 GPS 开关设定为 OFF （HDR-CX500VE/CX505VE/CX520VE）。如果长时间反复录制/删除图像，录制媒体上会产生数据碎片。图像无法被保存或录制。在这种情况下，首先在某种外部媒体上保存图像，然后执行 [媒体格式化]（第 38 页）。液晶显示屏是采用极高精密技术制造的，可有效使用的像素超过 99.99%。但有时可能会有一些小黑点和/或亮点（白、红、蓝或绿点）一直出现在液晶显示屏上。出现这些点是制造过程中产生的正常现象，不会对录制和拍摄造成任何影响。关于摄像机/电池组温度的注意事项当摄像机或电池组的温度变得极高或极低  时，由于这种情况下会启用摄像机的保护功能，可能无法在摄像机上录制或播放。此时，液晶显示屏上出现指示（第 49 页）。关于录制      在开始录制前，请测试录制功能以确认录制图像和声音没有任何问题。即使是由于摄像机、录制媒体等故障导致无法录制或播放，也不对录制内容提供赔偿。电视机彩色制式因国家/地区而异。若要在电视机上观看录制内容，需要 PAL 制式的电视机。电视节目、电影、录像带以及其他材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。为防止丢失图像数据，请将所有录制的图像定期保存在外部媒体中。建议使用电脑将图像数据保存在 DVD-R 等光碟上。此外，还可使用录像机或 DVD/HDD 录像机保存图像数据。在其他设备上播放录制的图像  本摄像机与用于高清晰图像质量（HD）录制的 MPEG-4 AVC/H.264 High Profile 兼 CS 3

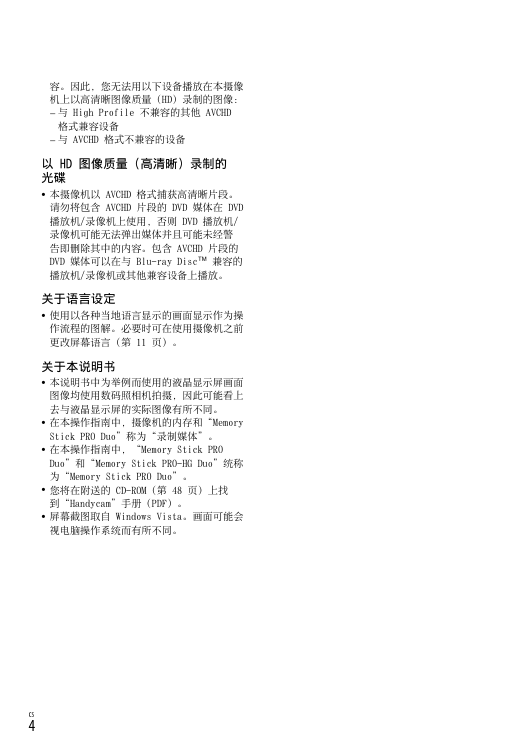

容。因此，您无法用以下设备播放在本摄像机上以高清晰图像质量（HD）录制的图像：  与 High Profile 不兼容的其他 AVCHD 格式兼容设备与 AVCHD 格式不兼容的设备  以 HD 图像质量（高清晰）录制的光碟  本摄像机以 AVCHD 格式捕获高清晰片段。请勿将包含 AVCHD 片段的 DVD 媒体在 DVD 播放机/录像机上使用，否则 DVD 播放机/ 录像机可能无法弹出媒体并且可能未经警告即删除其中的内容。包含 AVCHD 片段的 DVD 媒体可以在与 Blu-ray Disc 兼容的播放机/录像机或其他兼容设备上播放。关于语言设定  使用以各种当地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 11 页）。关于本说明书  本说明书中为举例而使用的液晶显示屏画面图像均使用数码照相机拍摄，因此可能看上去与液晶显示屏的实际图像有所不同。在本操作指南中，摄像机的内存和“Memory Stick PRO Duo”称为“录制媒体”。在本操作指南中，“Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”统称为“Memory Stick PRO Duo”。您将在附送的 CD-ROM（第 48 页）上找到“Handycam”手册（PDF）。屏幕截图取自 Windows Vista。画面可能会视电脑操作系统而有所不同。     CS 4

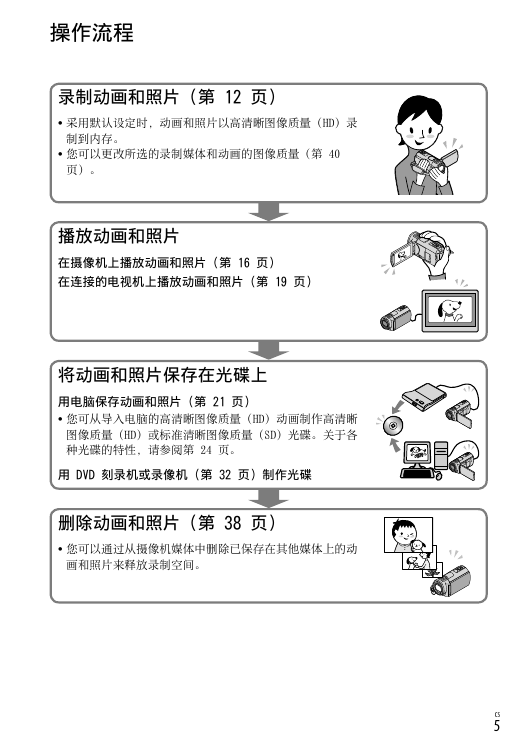

操作流程录制动画和照片（第 12 页）   采用默认设定时，动画和照片以高清晰图像质量（HD）录制到内存。您可以更改所选的录制媒体和动画的图像质量（第 40 页）。播放动画和照片在摄像机上播放动画和照片（第 16 页）在连接的电视机上播放动画和照片（第 19 页）将动画和照片保存在光碟上用电脑保存动画和照片（第 21 页）  您可从导入电脑的高清晰图像质量（HD）动画制作高清晰图像质量（HD）或标准清晰图像质量（SD）光碟。关于各种光碟的特性，请参阅第 24 页。用 DVD 刻录机或录像机（第 32 页）制作光碟删除动画和照片（第 38 页）  您可以通过从摄像机媒体中删除已保存在其他媒体上的动画和照片来释放录制空间。 CS

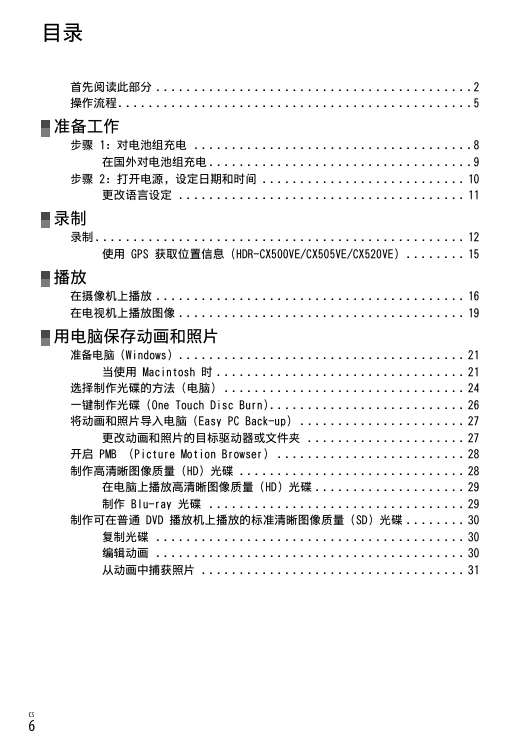

目录首先阅读此部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 操作流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 准备工作步骤 1：对电池组充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 在国外对电池组充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 步骤 2：打开电源，设定日期和时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 更改语言设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 录制录制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 使用 GPS 获取位置信息（HDR-CX500VE/CX505VE/CX520VE）. . . . . . . . 15 播放在摄像机上播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 在电视机上播放图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 用电脑保存动画和照片准备电脑 (Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 当使用 Macintosh 时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 选择制作光碟的方法（电脑） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 ⼀键制作光碟 (One Touch Disc Burn) . . . . . . . . . . . . . . . . . . . . . . . . . . 26 将动画和照片导入电脑 (Easy PC Back-up) . . . . . . . . . . . . . . . . . . . . . . 27 更改动画和照片的目标驱动器或文件夹 . . . . . . . . . . . . . . . . . . . . . 27 开启 PMB （Picture Motion Browser） . . . . . . . . . . . . . . . . . . . . . . . . . 28 制作高清晰图像质量（HD）光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 在电脑上播放高清晰图像质量（HD）光碟 . . . . . . . . . . . . . . . . . . . . 29 制作 Blu-ray 光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 制作可在普通 DVD 播放机上播放的标准清晰图像质量（SD）光碟 . . . . . . . . 30 复制光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 编辑动画 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 从动画中捕获照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 CS 6

用 DVD 刻录机、录像机保存图像选择制作光碟的方法（DVD 刻录机/录像机） . . . . . . . . . . . . . . . . . . . . . . 32 用专用 DVD 刻录机 DVDirect Express 制作光碟 . . . . . . . . . . . . . . . . . . . 33 用 DVDirect Express 以外的 DVD 刻录机等制作高清晰图像质量（HD）光碟 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 用录像机等制作标准清晰图像质量（SD）光碟 . . . . . . . . . . . . . . . . . . . . . 36 充分利用摄像机删除动画和照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 调节拍摄条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 改变录制媒体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 若要查看录制媒体设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 将动画和照片从内存复制到“Memory Stick PRO Duo” . . . . . . . . . . . 41 用菜单自定义摄像机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 从“Handycam”手册获取详细信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 目录附加信息故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 预防措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 画面指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 部件和控制装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 CS

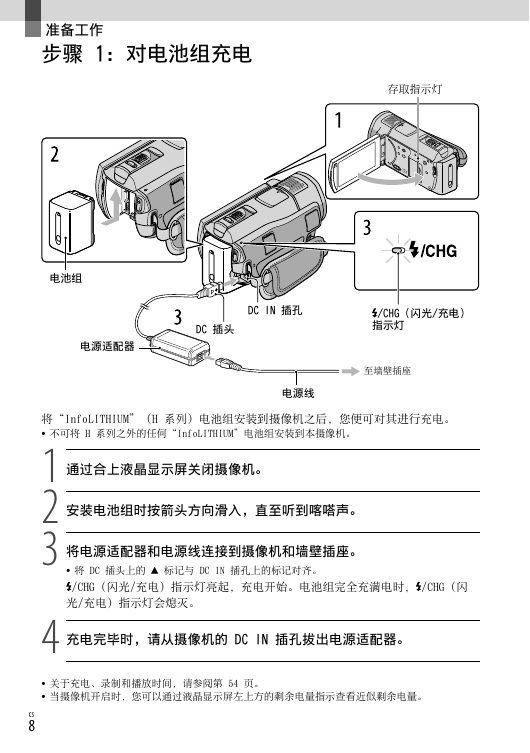

准备工作步骤 1：对电池组充电存取指示灯电池组电源适配器 DC IN 插孔 DC 插头 /CHG（闪光/充电）指示灯至墙壁插座电源线将“InfoLITHIUM”（H 系列）电池组安装到摄像机之后，您便可对其进行充电。  不可将 H 系列之外的任何“InfoLITHIUM”电池组安装到本摄像机。通过合上液晶显示屏关闭摄像机。安装电池组时按箭头方向滑入，直至听到喀嗒声。 1 2 3 4  将电源适配器和电源线连接到摄像机和墙壁插座。将 DC 插头上的  标记与 DC IN 插孔上的标记对齐。 /CHG（闪光/充电）指示灯亮起，充电开始。电池组完全充满电时， /CHG（闪光/充电）指示灯会熄灭。充电完毕时，请从摄像机的 DC IN 插孔拔出电源适配器。   关于充电、录制和播放时间，请参阅第 54 页。当摄像机开启时，您可以通过液晶显示屏左上方的剩余电量指示查看近似剩余电量。 CS 8
