投影机 ED-S3350/ED-X3400/ED-X3450 使用说明书 - 操作指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告 ► 使用前，请阅读 “ 使用说明书 - 安全指南 ” 和这些手册，以确保理解后正确地使用。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用的各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或财产损坏。  请参阅本符号后标明的页码。通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标 • VGA 及 XGA 为 International Business Machines Corporation 的注册商标。 • Apple 及 Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。 • Internet Explorer 为 Microsoft Corporation 商标。其他的公司名及商品名等为各公司的商标或注册商标。 1

目录目录  关于本说明书. . . . . . . . . . . 1 目录 . . . . . . . . . . . . . . 2 特点 . . . . . . . . . . . . . . 3 准备 . . . . . . . . . . . . . . 3 各部件名称. . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制按钮 . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 5 安装 . . . . . . . . . . . . . . 6 设置 . . . . . . . . . . . . . . 7 调节投影机的脚撑 . . . . . . . . 8 有关底部向上时使用的过滤器盖 . . 9 现有器材的连接 . . . . . . . . 10 连接电源 . . . . . . . . . . . 13 遥控器 . . . . . . . . . . . . .14 装入电池 . . . . . . . . . . . 14 使用遥控器 . . . . . . . . . . 15 电源开 / 关. . . . . . . . . . . .16 打开电源 . . . . . . . . . . . 16 关闭电源 . . . . . . . . . . . 16 操作 . . . . . . . . . . . . . .17 调节音量 . . . . . . . . . . . 17 暂时静音 . . . . . . . . . . . 17 选择输入信号 . . . . . . . . . 17 搜索输入信号 . . . . . . . . . 18 选择宽高比 . . . . . . . . . . 18 调节变焦和对焦 . . . . . . . . 18 自动进行图像调节 . . . . . . . . 19 调节位置 . . . . . . . . . . . 19 校正梯形失真 . . . . . . . . . 19 使用放大特性 . . . . . . . . . 20 静止屏幕 . . . . . . . . . . . 20 暂时清屏 . . . . . . . . . . . 20 操作电脑屏幕 . . . . . . . . . 21  图像菜单 . . . . . . . . . . . 25 亮度 , 对比度 , 伽马 , 色温 , 彩色 , 色调 , 清晰度 , 逐行 , 我的存储器影像菜单 . . . . . . . . . . . 28 宽高比 , 扫描度 , 垂直位置 , 水平位置 , 水平相位 , 水平尺寸 , 自动调节输入菜单 . . . . . . . . . . . 30 彩色空间 , COMPONENT, 视频格式 , 帧锁定 , 信息设置菜单 . . . . . . . . . . . 32 梯形校正 , 降噪模式 , 反转 , 音量屏幕菜单 . . . . . . . . . . . 33 语言 , 菜单位置 , 菜单亮度 , 多色清屏 , 启动画面 , 自选画面 , 自选画面锁定 , 消息选项菜单 . . . . . . . . . . . 36 搜索 , 自动关机 , 灯泡使用时间 , 过滤器使用时间 , 特殊设定维护 . . . . . . . . . . . . . .38 灯泡 . . . . . . . . . . . . . 38 空气过滤器 . . . . . . . . . . 40 其他维护 . . . . . . . . . . . 41 故障诊断. . . . . . . . . . . . .42 关于消息 . . . . . . . . . . . 42 关于指示灯 . . . . . . . . . . 44 容易误认为是故障的现象 . . . . 46 质保和售后服务 . . . . . . . . . .48 规格 . . . . . . . . . . . . . .48 多功能设置. . . . . . . . . . . .22 使用菜单功能 . . . . . . . . 22 简易菜单 . . . . . . . . . . . 23 宽高比 , 梯形校正 , 模式 , 亮度 , 对比度 , 彩色 , 色调 , 清晰度 , 降噪模式 , 反转 , 复位 , 过滤器使用时间 , 语言 , 进入高级菜单 ... 2

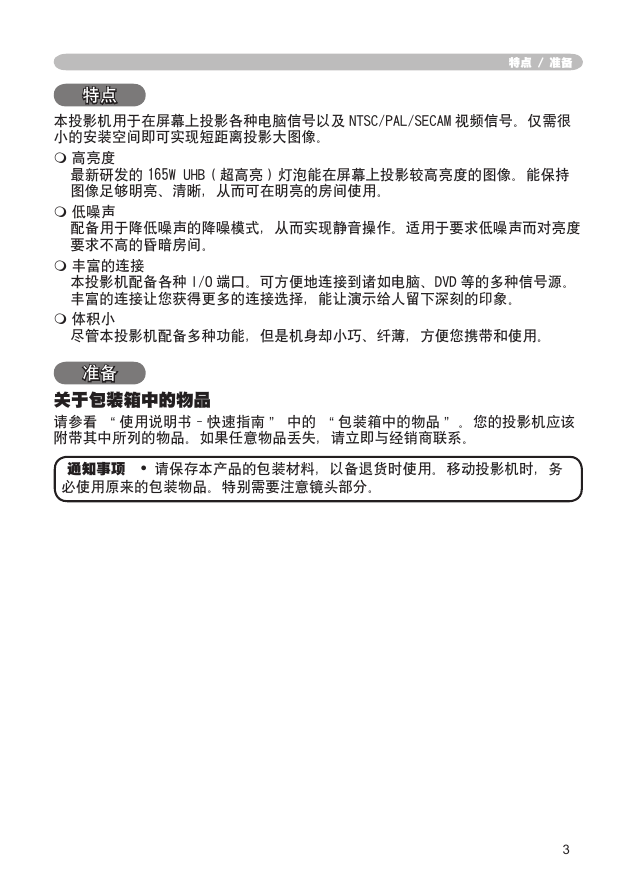

特点 / 准备特点本投影机用于在屏幕上投影各种电脑信号以及 NTSC/PAL/SECAM 视频信号。仅需很小的安装空间即可实现短距离投影大图像。  高亮度最新研发的 165W UHB（超高亮）灯泡能在屏幕上投影较高亮度的图像。能保持图像足够明亮、清晰，从而可在明亮的房间使用。  低噪声配备用于降低噪声的降噪模式，从而实现静音操作。适用于要求低噪声而对亮度要求不高的昏暗房间。  丰富的连接本投影机配备各种 I/O 端口。可方便地连接到诸如电脑、DVD 等的多种信号源。丰富的连接让您获得更多的连接选择，能让演示给人留下深刻的印象。  体积小尽管本投影机配备多种功能，但是机身却小巧、纤薄，方便您携带和使用。准备关于包装箱中的物品请参看 “ 使用说明书 - 快速指南 ” 中的 “ 包装箱中的物品 ”。您的投影机应该附带其中所列的物品。如果任意物品丢失，请立即与经销商联系。通知事项 • 请保存本产品的包装材料，以备退货时使用。移动投影机时，务必使用原来的包装物品。特别需要注意镜头部分。 3

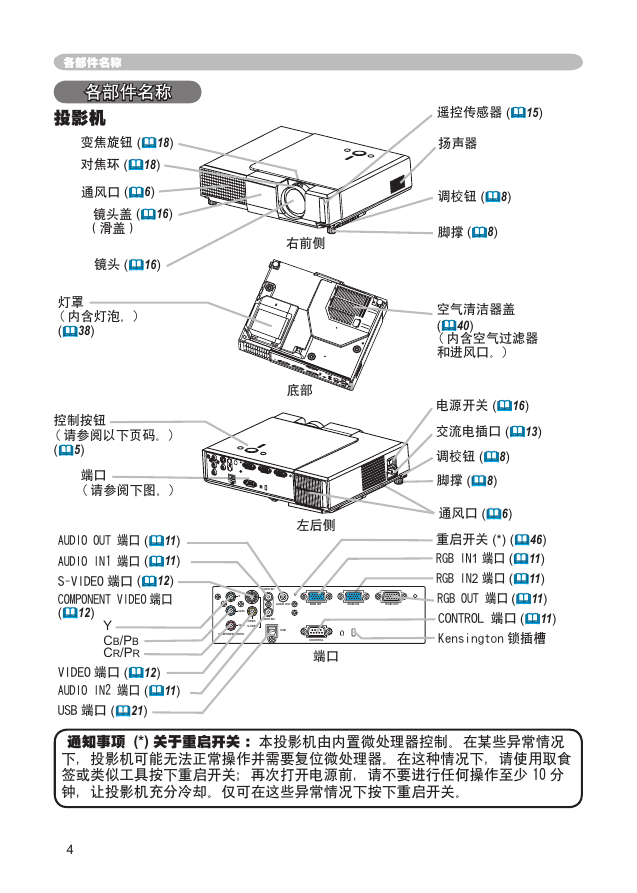

各部件名称各部件名称投影机变焦旋钮 (18) 对焦环 (18) 通风口 (6) 镜头盖 (16) （滑盖）镜头 (16) 灯罩 ( 内含灯泡。) (38) 控制按钮 ( 请参阅以下页码。) (5) 端口 ( 请参阅下图。) AUDIO OUT 端口 (11) AUDIO IN1 端口 (11) S-VIDEO 端口 (12) COMPONENT VIDEO 端口 (12) Y CB/PB CR/PR VIDEO 端口 (12) AUDIO IN2 端口 (11) USB 端口 (21) 遥控传感器 (15) 扬声器调校钮 (8) 脚撑 (8) 空气清洁器盖 (40) ( 内含空气过滤器和进风口。) 电源开关 (16) 交流电插口 (13) 调校钮 (8) 脚撑 (8) 通风口 (6) 重启开关 (*) (46) RGB IN1 端口 (11) RGB IN2 端口 (11) RGB OUT 端口 (11) CONTROL 端口 (11) Kensington 锁插槽右前侧底部左后侧 Y CB/PB CR/PR COMPONENT VIDEO AUDIO IN1 AUDIO OUT RGB IN1 RGB IN2 RGB OUT AUDIO IN2 VIDEO S-VIDEO USB CONTROL 端口通知事项 (*) 关于重启开关：本投影机由内置微处理器控制。在某些异常情况下，投影机可能无法正常操作并需要复位微处理器。在这种情况下，请使用取食签或类似工具按下重启开关；再次打开电源前，请不要进行任何操作至少 10 分钟，让投影机充分冷却。仅可在这些异常情况下按下重启开关。 4

各部件名称控制按钮 LAMP 指示灯 (44) TEMP 指示灯 (44) POWER 指示灯 (16) STANDBY/ON 按钮 (16) STANDBY/ON MENU LAMP TEMP POWER 光标按钮 ▲,▼,◄,► (22) INPUT INPUT 按钮 (17) 遥控器 RGB 按钮 (17) VIDEO 按钮 (17) ASPECT 按钮 (18) HOME 按钮 (21) MAGNIFY (20) ON 按钮 OFF 按钮 END 按钮 (21) FREEZE 按钮 (20) POSITION 按钮 (19) 光标按钮 ▲,▼,◄,►(22) ESC 按钮 (22) VIDEO RGB SEARCH STANDBY/ON ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON OFF END PAGE DOWN MUTE FREEZE KEYSTONE POSITION MENU ENTER ESC RESET SEARCH 按钮 (18) STANDBY/ON 按钮 (16) AUTO 按钮 (19) BLANK 按钮 (20) VOLUME 按钮 (17) PAGE UP 按钮 (21) MUTE 按钮 (17) PAGE DOWN 按钮 (21) KEYSTONE 按钮 (19) MENU 按钮 (22) ENTER 按钮 (22) RESET 按钮 (22) 5

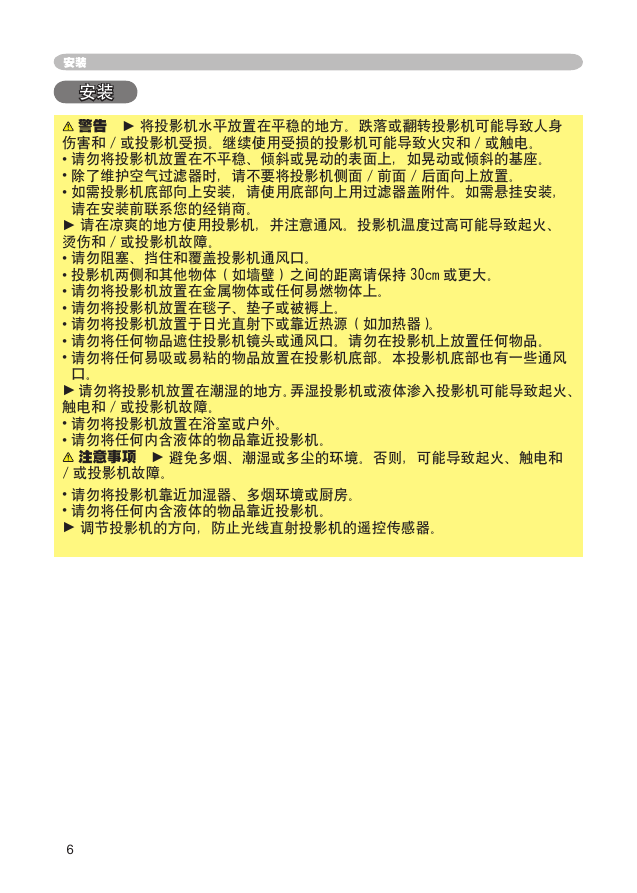

安装安装警告 ► 将投影机水平放置在平稳的地方。跌落或翻转投影机可能导致人身伤害和 / 或投影机受损。继续使用受损的投影机可能导致火灾和 / 或触电。 • 请勿将投影机放置在不平稳、倾斜或晃动的表面上，如晃动或倾斜的基座。 • 除了维护空气过滤器时，请不要将投影机侧面 / 前面 / 后面向上放置。 • 如需投影机底部向上安装，请使用底部向上用过滤器盖附件。如需悬挂安装，请在安装前联系您的经销商。 ► 请在凉爽的地方使用投影机，并注意通风。投影机温度过高可能导致起火、烫伤和 / 或投影机故障。 • 请勿阻塞、挡住和覆盖投影机通风口。 • 投影机两侧和其他物体（如墙壁）之间的距离请保持 30cm 或更大。 • 请勿将投影机放置在金属物体或任何易燃物体上。 • 请勿将投影机放置在毯子、垫子或被褥上。 • 请勿将投影机放置于日光直射下或靠近热源（如加热器）。 • 请勿将任何物品遮住投影机镜头或通风口。请勿在投影机上放置任何物品。 • 请勿将任何易吸或易粘的物品放置在投影机底部。本投影机底部也有一些通风口。 ► 请勿将投影机放置在潮湿的地方。弄湿投影机或液体渗入投影机可能导致起火、触电和 / 或投影机故障。 • 请勿将投影机放置在浴室或户外。 • 请勿将任何内含液体的物品靠近投影机。注意事项 ► 避免多烟、潮湿或多尘的环境。否则，可能导致起火、触电和 / 或投影机故障。 • 请勿将投影机靠近加湿器、多烟环境或厨房。 • 请勿将任何内含液体的物品靠近投影机。 ► 调节投影机的方向，防止光线直射投影机的遥控传感器。 6

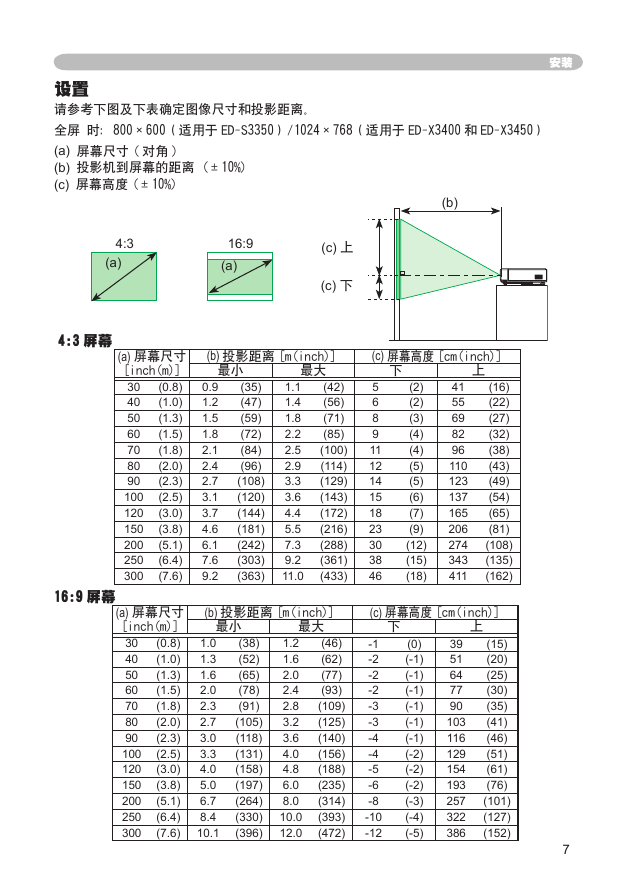

安装设置请参考下图及下表确定图像尺寸和投影距离。全屏时：800×600（适用于 ED-S3350）/1024×768（适用于 ED-X3400 和 ED-X3450） (a) 屏幕尺寸 ( 对角 ) (b) 投影机到屏幕的距离 (±10%) (c) 屏幕高度 (±10%) (b) 4:3 (a) 16:9 (a) (c) 上 (c) 下 4:3 屏幕 16:9 屏幕 (a) 屏幕尺寸 [inch(m)] (0.8) 30 (1.0) 40 (1.3) 50 60 (1.5) (1.8) 70 (2.0) 80 (2.3) 90 (2.5) 100 120 (3.0) (3.8) 150 (5.1) 200 (6.4) 250 300 (7.6) (a) 屏幕尺寸 [inch(m)] (0.8) 30 40 (1.0) (1.3) 50 (1.5) 60 (1.8) 70 (2.0) 80 90 (2.3) (2.5) 100 (3.0) 120 (3.8) 150 200 (5.1) (6.4) 250 300 (7.6) (b) 投影距离 [m(inch)] (c) 屏幕高度 [cm(inch)] 最小最大下上 0.9 1.2 1.5 1.8 2.1 2.4 2.7 3.1 3.7 4.6 6.1 7.6 9.2 (35) (47) (59) (72) (84) (96) (108) (120) (144) (181) (242) (303) (363) 1.1 1.4 1.8 2.2 2.5 2.9 3.3 3.6 4.4 5.5 7.3 9.2 11.0 (42) (56) (71) (85) (100) (114) (129) (143) (172) (216) (288) (361) (433) 5 6 8 9 11 12 14 15 18 23 30 38 46 (2) (2) (3) (4) (4) (5) (5) (6) (7) (9) (12) (15) (18) 41 55 69 82 96 110 123 137 165 206 274 343 411 (16) (22) (27) (32) (38) (43) (49) (54) (65) (81) (108) (135) (162) (b) 投影距离 [m(inch)] (c) 屏幕高度 [cm(inch)] 最小最大下上 1.0 1.3 1.6 2.0 2.3 2.7 3.0 3.3 4.0 5.0 6.7 8.4 10.1 (38) (52) (65) (78) (91) (105) (118) (131) (158) (197) (264) (330) (396) 1.2 1.6 2.0 2.4 2.8 3.2 3.6 4.0 4.8 6.0 8.0 10.0 12.0 (46) (62) (77) (93) (109) (125) (140) (156) (188) (235) (314) (393) (472) -1 -2 -2 -2 -3 -3 -4 -4 -5 -6 -8 -10 -12 (0) (-1) (-1) (-1) (-1) (-1) (-1) (-2) (-2) (-2) (-3) (-4) (-5) 39 51 64 77 90 103 116 129 154 193 257 322 386 (15) (20) (25) (30) (35) (41) (46) (51) (61) (76) (101) (127) (152) 7

安装调节投影机的脚撑警告 ► 请勿在使用时或使用后立即调节投影机的脚撑。投影机处于高温状态时操作可能导致烫伤和 / 或投影机故障。注意事项 ► 在不能保持本机平衡的情况下按调校钮，本机有可能摔落或倾倒，导致损伤和故障。请务必在保持本机平衡的状态下按调校钮。 ► 除脚撑调节的倾斜之外，请将投影机水平放置。如果需要安装投影机的表面不平，或如果需要调节投影角度，可以用脚撑进行调节。脚撑的调节范围为 0°到 9°。脚撑调校钮影机两侧。 1. 确保投影机足够冷却后，握住投影机的同时按住调校钮。调校钮和脚撑位于投 2. 提起投影机，调节高度，松开调校钮。松开调校钮后，调校结果被固定。 3. 必要时，也可以用手转动脚撑微调投影机的高度。 8
