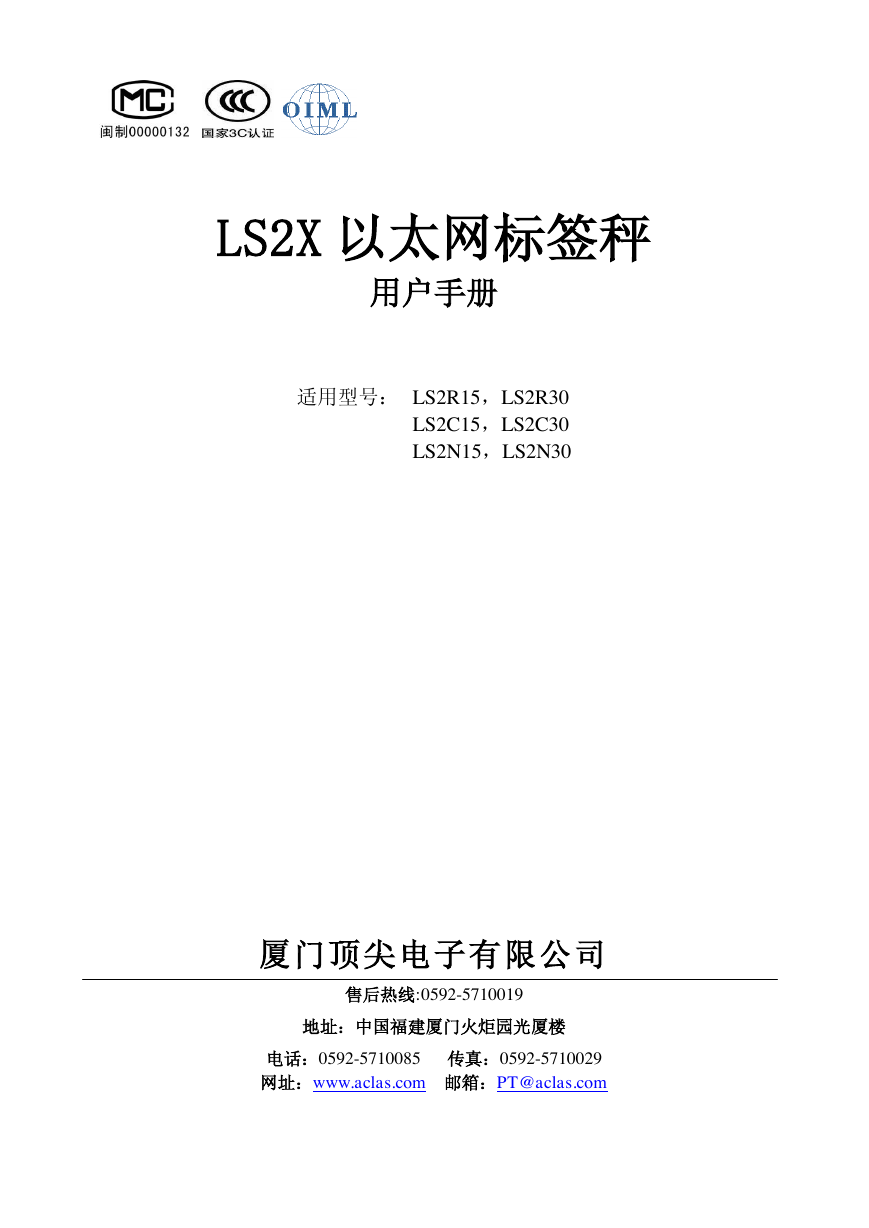

LS2X 以太网标签秤用户手册适用型号： LS2R15，LS2R30 LS2C15，LS2C30 LS2N15，LS2N30 厦门顶尖电子有限公司售后热线:0592-5710019 地址：中国福建厦门火炬园光厦楼电话：0592-5710085 传真：0592-5710029 网址：www.aclas.com 邮箱：PT@aclas.com

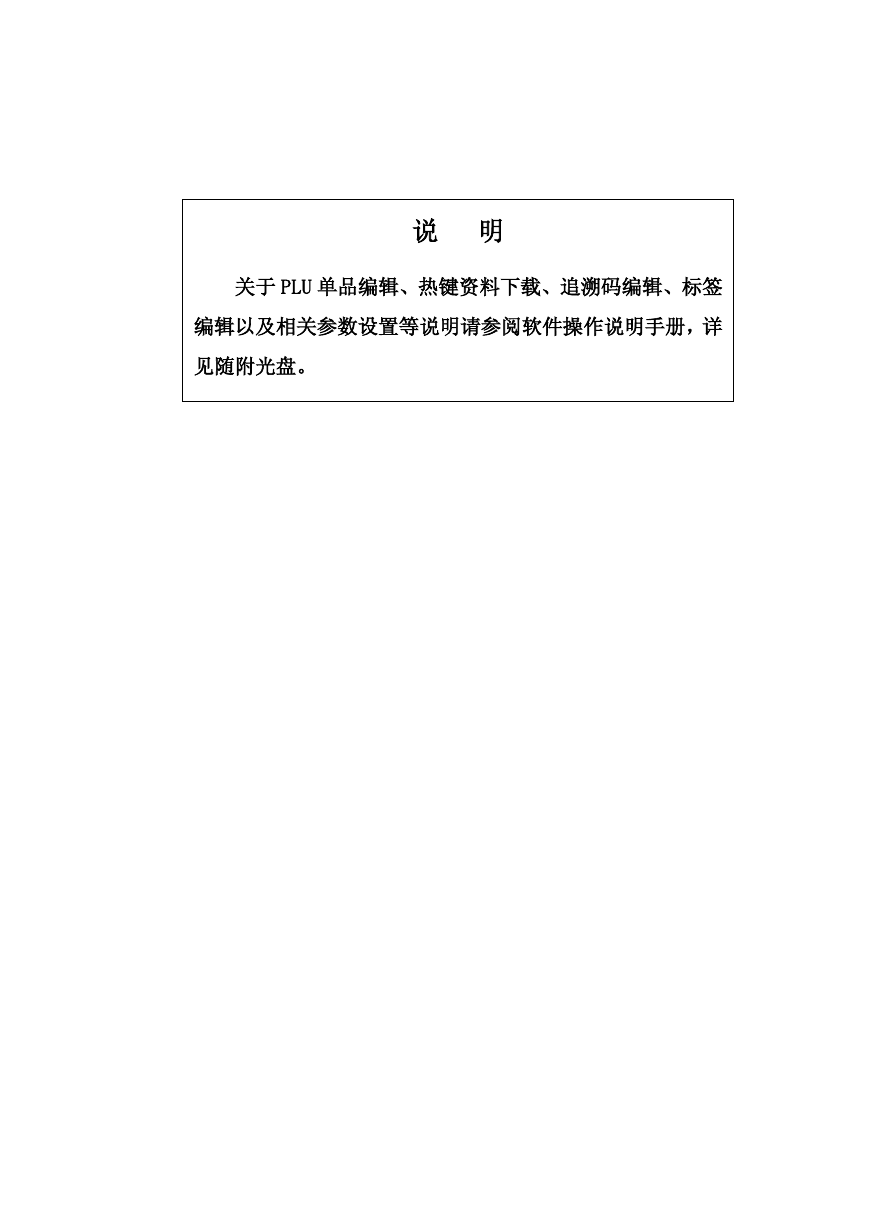

说明关于 PLU 单品编辑、热键资料下载、追溯码编辑、标签编辑以及相关参数设置等说明请参阅软件操作说明手册，详见随附光盘。

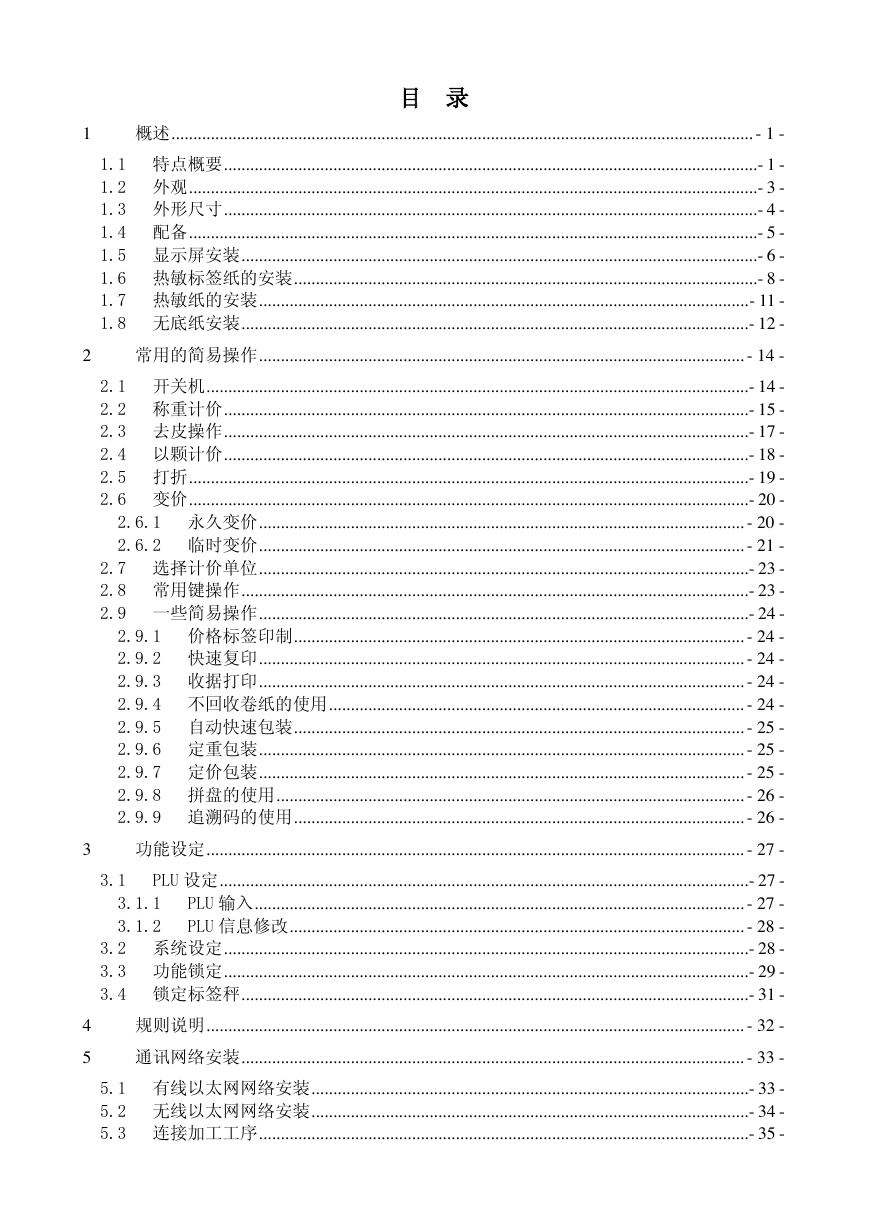

目录 1 概述 ..................................................................................................................................... - 1 - 1.1 特点概要 .......................................................................................................................... - 1 - 1.2 外观 .................................................................................................................................. - 3 - 1.3 外形尺寸 .......................................................................................................................... - 4 - 1.4 配备 .................................................................................................................................. - 5 - 1.5 显示屏安装 ...................................................................................................................... - 6 - 1.6 热敏标签纸的安装 .......................................................................................................... - 8 - 1.7 热敏纸的安装 ................................................................................................................ - 11 - 1.8 无底纸安装 .................................................................................................................... - 12 - 2 常用的简易操作 ............................................................................................................... - 14 - 2.1 开关机 ............................................................................................................................ - 14 - 2.2 称重计价 ........................................................................................................................ - 15 - 2.3 去皮操作 ........................................................................................................................ - 17 - 2.4 以颗计价 ........................................................................................................................ - 18 - 2.5 打折 ................................................................................................................................ - 19 - 2.6 变价 ................................................................................................................................ - 20 - 2.6.1 永久变价 ............................................................................................................... - 20 - 2.6.2 临时变价 ............................................................................................................... - 21 - 2.7 选择计价单位 ................................................................................................................ - 23 - 2.8 常用键操作 .................................................................................................................... - 23 - 2.9 一些简易操作 ................................................................................................................ - 24 - 2.9.1 价格标签印制 ....................................................................................................... - 24 - 2.9.2 快速复印 ............................................................................................................... - 24 - 2.9.3 收据打印 ............................................................................................................... - 24 - 2.9.4 不回收卷纸的使用 ............................................................................................... - 24 - 2.9.5 自动快速包装 ....................................................................................................... - 25 - 2.9.6 定重包装 ............................................................................................................... - 25 - 2.9.7 定价包装 ............................................................................................................... - 25 - 2.9.8 拼盘的使用 ........................................................................................................... - 26 - 2.9.9 追溯码的使用 ....................................................................................................... - 26 - 3 功能设定 ........................................................................................................................... - 27 - 3.1 3.1.1 3.1.2 PLU 设定 ......................................................................................................................... - 27 - PLU 输入 ................................................................................................................ - 27 - PLU 信息修改 ........................................................................................................ - 28 - 3.2 系统设定 ........................................................................................................................ - 28 - 3.3 功能锁定 ........................................................................................................................ - 29 - 3.4 锁定标签秤 .................................................................................................................... - 31 - 4 5 规则说明 ........................................................................................................................... - 32 - 通讯网络安装 ................................................................................................................... - 33 - 5.1 有线以太网网络安装 .................................................................................................... - 33 - 5.2 无线以太网网络安装 .................................................................................................... - 34 - 5.3 连接加工工序 ................................................................................................................ - 35 -

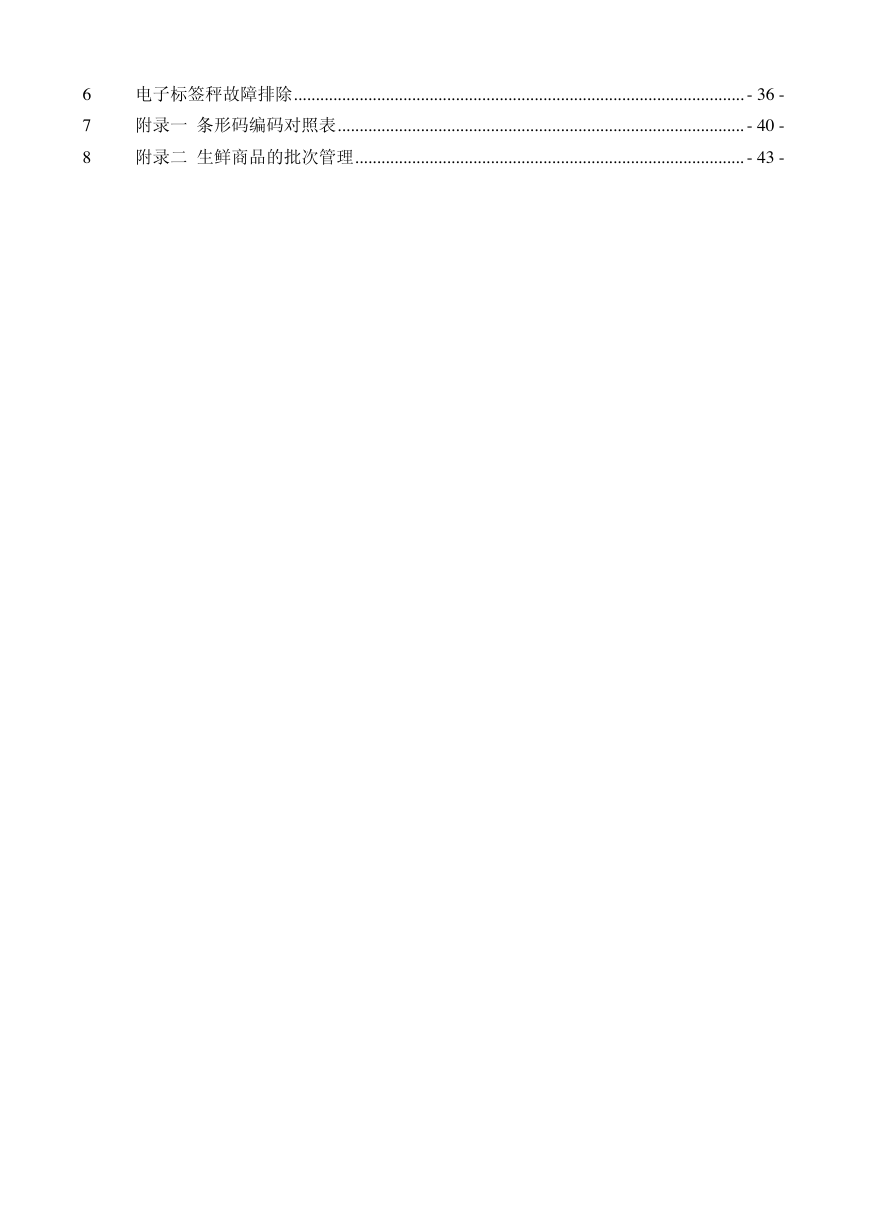

电子标签秤故障排除 ....................................................................................................... - 36 - 附录一条形码编码对照表 ............................................................................................. - 40 - 附录二生鲜商品的批次管理 ......................................................................................... - 43 - 6 7 8

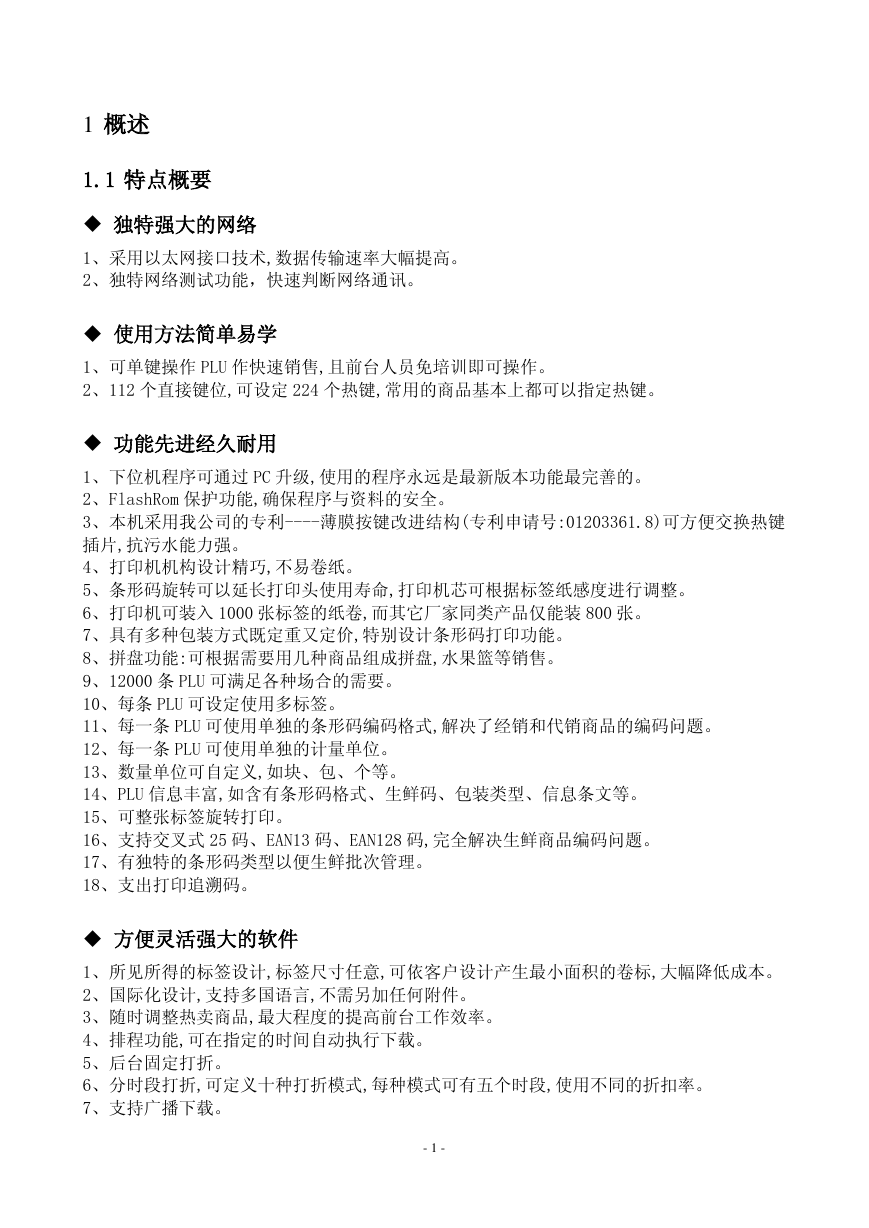

1 概述 1.1 特点概要  独特强大的网络 1、采用以太网接口技术,数据传输速率大幅提高。 2、独特网络测试功能，快速判断网络通讯。  使用方法简单易学 1、可单键操作 PLU 作快速销售,且前台人员免培训即可操作。 2、112 个直接键位,可设定 224 个热键,常用的商品基本上都可以指定热键。  功能先进经久耐用 1、下位机程序可通过 PC 升级,使用的程序永远是最新版本功能最完善的。 2、FlashRom 保护功能,确保程序与资料的安全。 3、本机采用我公司的专利----薄膜按键改进结构(专利申请号:01203361.8)可方便交换热键插片,抗污水能力强。 4、打印机机构设计精巧,不易卷纸。 5、条形码旋转可以延长打印头使用寿命,打印机芯可根据标签纸感度进行调整。 6、打印机可装入 1000 张标签的纸卷,而其它厂家同类产品仅能装 800 张。 7、具有多种包装方式既定重又定价,特别设计条形码打印功能。 8、拼盘功能:可根据需要用几种商品组成拼盘,水果篮等销售。 9、12000 条 PLU 可满足各种场合的需要。 10、每条 PLU 可设定使用多标签。 11、每一条 PLU 可使用单独的条形码编码格式,解决了经销和代销商品的编码问题。 12、每一条 PLU 可使用单独的计量单位。 13、数量单位可自定义,如块、包、个等。 14、PLU 信息丰富,如含有条形码格式、生鲜码、包装类型、信息条文等。 15、可整张标签旋转打印。 16、支持交叉式 25 码、EAN13 码、EAN128 码,完全解决生鲜商品编码问题。 17、有独特的条形码类型以便生鲜批次管理。 18、支出打印追溯码。  方便灵活强大的软件 1、所见所得的标签设计,标签尺寸任意,可依客户设计产生最小面积的卷标,大幅降低成本。 2、国际化设计,支持多国语言,不需另加任何附件。 3、随时调整热卖商品,最大程度的提高前台工作效率。 4、排程功能,可在指定的时间自动执行下载。 5、后台固定打折。 6、分时段打折,可定义十种打折模式,每种模式可有五个时段,使用不同的折扣率。 7、支持广播下载。 - 1 -

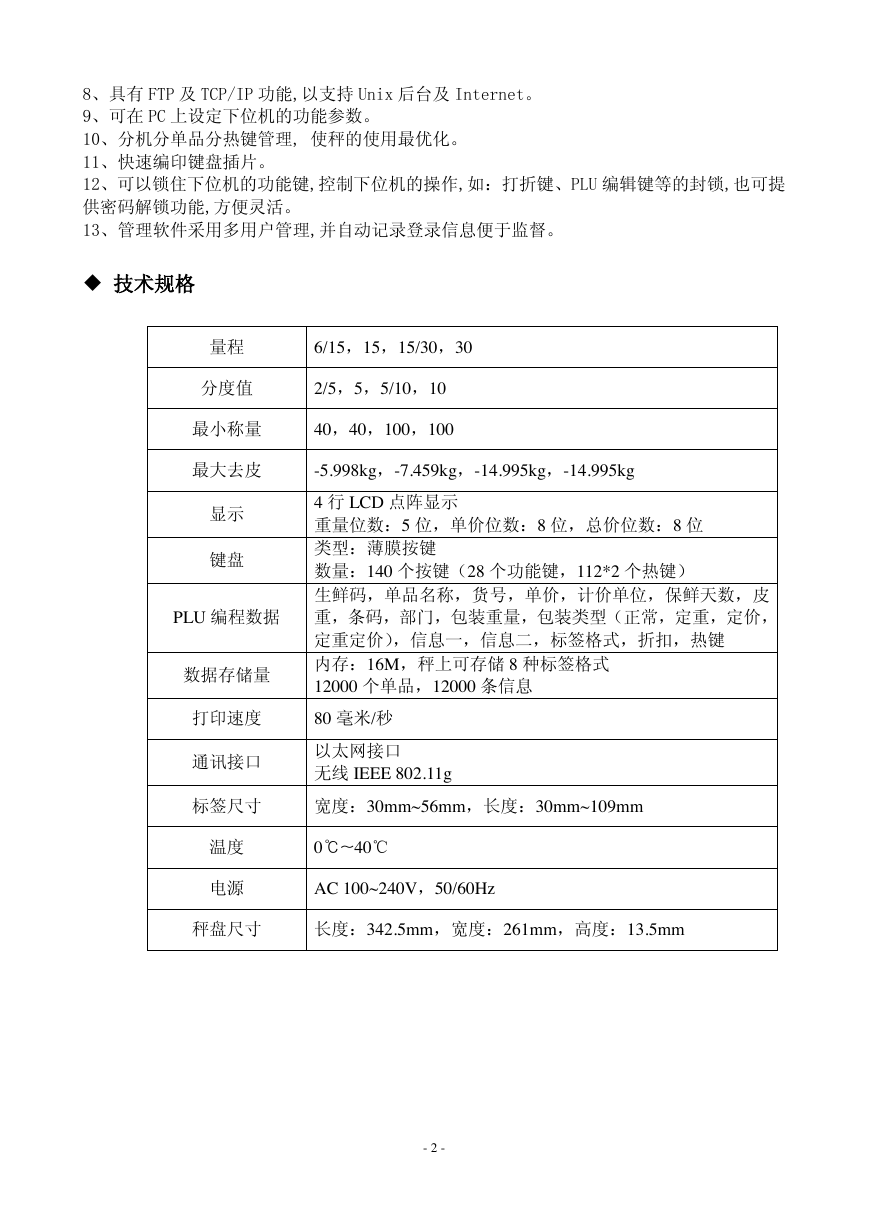

8、具有 FTP 及 TCP/IP 功能,以支持 Unix 后台及 Internet。 9、可在 PC 上设定下位机的功能参数。 10、分机分单品分热键管理, 使秤的使用最优化。 11、快速编印键盘插片。 12、可以锁住下位机的功能键,控制下位机的操作,如：打折键、PLU 编辑键等的封锁,也可提供密码解锁功能,方便灵活。 13、管理软件采用多用户管理,并自动记录登录信息便于监督。  技术规格量程 6/15，15，15/30，30 分度值 2/5，5，5/10，10 最小称量 40，40，100，100 最大去皮 -5.998kg，-7.459kg，-14.995kg，-14.995kg 显示键盘 PLU 编程数据数据存储量 4 行 LCD 点阵显示重量位数：5 位，单价位数：8 位，总价位数：8 位类型：薄膜按键数量：140 个按键（28 个功能键，112*2 个热键）生鲜码，单品名称，货号，单价，计价单位，保鲜天数，皮重，条码，部门，包装重量，包装类型（正常，定重，定价，定重定价），信息一，信息二，标签格式，折扣，热键内存：16M，秤上可存储 8 种标签格式 12000 个单品，12000 条信息打印速度 80 毫米/秒通讯接口以太网接口无线 IEEE 802.11g 标签尺寸宽度：30mm~56mm，长度：30mm~109mm 温度电源 0℃~40℃ AC 100~240V，50/60Hz 秤盘尺寸长度：342.5mm，宽度：261mm，高度：13.5mm - 2 -

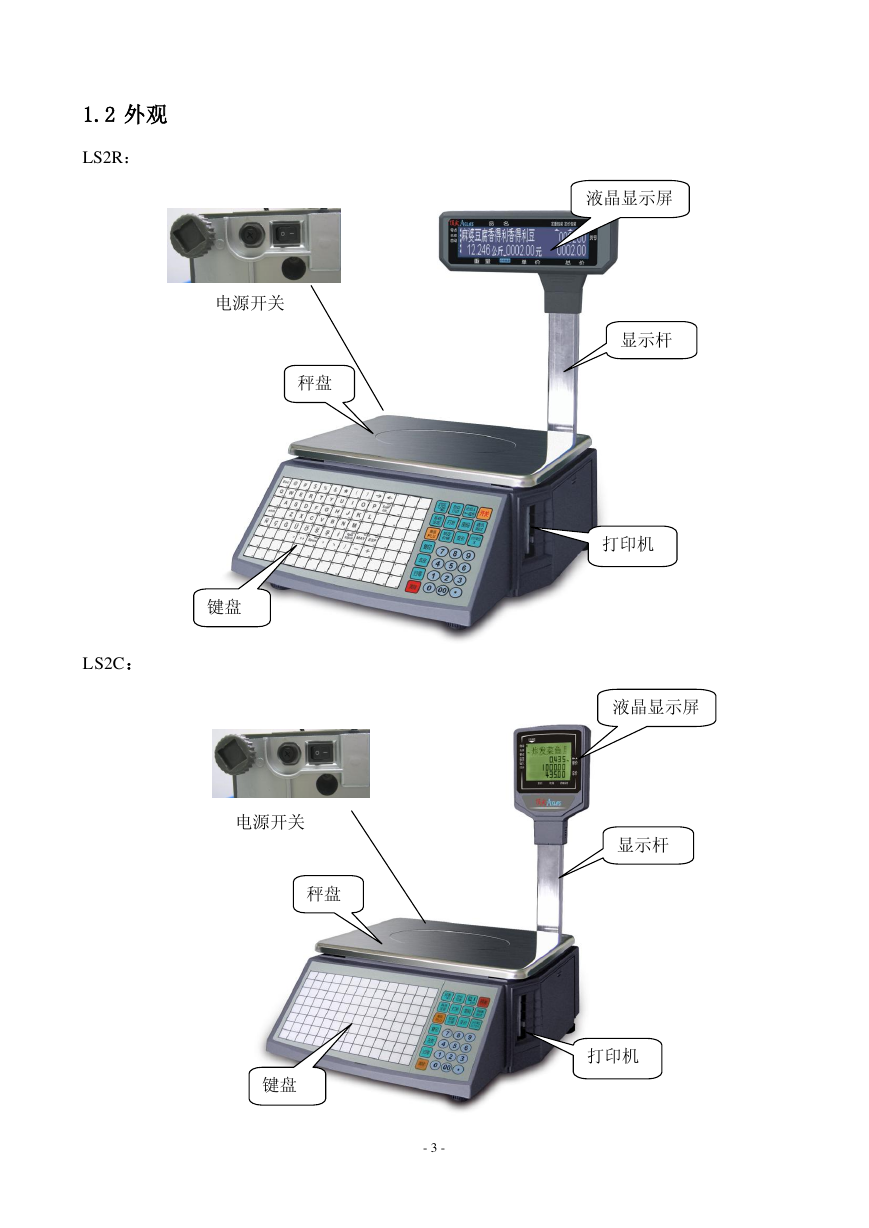

1.2 外观 LS2R： LS2C：液晶显示屏显示杆打印机液晶显示屏显示杆电源开关秤盘键盘电源开关秤盘打印机键盘 - 3 -

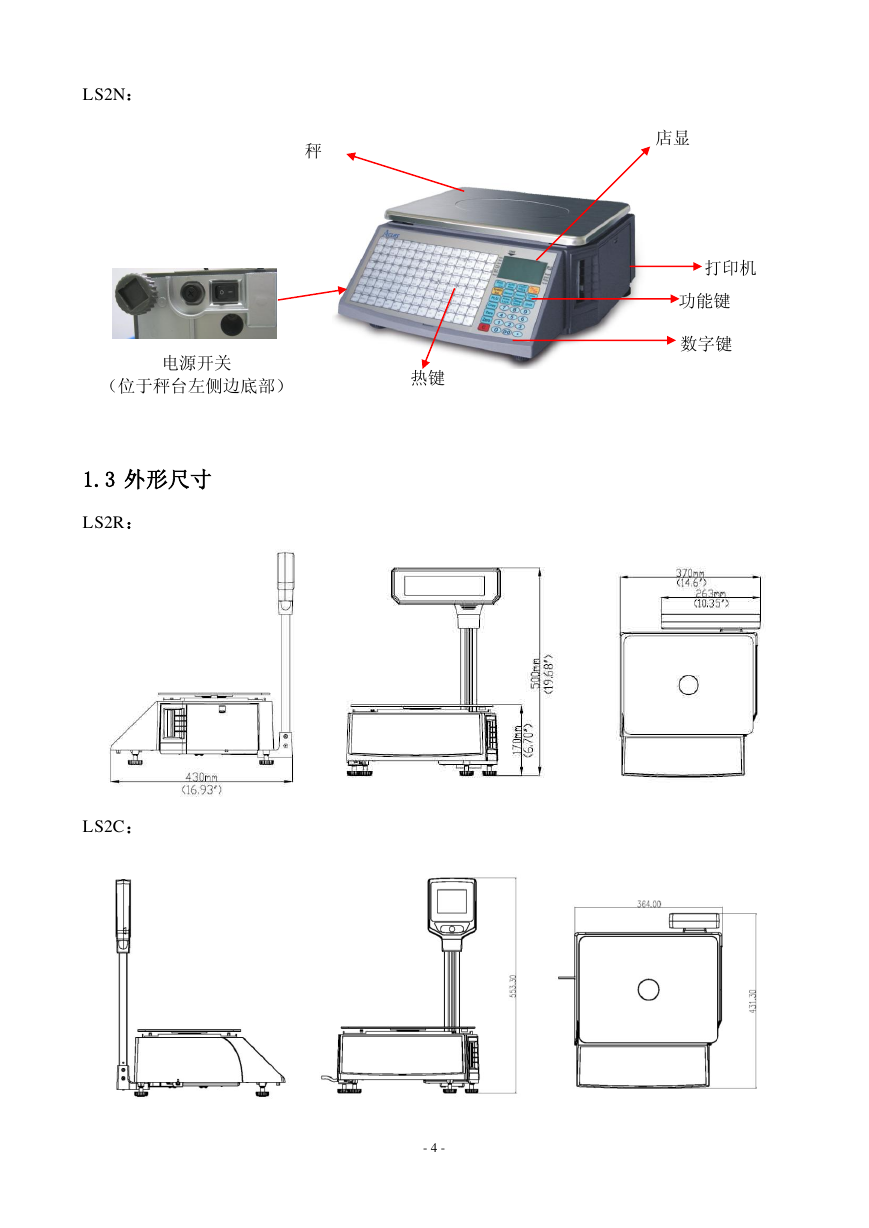

LS2N：秤盘电源开关（位于秤台左侧边底部） 1.3 外形尺寸 LS2R： LS2C：店显打印机功能键数字键热键 - 4 -
