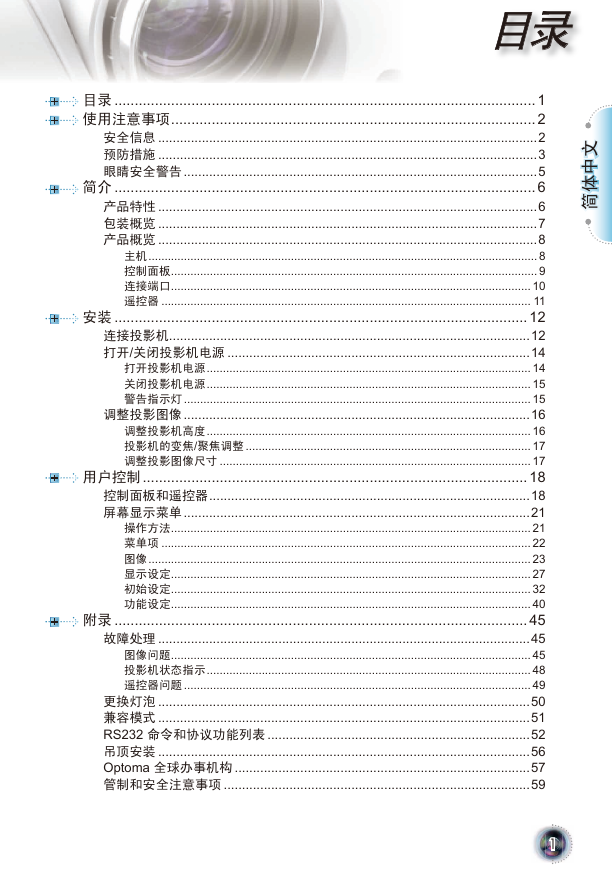

目录目录 ........................................................................................................1 使用注意事项 ..........................................................................................2 安全信息 ........................................................................................................2 预防措施 ........................................................................................................3 眼睛安全警告 .................................................................................................5 简介 ........................................................................................................6 产品特性 ........................................................................................................6 包装概览 ........................................................................................................7 产品概览 ........................................................................................................8 主机 ........................................................................................................................ 8 控制面板 ................................................................................................................. 9 连接端口 ............................................................................................................... 10 遥控器 .................................................................................................................. 11 安装 ......................................................................................................12 连接投影机 ...................................................................................................12 打开/关闭投影机电源 ...................................................................................14 打开投影机电源 .................................................................................................... 14 关闭投影机电源 .................................................................................................... 15 警告指示灯 ........................................................................................................... 15 调整投影图像 ...............................................................................................16 调整投影机高度 .................................................................................................... 16 投影机的变焦/聚焦调整 ........................................................................................ 17 调整投影图像尺寸 ................................................................................................ 17 用户控制 ...............................................................................................18 控制面板和遥控器 ........................................................................................18 屏幕显示菜单 ...............................................................................................21 操作方法 ............................................................................................................... 21 菜单项 .................................................................................................................. 22 图像 ...................................................................................................................... 23 显示设定 ............................................................................................................... 27 初始设定 ............................................................................................................... 32 功能设定 ............................................................................................................... 40 附录 ......................................................................................................45 故障处理 ......................................................................................................45 图像问题 ............................................................................................................... 45 投影机状态指示 .................................................................................................... 48 遥控器问题 ........................................................................................................... 49 更换灯泡 ......................................................................................................50 兼容模式 ......................................................................................................51 RS232 命令和协议功能列表 ........................................................................52 吊顶安装 ......................................................................................................56 Optoma 全球办事机构 .................................................................................57 管制和安全注意事项 ....................................................................................59 文中体简 1

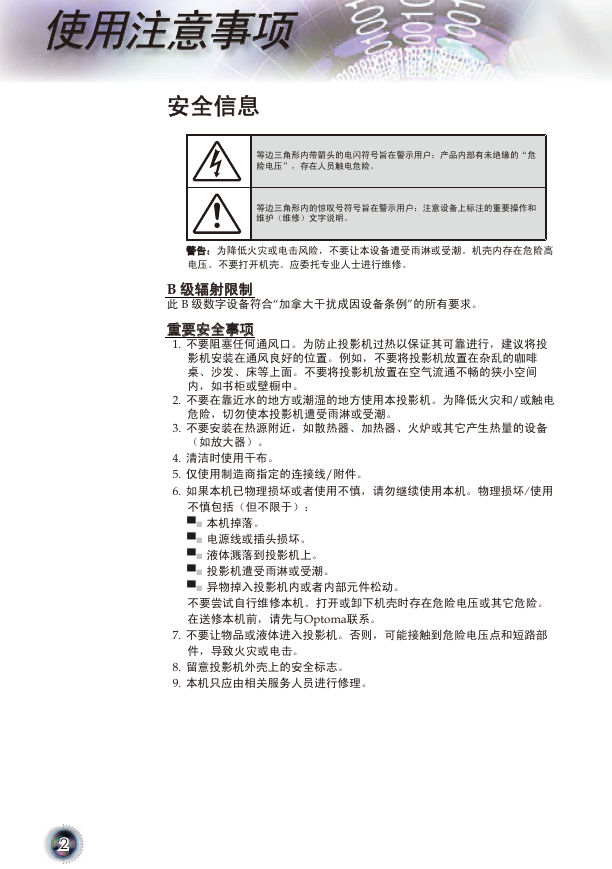

使用注意事项安全信息等边三角形内带箭头的电闪符号旨在警示用户：产品内部有未绝缘的“危险电压”，存在人员触电危险。等边三角形内的惊叹号符号旨在警示用户：注意设备上标注的重要操作和维护（维修）文字说明。警告：为降低火灾或电击风险，不要让本设备遭受雨淋或受潮。机壳内存在危险高电压。不要打开机壳。应委托专业人士进行维修。 B 级辐射限制此 B 级数字设备符合“加拿大干扰成因设备条例”的所有要求。重要安全事项 1. 不要阻塞任何通风口。为防止投影机过热以保证其可靠进行，建议将投影机安装在通风良好的位置。例如，不要将投影机放置在杂乱的咖啡桌、沙发、床等上面。不要将投影机放置在空气流通不畅的狭小空间内，如书柜或壁橱中。 2. 不要在靠近水的地方或潮湿的地方使用本投影机。为降低火灾和/或触电危险，切勿使本投影机遭受雨淋或受潮。 3. 不要安装在热源附近，如散热器、加热器、火炉或其它产生热量的设备（如放大器）。 4. 清洁时使用干布。 5. 仅使用制造商指定的连接线/附件。 6. 如果本机已物理损坏或者使用不慎，请勿继续使用本机。物理损坏/使用不慎包括（但不限于）： ▀■ 本机掉落。 ▀■ 电源线或插头损坏。 ▀■ 液体溅落到投影机上。 ▀■ 投影机遭受雨淋或受潮。 ▀■ 异物掉入投影机内或者内部元件松动。不要尝试自行维修本机。打开或卸下机壳时存在危险电压或其它危险。在送修本机前，请先与Optoma联系。 7. 不要让物品或液体进入投影机。否则，可能接触到危险电压点和短路部件，导致火灾或电击。 8. 留意投影机外壳上的安全标志。 9. 本机只应由相关服务人员进行修理。 2

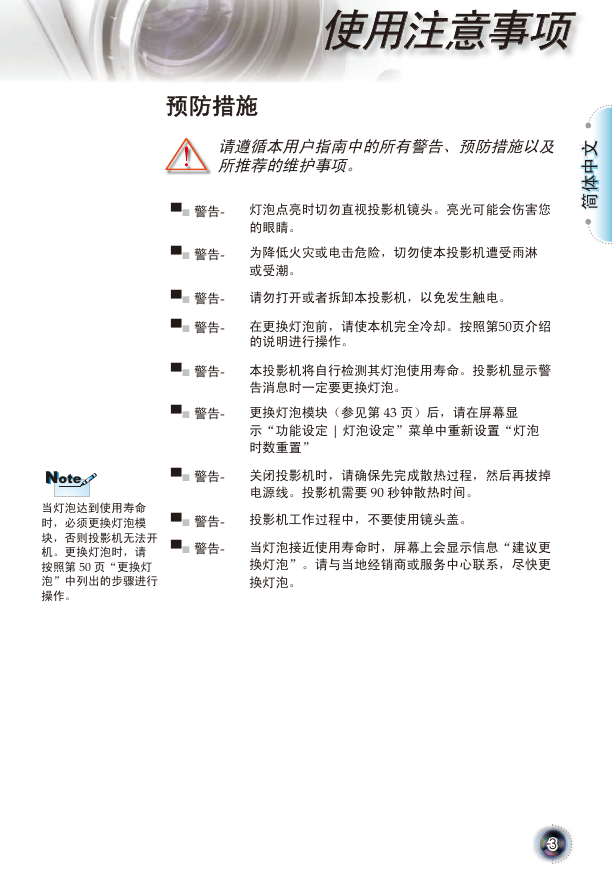

使用注意事项预防措施文中体简请遵循本用户指南中的所有警告、预防措施以及所推荐的维护事项。 ▀■ 警告- 灯泡点亮时切勿直视投影机镜头。亮光可能会伤害您的眼睛。 ▀■ 警告- 为降低火灾或电击危险，切勿使本投影机遭受雨淋或受潮。 ▀■ 警告- 请勿打开或者拆卸本投影机，以免发生触电。 ▀■ 警告- 在更换灯泡前，请使本机完全冷却。按照第50页介绍的说明进行操作。 ▀■ 警告- 本投影机将自行检测其灯泡使用寿命。投影机显示警告消息时一定要更换灯泡。 ▀■ 警告- 更换灯泡模块（参见第 43 页）后，请在屏幕显示“功能设定 | 灯泡设定”菜单中重新设置“灯泡时数重置” ▀■ 警告- 关闭投影机时，请确保先完成散热过程，然后再拔掉电源线。投影机需要 90 秒钟散热时间。 ▀■ 警告- 投影机工作过程中，不要使用镜头盖。 ▀■ 警告- 当灯泡接近使用寿命时，屏幕上会显示信息“建议更换灯泡”。请与当地经销商或服务中心联系，尽快更换灯泡。 NoteNote 当灯泡达到使用寿命时，必须更换灯泡模块，否则投影机无法开机。更换灯泡时，请按照第 50 页“更换灯泡”中列出的步骤进行操作。 3

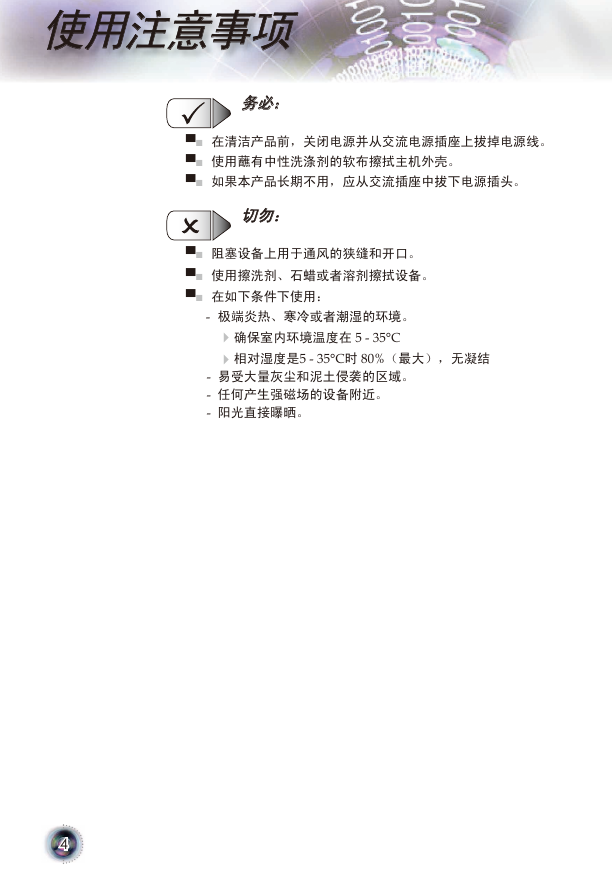

使用注意事项务必： ▀■ 在清洁产品前，关闭电源并从交流电源插座上拔掉电源线。 ▀■ 使用蘸有中性洗涤剂的软布擦拭主机外壳。 ▀■ 如果本产品长期不用，应从交流插座中拔下电源插头。切勿： ▀■ 阻塞设备上用于通风的狭缝和开口。 ▀■ 使用擦洗剂、石蜡或者溶剂擦拭设备。 ▀■ 在如下条件下使用： - 极端炎热、寒冷或者潮湿的环境。  确保室内环境温度在 5 - 35°C  相对湿度是5 - 35°C时 80%（最大），无凝结 - 易受大量灰尘和泥土侵袭的区域。 - 任何产生强磁场的设备附近。 - 阳光直接曝晒。 4

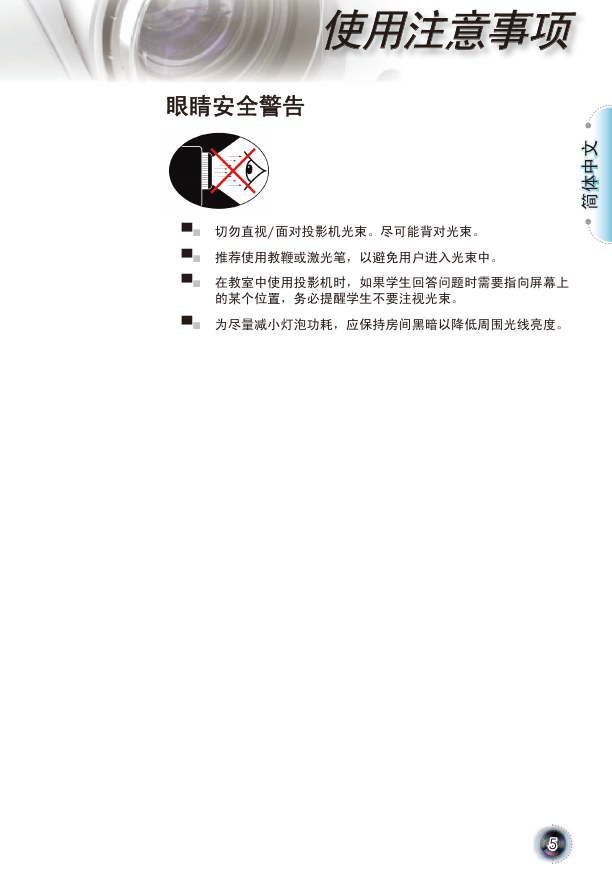

使用注意事项眼睛安全警告文中体简 ▀■ 切勿直视/面对投影机光束。尽可能背对光束。 ▀■ 推荐使用教鞭或激光笔，以避免用户进入光束中。 ▀■ 在教室中使用投影机时，如果学生回答问题时需要指向屏幕上的某个位置，务必提醒学生不要注视光束。 ▀■ 为尽量减小灯泡功耗，应保持房间黑暗以降低周围光线亮度。 5

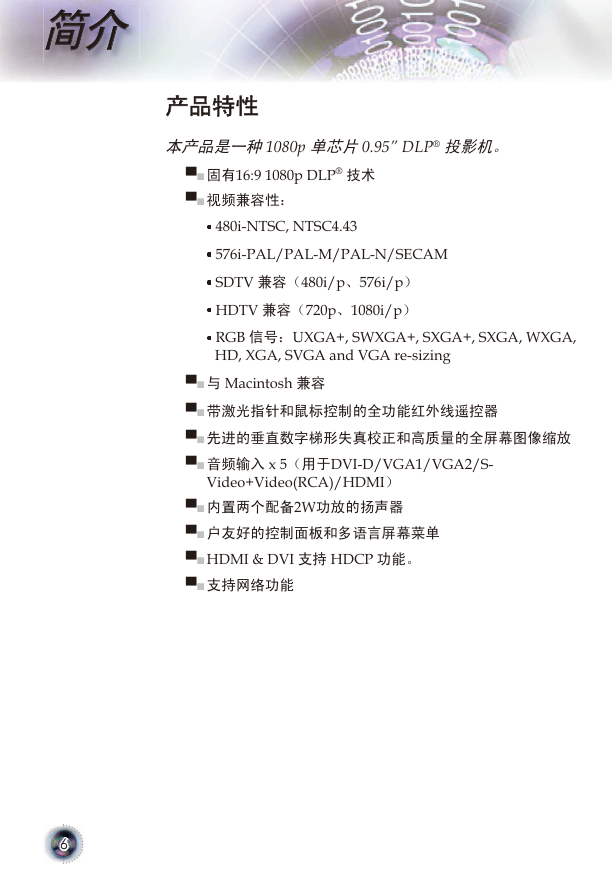

产品特性本产品是一种 1080p 单芯片 0.95” DLP® 投影机。 ▀■ 固有16:9 1080p DLP® 技术 ▀■ 视频兼容性： ▪ 480i-NTSC, NTSC4.43 ▪ 576i-PAL/PAL-M/PAL-N/SECAM ▪ SDTV 兼容（480i/p、576i/p） ▪ HDTV 兼容（720p、1080i/p） ▪ RGB 信号：UXGA+, SWXGA+, SXGA+, SXGA, WXGA, HD, XGA, SVGA and VGA re-sizing ▀■ 与 Macintosh 兼容 ▀■ 带激光指针和鼠标控制的全功能红外线遥控器 ▀■ 先进的垂直数字梯形失真校正和高质量的全屏幕图像缩放 ▀■ 音频输入 x 5（用于DVI-D/VGA1/VGA2/S- Video+Video(RCA)/HDMI） ▀■ 内置两个配备2W功放的扬声器 ▀■ 户友好的控制面板和多语言屏幕菜单 ▀■ HDMI & DVI 支持 HDCP 功能。 ▀■ 支持网络功能简介 6

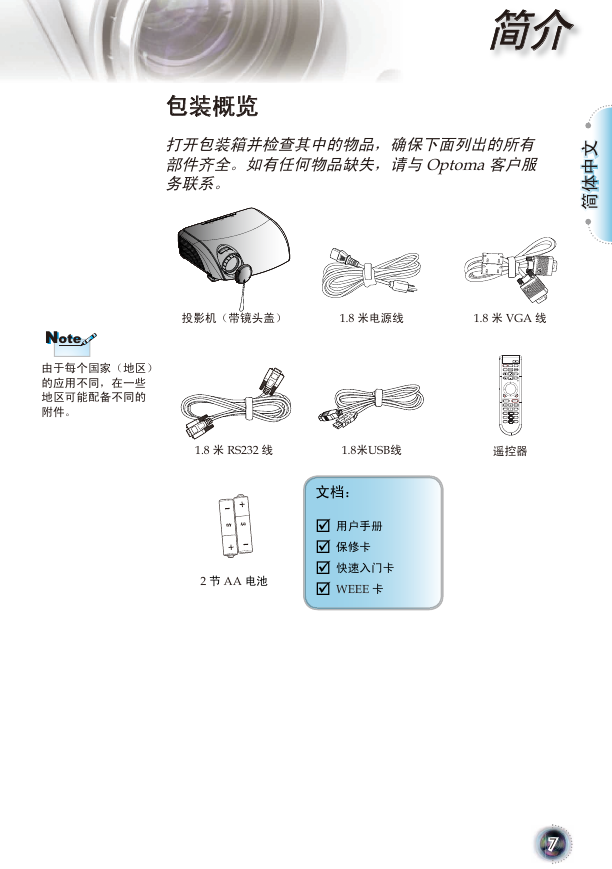

简介包装概览打开包装箱并检查其中的物品，确保下面列出的所有部件齐全。如有任何物品缺失，请与 Optoma 客户服务联系。 / / / / 文中体简 NoteNote 由于每个国家（地区）的应用不同，在一些地区可能配备不同的附件。投影机（带镜头盖） 1.8 米电源线 1.8 米 VGA 线 Laser AV Mute Re-sync Display Volume Pg Pg 、、、、 Menu Enter Source Lock PIP 2 D IV 5 Format 1 SRC 4 Swap 3 Video VGA-1 6 7 HDMI S-Video VGA-2 8 9 0 1.8 米 RS232 线 1.8米USB线遥控器文档：  用户手册  保修卡  快速入门卡  WEEE 卡 2 节 AA 电池 7

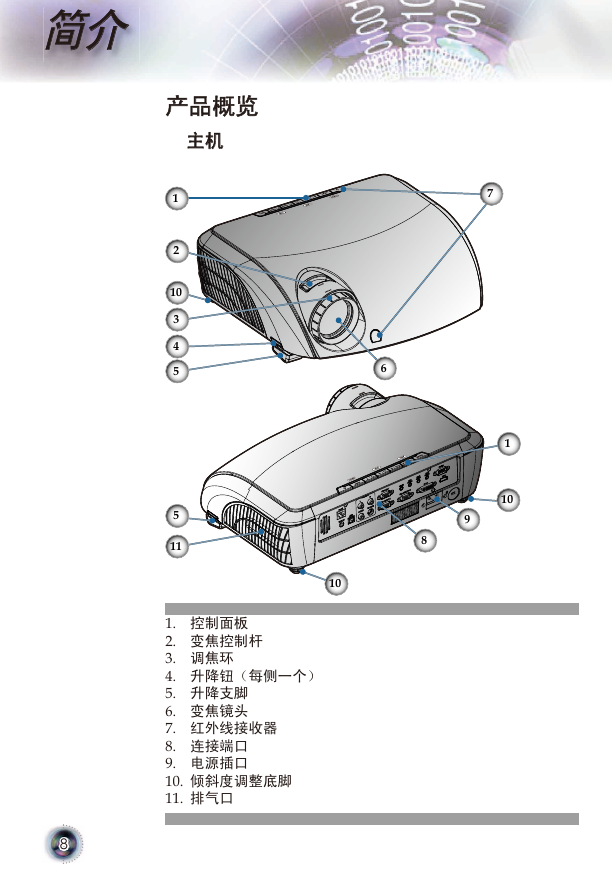

简介产品概览主机 1 2 10 3 4 5 5 11 / / / / 7 6 / / / / 1 10 9 8 10 1. 控制面板 2. 变焦控制杆 3. 调焦环 4. 升降钮（每侧一个） 5. 升降支脚 6. 变焦镜头 7. 红外线接收器 8. 连接端口 9. 电源插口 10. 倾斜度调整底脚 11. 排气口 8
