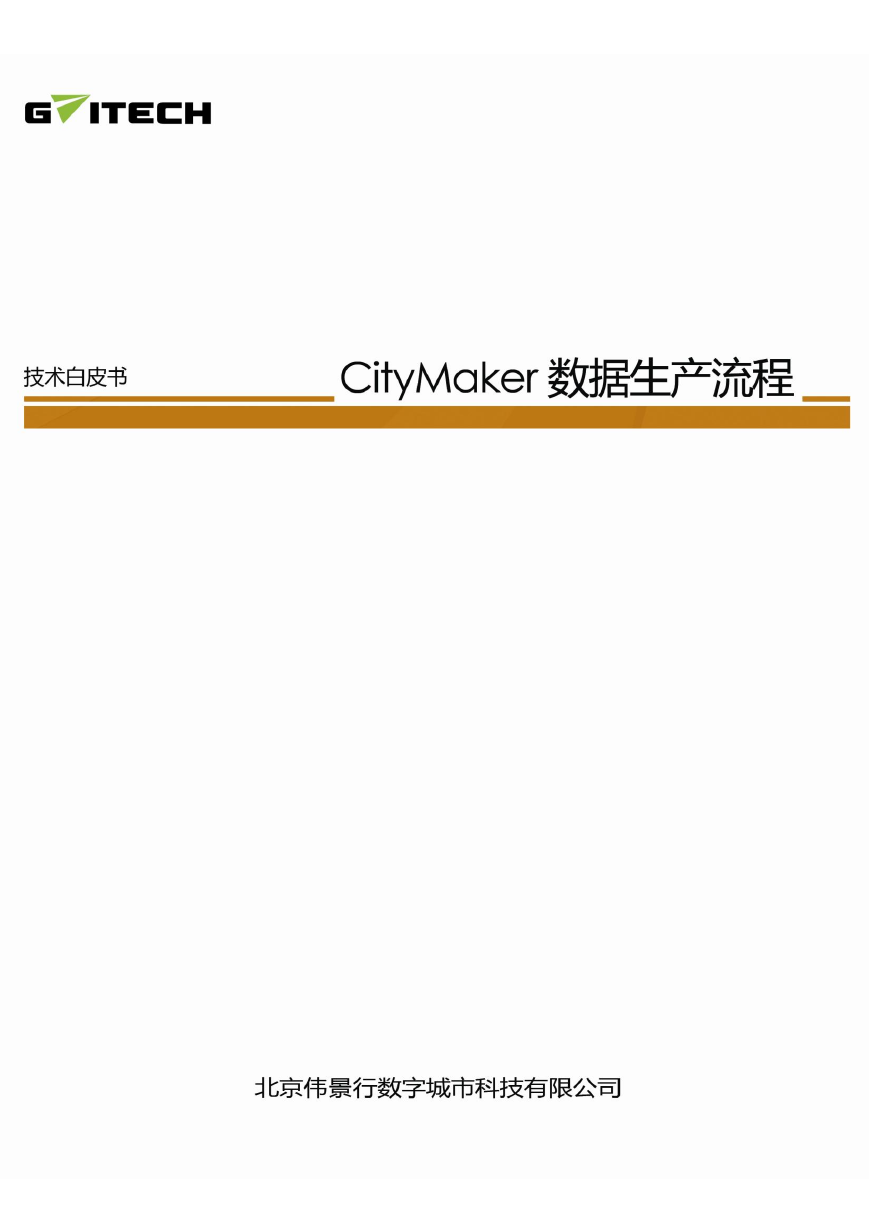

技术白皮书 CityMaker 数据生产流程 -1-

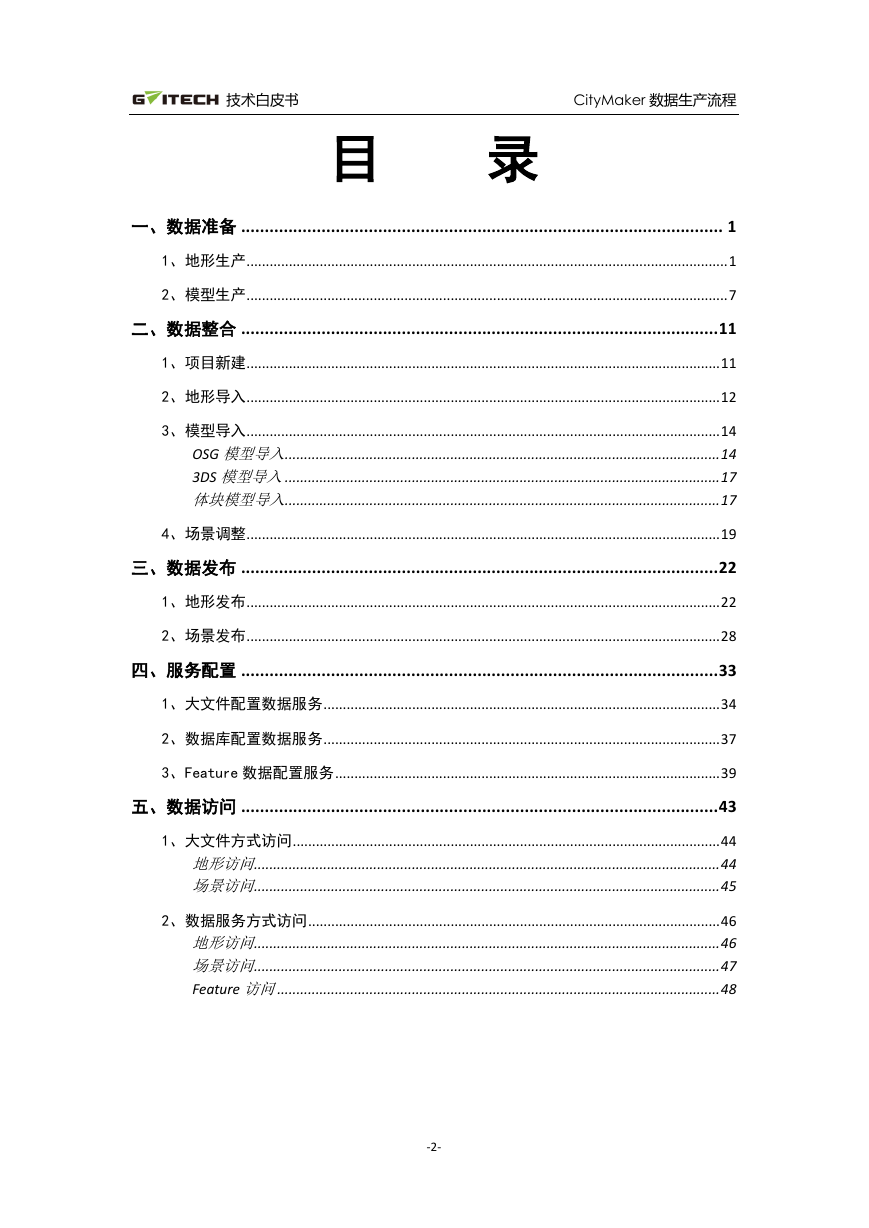

技术白皮书 CityMaker 数据生产流程目录一、数据准备 ...................................................................................................... 1 1、地形生产 ............................................................................................................................. 1 2、模型生产 ............................................................................................................................. 7 二、数据整合 ..................................................................................................... 11 1、项目新建 ........................................................................................................................... 11 2、地形导入 ........................................................................................................................... 12 3、模型导入 ........................................................................................................................... 14 OSG 模型导入 ................................................................................................................. 14 3DS 模型导入 ................................................................................................................. 17 体块模型导入 ................................................................................................................. 17 4、场景调整 ........................................................................................................................... 19 三、数据发布 ..................................................................................................... 22 1、地形发布 ........................................................................................................................... 22 2、场景发布 ........................................................................................................................... 28 四、服务配置 ..................................................................................................... 33 1、大文件配置数据服务 ....................................................................................................... 34 2、数据库配置数据服务 ....................................................................................................... 37 3、Feature 数据配置服务 .................................................................................................... 39 五、数据访问 ..................................................................................................... 43 1、大文件方式访问 ............................................................................................................... 44 地形访问 ......................................................................................................................... 44 场景访问 ......................................................................................................................... 45 2、数据服务方式访问 ........................................................................................................... 46 地形访问 ......................................................................................................................... 46 场景访问 ......................................................................................................................... 47 Feature 访问 ................................................................................................................... 48 -2-

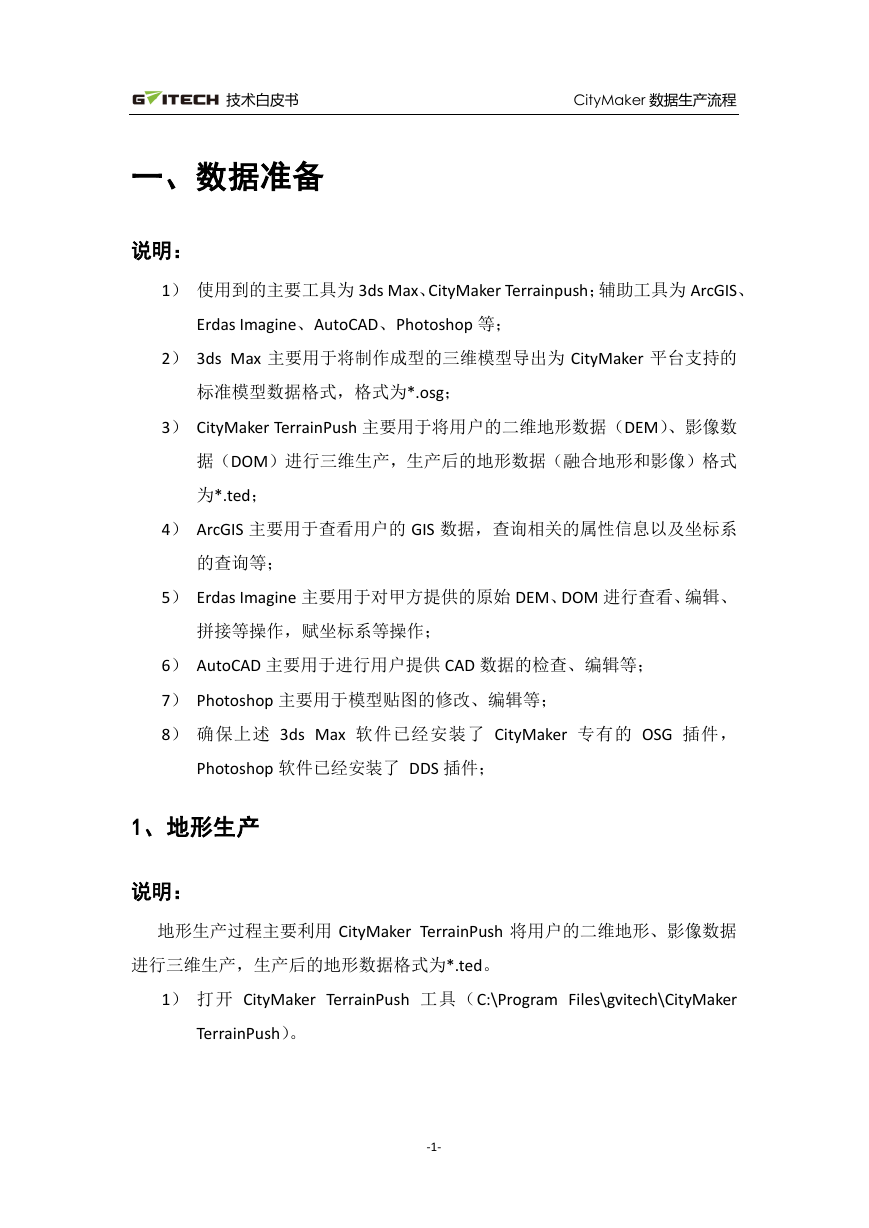

技术白皮书 CityMaker 数据生产流程一、数据准备说明： 1）使用到的主要工具为 3ds Max、CityMaker Terrainpush；辅助工具为 ArcGIS、 Erdas Imagine、AutoCAD、Photoshop 等； 2） 3ds Max 主要用于将制作成型的三维模型导出为 CityMaker 平台支持的标准模型数据格式，格式为*.osg； 3） CityMaker TerrainPush 主要用于将用户的二维地形数据（DEM）、影像数据（DOM）进行三维生产，生产后的地形数据（融合地形和影像）格式为*.ted； 4） ArcGIS 主要用于查看用户的 GIS 数据，查询相关的属性信息以及坐标系的查询等； 5） Erdas Imagine 主要用于对甲方提供的原始 DEM、DOM 进行查看、编辑、拼接等操作，赋坐标系等操作； 6） AutoCAD 主要用于进行用户提供 CAD 数据的检查、编辑等； 7） Photoshop 主要用于模型贴图的修改、编辑等； 8）确保上述 3ds Max 软件已经安装了 CityMaker 专有的 OSG 插件， Photoshop 软件已经安装了 DDS 插件； 1、地形生产说明：地形生产过程主要利用 CityMaker TerrainPush 将用户的二维地形、影像数据进行三维生产，生产后的地形数据格式为*.ted。 1）打开 CityMaker TerrainPush 工具（C:\Program Files\gvitech\CityMaker TerrainPush）。 -1-

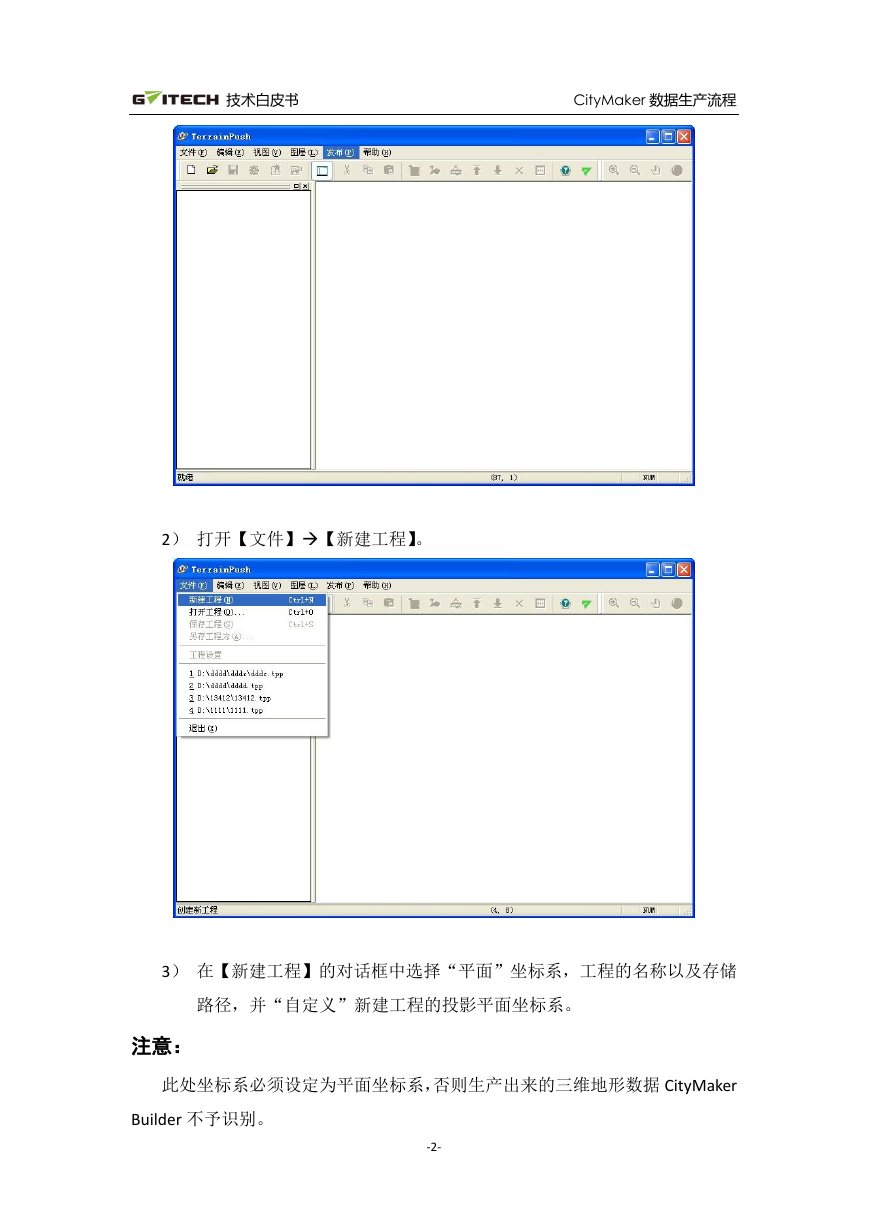

技术白皮书 CityMaker 数据生产流程 2）打开【文件】【新建工程】。 3）在【新建工程】的对话框中选择“平面”坐标系，工程的名称以及存储路径，并“自定义”新建工程的投影平面坐标系。注意：此处坐标系必须设定为平面坐标系，否则生产出来的三维地形数据 CityMaker Builder 不予识别。 -2-

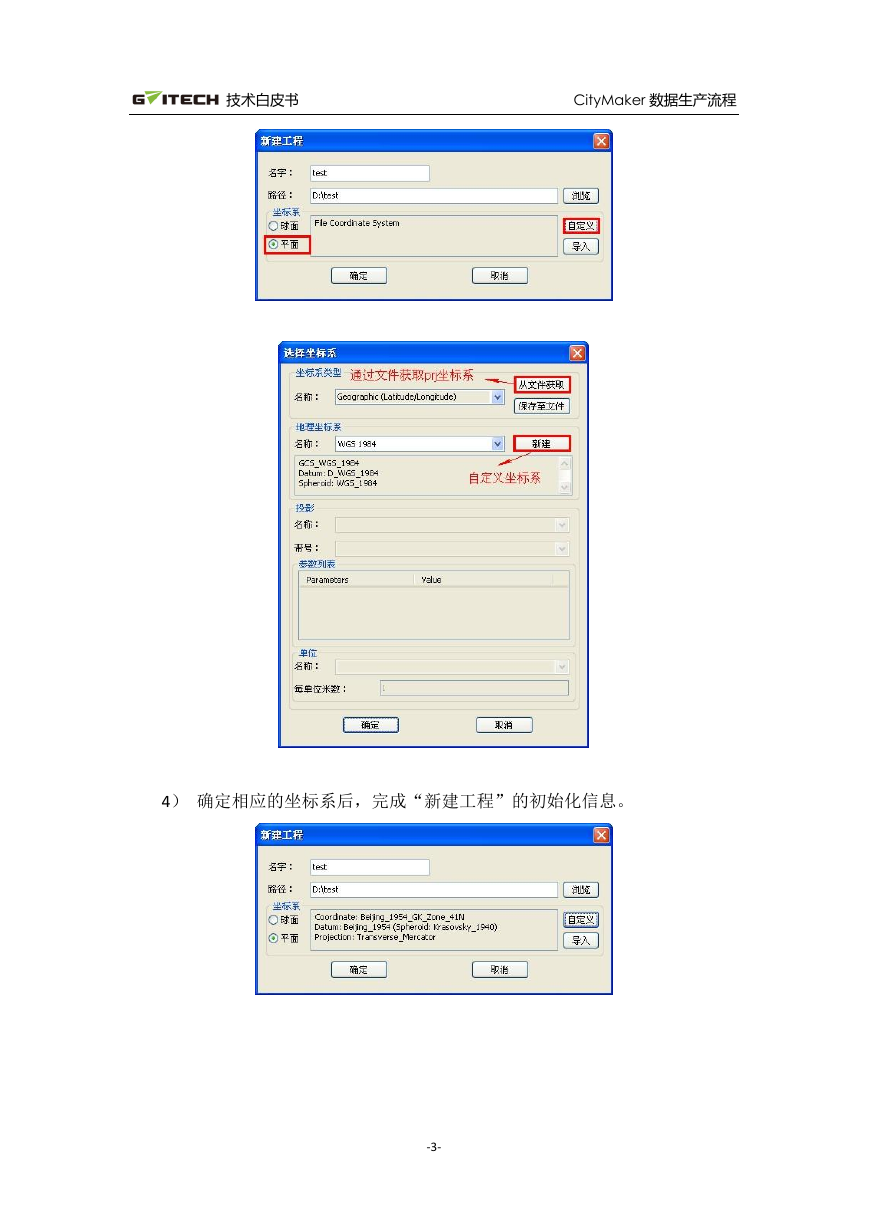

技术白皮书 CityMaker 数据生产流程 4）确定相应的坐标系后，完成“新建工程”的初始化信息。 -3-

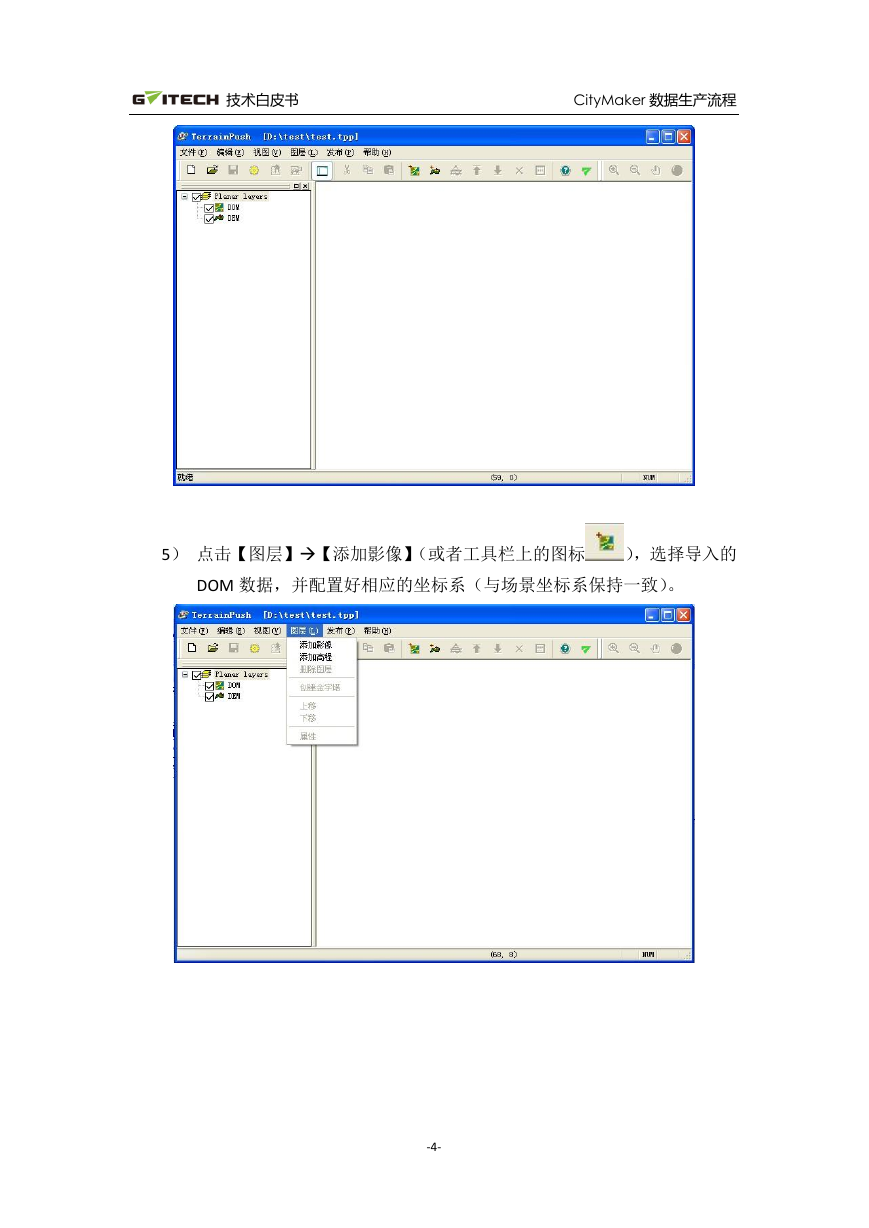

技术白皮书 CityMaker 数据生产流程 5）点击【图层】【添加影像】（或者工具栏上的图标），选择导入的 DOM 数据，并配置好相应的坐标系（与场景坐标系保持一致）。 -4-

技术白皮书 CityMaker 数据生产流程 6）按照 5）中的步骤选择工具栏上的图标，将 DEM 数据导入到工程中。说明：若要添加多个 DOM、DEM，可以批量进行多个 DOM、DEM 选择，一起加载进入 CityMaker TerrainPush。 -5-

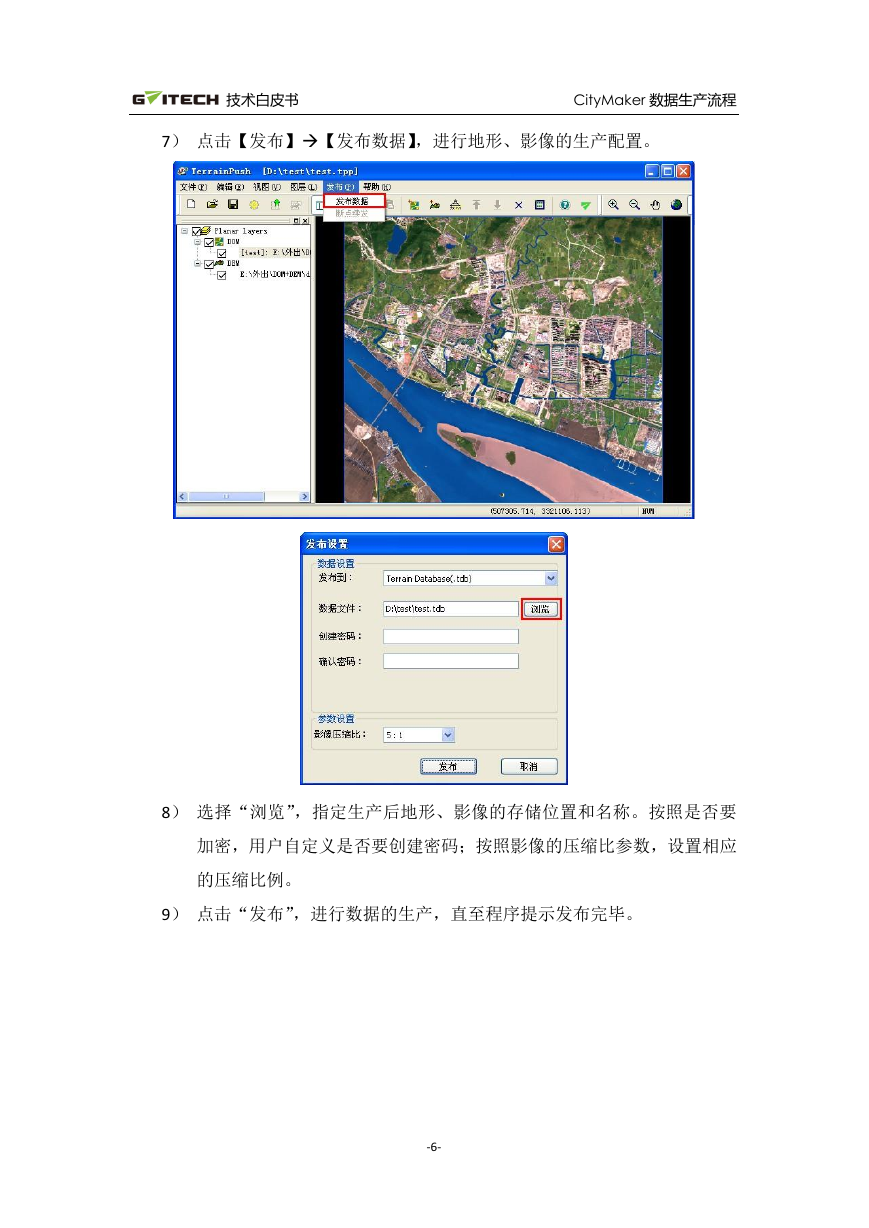

技术白皮书 CityMaker 数据生产流程 7）点击【发布】【发布数据】，进行地形、影像的生产配置。 8）选择“浏览”，指定生产后地形、影像的存储位置和名称。按照是否要加密，用户自定义是否要创建密码；按照影像的压缩比参数，设置相应的压缩比例。 9）点击“发布”，进行数据的生产，直至程序提示发布完毕。 -6-
