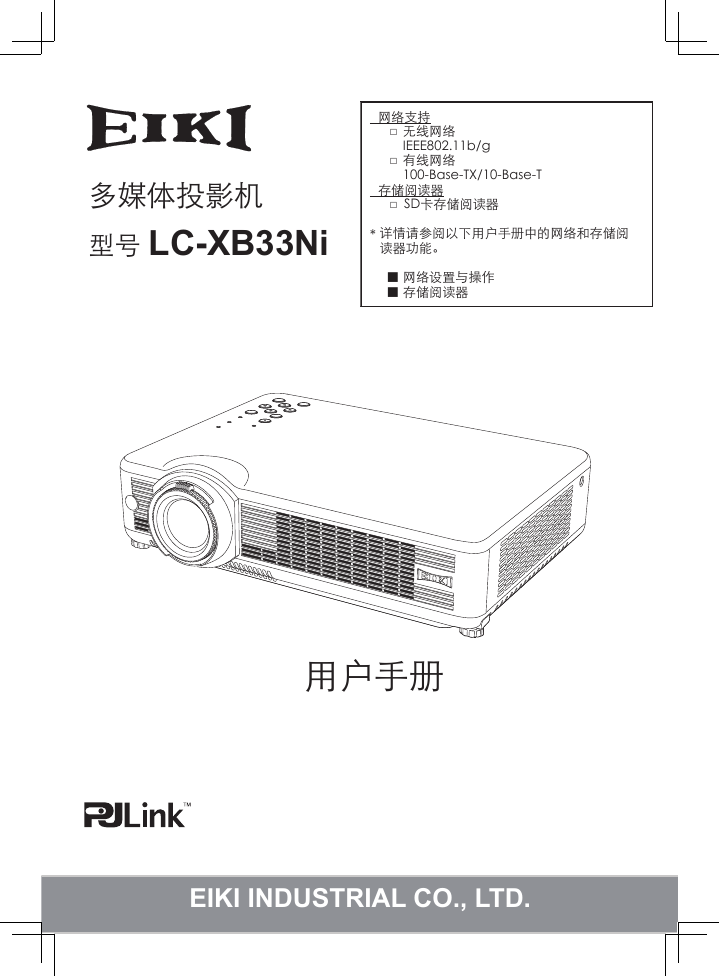

多媒体投影机型号 LC-XB33Ni IEEE802.11b/g 网络支持 □ 无线网络 □ 有线网络存储阅读器 □ SD卡存储阅读器 100-Base-TX/10-Base-T * 详情请参阅以下用户手册中的网络和存储阅读器功能。 ■ 网络设置与操作 ■ 存储阅读器用户手册 EIKI INDUSTRIAL CO., LTD.

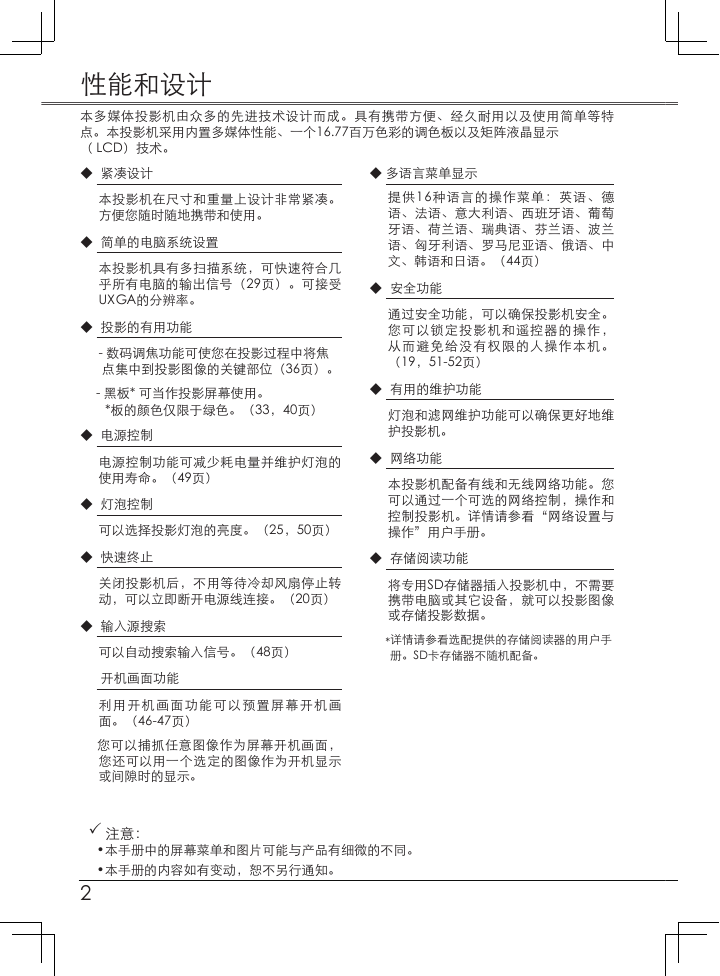

性能和设计本多媒体投影机由众多的先进技术设计而成。具有携带方便、经久耐用以及使用简单等特点。本投影机采用内置多媒体性能、一个16.77百万色彩的调色板以及矩阵液晶显示（ LCD）技术。 ◆ 紧凑设计本投影机在尺寸和重量上设计非常紧凑。目录 ◆ 多语言菜单显示提供16种语言的操作菜单：英语、德语、法语、意大利语、西班牙语、葡萄牙语、荷兰语、瑞典语、芬兰语、波兰语、匈牙利语、罗马尼亚语、俄语、中文、韩语和日语。（44页） ◆ 安全功能通过安全功能，可以确保投影机安全。您可以锁定投影机和遥控器的操作，从而避免给没有权限的人操作本机。（19，51-52页） ◆ 有用的维护功能灯泡和滤网维护功能可以确保更好地维护投影机。 ◆ 网络功能本投影机配备有线和无线网络功能。您可以通过一个可选的网络控制，操作和控制投影机。详情请参看“网络设置与操作”用户手册。 ◆ 存储阅读功能将专用SD存储器插入投影机中，不需要携带电脑或其它设备，就可以投影图像或存储投影数据。 *详情请参看选配提供的存储阅读器的用户手册。SD卡存储器不随机配备。方便您随时随地携带和使用。 ◆ 简单的电脑系统设置本投影机具有多扫描系统，可快速符合几乎所有电脑的输出信号（29页）。可接受 UXGA的分辨率。 ◆ 投影的有用功能 - 数码调焦功能可使您在投影过程中将焦点集中到投影图像的关键部位（36页）。 *板的颜色仅限于绿色。（33，40页） - 黑板* 可当作投影屏幕使用。 ◆ 电源控制电源控制功能可减少耗电量并维护灯泡的使用寿命。（49页） ◆ 灯泡控制可以选择投影灯泡的亮度。（25，50页） ◆ 快速终止关闭投影机后，不用等待冷却风扇停止转动，可以立即断开电源线连接。（20页） ◆ 输入源搜索可以自动搜索输入信号。（48页）开机画面功能利用开机画面功能可以预置屏幕开机画面。（46-47页）您可以捕抓任意图像作为屏幕开机画面，您还可以用一个选定的图像作为开机显示或间隙时的显示。  注意： • 本手册中的屏幕菜单和图片可能与产品有细微的不同。 • 本手册的内容如有变动，恕不另行通知。 2

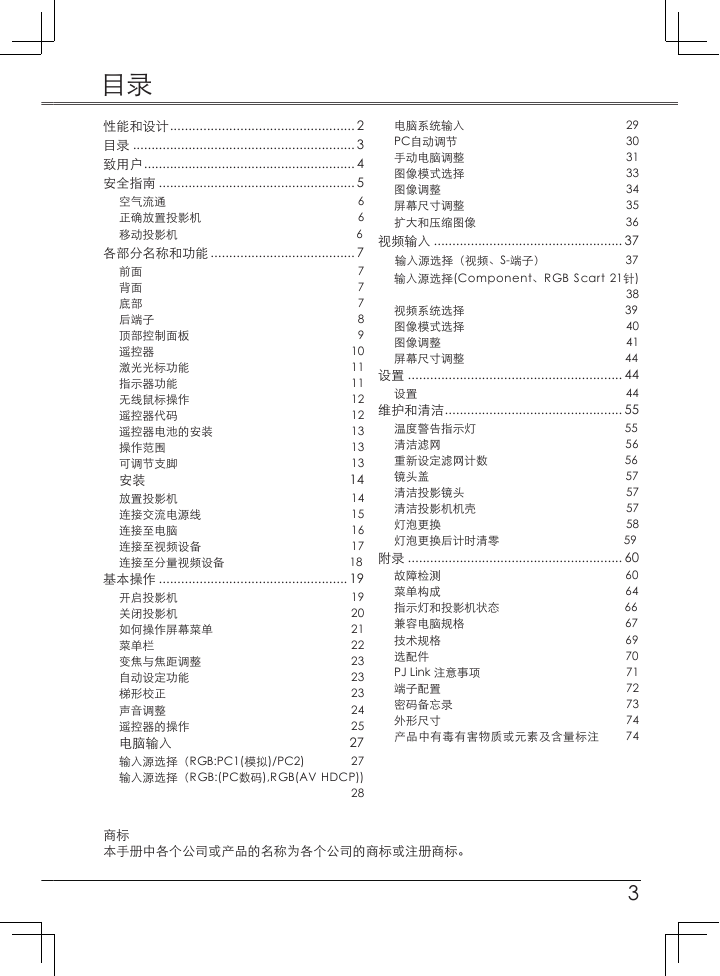

目录性能和设计 .................................................. 2 目录 ............................................................ 3 致用户 ......................................................... 4 安全指南 ..................................................... 5 空气流通 6 正确放置投影机 6 移动投影机 6 各部分名称和功能 ....................................... 7 前面 7 背面 7 底部 7 后端子 8 顶部控制面板 9 遥控器 10 激光光标功能 11 指示器功能 11 无线鼠标操作 12 遥控器代码 12 遥控器电池的安装 13 操作范围 13 可调节支脚 13 安装 14 放置投影机 14 连接交流电源线 15 连接至电脑 16 连接至视频设备 17 连接至分量视频设备 18 基本操作 ................................................... 19 开启投影机 19 关闭投影机 20 如何操作屏幕菜单 21 菜单栏 22 变焦与焦距调整 23 自动设定功能 23 梯形校正　　　 23 声音调整 24 遥控器的操作 25 电脑输入 27 输入源选择（RGB:PC1(模拟)/PC2) 27 输入源选择（RGB:(PC数码),RGB(AV HDCP)) 28 电脑系统输入 29 PC自动调节　　　　　　　　　　　　 30 手动电脑调整 31 图像模式选择 33 图像调整 34 屏幕尺寸调整 35 扩大和压缩图像　　　　　　　　　　　　 36 视频输入 ................................................... 37 输入源选择（视频、S-端子） 37 输入源选择(Component、RGB Scart 21针) 38 视频系统选择 39 图像模式选择 40 图像调整 41 屏幕尺寸调整 44 设置 .......................................................... 44 设置 44 维护和清洁 ................................................ 55 温度警告指示灯 55 清洁滤网 56 重新设定滤网计数 56 镜头盖 57 清洁投影镜头 57 清洁投影机机壳 57 灯泡更换 58 59 灯泡更换后计时清零附录 .......................................................... 60 故障检测 60 菜单构成 64 指示灯和投影机状态 66 兼容电脑规格 67 技术规格 69 选配件 70 PJ Link 注意事项 71 端子配置 72 密码备忘录 73 外形尺寸 74 产品中有毒有害物质或元素及含量标注　 74 商标本手册中各个公司或产品的名称为各个公司的商标或注册商标。 3

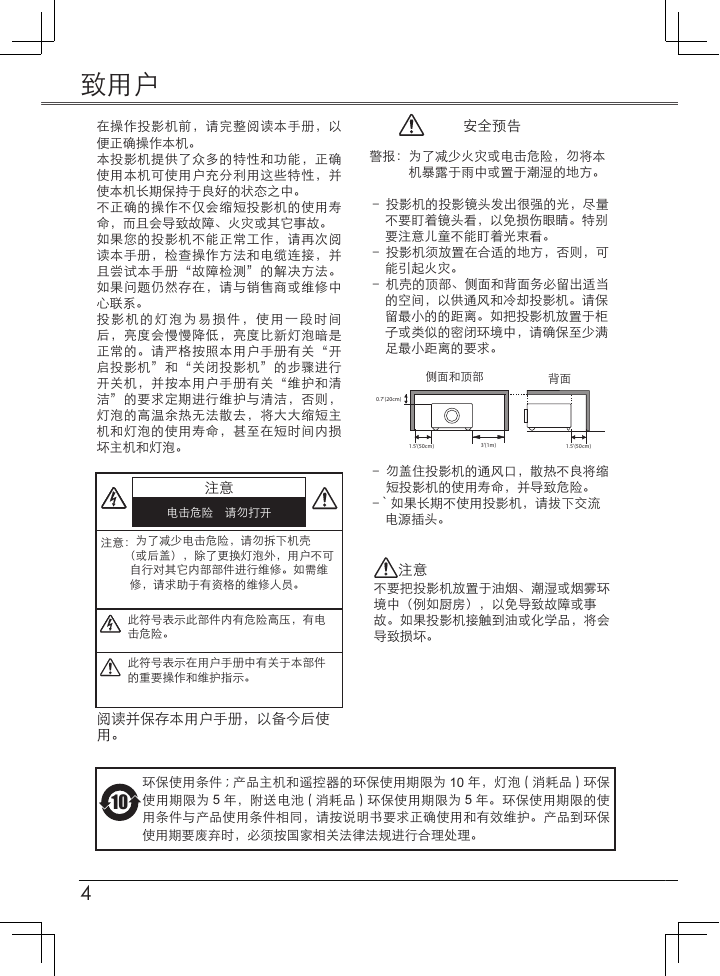

安全指南致用户在操作投影机前，请完整阅读本手册，以便正确操作本机。本投影机提供了众多的特性和功能，正确使用本机可使用户充分利用这些特性，并使本机长期保持于良好的状态之中。不正确的操作不仅会缩短投影机的使用寿命，而且会导致故障、火灾或其它事故。如果您的投影机不能正常工作，请再次阅读本手册，检查操作方法和电缆连接，并且尝试本手册“故障检测”的解决方法。如果问题仍然存在，请与销售商或维修中心联系。投影机的灯泡为易损件，使用一段时间后，亮度会慢慢降低，亮度比新灯泡暗是正常的。请严格按照本用户手册有关“开启投影机”和“关闭投影机”的步骤进行开关机，并按本用户手册有关“维护和清洁”的要求定期进行维护与清洁，否则，灯泡的高温余热无法散去，将大大缩短主机和灯泡的使用寿命，甚至在短时间内损坏主机和灯泡。注意电击危险请勿打开注意：为了减少电击危险，请勿拆下机壳（或后盖），除了更换灯泡外，用户不可自行对其它内部部件进行维修。如需维修，请求助于有资格的维修人员。此符号表示此部件内有危险高压，有电击危险。此符号表示在用户手册中有关于本部件的重要操作和维护指示。阅读并保存本用户手册，以备今后使用。安全预告警报：为了减少火灾或电击危险，勿将本机暴露于雨中或置于潮湿的地方。能引起火灾。 – 投影机的投影镜头发出很强的光，尽量不要盯着镜头看，以免损伤眼睛。特别要注意儿童不能盯着光束看。 – 投影机须放置在合适的地方，否则，可 – 机壳的顶部、侧面和背面务必留出适当的空间，以供通风和冷却投影机。请保留最小的的距离。如把投影机放置于柜子或类似的密闭环境中，请确保至少满足最小距离的要求。侧面和顶部背面 0.7'(20cm) 1.5'(50cm) 3'(1m) 1.5'(50cm) – 勿盖住投影机的通风口，散热不良将缩短投影机的使用寿命，并导致危险。 –` 如果长期不使用投影机，请拔下交流电源插头。注意不要把投影机放置于油烟、潮湿或烟雾环境中（例如厨房），以免导致故障或事故。如果投影机接触到油或化学品，将会导致损坏。 10 环保使用条件 ; 产品主机和遥控器的环保使用期限为 10 年，灯泡 ( 消耗品 ) 环保使用期限为 5 年，附送电池 ( 消耗品 ) 环保使用期限为 5 年。环保使用期限的使用条件与产品使用条件相同，请按说明书要求正确使用和有效维护。产品到环保使用期要废弃时，必须按国家相关法律法规进行合理处理。 5 4

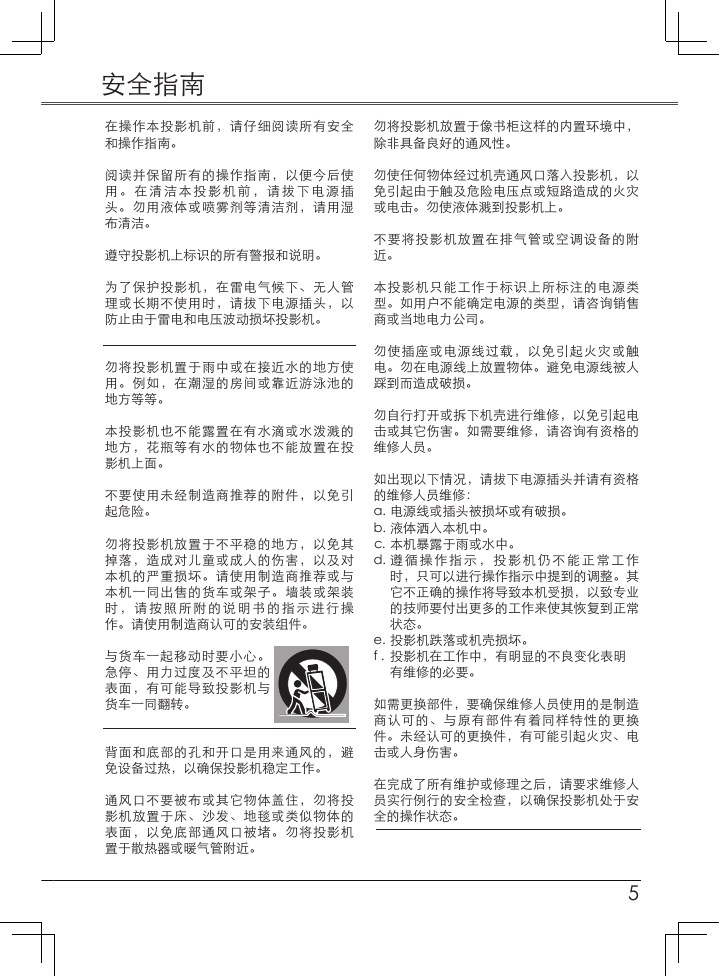

安全指南在操作本投影机前，请仔细阅读所有安全和操作指南。勿将投影机放置于像书柜这样的内置环境中，除非具备良好的通风性。阅读并保留所有的操作指南，以便今后使用。在清洁本投影机前，请拔下电源插头。勿用液体或喷雾剂等清洁剂，请用湿布清洁。遵守投影机上标识的所有警报和说明。勿使任何物体经过机壳通风口落入投影机，以免引起由于触及危险电压点或短路造成的火灾或电击。勿使液体溅到投影机上。不要将投影机放置在排气管或空调设备的附近。为了保护投影机，在雷电气候下、无人管理或长期不使用时，请拔下电源插头，以防止由于雷电和电压波动损坏投影机。本投影机只能工作于标识上所标注的电源类型。如用户不能确定电源的类型，请咨询销售商或当地电力公司。勿将投影机置于雨中或在接近水的地方使用。例如，在潮湿的房间或靠近游泳池的地方等等。本投影机也不能露置在有水滴或水泼溅的地方，花瓶等有水的物体也不能放置在投影机上面。不要使用未经制造商推荐的附件，以免引起危险。勿将投影机放置于不平稳的地方，以免其掉落，造成对儿童或成人的伤害，以及对本机的严重损坏。请使用制造商推荐或与本机一同出售的货车或架子。墙装或架装时，请按照所附的说明书的指示进行操作。请使用制造商认可的安装组件。与货车一起移动时要小心。急停、用力过度及不平坦的表面，有可能导致投影机与货车一同翻转。背面和底部的孔和开口是用来通风的，避免设备过热，以确保投影机稳定工作。通风口不要被布或其它物体盖住，勿将投影机放置于床、沙发、地毯或类似物体的表面，以免底部通风口被堵。勿将投影机置于散热器或暖气管附近。勿使插座或电源线过载，以免引起火灾或触电。勿在电源线上放置物体。避免电源线被人踩到而造成破损。勿自行打开或拆下机壳进行维修，以免引起电击或其它伤害。如需要维修，请咨询有资格的维修人员。如出现以下情况，请拔下电源插头并请有资格的维修人员维修： a. 电源线或插头被损坏或有破损。 b. 液体洒入本机中。 c. 本机暴露于雨或水中。 d. 遵循操作指示，投影机仍不能正常工作时，只可以进行操作指示中提到的调整。其它不正确的操作将导致本机受损，以致专业的技师要付出更多的工作来使其恢复到正常状态。 e. 投影机跌落或机壳损坏。 f . 投影机在工作中，有明显的不良变化表明有维修的必要。如需更换部件，要确保维修人员使用的是制造商认可的、与原有部件有着同样特性的更换件。未经认可的更换件，有可能引起火灾、电击或人身伤害。在完成了所有维护或修理之后，请要求维修人员实行例行的安全检查，以确保投影机处于安全的操作状态。 5

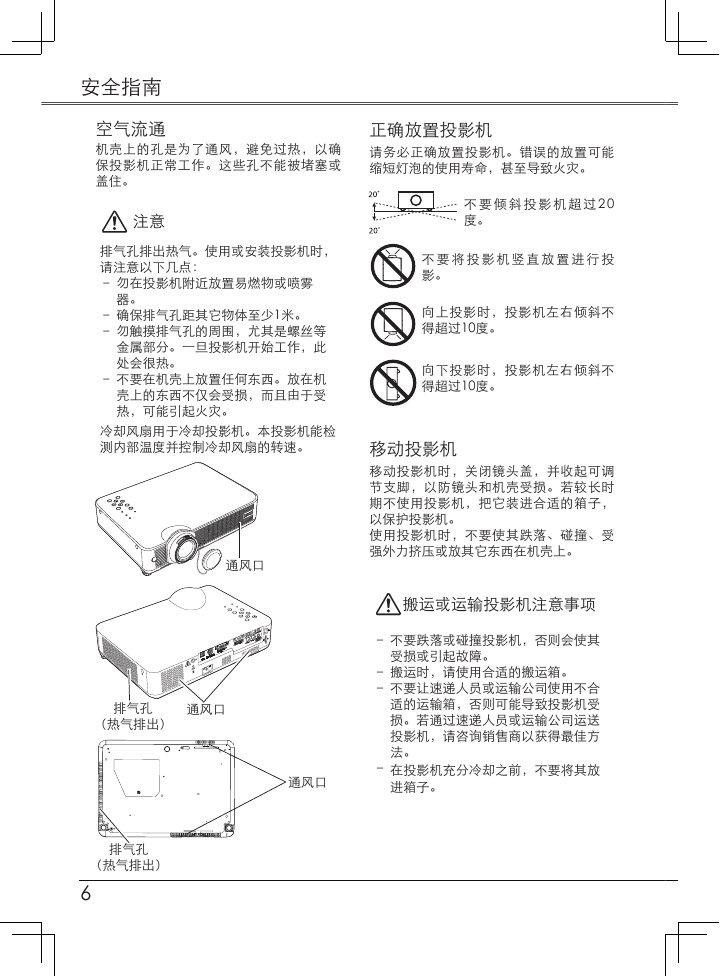

安全指南空气流通机壳上的孔是为了通风，避免过热，以确保投影机正常工作。这些孔不能被堵塞或盖住。正确放置投影机请务必正确放置投影机。错误的放置可能缩短灯泡的使用寿命，甚至导致火灾。不要倾斜投影机超过20 度。不要将投影机竖直放置进行投影。向上投影时，投影机左右倾斜不得超过10度。向下投影时，投影机左右倾斜不得超过10度。移动投影机移动投影机时，关闭镜头盖，并收起可调节支脚，以防镜头和机壳受损。若较长时期不使用投影机，把它装进合适的箱子，以保护投影机。使用投影机时，不要使其跌落、碰撞、受强外力挤压或放其它东西在机壳上。搬运或运输投影机注意事项 – 不要跌落或碰撞投影机，否则会使其受损或引起故障。 – 搬运时，请使用合适的搬运箱。 – 不要让速递人员或运输公司使用不合适的运输箱，否则可能导致投影机受损。若通过速递人员或运输公司运送投影机，请咨询销售商以获得最佳方法。 – 在投影机充分冷却之前，不要将其放进箱子。注意排气孔排出热气。使用或安装投影机时，请注意以下几点： – 勿在投影机附近放置易燃物或喷雾器。 – 确保排气孔距其它物体至少1米。 – 勿触摸排气孔的周围，尤其是螺丝等金属部分。一旦投影机开始工作，此处会很热。 – 不要在机壳上放置任何东西。放在机壳上的东西不仅会受损，而且由于受热，可能引起火灾。冷却风扇用于冷却投影机。本投影机能检测内部温度并控制冷却风扇的转速。通风口排气孔（热气排出）通风口通风口排气孔（热气排出） 6

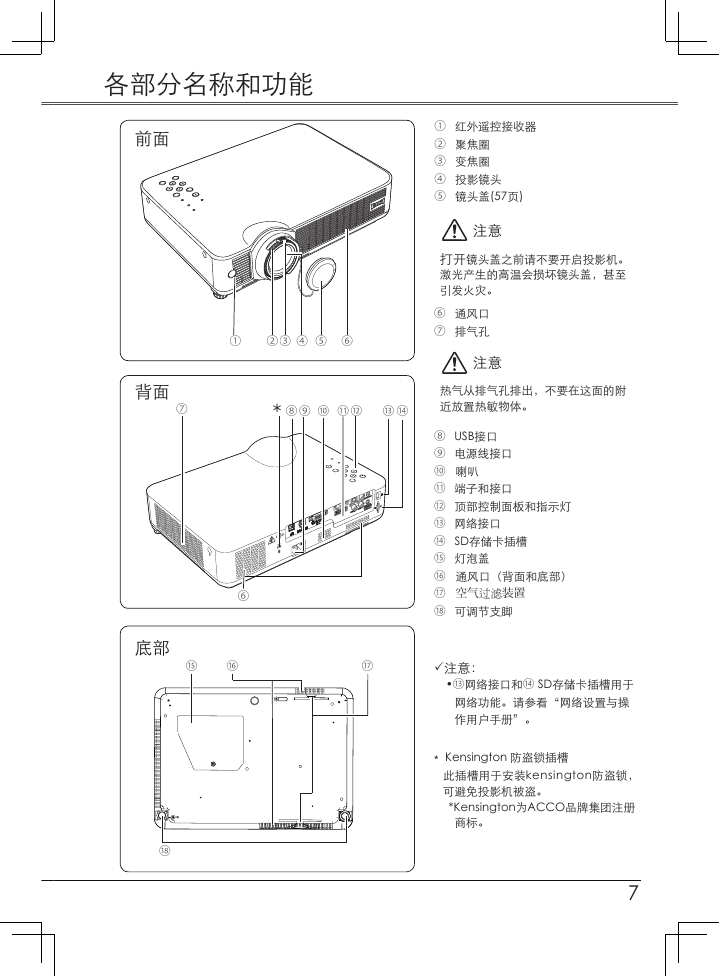

各部分名称和功能前面 ① ③② ④ ⑤ ⑥ 背面 ⑦  ⑩⑨⑧ ⑪ ⑬⑫ ⑭ ⑥ 底部 ⑮ ⑯ ⑰ ⑱ ① 红外遥控接收器 ② 聚焦圈 ③ 变焦圈 ④ 投影镜头 ⑤ 镜头盖(57页)　注意打开镜头盖之前请不要开启投影机。激光产生的高温会损坏镜头盖，甚至引发火灾。 ⑥ 通风口 ⑦ 排气孔注意热气从排气孔排出，不要在这面的附近放置热敏物体。 ⑧ USB接口 ⑨ 电源线接口 ⑩ 喇叭 ⑪ 端子和接口 ⑫ 顶部控制面板和指示灯 ⑬ 网络接口 ⑭ SD存储卡插槽 ⑮ 灯泡盖 ⑯ 通风口（背面和底部） ⑰ 空气过滤装置 ⑱ 可调节支脚 注意： •⑬网络接口和⑭ SD存储卡插槽用于网络功能。请参看“网络设置与操作用户手册”。 * Kensington 防盗锁插槽此插槽用于安装kensington防盗锁，可避免投影机被盗。 *Kensington为ACCO品牌集团注册商标。 7

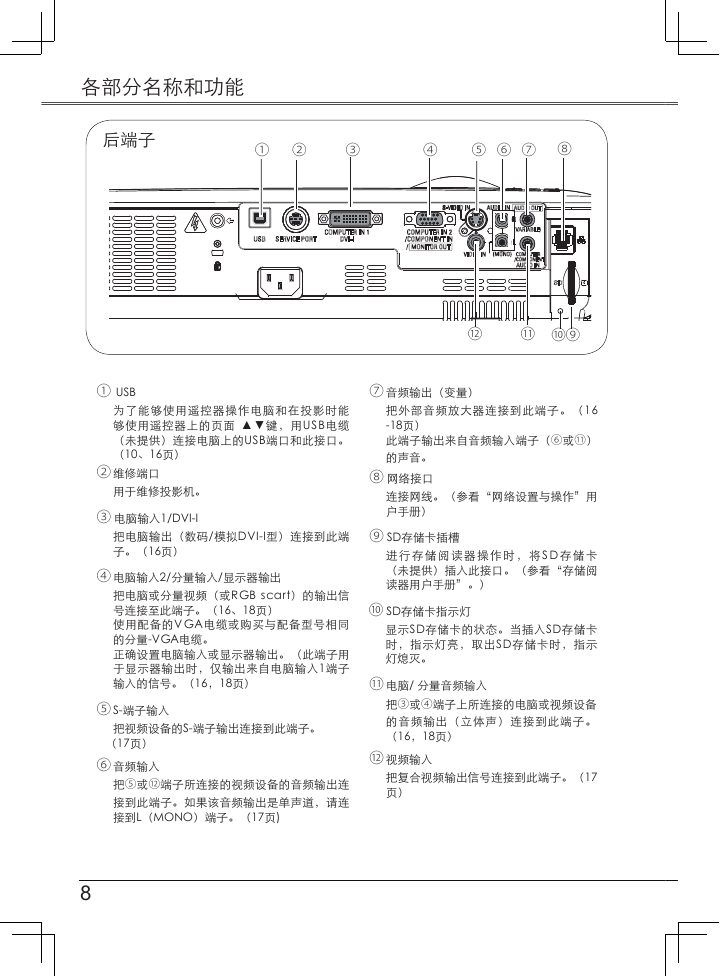

各部分名称和功能后端子 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑫ ⑨⑩⑪ ⑦ 音频输出（变量）把外部音频放大器连接到此端子。（16 -18页）此端子输出来自音频输入端子（⑥或⑪）的声音。 ⑧ 网络接口连接网线。（参看“网络设置与操作”用户手册） ⑨ SD存储卡插槽进行存储阅读器操作时，将S D存储卡（未提供）插入此接口。（参看“存储阅读器用户手册”。） ⑩ SD存储卡指示灯显示SD存储卡的状态。当插入SD存储卡时，指示灯亮，取出SD存储卡时，指示灯熄灭。 ⑪ 电脑/ 分量音频输入把③或④端子上所连接的电脑或视频设备的音频输出（立体声）连接到此端子。（16，18页） ⑫ 视频输入把复合视频输出信号连接到此端子。（17 页） ① USB 为了能够使用遥控器操作电脑和在投影时能够使用遥控器上的页面 ▲▼键，用USB电缆（未提供）连接电脑上的USB端口和此接口。（10、16页） ② 维修端口用于维修投影机。 ③ 电脑输入1/DVI-I 把电脑输出（数码/模拟DVI-I型）连接到此端子。（16页） ④ 电脑输入2/分量输入/显示器输出把电脑或分量视频（或RGB scart）的输出信号连接至此端子。（16、18页）使用配备的VGA电缆或购买与配备型号相同的分量-VGA电缆。正确设置电脑输入或显示器输出。（此端子用于显示器输出时，仅输出来自电脑输入1端子输入的信号。（16，18页） ⑤ S-端子输入把视频设备的S-端子输出连接到此端子。（17页） ⑥ 音频输入把⑤或⑫端子所连接的视频设备的音频输出连接到此端子。如果该音频输出是单声道，请连接到L（MONO）端子。（17页)
