软启动器工作原理、电机软起动器工作原理？ 软启动器（软起动器）一种集电机软起动、软停车、轻载节能和多种 保护功能于一体的新颖电机控制装置，国外称为 Soft Starter。软 启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定 子之间。这种电路如三相全控桥式整流电路，主电路图见图 1。使用 软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加 速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现 平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数 时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶 闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延 长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。 软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐 渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。 索肯和平-中国驰名商标，三峡溪洛渡、奥运工程、上海世博会等 大型工程项目供应商，软启动行业的领跑者，专业的软启动器制造商， 致力于高、中、低压电机软起动器，高低压变频器技术研发、生产和 服务。电话：021－51271111。 HPS2DN 型：HPS2DN18…840 数字式智能型软起动器，是要原有 HPS2S、 HPS2D/DH 基础上新开发的一种基于最先进的数字处理器的调压、限 流式智能电机软起动器，其独特的智能电子电路提供完美的控制及保 护功能：线性加速起动、泵起、泵停控制，预置低速运行（可在低速 

下短时电子控制式正反转调试），可预置双重起停参数自由切换，能 监测负载状况并自动实现轻载节能模式动行。电机绝缘检测保护功能 及缺相、短路、相序及电子过载等保护。可带 RS485 通讯接口，使用 Mosbus/Profibus 协议，实现全面微机远控和监测。可广泛用于纺织， 冶金、石油化工、水处理、船舶、运输、医药、食品加工，采矿和机 械设备等行业。新一代 HPS2DN 是现代工业信息化，新一代 HPS2DN 是 现代工业信息化，自动化技术应用中极为方便采用的“积木”式 IT 元件。 中压软起动器 HPMV 系列说明 当今传动工程中最常用的就是三相交流感应电动机。在许多场合中， 由于其启动特性，这些电动机直接连接电源系统。如果直接在线启动， 将会产生高达电机额定电流 6 倍的浪涌电流。该电流会使供电系统和 串联的开关设备过载。如果直接启动，也会产生较高的峰值转矩，这 种冲击不但会对驱动电动机产生冲击，而且也会使用机械装置受损。 HPMV 中、高压软启动器是用多个可控硅串并联而成，可以满足不同 的电流及电压要求，控制可控硅的触发角就可以控制输出电压的大 小。当电机启动过程中，HPMV 按照预先设定的启动曲线增加电机的 端电压使电机平滑加速，从而减少了电机启动时对电网、电机本身、 相连设备的电气及机械冲击。当电机达到正常转速后，旁路接触器接 通。电机启动完毕后，HPMV 软启动器继续监控电机并提供各种故障 

保护。在软停机时首先按照预先设定好的停机曲线平滑地降低电机的 端电压直到电机停机。软停可以解决突然停机引启的水泵水锤现象及 机械冲击等相关问题。 低压软启动器 HPS2 系列说明 HPS2S 型：HPS2S 是我公司开发的经济型电机软起动器，按其功率大 小主要分为四种於 DIN35 毫米导轨上。这种小型软起动器具有内置的 旁路接点。HPS2S18/30... 300/515 用於一般启动， 可用“外接” 和“内接”两种连接方法（可与标准的 Y/D 起动器相比较）。采用“内 接”可减少 42%流经软启动器的电流。也就是说使用户有可能用 58A 的软启动器来启动和运行 100A 的电机。限流功能可作为选件提供, 标准的配置是有两个内装的信号继电器。这种软启动器的功率为 1.15, 意即其最大电流等於额定电流 lex1.15。 HPS2D 型：HPS2D75…840 型电机软起动器，是一种全数字控制的软起 动器。控制功能十分完善并有多种保护功能,在省级新产品鉴定会上， 被评定为国际水平国内领先产品。它采用 16 位单片机，数据处理实 现全部数字化，起动和停止时的电压斜坡由单片机控制。具有脉冲突 跳、大电流断开、泵停止、内置电子过载保护(可选)、断相保护、过 流保护、过温保护，并具有自诊断和节能功能。可消除电动机起动、 停止过程中的电流冲击，减小电网容量，避免电机起动时机械冲击， 保护电机和负载。是传统星--三角、自耦降压起动器的最佳换代产品， 可广泛应用于纺织、冶金、石油化工、水处理、食品和保健品加工、 采矿和机械等行业。 

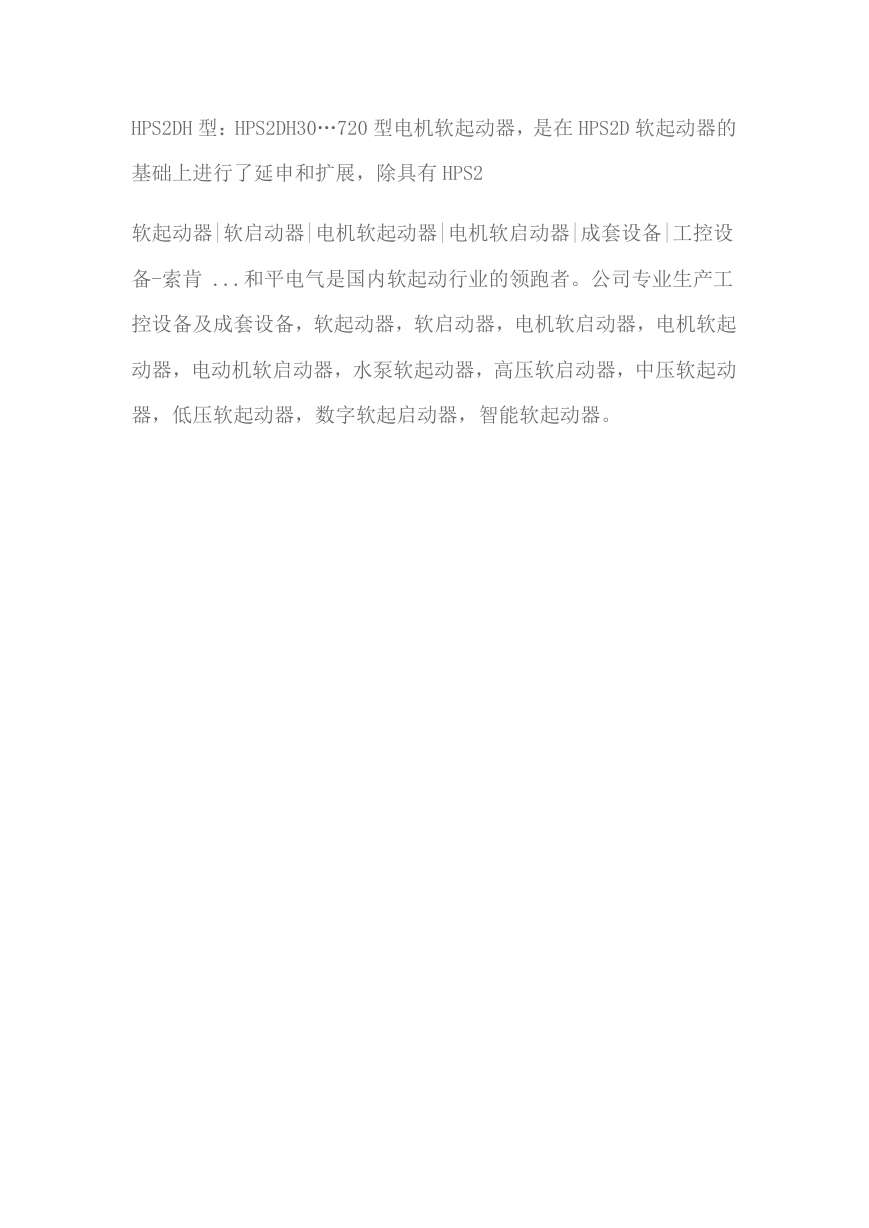

HPS2DH 型：HPS2DH30…720 型电机软起动器，是在 HPS2D 软起动器的 基础上进行了延申和扩展，除具有 HPS2 软起动器|软启动器|电机软起动器|电机软启动器|成套设备|工控设 备-索肯 ...和平电气是国内软起动行业的领跑者。公司专业生产工 控设备及成套设备，软起动器，软启动器，电机软启动器，电机软起 动器，电动机软启动器，水泵软起动器，高压软启动器，中压软起动 器，低压软起动器，数字软起启动器，智能软起动器。
