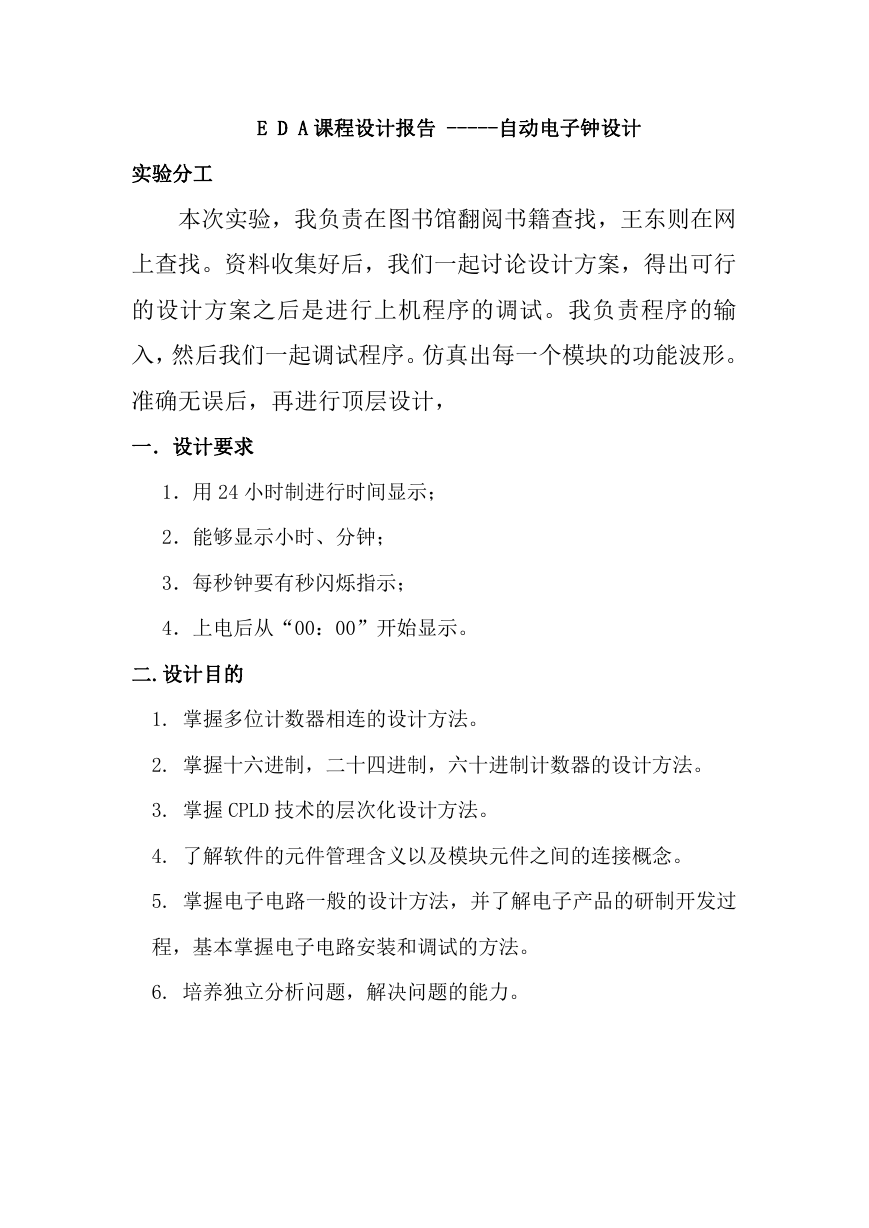

    E D A 课程设计报告 -----自动电子钟设计 实验分工 本次实验，我负责在图书馆翻阅书籍查找，王东则在网 上查找。资料收集好后，我们一起讨论设计方案，得出可行 的设计方案之后是进行上机程序的调试。我负责程序的输 入，然后我们一起调试程序。仿真出每一个模块的功能波形。 准确无误后，再进行顶层设计， 一．设计要求 1．用 24 小时制进行时间显示； 2．能够显示小时、分钟； 3．每秒钟要有秒闪烁指示； 4．上电后从“00：00”开始显示。 二.设计目的 1. 掌握多位计数器相连的设计方法。 2. 掌握十六进制，二十四进制，六十进制计数器的设计方法。 3. 掌握 CPLD 技术的层次化设计方法。 4. 了解软件的元件管理含义以及模块元件之间的连接概念。 5. 掌握电子电路一般的设计方法，并了解电子产品的研制开发过 程，基本掌握电子电路安装和调试的方法。 6. 培养独立分析问题，解决问题的能力。

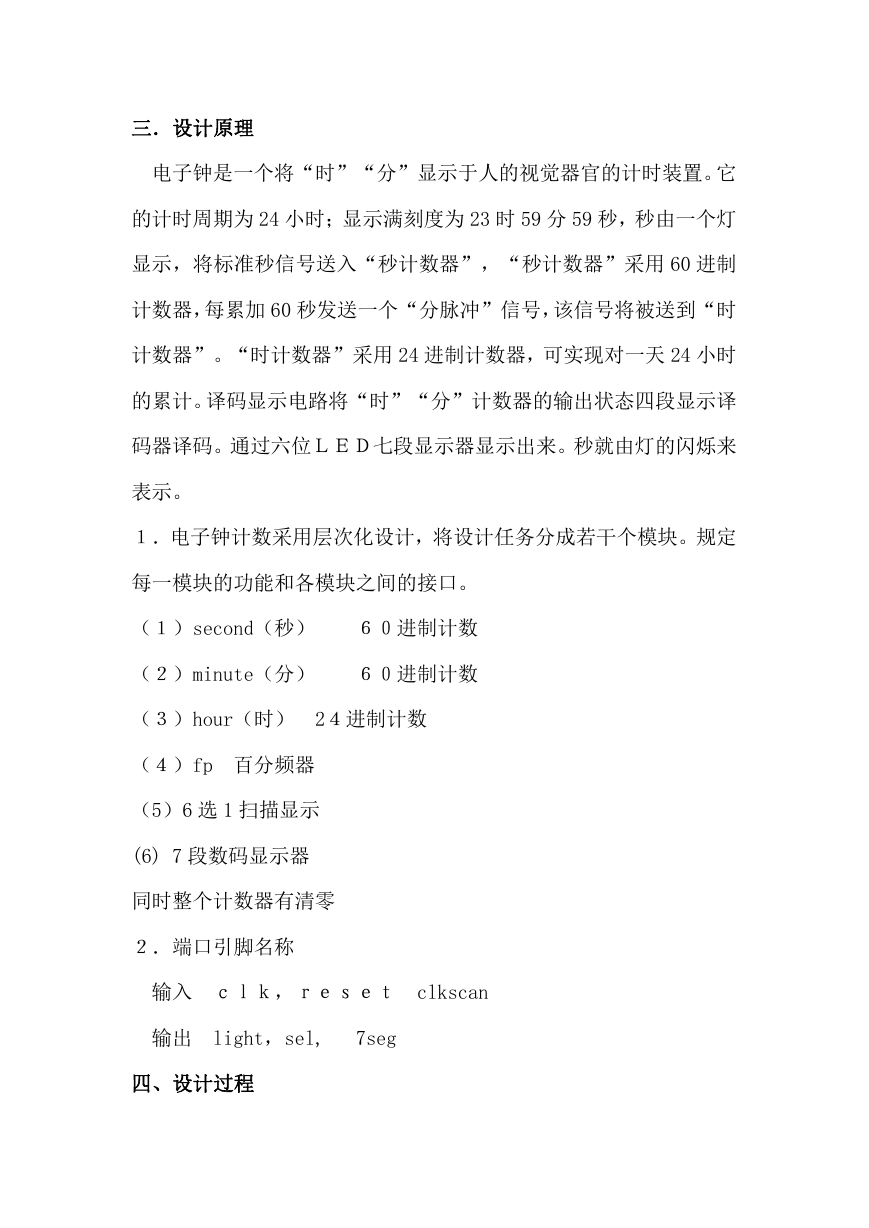

    三．设计原理 电子钟是一个将“时”“分”显示于人的视觉器官的计时装置。它 的计时周期为 24 小时；显示满刻度为 23 时 59 分 59 秒，秒由一个灯 显示，将标准秒信号送入“秒计数器”，“秒计数器”采用 60 进制 计数器，每累加 60 秒发送一个“分脉冲”信号，该信号将被送到“时 计数器”。“时计数器”采用 24 进制计数器，可实现对一天 24 小时 的累计。译码显示电路将“时”“分”计数器的输出状态四段显示译 码器译码。通过六位ＬＥＤ七段显示器显示出来。秒就由灯的闪烁来 表示。 １．电子钟计数采用层次化设计，将设计任务分成若干个模块。规定 每一模块的功能和各模块之间的接口。 （１）second（秒） ６０进制计数 （２）minute（分） ６０进制计数 （３）hour（时） 2４进制计数 （４）fp 百分频器 （5）6 选 1 扫描显示 (6) 7 段数码显示器 同时整个计数器有清零 ２．端口引脚名称 输入 ｃｌｋ，ｒｅｓｅｔ clkscan 输出 light，sel, 7seg 四、设计过程

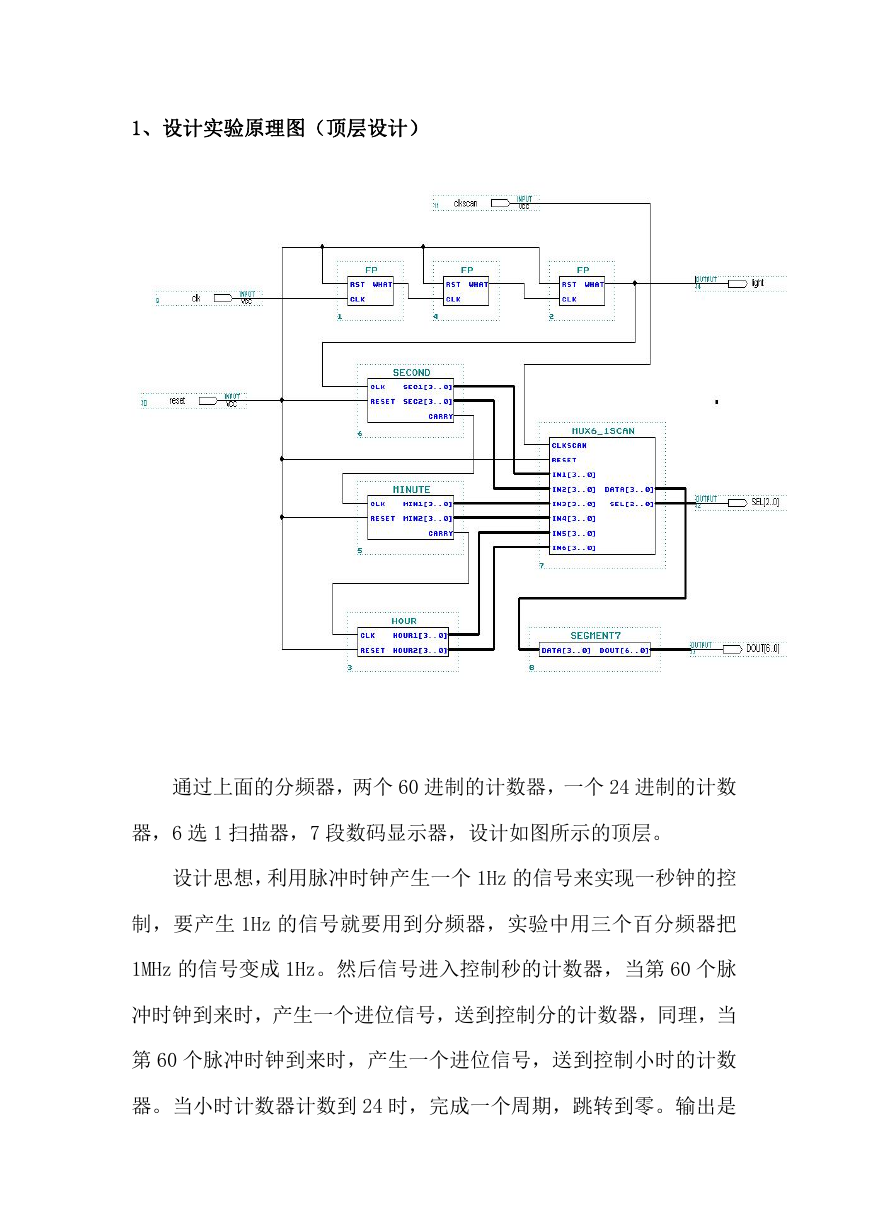

    1、设计实验原理图（顶层设计） 通过上面的分频器，两个 60 进制的计数器，一个 24 进制的计数 器，6 选 1 扫描器，7 段数码显示器，设计如图所示的顶层。 设计思想，利用脉冲时钟产生一个 1Hz 的信号来实现一秒钟的控 制，要产生 1Hz 的信号就要用到分频器，实验中用三个百分频器把 1MHz 的信号变成 1Hz。然后信号进入控制秒的计数器，当第 60 个脉 冲时钟到来时，产生一个进位信号，送到控制分的计数器，同理，当 第 60 个脉冲时钟到来时，产生一个进位信号，送到控制小时的计数 器。当小时计数器计数到 24 时，完成一个周期，跳转到零。输出是

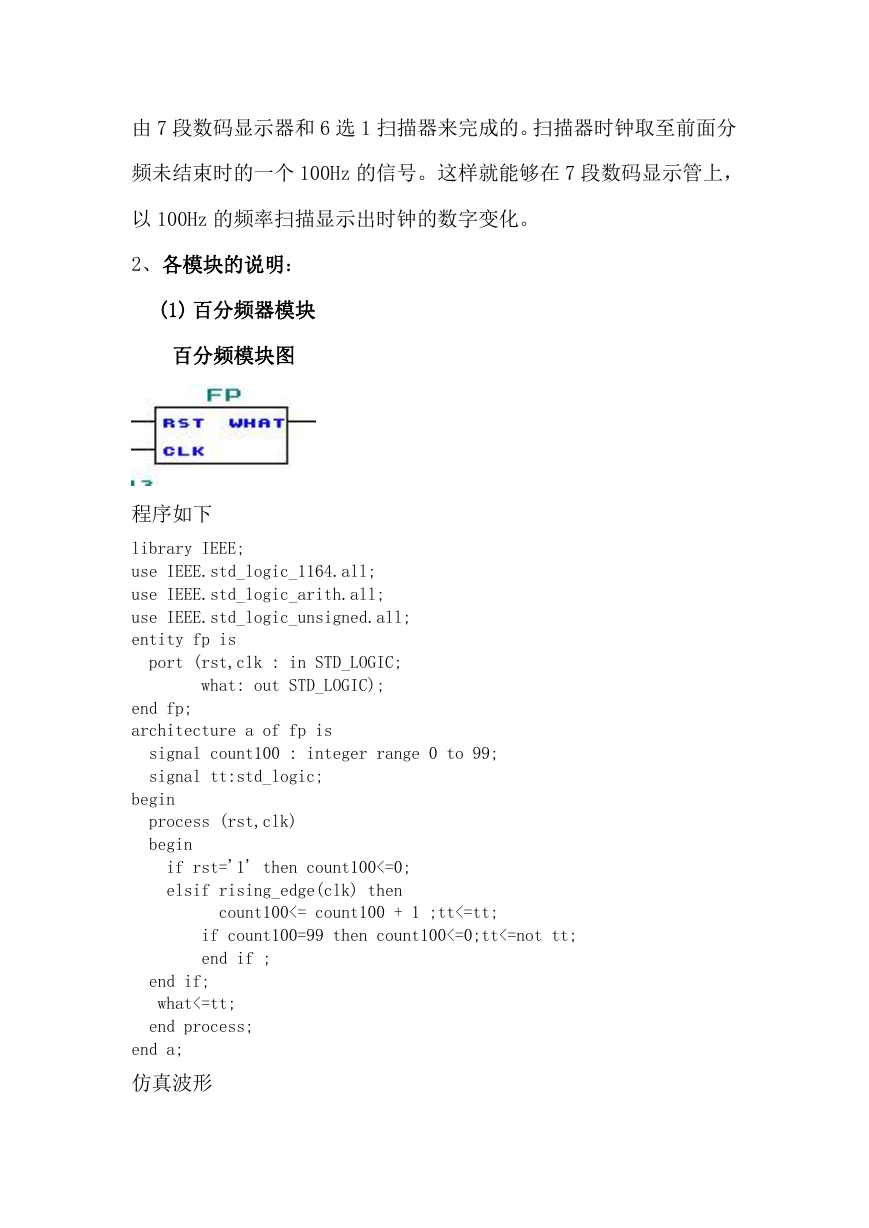

    由 7 段数码显示器和 6 选 1 扫描器来完成的。扫描器时钟取至前面分 频未结束时的一个 100Hz 的信号。这样就能够在 7 段数码显示管上， 以 100Hz 的频率扫描显示出时钟的数字变化。 2、各模块的说明： (1) 百分频器模块 百分频模块图 程序如下 library IEEE; use IEEE.std_logic_1164.all; use IEEE.std_logic_arith.all; use IEEE.std_logic_unsigned.all; entity fp is port (rst,clk : in STD_LOGIC; what: out STD_LOGIC); end fp; architecture a of fp is signal count100 : integer range 0 to 99; signal tt:std_logic; begin process (rst,clk) begin if rst='1' then count100<=0; elsif rising_edge(clk) then count100<= count100 + 1 ;tt<=tt; if count100=99 then count100<=0;tt<=not tt; end if ; end if; what<=tt; end process; end a; 仿真波形
    仿真波形分析：由仿真波形图可知，当 clk 为上升沿，what 为下降 沿时，count100 输出由 99 变为 0，并且 count100 都是由 0 到 99 循 环，所以，这是一个 100 分频模块 （2）60 进制计数器 控制秒模块 秒模块图 程序如下 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity second is port(clk,reset:in std_logic; sec1,sec2:out std_logic_vector(3 downto 0); carry:out std_logic); end second; architecture rt1 of second is signal sec1_t,sec2_t:std_logic_vector(3 downto 0); begin process(clk,reset) begin if reset='1'then sec1_t<="0000"; sec2_t<="0000";
    elsif clk'event and clk='1'then if sec1_t="1001"then sec1_t<="0000"; if sec2_t="0101"then sec2_t<="0000"; else sec2_t<=sec2_t+1; end if; else sec1_t<=sec1_t+1; end if; if sec1_t="1001" and sec2_t="0101"then carry<='1'; else carry<='0'; end if; end if; end process; sec1<=sec1_t; sec2<=sec2_t; end rt1; 仿真波形 仿真波形分析：由仿真波形图可知，当 clk 和 carry 为上升沿时，sec1 输出由 9 变为 0，并且 sec1 都是由 0 到 9 循环，sec2 输出由 5 变为 0，并且 sec2 都是由 0 到 5 循环，所以，这是一个 60 进制的秒控制

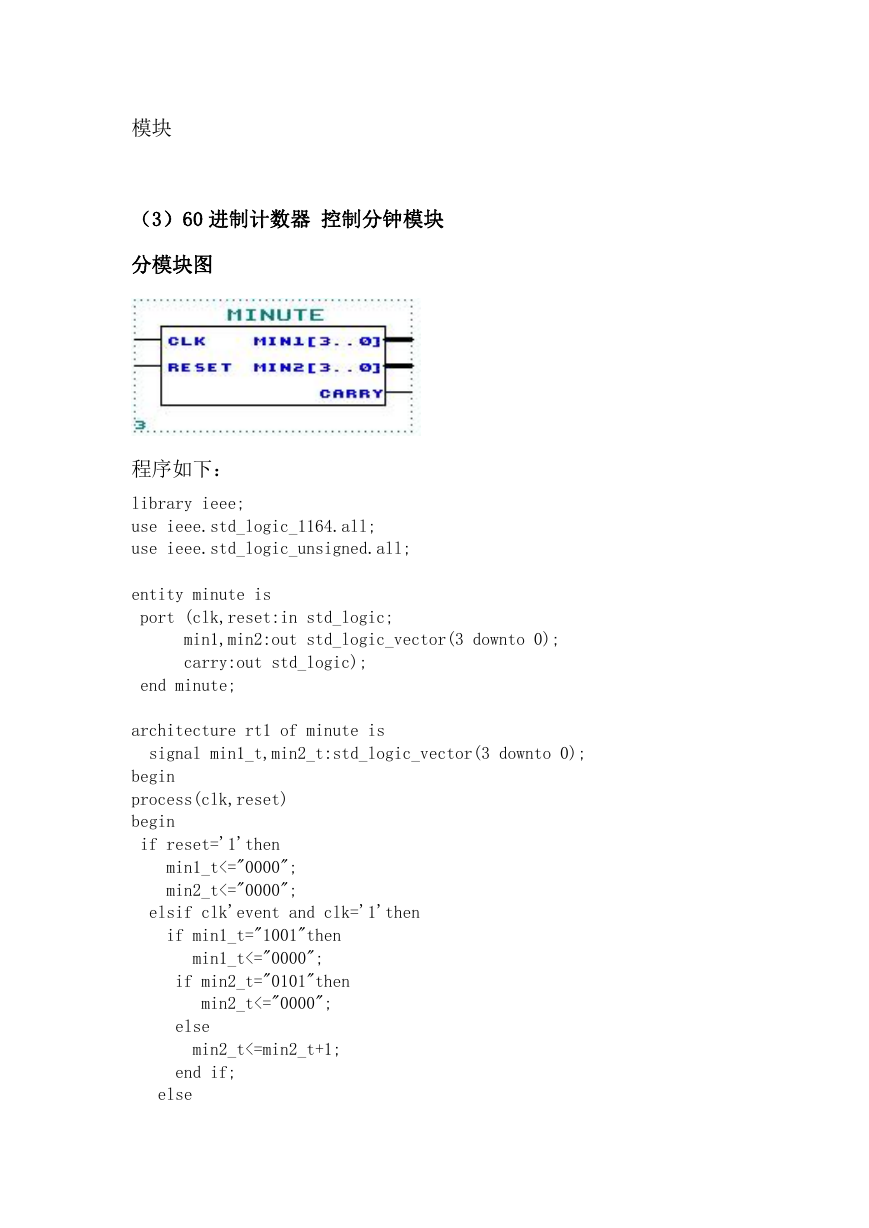

    模块 （3）60 进制计数器 控制分钟模块 分模块图 程序如下： library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity minute is port (clk,reset:in std_logic; min1,min2:out std_logic_vector(3 downto 0); carry:out std_logic); end minute; architecture rt1 of minute is signal min1_t,min2_t:std_logic_vector(3 downto 0); begin process(clk,reset) begin if reset='1'then min1_t<="0000"; min2_t<="0000"; elsif clk'event and clk='1'then if min1_t="1001"then min1_t<="0000"; if min2_t="0101"then min2_t<="0000"; else min2_t<=min2_t+1; end if; else

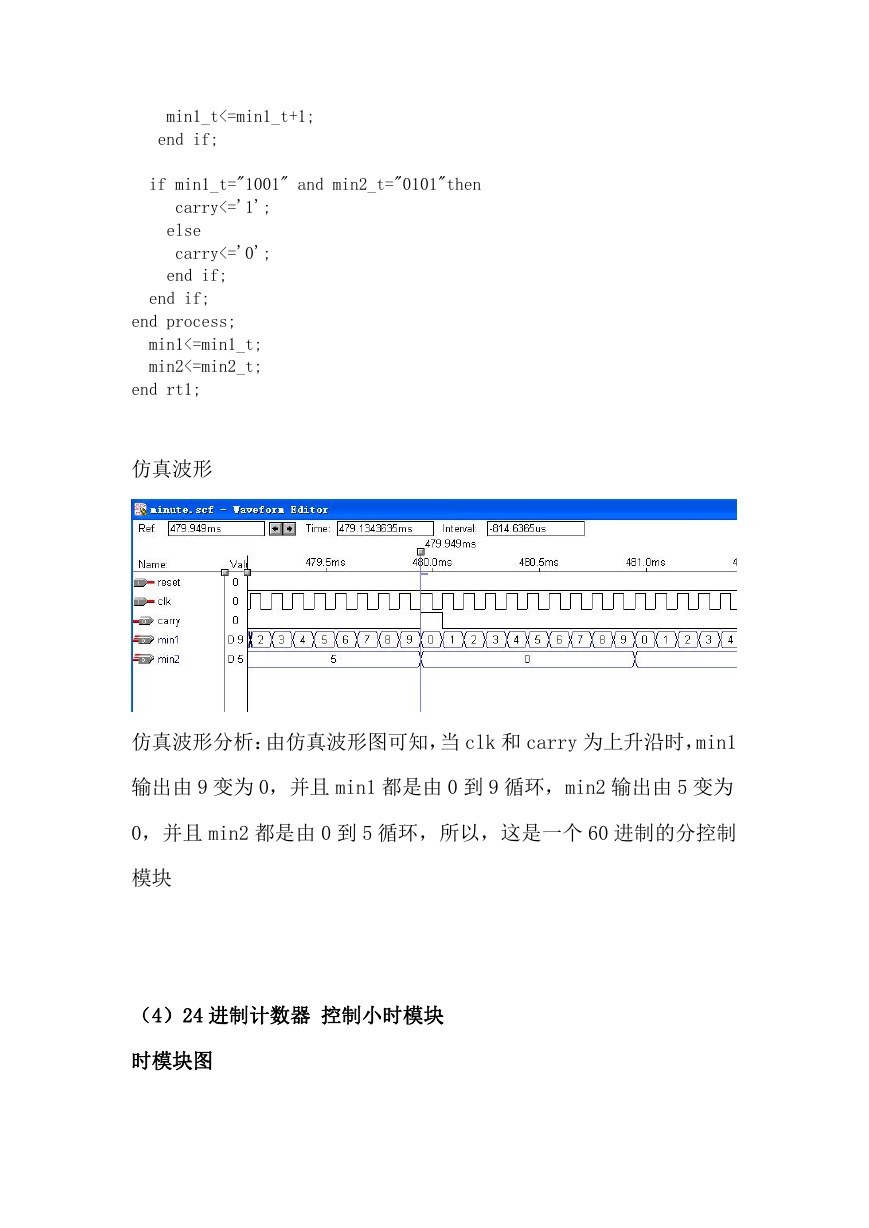

    min1_t<=min1_t+1; end if; if min1_t="1001" and min2_t="0101"then carry<='1'; else carry<='0'; end if; end if; end process; min1<=min1_t; min2<=min2_t; end rt1; 仿真波形 仿真波形分析：由仿真波形图可知，当 clk 和 carry 为上升沿时，min1 输出由 9 变为 0，并且 min1 都是由 0 到 9 循环，min2 输出由 5 变为 0，并且 min2 都是由 0 到 5 循环，所以，这是一个 60 进制的分控制 模块 （4）24 进制计数器 控制小时模块 时模块图
