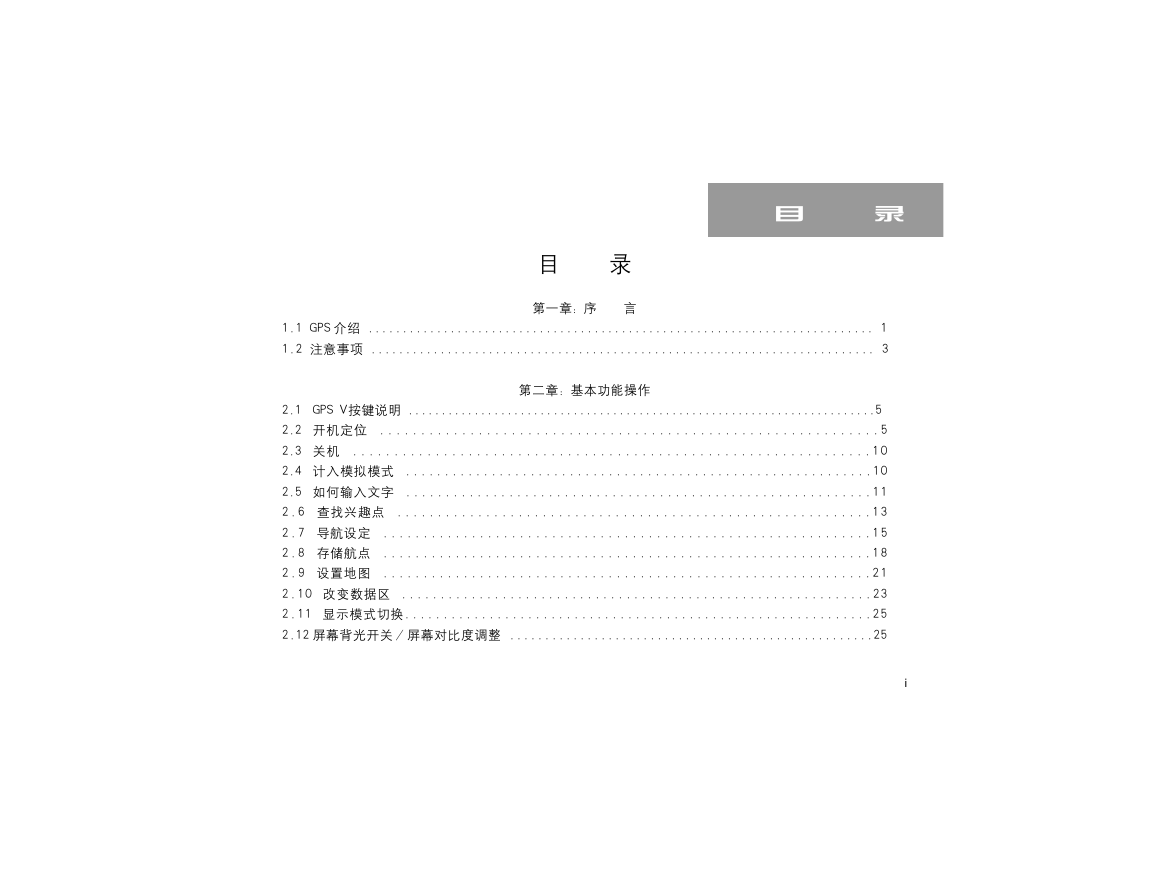

目录目录第一章：序言 1.1 GPS 介绍 .......................................................................... 1 1.2 注意事项 ......................................................................... 3 第二章：基本功能操作 2.1GPS V 按键说明 .......................................................................5 2.2 开机定位 . . . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . . 5 2.3 关机 .. . ... . ... . ... . ... . ... ... . ... . ... . ... . ... ... . ... . ... . ... . ... . ..1 0 2.4 计入模拟模式 ....... ........... ..... ........... ... ............. ... .......1 0 2.5 如何输入文字 ..... ......... ... ......... ... ....... ... ......... ...... .....1 1 2 . 6 查找兴趣点 . ... . . . ... . . . ... . . . ... . . . ... . . . ... . . . ... . . . ... . . . ... . . . ... . 1 3 2.7 导航设定 . . . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . 1 5 2.8 存储航点 . . . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . 1 8 2.9 设置地图 . . . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . 2 1 2.10 改变数据区 .............................................................23 2.11 显示模式切换.............................................................25 2.12 屏幕背光开关 / 屏幕对比度调整 ....................................................25 i

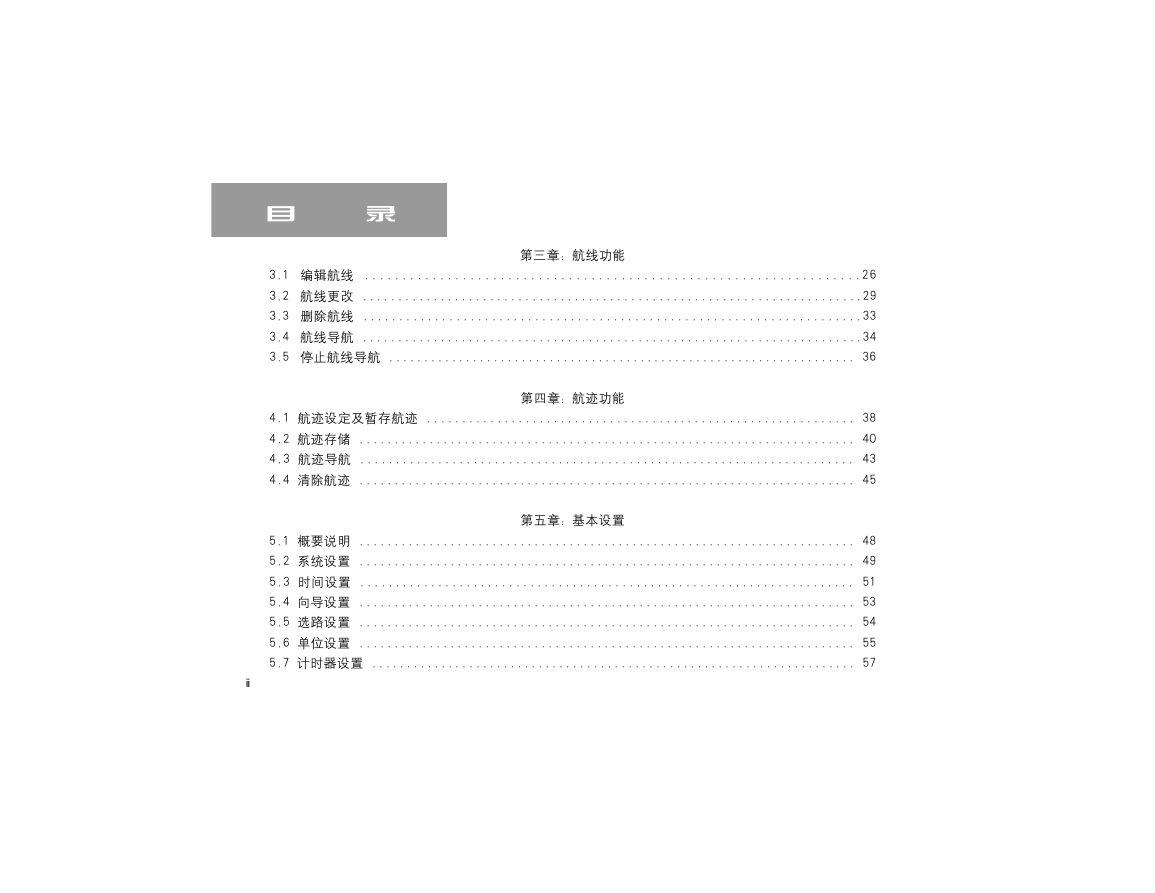

目录第三章：航线功能 3.1 编辑航线 ..................................................................26 3.2 航线更改 .......................................................................29 3.3 删除航线 ......................................................................33 3.4 航线导航 .......................................................................34 3.5 停止航线导航 ................................................................... 36 第四章：航迹功能 4.1 航迹设定及暂存航迹 ............................................................. 38 4.2 航迹存储 ....................................................................... 40 4.3 航迹导航 ...................................................................... 43 4.4 清除航迹 ....................................................................... 45 第五章：基本设置 5.1 概要说明 ....................................................................... 48 5.2 系统设置 ....................................................................... 49 5.3 时间设置 ...................................................................... 51 5.4 向导设置 ....................................................................... 53 5.5 选路设置 ....................................................................... 54 5.6 单位设置 ....................................................................... 55 5.7 计时器设置 ...................................................................... 57 ii

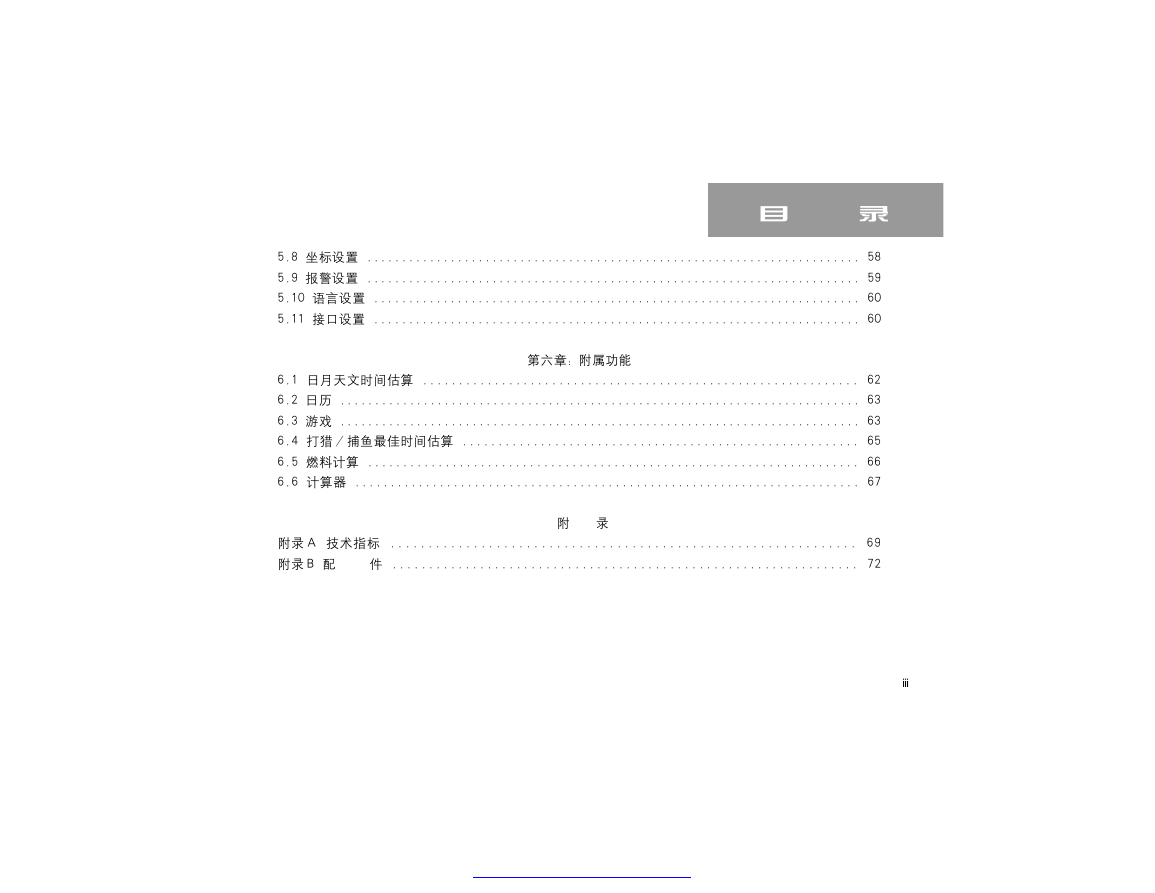

目录 5.8 坐标设置 ....................................................................... 58 5.9 报警设置 ....................................................................... 59 5.10 语言设置 ...................................................................... 60 5.11 接口设置 ...................................................................... 60 第六章：附属功能 6.1 日月天文时间估算 ............................................................. 62 6.2 日历 ........................................................................... 63 6.3 游戏 ........................................................................... 63 6.4 打猎 / 捕鱼最佳时间估算 ........................................................ 65 6.5 燃料计算 ...................................................................... 66 6.6 计算器 ........................................................................ 67 附录 A 技术指标 .............................................................. 69 附录 B 配件 ................................................................ 72 附录 iii

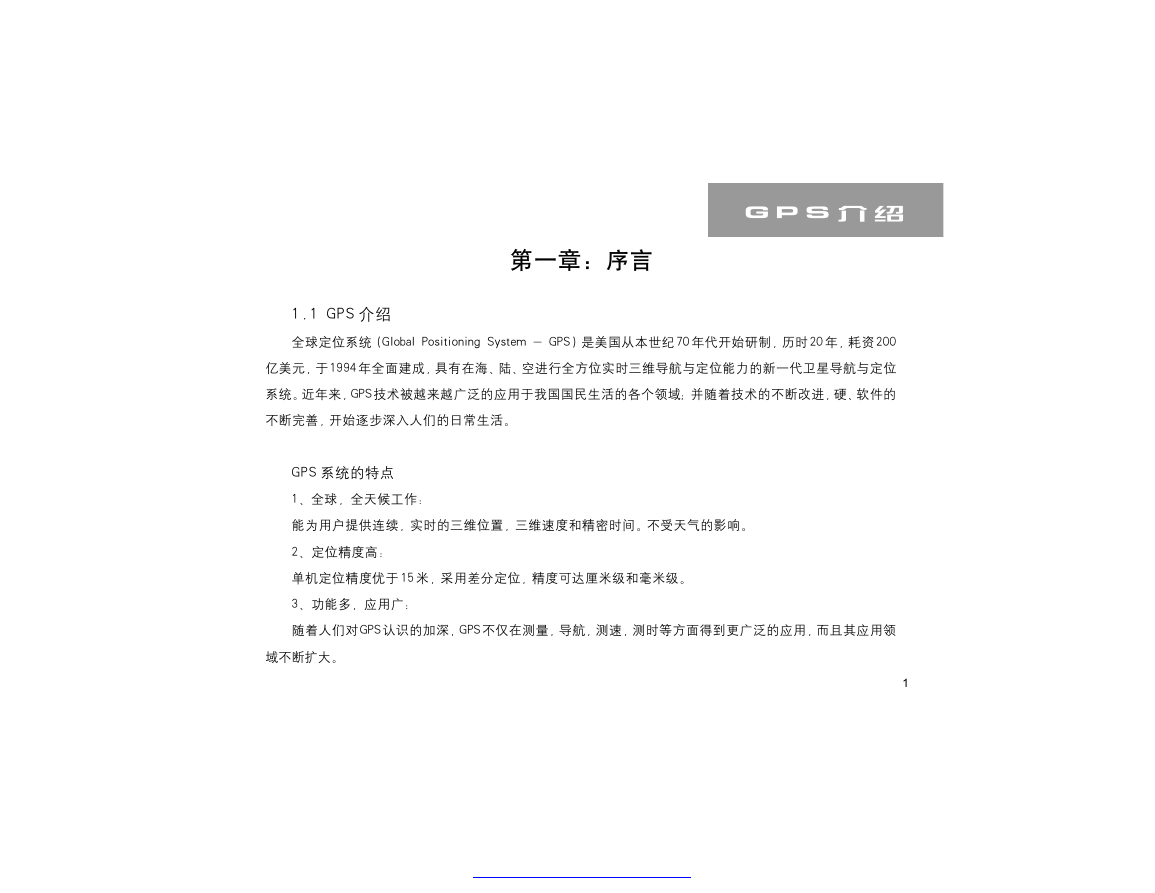

G P S 介绍第一章：序言 1.1GPS 介绍全球定位系统（Global Positioning System - GPS ）是美国从本世纪 70 年代开始研制，历时 20 年，耗资200 亿美元，于 1994 年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。近年来，GPS 技术被越来越广泛的应用于我国国民生活的各个领域；并随着技术的不断改进，硬、软件的不断完善，开始逐步深入人们的日常生活。 GPS 系统的特点 1、全球，全天候工作：能为用户提供连续，实时的三维位置，三维速度和精密时间。不受天气的影响。 2、定位精度高：单机定位精度优于 15 米，采用差分定位，精度可达厘米级和毫米级。 3、功能多，应用广：随着人们对 GPS 认识的加深，GPS 不仅在测量，导航，测速，测时等方面得到更广泛的应用，而且其应用领域不断扩大。 1

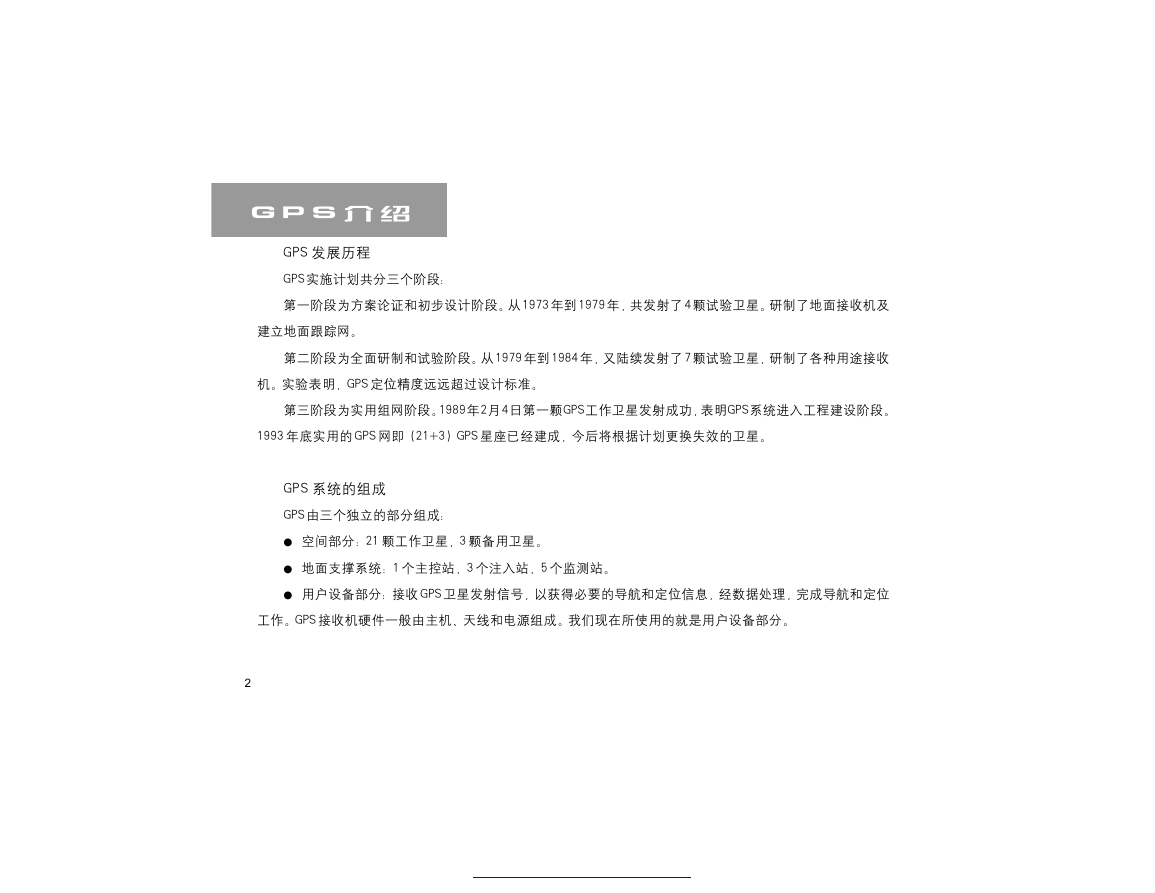

G P S 介绍 GPS 发展历程 GPS 实施计划共分三个阶段：第一阶段为方案论证和初步设计阶段。从 1973 年到 1979 年，共发射了 4 颗试验卫星。研制了地面接收机及建立地面跟踪网。第二阶段为全面研制和试验阶段。从 1979 年到 1984 年，又陆续发射了 7 颗试验卫星，研制了各种用途接收机。实验表明，GPS 定位精度远远超过设计标准。第三阶段为实用组网阶段。1989 年2月4日第一颗GPS工作卫星发射成功，表明GPS系统进入工程建设阶段。 1993 年底实用的 GPS 网即（21+3）GPS 星座已经建成，今后将根据计划更换失效的卫星。 GPS 系统的组成 GPS 由三个独立的部分组成： ● 空间部分：21 颗工作卫星，3 颗备用卫星。 ● 地面支撑系统：1 个主控站，3 个注入站，5 个监测站。 ● 用户设备部分：接收 GPS 卫星发射信号，以获得必要的导航和定位信息，经数据处理，完成导航和定位工作。GPS 接收机硬件一般由主机、天线和电源组成。我们现在所使用的就是用户设备部分。 2

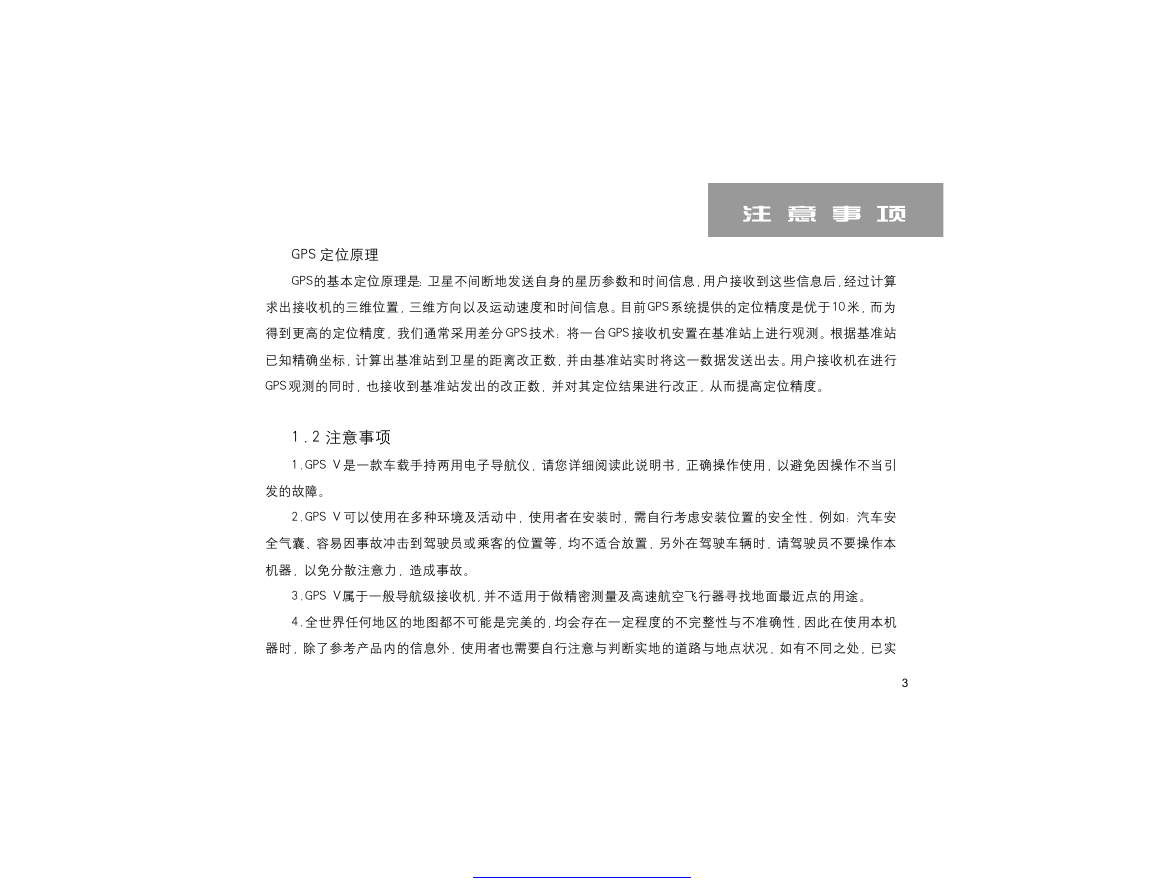

注意事项 GPS 定位原理 GPS的基本定位原理是：卫星不间断地发送自身的星历参数和时间信息，用户接收到这些信息后，经过计算求出接收机的三维位置，三维方向以及运动速度和时间信息。目前 GPS 系统提供的定位精度是优于 10 米，而为得到更高的定位精度，我们通常采用差分 GPS 技术：将一台 GPS 接收机安置在基准站上进行观测。根据基准站已知精确坐标，计算出基准站到卫星的距离改正数，并由基准站实时将这一数据发送出去。用户接收机在进行 GPS 观测的同时，也接收到基准站发出的改正数，并对其定位结果进行改正，从而提高定位精度。 1 . 2 注意事项 1.GPS V 是一款车载手持两用电子导航仪，请您详细阅读此说明书，正确操作使用，以避免因操作不当引发的故障。 2.GPS V 可以使用在多种环境及活动中，使用者在安装时，需自行考虑安装位置的安全性，例如：汽车安全气囊、容易因事故冲击到驾驶员或乘客的位置等，均不适合放置，另外在驾驶车辆时，请驾驶员不要操作本机器，以免分散注意力，造成事故。 3.GPS V 属于一般导航级接收机，并不适用于做精密测量及高速航空飞行器寻找地面最近点的用途。 4.全世界任何地区的地图都不可能是完美的，均会存在一定程度的不完整性与不准确性，因此在使用本机器时，除了参考产品内的信息外，使用者也需要自行注意与判断实地的道路与地点状况，如有不同之处，已实 3

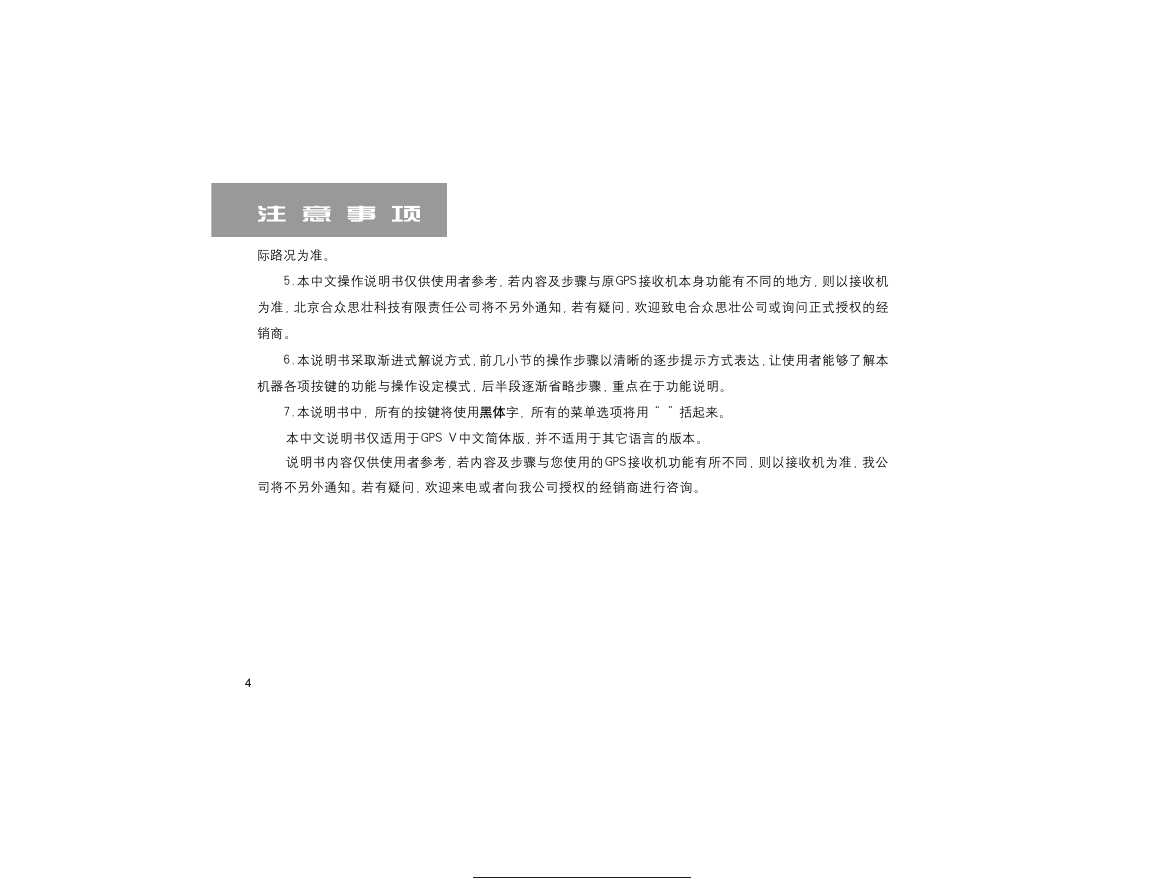

注意事项际路况为准。 5.本中文操作说明书仅供使用者参考，若内容及步骤与原 GPS 接收机本身功能有不同的地方，则以接收机为准，北京合众思壮科技有限责任公司将不另外通知，若有疑问，欢迎致电合众思壮公司或询问正式授权的经销商。 6.本说明书采取渐进式解说方式，前几小节的操作步骤以清晰的逐步提示方式表达，让使用者能够了解本机器各项按键的功能与操作设定模式，后半段逐渐省略步骤，重点在于功能说明。 7.本说明书中，所有的按键将使用黑体字，所有的菜单选项将用“ ”括起来。本中文说明书仅适用于 GPS V 中文简体版，并不适用于其它语言的版本。说明书内容仅供使用者参考，若内容及步骤与您使用的 GPS 接收机功能有所不同，则以接收机为准，我公司将不另外通知。若有疑问，欢迎来电或者向我公司授权的经销商进行咨询。 4

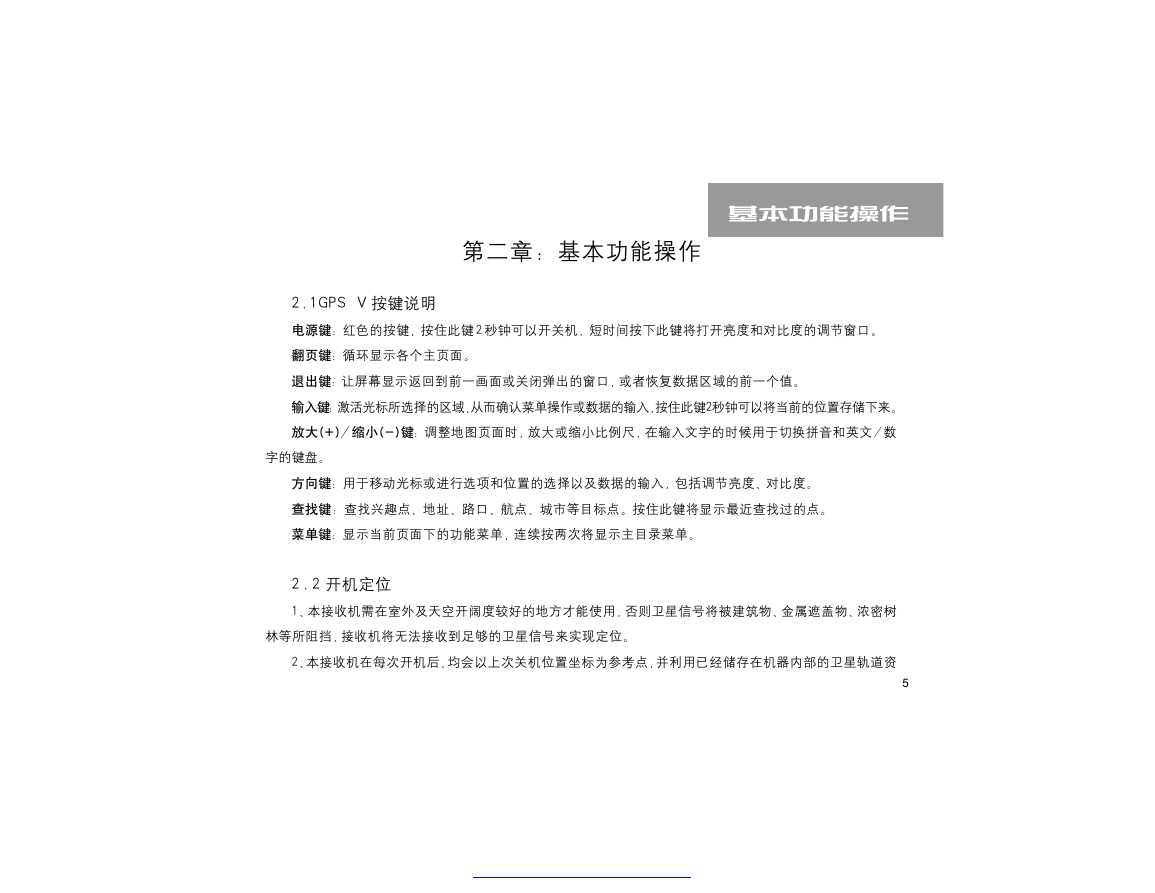

第二章：基本功能操作基本功能操作 2.1GPS V 按键说明电源键：红色的按键，按住此键 2 秒钟可以开关机，短时间按下此键将打开亮度和对比度的调节窗口。翻页键：循环显示各个主页面。退出键：让屏幕显示返回到前一画面或关闭弹出的窗口，或者恢复数据区域的前一个值。输入键：激活光标所选择的区域，从而确认菜单操作或数据的输入，按住此键2秒钟可以将当前的位置存储下来。放大(+)/ 缩小(-)键：调整地图页面时，放大或缩小比例尺，在输入文字的时候用于切换拼音和英文 / 数字的键盘。方向键：用于移动光标或进行选项和位置的选择以及数据的输入，包括调节亮度、对比度。查找键：查找兴趣点、地址、路口、航点、城市等目标点。按住此键将显示最近查找过的点。菜单键：显示当前页面下的功能菜单，连续按两次将显示主目录菜单。 2 . 2 开机定位 1、本接收机需在室外及天空开阔度较好的地方才能使用，否则卫星信号将被建筑物、金属遮盖物、浓密树林等所阻挡，接收机将无法接收到足够的卫星信号来实现定位。 2、本接收机在每次开机后，均会以上次关机位置坐标为参考点，并利用已经储存在机器内部的卫星轨道资 5
