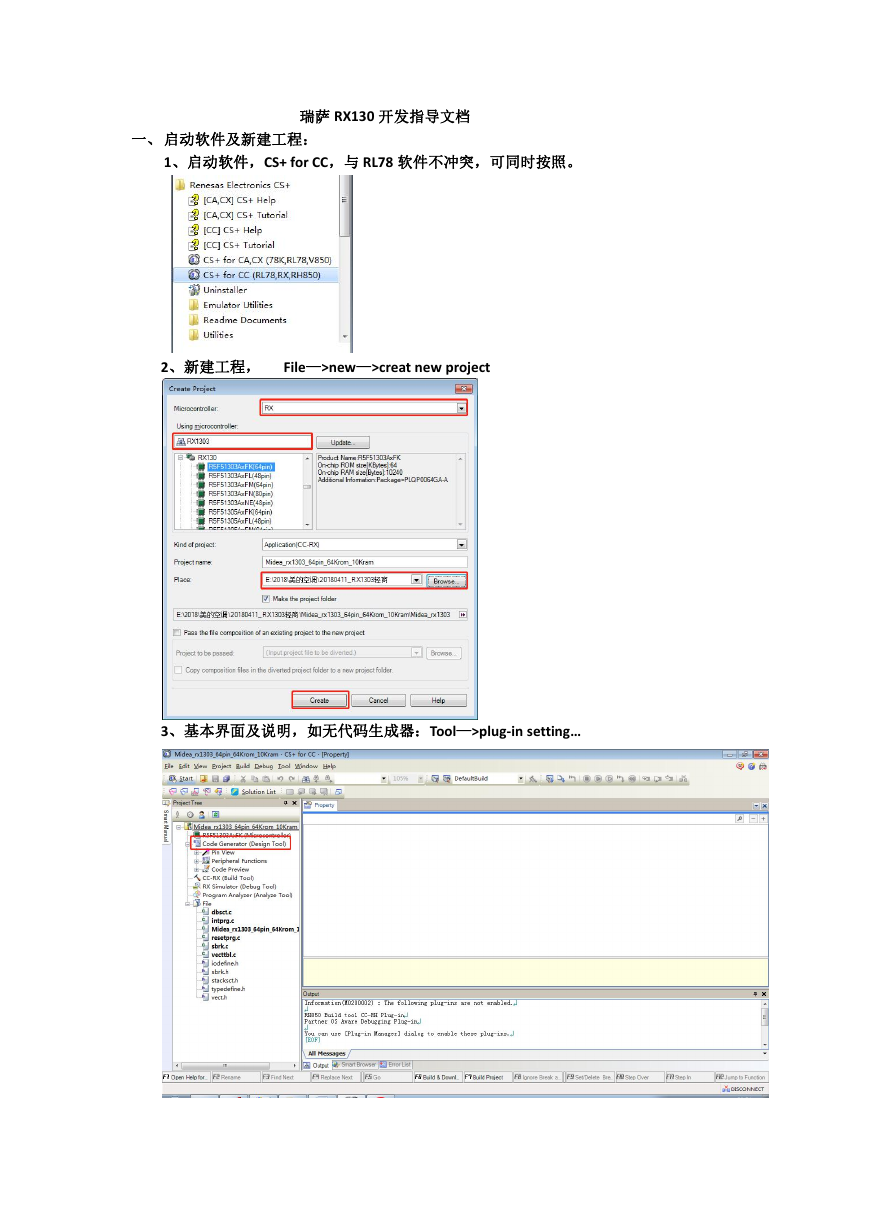

瑞萨 RX130 开发指导文档一、启动软件及新建工程： 1、启动软件，CS+ for CC，与 RL78 软件不冲突，可同时按照。 2、新建工程， File—>new—>creat new project 3、基本界面及说明，如无代码生成器：Tool—>plug-in setting…

二、编译器设置 1、选择优化选项 2、设置中文支持 3、设置 map 文件输出工程 ROM,RAM 使用情况 4、设置输出 hex 文件格式

5、设置头文件包含路径二、仿真器设置 1、选择工具 E1 2、设置时钟，外部晶振：EXTAL，晶振值：main clock，倍频后值：operation frequency 3、设置时钟，内部振荡器：HOCO 4、仿真供电情况，仿真器供电：YES，反之：NO 5、变量实时更新选择

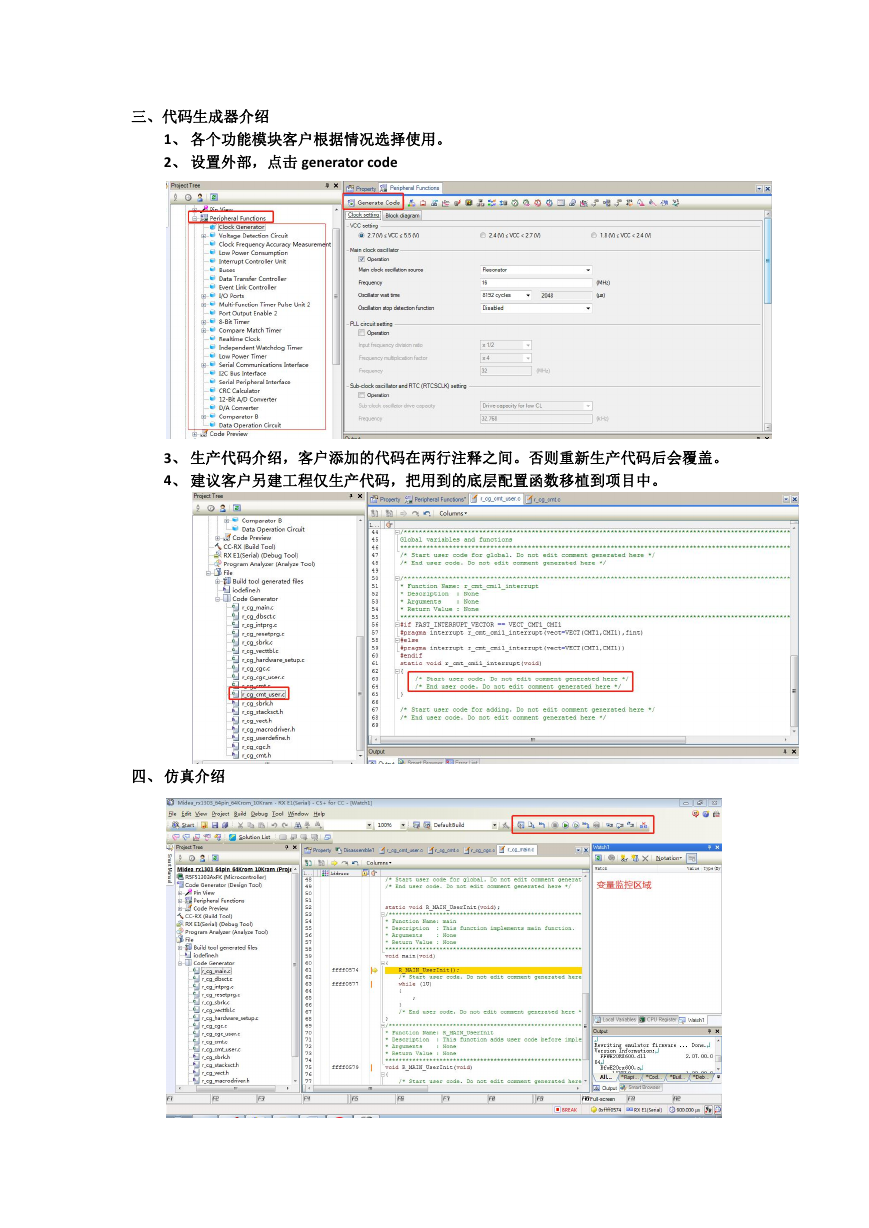

三、代码生成器介绍 1、各个功能模块客户根据情况选择使用。 2、设置外部，点击 generator code 3、生产代码介绍，客户添加的代码在两行注释之间。否则重新生产代码后会覆盖。 4、建议客户另建工程仅生产代码，把用到的底层配置函数移植到项目中。四、仿真介绍

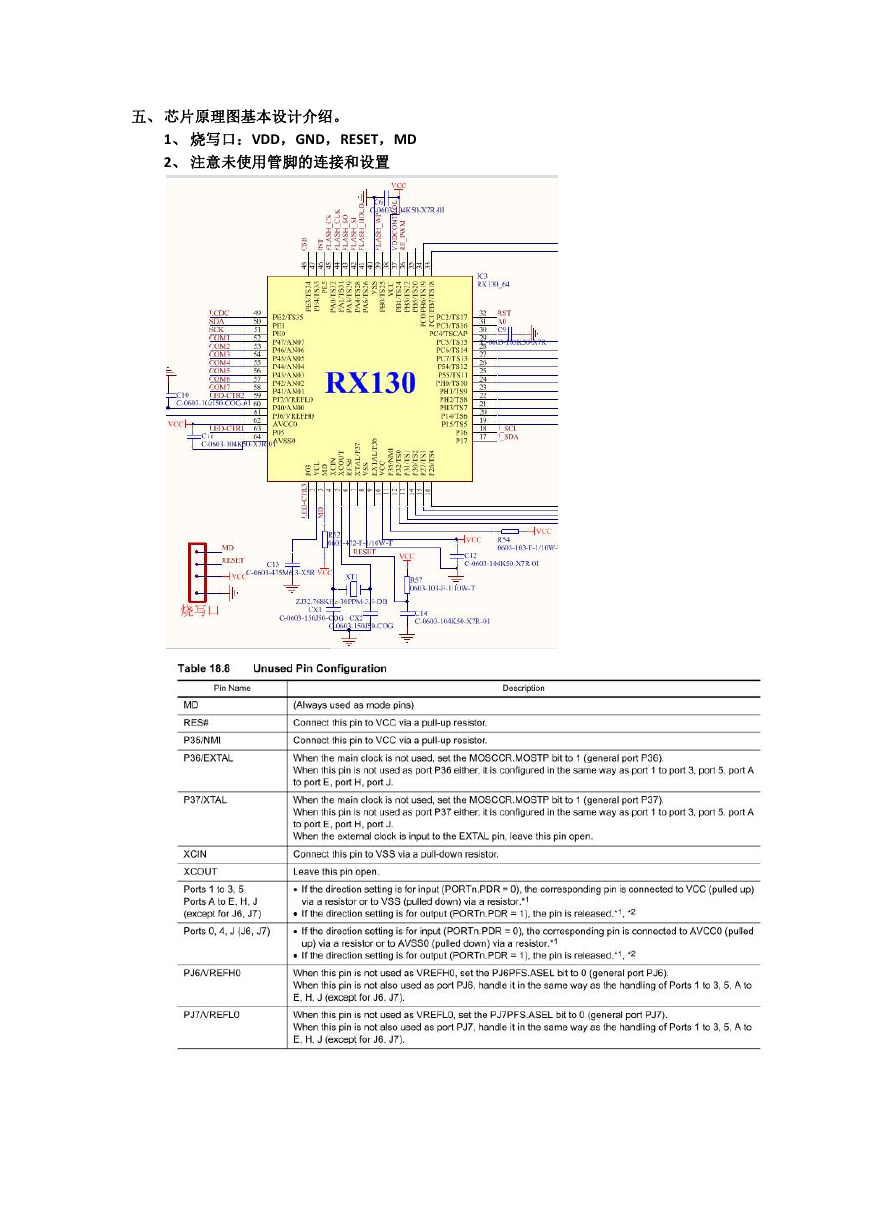

五、芯片原理图基本设计介绍。 1、烧写口：VDD，GND，RESET，MD 2、注意未使用管脚的连接和设置
