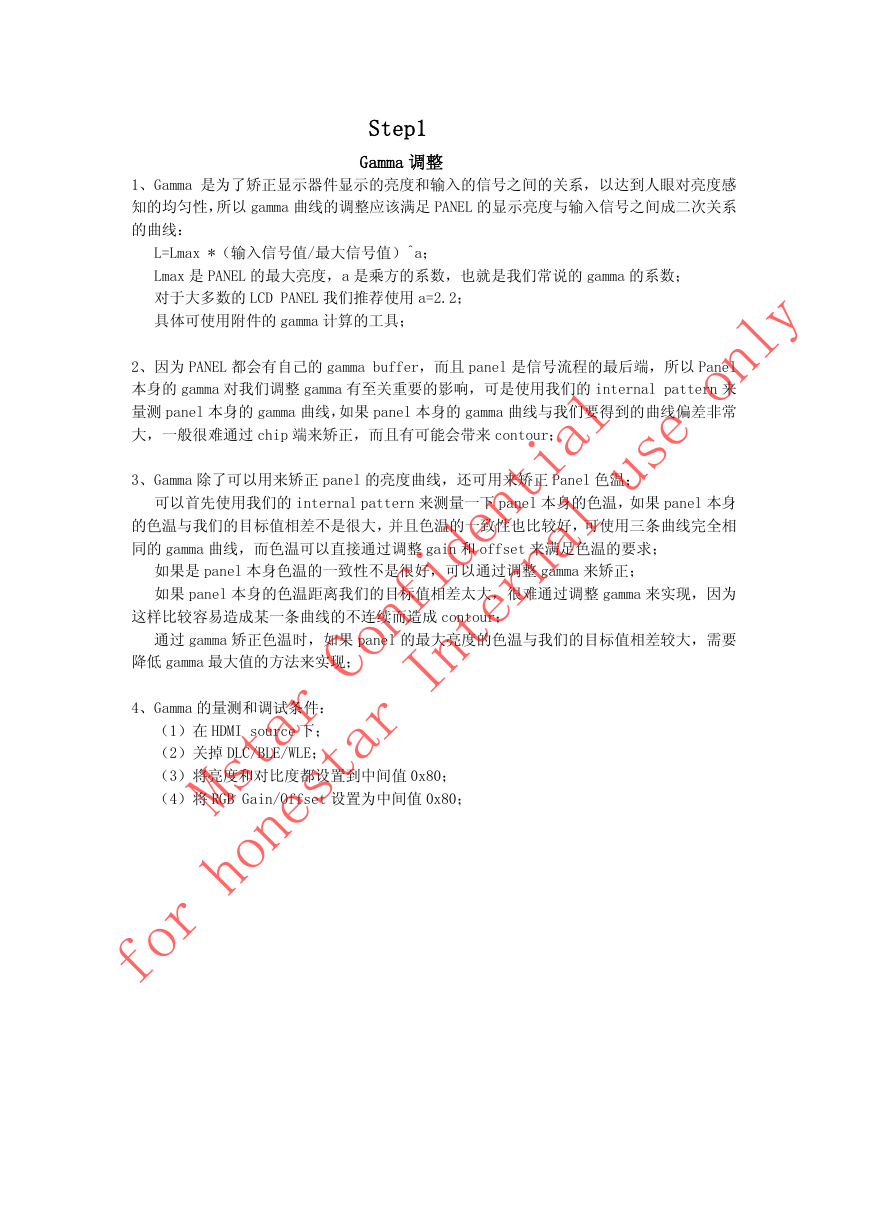

    Step1 Gamma 调整 1、Gamma 是为了矫正显示器件显示的亮度和输入的信号之间的关系，以达到人眼对亮度感 知的均匀性，所以 gamma 曲线的调整应该满足 PANEL 的显示亮度与输入信号之间成二次关系 的曲线： L=Lmax *（输入信号值/最大信号值）^a； Lmax 是 PANEL 的最大亮度，a 是乘方的系数，也就是我们常说的 gamma 的系数； 对于大多数的 LCD PANEL 我们推荐使用 a=2.2； 具体可使用附件的 gamma 计算的工具； 2、因为 PANEL 都会有自己的 gamma buffer，而且 panel 是信号流程的最后端，所以 Panel 本身的 gamma 对我们调整 gamma 有至关重要的影响，可是使用我们的 internal pattern 来 量测 panel 本身的 gamma 曲线，如果 panel 本身的 gamma 曲线与我们要得到的曲线偏差非常 大，一般很难通过 chip 端来矫正，而且有可能会带来 contour； 3、Gamma 除了可以用来矫正 panel 的亮度曲线，还可用来矫正 Panel 色温； 可以首先使用我们的 internal pattern 来测量一下 panel 本身的色温，如果 panel 本身 的色温与我们的目标值相差不是很大，并且色温的一致性也比较好，可使用三条曲线完全相 同的 gamma 曲线，而色温可以直接通过调整 gain 和 offset 来满足色温的要求； 如果是 panel 本身色温的一致性不是很好，可以通过调整 gamma 来矫正； 如果 panel 本身的色温距离我们的目标值相差太大，很难通过调整 gamma 来实现，因为 这样比较容易造成某一条曲线的不连续而造成 contour； 通过 gamma 矫正色温时，如果 panel 的最大亮度的色温与我们的目标值相差较大，需要 降低 gamma 最大值的方法来实现； 4、Gamma 的量测和调试条件： （1）在 HDMI source 下； （2）关掉 DLC/BLE/WLE； （3）将亮度和对比度都设置到中间值 0x80； （4）将 RGB Gain/Offset 设置为中间值 0x80； Mstar Confidential for honestar Internal use only
    Step2 亮度的调整 1、亮度调整的前提需要先将 gamma 确定下来，因为 gamma 处于整个信号处理的最后端，gamma 重新调整会影响最后亮度的整体表现，如果调试后期 gamma 更改且变化比较大，亮度调整需 要重新确认，所以需要先将 gamma 确定下来再来做亮度方面的调整； 2、在 YUV 的彩色空间里面，亮度调整需要满足 ITU-R BT.601/BT.709 的要求，即是 Y level 的 Range 是 16-235，这样才能保证信号的对比度要求，调试方法按照信号流程从前往后逐 级进行调整，有关亮度的相关信号流程图如下： 我们可以使用 Chip 新增加了一个 debug mode 来读出我们每个 block 的 Y、CB、CR 的 data，具体说明如下： BK1A_D0[0]: Show pixel value for debug (only color engine block)； BK1A_D0[7-4]: debug location： 0000 : input data//0001 : noise mask top//0010 : v_noise_mask_filter//0011 : FCC//0100 : IHC//0101 : ICC//0110 : Y_switch//0111 : Y_curve_fit//1000 : UV compensate//1001 : Output data； BK1A_D2/D3[10-0]: Debug pixel H-position； BK1A_D4/D5[10-0]: Debug pixel V-position； BK1A_D6/D7[9-0]: Debug pixel Y value； BK1A_D8/D9[9-0]: Debug pixel Cb value； BK1A_DA/DB[9-0]: Debug pixel Cr value； 将 BK1A_D0[0]=1，屏幕左上角会出现一个“+”符号，改变 BK1A_D2/D3[10-0]和 BK1A_D4/D5[10-0]将“+”挪到你希望读出 data 的地方，BK1A_D6/D7 就可以读出这个 pixel Mstar Confidential for honestar Internal use only
    的 Y data，BK1A_D8/D9[9-0] 可以读出这个 pixel 的 Cb 的 data，BK1A_DA/DB[9-0] 可以读 出这个 pixel 的 Cr 的 data，我们还可以用 BK1A_D0[7-4]来确定我们读出 data 的位置，需 要转化为 8bit 的话将 Cb 和 Cr data 除以 4； 我们首先来确认各通道信号前端送进来的 Y level： （1）、CVBS 信号，因为要经过 VD 和 Comb filter，所以首先需要确定 VD AGC 的方式， fixed 或者 auto，一般而言我们 RF 使用 fixed,而 AV 用 auto，同时确认一下 BK_COMB_80、 81、82=0xC8、0x96、0x6A，然后分别输入 0IRE 和 100IRE 的信号，将 BK1A_D0 设置为 0x01， 读出 Y 的 data，通过调整 BK_COMB_74 和 BK_COMB_73 确保信号的输出范围是 16-235； （2）、Componet 和 VGA，因为 YPBPR 和 RGB 需要经过 ADC，所以需要首先进行 ADC 校正， 完成后分别输入 0IRE 和 100IRE 的信号，用工具读出 Y data，YPBPR 的范围应该是 16-235， 而 RGB 应该是 0-255，大家也可以用这种方法来确认我们的 ADC 校正是否准确，因为是模拟 信号的缘故一般而言会有些偏差但是不应该太大； （3）、HDMI 和 DTV，因为是数字信号所以可以不用确认，但是可以用来确认信号源的范 围是否正确； 下一步需要进入 DLC 的 Y Level： 因为前端送进来的信号是 16-235，而我们 DLC 的 curve 是 0-255,所以需要进行转换 再进 DLC 才能避免 DLC 做错； 首先把 debug mode 打开，将 BK1A_D0 设置为 0x61，这时候读出来的 Y Data 的值就是 经过了 pre gain 和 offset 后进 DLC 的值，我们有部分 IC 是先过 gain 再过 offset，造成 我们计算不能正好转换为 0-255，但是配合 DLC 的参数还是能解决这个问题： 直接将 16-235 乘以 1 减 16，也就是将 BK1A_2C 设置为 0x40，BK1A_1E 设置为 0xF0， 这样就 0-219 进 DLC，将 DLC 的 Luma_limit 设置为 3，这样就能保证信号的最亮和最暗不动， 而经过 DLC 之后转换成 RGB 时 Y 值不变，不需要再减 16 进矩阵； 而有部分 Chip 是先过 offset 再过 gain，这样就可以比较容易转换为 0-255，但是注 意出 DLC 后再乘 219/255，这样保证进矩阵的 range 是 0-219，不会因为后端矩阵造成饱和； 经过上述确认，我们可以保证信号的完整，不会出现饱和的现象，然后再根据实际的 需求调整 DLC 的参数即可。 Mstar Confidential for honestar Internal use only

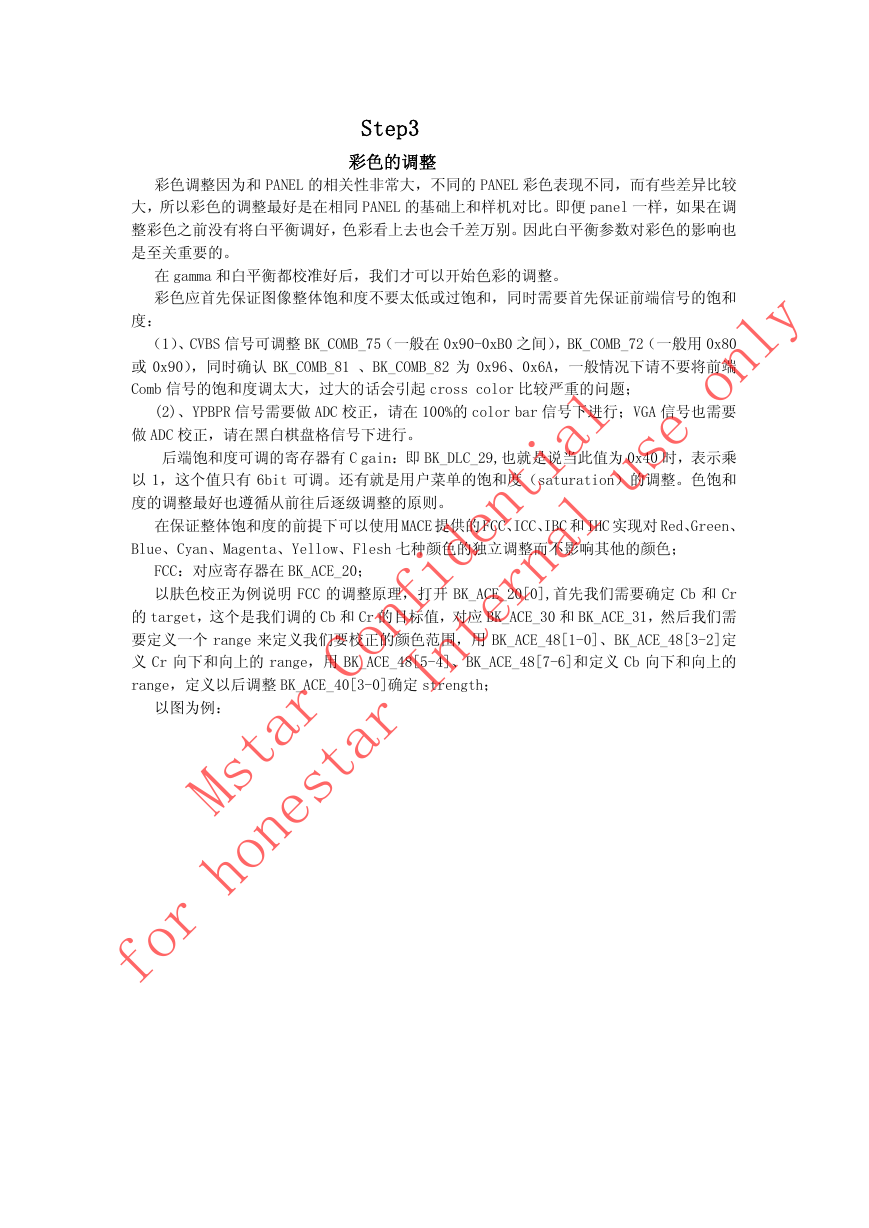

    Step3 彩色的调整 彩色调整因为和 PANEL 的相关性非常大，不同的 PANEL 彩色表现不同，而有些差异比较 大，所以彩色的调整最好是在相同 PANEL 的基础上和样机对比。即便 panel 一样，如果在调 整彩色之前没有将白平衡调好，色彩看上去也会千差万别。因此白平衡参数对彩色的影响也 是至关重要的。 在 gamma 和白平衡都校准好后，我们才可以开始色彩的调整。 彩色应首先保证图像整体饱和度不要太低或过饱和，同时需要首先保证前端信号的饱和 度： （1）、CVBS 信号可调整 BK_COMB_75（一般在 0x90-0xB0 之间），BK_COMB_72（一般用 0x80 或 0x90），同时确认 BK_COMB_81 、BK_COMB_82 为 0x96、0x6A，一般情况下请不要将前端 Comb 信号的饱和度调太大，过大的话会引起 cross color 比较严重的问题； (2)、YPBPR 信号需要做 ADC 校正，请在 100%的 color bar 信号下进行；VGA 信号也需要 做 ADC 校正，请在黑白棋盘格信号下进行。 后端饱和度可调的寄存器有 C gain：即 BK_DLC_29,也就是说当此值为 0x40 时，表示乘 以 1，这个值只有 6bit 可调。还有就是用户菜单的饱和度（saturation）的调整。色饱和 度的调整最好也遵循从前往后逐级调整的原则。 在保证整体饱和度的前提下可以使用 MACE 提供的 FCC、ICC、IBC 和 IHC 实现对 Red、Green、 Blue、Cyan、Magenta、Yellow、Flesh 七种颜色的独立调整而不影响其他的颜色； FCC：对应寄存器在 BK_ACE_20； 以肤色校正为例说明 FCC 的调整原理，打开 BK_ACE_20[0],首先我们需要确定 Cb 和 Cr 的 target，这个是我们调的 Cb 和 Cr 的目标值，对应 BK_ACE_30 和 BK_ACE_31，然后我们需 要定义一个 range 来定义我们要校正的颜色范围，用 BK_ACE_48[1-0]、BK_ACE_48[3-2]定 义 Cr 向下和向上的 range，用 BK_ACE_48[5-4]、BK_ACE_48[7-6]和定义 Cb 向下和向上的 range，定义以后调整 BK_ACE_40[3-0]确定 strength； 以图为例： Mstar Confidential for honestar Internal use only

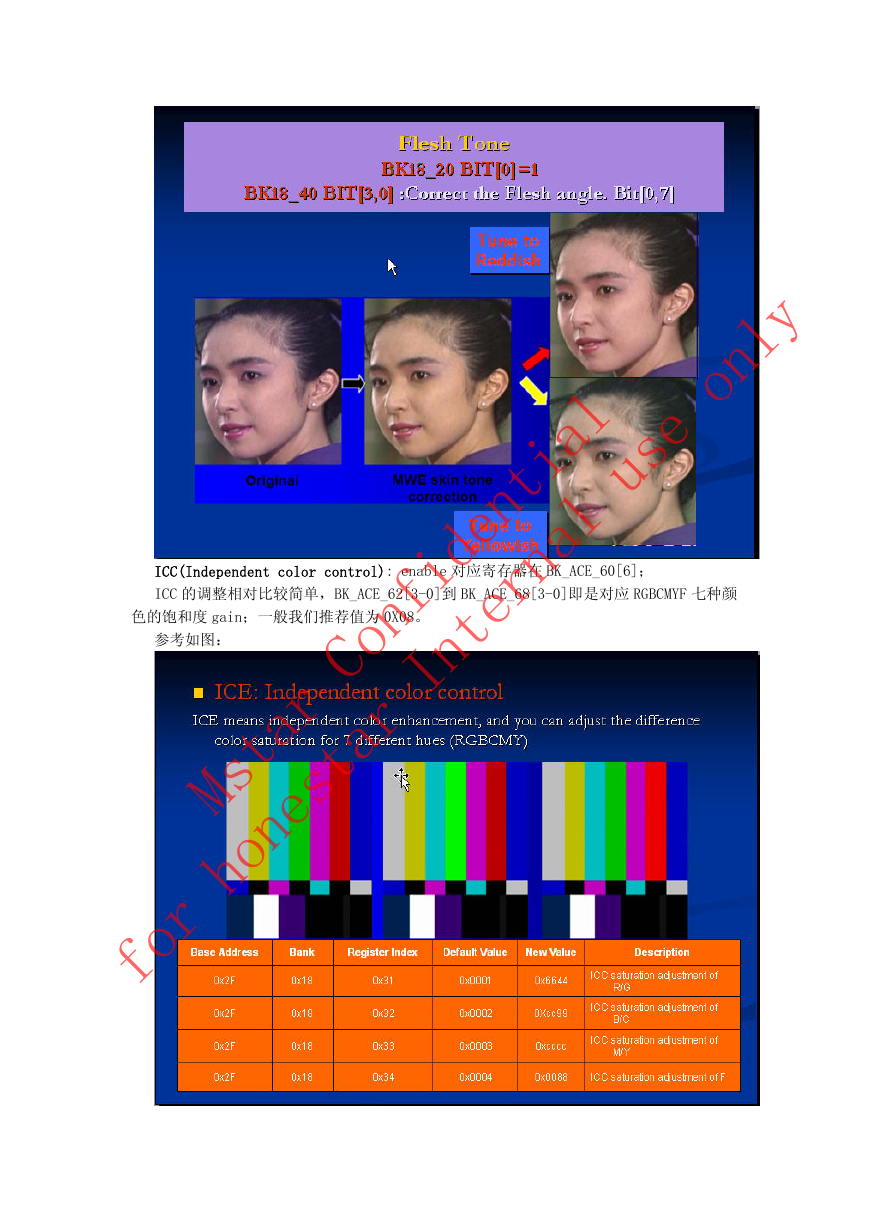

    ICC(Independent color control): enable 对应寄存器在 BK_ACE_60[6]； ICC 的调整相对比较简单，BK_ACE_62[3-0]到 BK_ACE_68[3-0]即是对应 RGBCMYF 七种颜 色的饱和度 gain；一般我们推荐值为 0X08。 参考如图： Mstar Confidential for honestar Internal use only

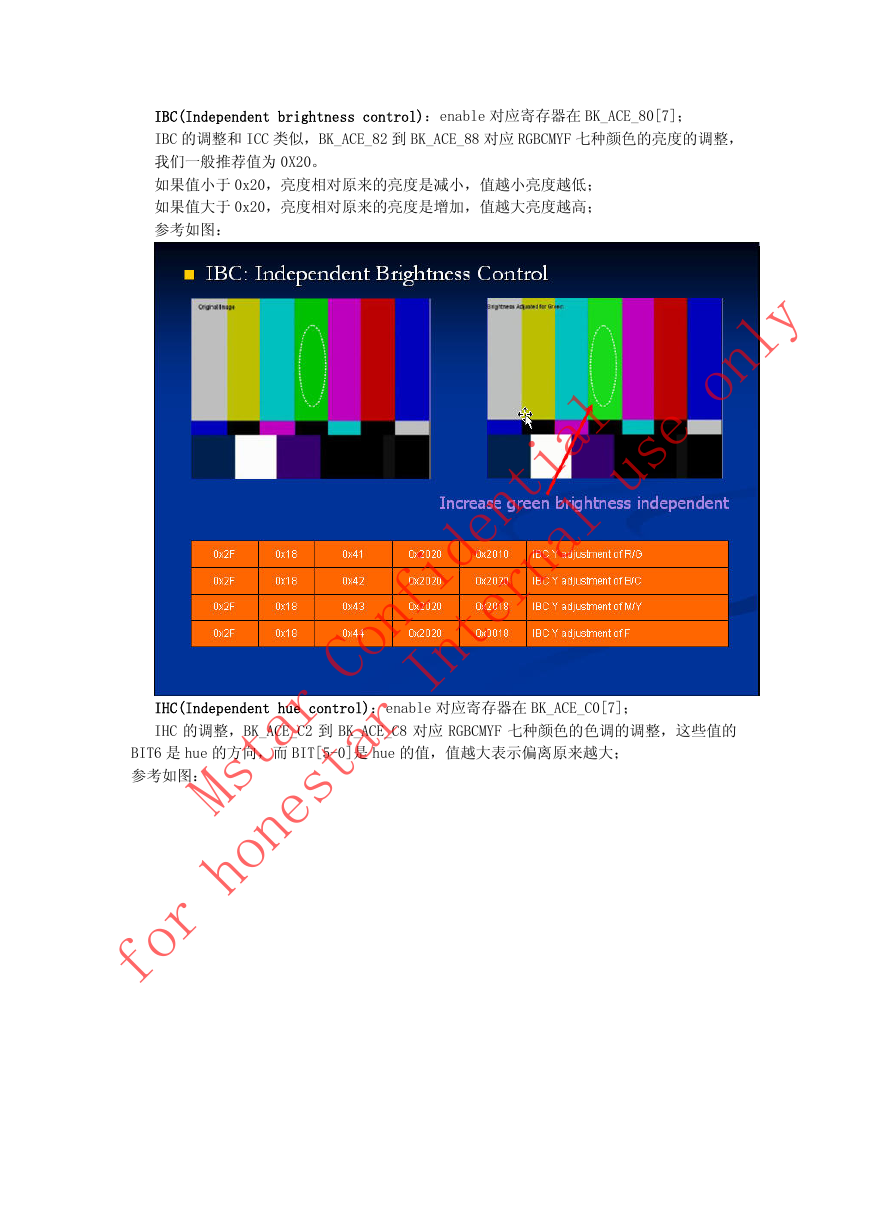

    IBC(Independent brightness control)：enable 对应寄存器在 BK_ACE_80[7]； IBC 的调整和 ICC 类似，BK_ACE_82 到 BK_ACE_88 对应 RGBCMYF 七种颜色的亮度的调整， 我们一般推荐值为 0X20。 如果值小于 0x20，亮度相对原来的亮度是减小，值越小亮度越低； 如果值大于 0x20，亮度相对原来的亮度是增加，值越大亮度越高； 参考如图： IHC(Independent hue control)：enable 对应寄存器在 BK_ACE_C0[7]； IHC 的调整，BK_ACE_C2 到 BK_ACE_C8 对应 RGBCMYF 七种颜色的色调的调整，这些值的 BIT6 是 hue 的方向，而 BIT[5-0]是 hue 的值，值越大表示偏离原来越大； 参考如图： Mstar Confidential for honestar Internal use only

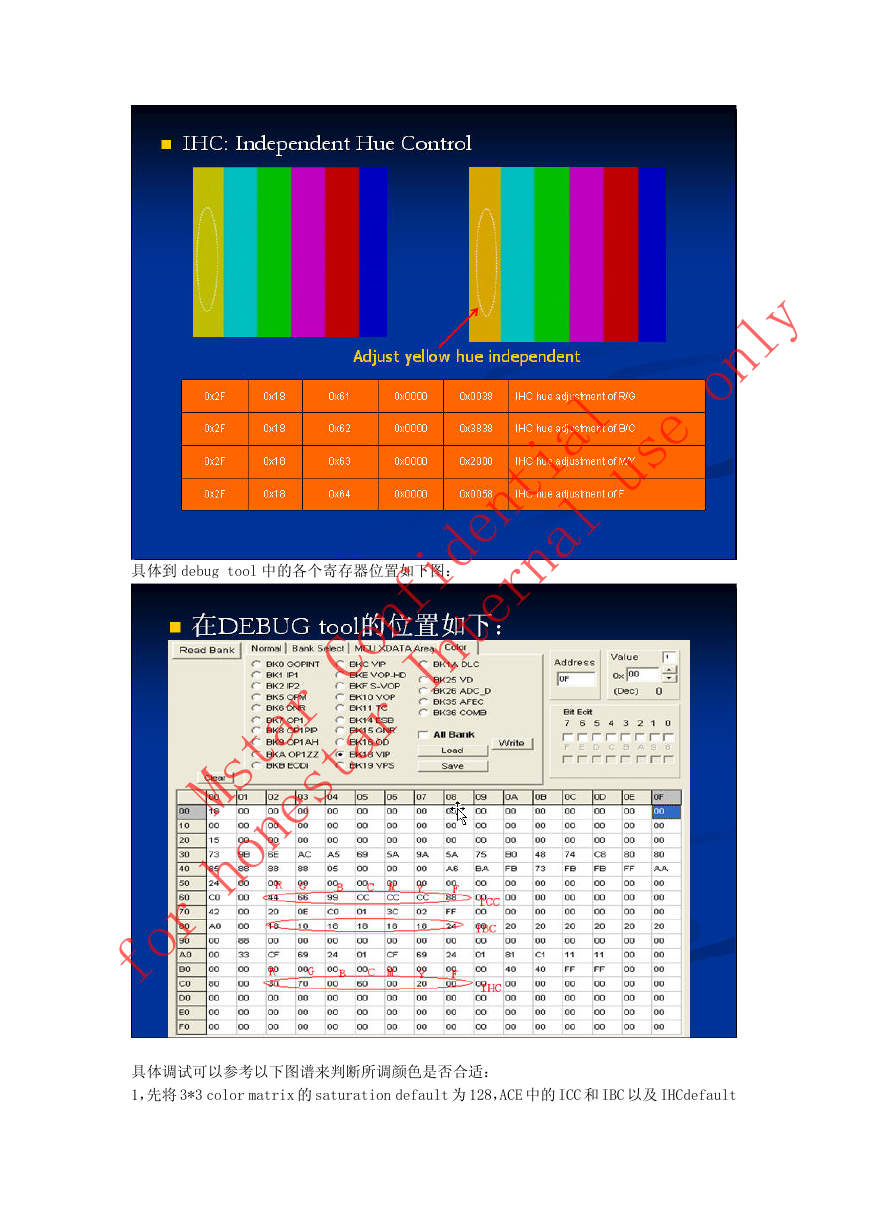

    具体到 debug tool 中的各个寄存器位置如下图： 具体调试可以参考以下图谱来判断所调颜色是否合适： 1，先将 3*3 color matrix 的 saturation default 为 128，ACE 中的 ICC 和 IBC 以及 IHCdefault Mstar Confidential for honestar Internal use only

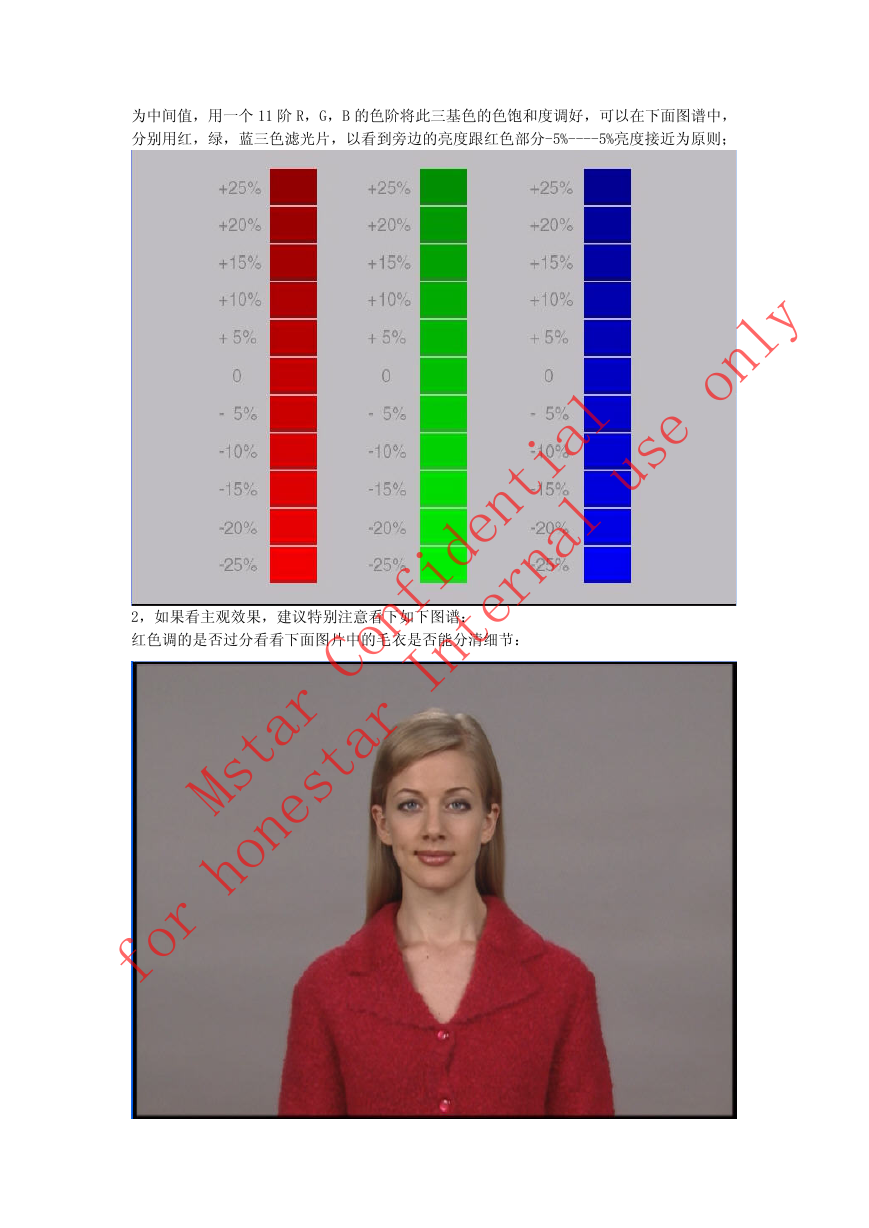

    为中间值，用一个 11 阶 R，G，B 的色阶将此三基色的色饱和度调好，可以在下面图谱中， 分别用红，绿，蓝三色滤光片，以看到旁边的亮度跟红色部分-5%----5%亮度接近为原则； 2，如果看主观效果，建议特别注意看下如下图谱： 红色调的是否过分看看下面图片中的毛衣是否能分清细节： Mstar Confidential for honestar Internal use only
