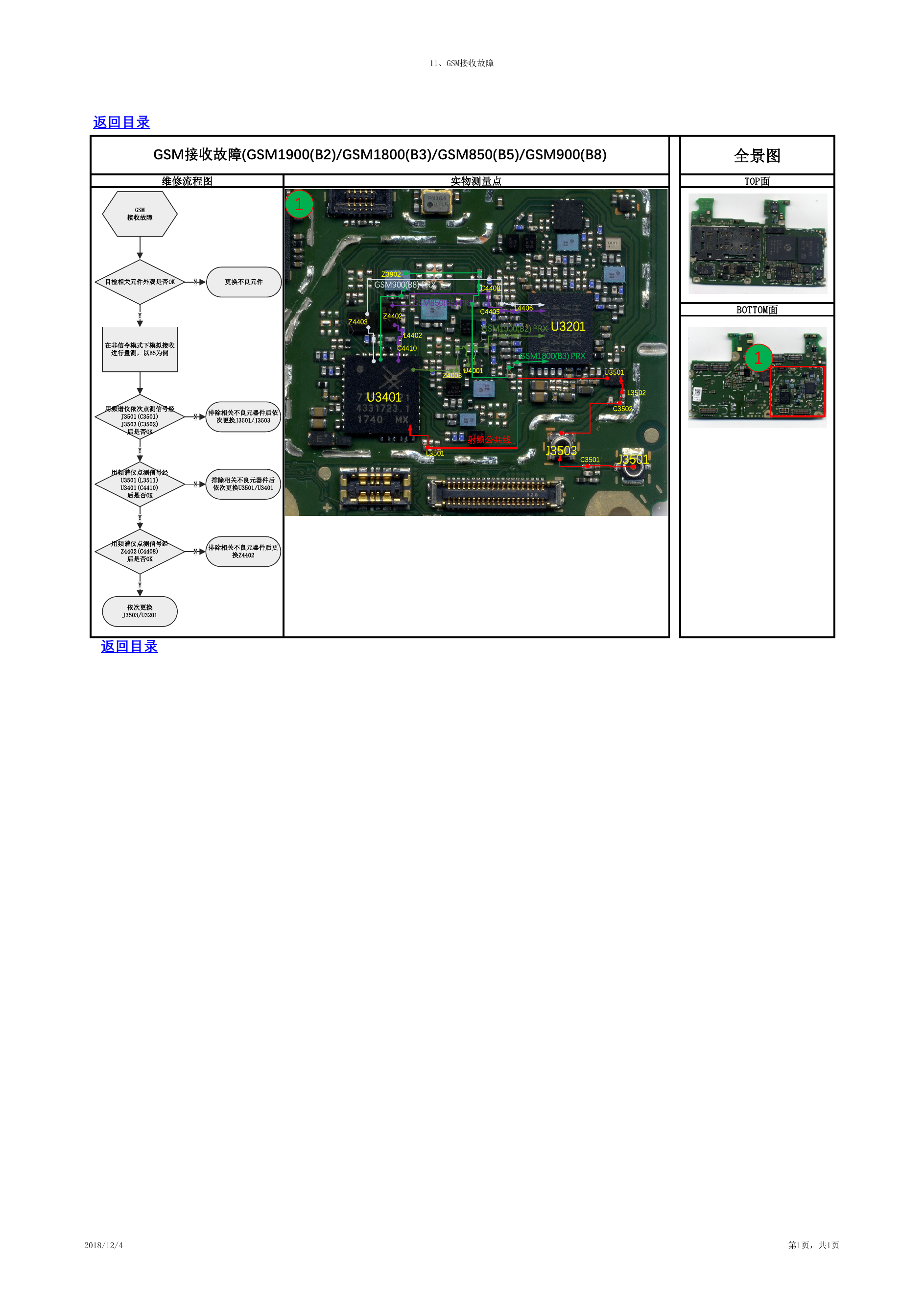

11、GSM接收故障 返回目录 GSM接收故障(GSM1900(B2)/GSM1800(B3)/GSM850(B5)/GSM900(B8) 维修流程图 实物测量点 GSM 接收故障 1 C4408 C4405 L4406 GSM1900(B2) PRX U3201 GSM1800(B3) PRX U4001 Z4003 U3501 L3502 C3502 射频公共线 L3501 J3503 C3501 J3501 目检相关元件外观是否OK N 更换不良元件 Z3902 GSM900(B8) PRX GSM850(B5) PRX Z4402 Z4403 L4402 C4410 U3401 Y 在非信令模式下模拟接收 进行量测，以B5为例 用频谱仪依次点测信号经 J3501(C3501) J3503(C3502) 后是否OK Y 用频谱仪点测信号经 U3501(L3511) U3401(C4410) 后是否OK Y 用频谱仪点测信号经 Z4402(C4408) 后是否OK Y 依次更换 J3503/U3201 返回目录 N 排除相关不良元器件后依 次更换J3501/J3503 N N 排除相关不良元器件后 依次更换U3501/U3401 排除相关不良元器件后更 换Z4402 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
