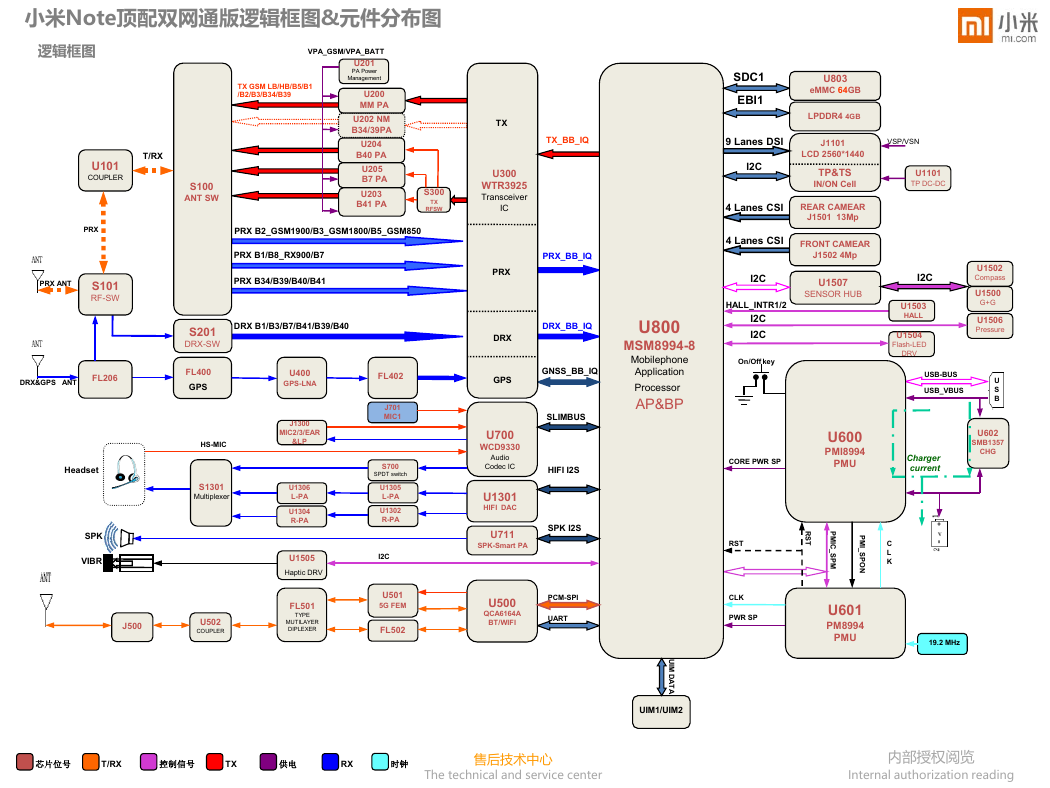

小米Note顶配双网通版逻辑框图&元件分布图 逻辑框图 VPA_GSM/VPA_BATT TX GSM LB/HB/B5/B1 /B2/B3/B34/B39 U201 PA Power Management U200 MM PA U202 NM B34/39PA T/RX U101 COUPLER S100 ANT SW U204 B40 PA U205 B7 PA U203 B41 PA S300 TX RFSW PRX PRX B2_GSM1900/B3_GSM1800/B5_GSM850 TX TX_BB_IQ U300 WTR3925 Transceiver IC PRX ANT S101 RF-SW DRX&GPS ANT FL206 Headset SPK VIBR S201 DRX-SW FL400 GPS HS-MIC S1301 Multiplexer J500 U502 COUPLER PRX B1/B8_RX900/B7 PRX B34/B39/B40/B41 DRX B1/B3/B7/B41/B39/B40 U400 GPS-LNA J1300 MIC2/3/EAR &LP U1306 L-PA U1304 R-PA U1505 Haptic DRV FL501 TYPE MUTILAYER DIPLEXER U800 MSM8994-8 Mobilephone Application Processor AP&BP PRX_BB_IQ DRX_BB_IQ GNSS_BB_IQ SLIMBUS HIFI I2S SPK I2S PRX DRX GPS U700 WCD9330 Audio Codec IC U1301 HIFI DAC U711 SPK-Smart PA U500 QCA6164A BT/WIFI PCM-SPI UART I U M D A T A FL402 J701 MIC1 S700 SPDT switch U1305 L-PA U1302 R-PA I2C U501 5G FEM FL502 U803 eMMC 64GB LPDDR4 4GB J1101 LCD 2560*1440 TP&TS IN/ON Cell REAR CAMEAR J1501 13Mp FRONT CAMEAR J1502 4Mp U1507 SENSOR HUB SDC1 EBI1 9 Lanes DSI I2C 4 Lanes CSI 4 Lanes CSI I2C HALL_INTR1/2 I2C I2C On/Off key VSP/VSN U1101 TP DC-DC U1502 Compass U1500 G+G U1506 Pressure I2C U1503 HALL U1504 Flash-LED DRV USB-BUS USB_VBUS U S B CORE PWR SP U600 PMI8994 PMU Charger current U602 SMB1357 CHG RST CLK PWR SP R S T I P M C _ S P M I P M _ S P O N C L K U601 PM8994 PMU 19.2 MHz 芯片位号 T/RX 控制信号 TX 供电 RX 时钟 售后技术中心 The technical and service center 内部授权阅览 Internal authorization reading UIM1/UIM2 

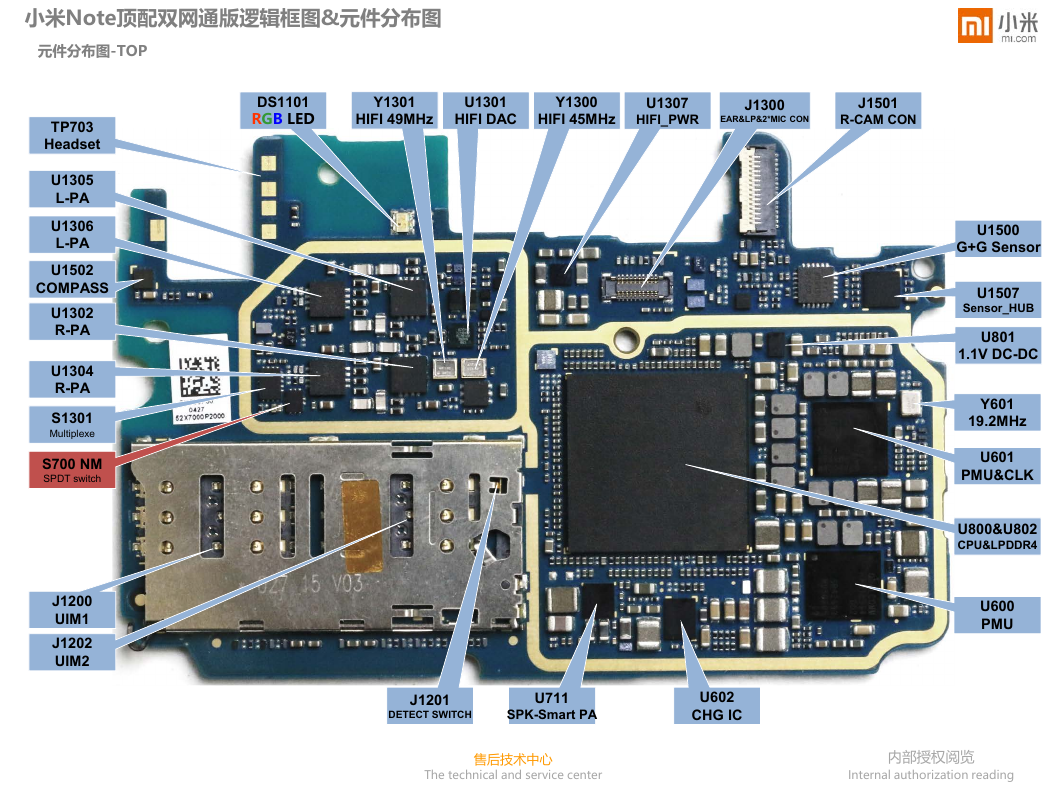

小米Note顶配双网通版逻辑框图&元件分布图 元件分布图-TOP TP703 Headset U1305 L-PA U1306 L-PA U1502 COMPASS U1302 R-PA U1304 R-PA S1301 Multiplexe S700 NM SPDT switch J1200 UIM1 J1202 UIM2 DS1101 RGB LED Y1301 HIFI 49MHz U1301 HIFI DAC Y1300 HIFI 45MHz U1307 HIFI_PWR J1300 EAR&LP&2*MIC CON J1501 R-CAM CON U1500 G+G Sensor U1507 Sensor_HUB U801 1.1V DC-DC Y601 19.2MHz U601 PMU&CLK U800&U802 CPU&LPDDR4 U600 PMU J1201 DETECT SWITCH U711 SPK-Smart PA U602 CHG IC 售后技术中心 The technical and service center 内部授权阅览 Internal authorization reading 

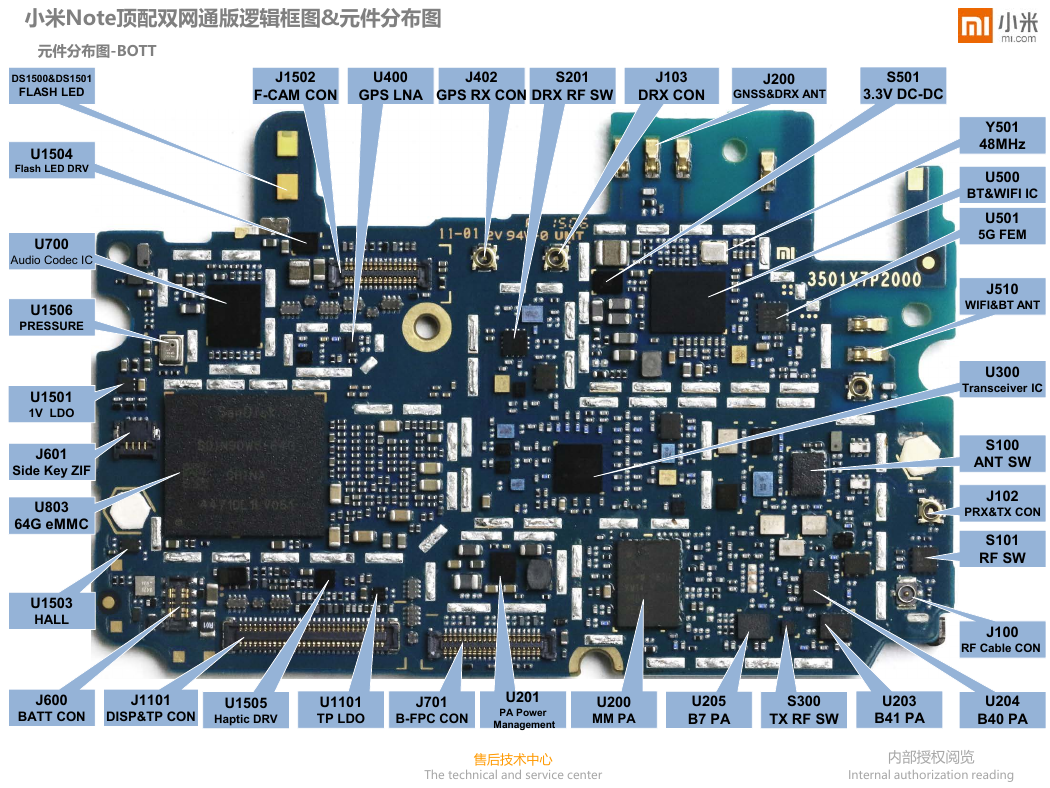

小米Note顶配双网通版逻辑框图&元件分布图 元件分布图-BOTT DS1500&DS1501 FLASH LED U1504 Flash LED DRV U700 Audio Codec IC U1506 PRESSURE U1501 1V LDO J601 Side Key ZIF U803 64G eMMC U1503 HALL J1502 F-CAM CON U400 GPS LNA J402 GPS RX CON S201 DRX RF SW J103 DRX CON J200 GNSS&DRX ANT S501 3.3V DC-DC Y501 48MHz U500 BT&WIFI IC U501 5G FEM J510 WIFI&BT ANT U300 Transceiver IC S100 ANT SW J102 PRX&TX CON S101 RF SW J100 RF Cable CON J600 BATT CON J1101 DISP&TP CON U1505 Haptic DRV U1101 TP LDO J701 B-FPC CON U201 PA Power Management U200 MM PA U205 B7 PA S300 TX RF SW U203 B41 PA U204 B40 PA 售后技术中心 The technical and service center 内部授权阅览 Internal authorization reading 

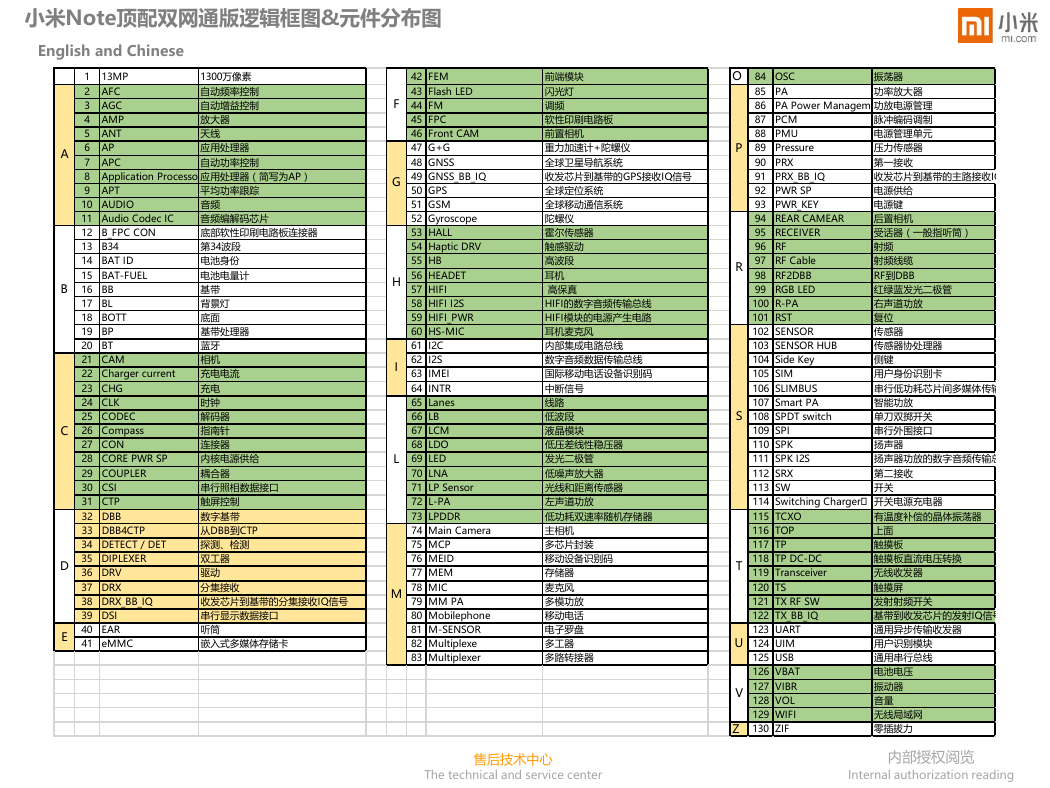

小米Note顶配双网通版逻辑框图&元件分布图 English and Chinese 1300万像素 自动频率控制 自动增益控制 放大器 天线 应用处理器 自动功率控制 1 13MP 2 AFC 3 AGC 4 AMP 5 ANT 6 AP 7 APC 8 Application Processo 应用处理器（简写为AP） 9 APT 10 AUDIO 11 Audio Codec IC 12 B_FPC CON 13 B34 14 BAT ID 15 BAT-FUEL 16 BB 17 BL 18 BOTT 19 BP 20 BT 21 CAM 22 Charger current 23 CHG 24 CLK 25 CODEC 26 Compass 27 CON 28 CORE PWR SP 29 COUPLER 30 CSI 31 CTP 32 DBB 33 DBB4CTP 34 DETECT / DET 35 DIPLEXER 36 DRV 37 DRX 38 DRX_BB_IQ 39 DSI 40 EAR 41 eMMC 平均功率跟踪 音频 音频编解码芯片 底部软性印刷电路板连接器 第34波段 电池身份 电池电量计 基带 背景灯 底面 基带处理器 蓝牙 相机 充电电流 充电 时钟 解码器 指南针 连接器 内核电源供给 耦合器 串行照相数据接口 触屏控制 数字基带 从DBB到CTP 探测、检测 双工器 驱动 分集接收 收发芯片到基带的分集接收IQ信号 串行显示数据接口 听筒 嵌入式多媒体存储卡 A B C D E F G H I L M 42 FEM 43 Flash LED 44 FM 45 FPC 46 Front CAM 47 G+G 48 GNSS 49 GNSS_BB_IQ 50 GPS 51 GSM 52 Gyroscope 53 HALL 54 Haptic DRV 55 HB 56 HEADET 57 HIFI 58 HIFI I2S 59 HIFI_PWR 60 HS-MIC 61 I2C 62 I2S 63 IMEI 64 INTR 65 Lanes 66 LB 67 LCM 68 LDO 69 LED 70 LNA 71 LP Sensor 72 L-PA 73 LPDDR 74 Main Camera 75 MCP 76 MEID 77 MEM 78 MIC 79 MM PA 80 Mobilephone 81 M-SENSOR 82 Multiplexe 83 Multiplexer 前端模块 闪光灯 调频 软性印刷电路板 前置相机 重力加速计+陀螺仪 全球卫星导航系统 收发芯片到基带的GPS接收IQ信号 全球定位系统 全球移动通信系统 陀螺仪 霍尔传感器 触感驱动 高波段 耳机 高保真 HIFI的数字音频传输总线 HIFI模块的电源产生电路 耳机麦克风 内部集成电路总线 数字音频数据传输总线 国际移动电话设备识别码 中断信号 线路 低波段 液晶模块 低压差线性稳压器 发光二极管 低噪声放大器 光线和距离传感器 左声道功放 低功耗双速率随机存储器 主相机 多芯片封装 移动设备识别码 存储器 麦克风 多模功放 移动电话 电子罗盘 多工器 多路转接器 P R 振荡器 功率放大器 O 84 OSC 85 PA 86 PA Power Manageme功放电源管理 87 PCM 脉冲编码调制 电源管理单元 88 PMU 压力传感器 89 Pressure 第一接收 90 PRX 收发芯片到基带的主路接收IQ 91 PRX_BB_IQ 92 PWR SP 电源供给 93 PWR_KEY 电源键 后置相机 94 REAR CAMEAR 受话器（一般指听筒） 95 RECEIVER 射频 96 RF 97 RF Cable 射频线缆 RF到DBB 98 RF2DBB 红绿蓝发光二极管 99 RGB LED 右声道功放 100 R-PA 复位 101 RST 102 SENSOR 传感器 传感器协处理器 103 SENSOR HUB 侧键 104 Side Key 用户身份识别卡 105 SIM 串行低功耗芯片间多媒体传输 106 SLIMBUS 107 Smart PA 智能功放 单刀双掷开关 108 SPDT switch 串行外围接口 109 SPI 扬声器 110 SPK 扬声器功放的数字音频传输总 111 SPK I2S 第二接收 112 SRX 113 SW 开关 114 Switching Charger 开关电源充电器 115 TCXO 116 TOP 117 TP 118 TP DC-DC 119 Transceiver 120 TS 121 TX RF SW 122 TX_BB_IQ 123 UART 124 UIM 125 USB 126 VBAT 127 VIBR 128 VOL 129 WIFI Z 130 ZIF 有温度补偿的晶体振荡器 上面 触摸板 触摸板直流电压转换 无线收发器 触摸屏 发射射频开关 基带到收发芯片的发射IQ信号 通用异步传输收发器 用户识别模块 通用串行总线 电池电压 振动器 音量 无线局域网 零插拔力 S T U V 售后技术中心 The technical and service center 内部授权阅览 Internal authorization reading
