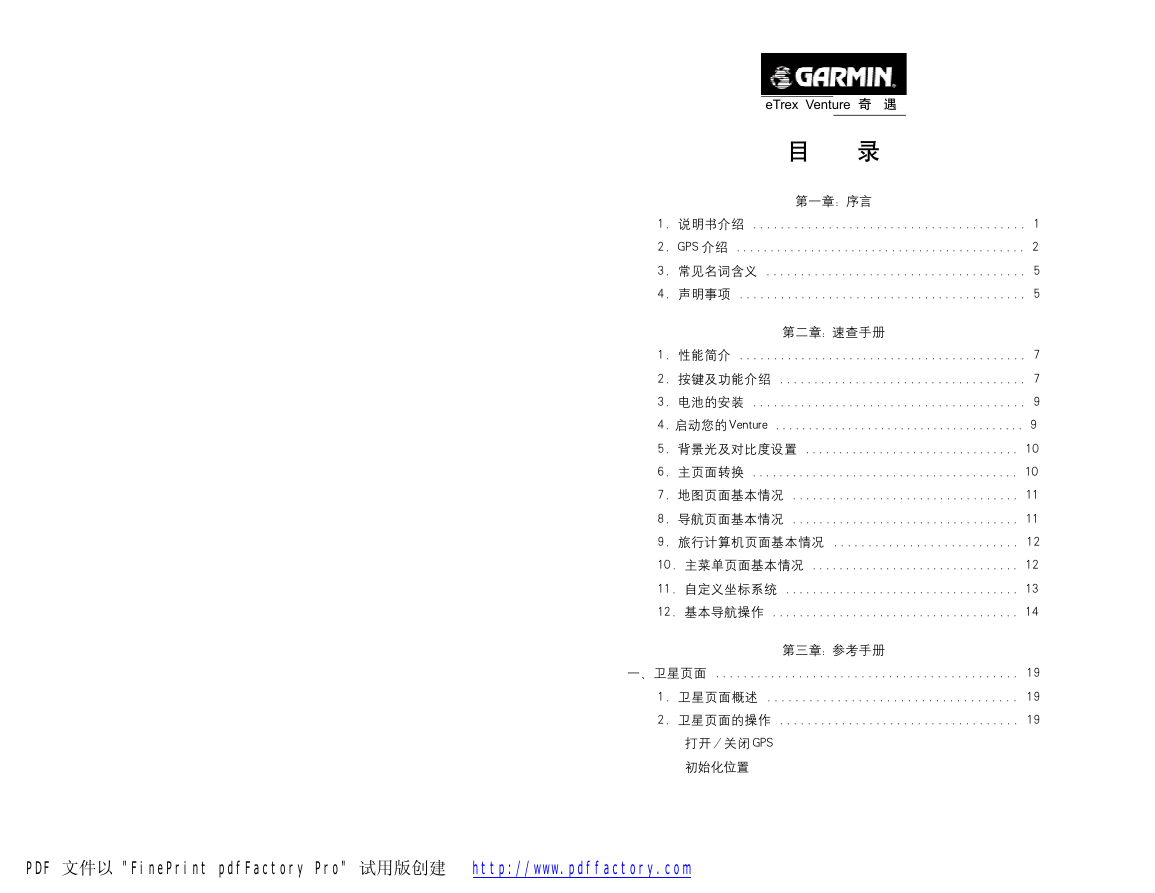

eTrex Venture 奇 遇 目 录 第一章:序言 1.说明书介绍 ........................................ 1 2.GPS 介绍 ........................................... 2 3.常见名词含义 ...................................... 5 4.声明事项 .......................................... 5 第二章:速查手册 1.性能简介 .......................................... 7 2.按键及功能介绍 .................................... 7 3.电池的安装 ........................................ 9 4.启动您的Venture ...................................... 9 5.背景光及对比度设置 ................................ 10 6.主页面转换 ........................................ 10 7.地图页面基本情况 .................................. 11 8.导航页面基本情况 .................................. 11 9.旅行计算机页面基本情况 ........................... 12 10.主菜单页面基本情况 ............................... 12 11.自定义坐标系统 ................................... 13 12.基本导航操作 ..................................... 14 第三章:参考手册 一、卫星页面 ............................................ 19 1.卫星页面概述 .................................... 19 2.卫星页面的操作 ................................... 19 打开 / 关闭 GPS 初始化位置 奇 遇 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

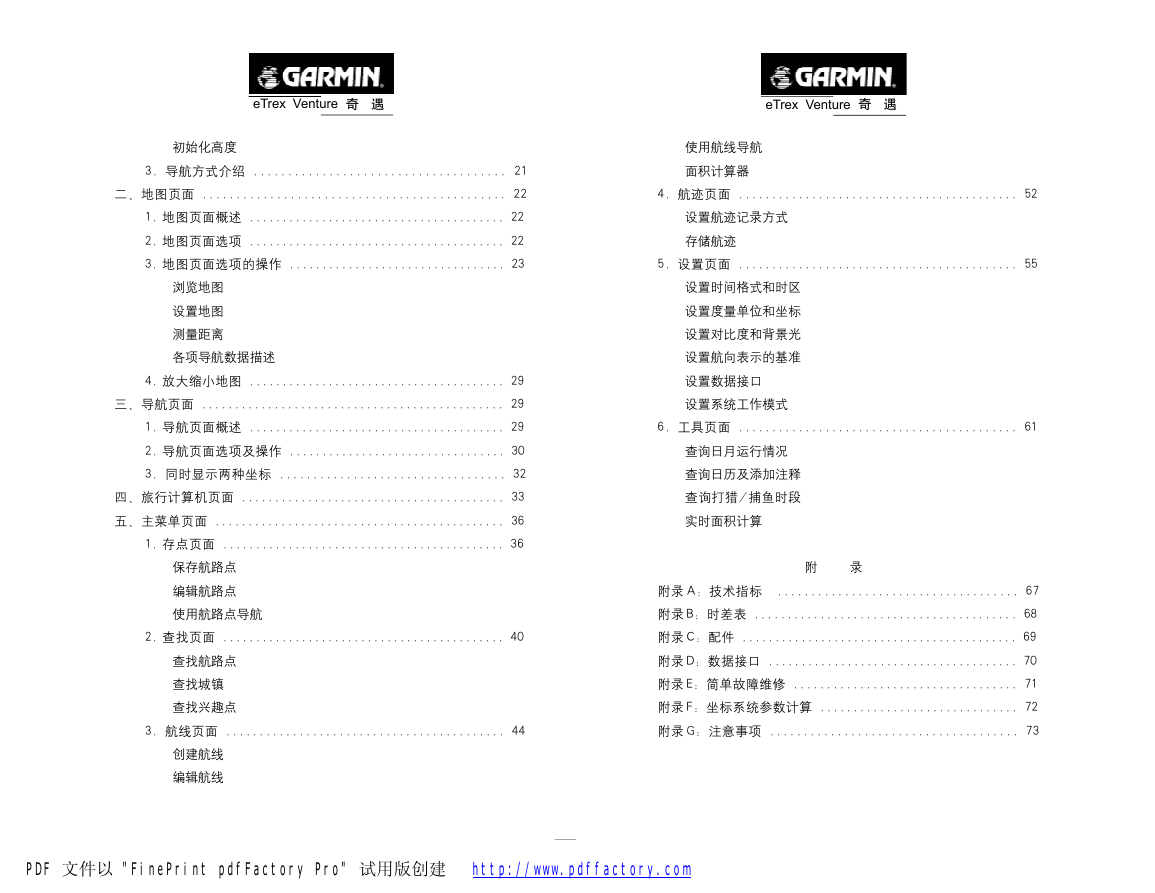

eTrex Venture 奇 遇 eTrex Venture 奇 遇 初始化高度 3.导航方式介绍 ..................................... 21 使用航线导航 面积计算器 二、地图页面 ............................................. 22 4.航迹页面 .......................................... 52 1.地图页面概述 ....................................... 22 2.地图页面选项 ....................................... 22 设置航迹记录方式 存储航迹 3.地图页面选项的操作 ................................. 23 5.设置页面 .......................................... 55 浏览地图 设置地图 测量距离 各项导航数据描述 4.放大缩小地图 ....................................... 29 三、导航页面 .............................................. 29 设置时间格式和时区 设置度量单位和坐标 设置对比度和背景光 设置航向表示的基准 设置数据接口 设置系统工作模式 1.导航页面概述 ....................................... 29 6.工具页面 .......................................... 61 2.导航页面选项及操作 ................................. 30 3.同时显示两种坐标 .................................. 32 四、旅行计算机页面 ........................................ 33 五、主菜单页面 ............................................ 36 1.存点页面 ........................................... 36 查询日月运行情况 查询日历及添加注释 查询打猎/捕鱼时段 实时面积计算 保存航路点 编辑航路点 使用航路点导航 附 录 附录 A:技术指标 .................................... 67 附录 B:时差表 ........................................ 68 2.查找页面 ........................................... 40 附录 C:配件 .......................................... 69 查找航路点 查找城镇 查找兴趣点 附录 D:数据接口 ...................................... 70 附录 E:简单故障维修 .................................. 71 附录 F:坐标系统参数计算 .............................. 72 3.航线页面 .......................................... 44 附录 G: 注意事项 ..................................... 73 创建航线 编辑航线 eTrex Venture 奇 遇 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

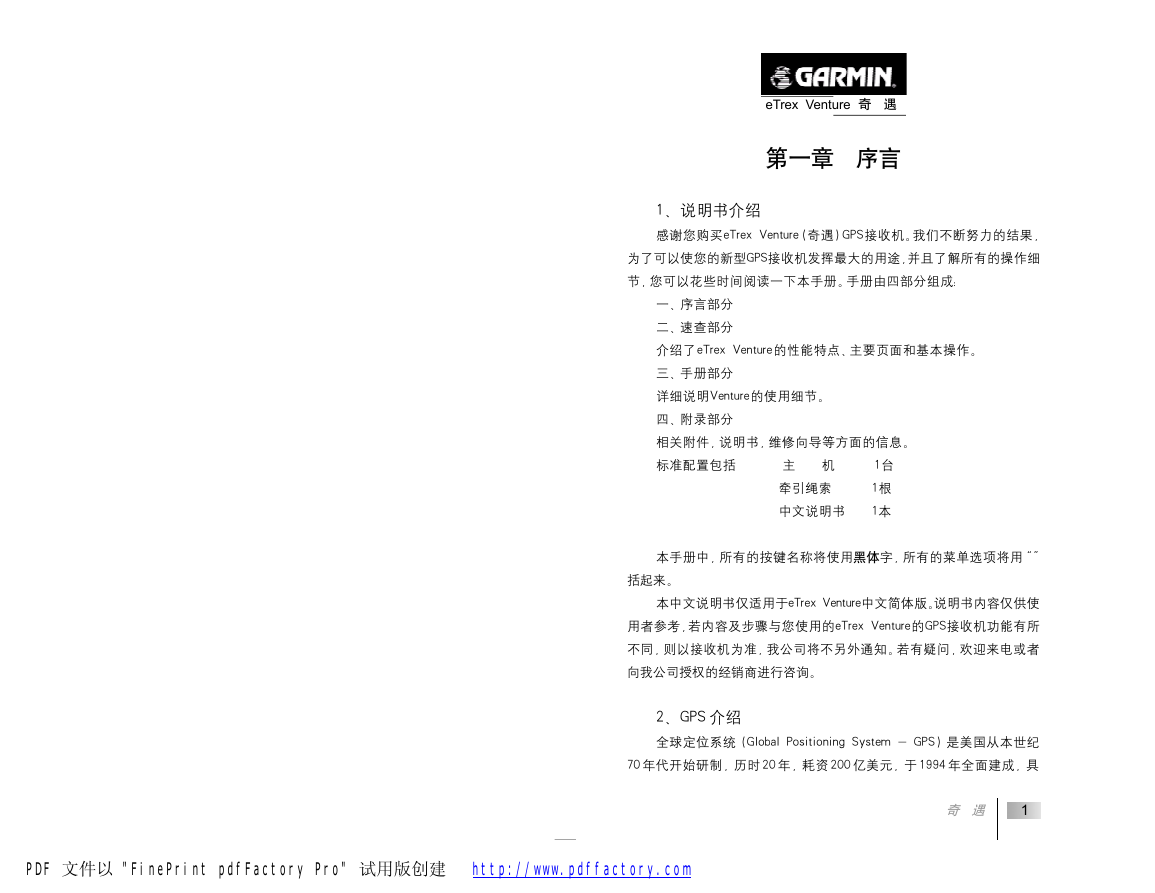

eTrex Venture 奇 遇 eTrex Venture 奇 遇 第一章 序言 1、说明书介绍 感谢您购买eTrex Venture(奇遇)GPS接收机。我们不断努力的结果, 为了可以使您的新型GPS接收机发挥最大的用途,并且了解所有的操作细 节,您可以花些时间阅读一下本手册。手册由四部分组成: 一、序言部分 二、速查部分 介绍了eTrex Venture 的性能特点、主要页面和基本操作。 三、手册部分 详细说明Venture 的使用细节。 四、附录部分 相关附件,说明书,维修向导等方面的信息。 标准配置包括 主 机 1台 牵引绳索 1根 中文说明书 1本 本手册中,所有的按键名称将使用黑体字,所有的菜单选项将用“” 括起来。 本中文说明书仅适用于eTrex Venture中文简体版。说明书内容仅供使 用者参考,若内容及步骤与您使用的eTrex Venture 的GPS接收机功能有所 不同,则以接收机为准,我公司将不另外通知。若有疑问,欢迎来电或者 向我公司授权的经销商进行咨询。 2、GPS 介绍 全球定位系统(Global Positioning System - GPS )是美国从本世纪 70 年代开始研制,历时 20 年,耗资 200 亿美元,于 1994 年全面建成,具 eTrex Venture 奇 遇 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

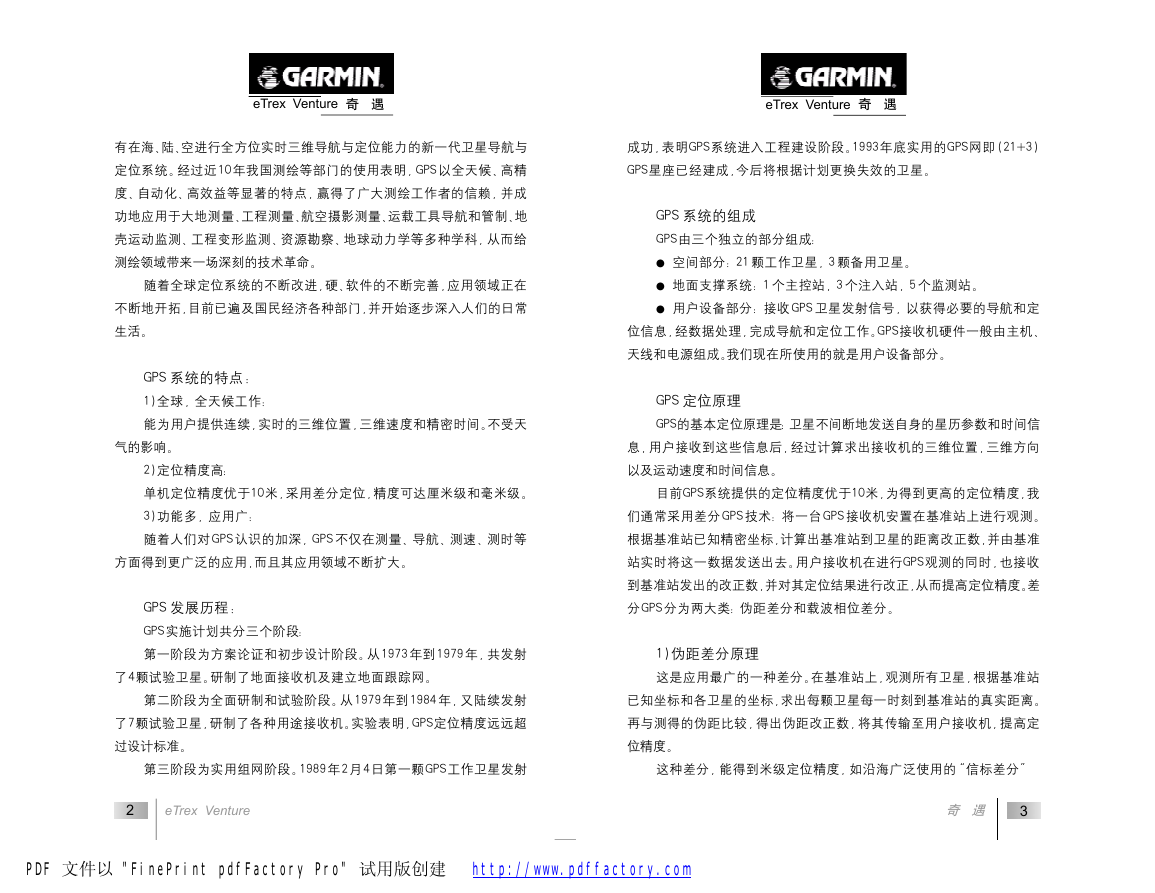

eTrex Venture 奇 遇 eTrex Venture 奇 遇 有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与 成功,表明GPS系统进入工程建设阶段。1993年底实用的GPS网即(21+3) 定位系统。经过近10年我国测绘等部门的使用表明,GPS 以全天候、高精 GPS星座已经建成,今后将根据计划更换失效的卫星。 度、自动化、高效益等显著的特点,赢得了广大测绘工作者的信赖,并成 功地应用于大地测量、工程测量、航空摄影测量、运载工具导航和管制、地 GPS 系统的组成 壳运动监测、工程变形监测、资源勘察、地球动力学等多种学科,从而给 GPS由三个独立的部分组成: 测绘领域带来一场深刻的技术革命。 ● 空间部分:21 颗工作卫星,3 颗备用卫星。 随着全球定位系统的不断改进,硬、软件的不断完善,应用领域正在 ● 地面支撑系统:1 个主控站,3 个注入站,5 个监测站。 不断地开拓,目前已遍及国民经济各种部门,并开始逐步深入人们的日常 ● 用户设备部分:接收 GPS 卫星发射信号,以获得必要的导航和定 生活。 GPS 系统的特点: 1)全球,全天候工作: 位信息,经数据处理,完成导航和定位工作。GPS接收机硬件一般由主机、 天线和电源组成。我们现在所使用的就是用户设备部分。 GPS 定位原理 能为用户提供连续,实时的三维位置,三维速度和精密时间。不受天 GPS的基本定位原理是:卫星不间断地发送自身的星历参数和时间信 气的影响。 2)定位精度高: 息,用户接收到这些信息后,经过计算求出接收机的三维位置,三维方向 以及运动速度和时间信息。 单机定位精度优于10米,采用差分定位,精度可达厘米级和毫米级。 目前GPS系统提供的定位精度优于10米,为得到更高的定位精度,我 3)功能多,应用广: 们通常采用差分 GPS 技术:将一台 GPS 接收机安置在基准站上进行观测。 随着人们对 GPS 认识的加深,GPS 不仅在测量、导航、测速、测时等 根据基准站已知精密坐标,计算出基准站到卫星的距离改正数,并由基准 方面得到更广泛的应用,而且其应用领域不断扩大。 站实时将这一数据发送出去。用户接收机在进行GPS观测的同时,也接收 GPS 发展历程: GPS实施计划共分三个阶段: 到基准站发出的改正数,并对其定位结果进行改正,从而提高定位精度。差 分GPS 分为两大类:伪距差分和载波相位差分。 第一阶段为方案论证和初步设计阶段。从1973 年到1979 年,共发射 1)伪距差分原理 了4颗试验卫星。研制了地面接收机及建立地面跟踪网。 这是应用最广的一种差分。在基准站上,观测所有卫星,根据基准站 第二阶段为全面研制和试验阶段。从1979 年到1984 年,又陆续发射 已知坐标和各卫星的坐标,求出每颗卫星每一时刻到基准站的真实距离。 了7颗试验卫星,研制了各种用途接收机。实验表明,GPS定位精度远远超 再与测得的伪距比较,得出伪距改正数,将其传输至用户接收机,提高定 过设计标准。 位精度。 第三阶段为实用组网阶段。1989 年2月4日第一颗GPS工作卫星发射 这种差分,能得到米级定位精度,如沿海广泛使用的“信标差分” 2 eTrex Venture 奇 遇 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

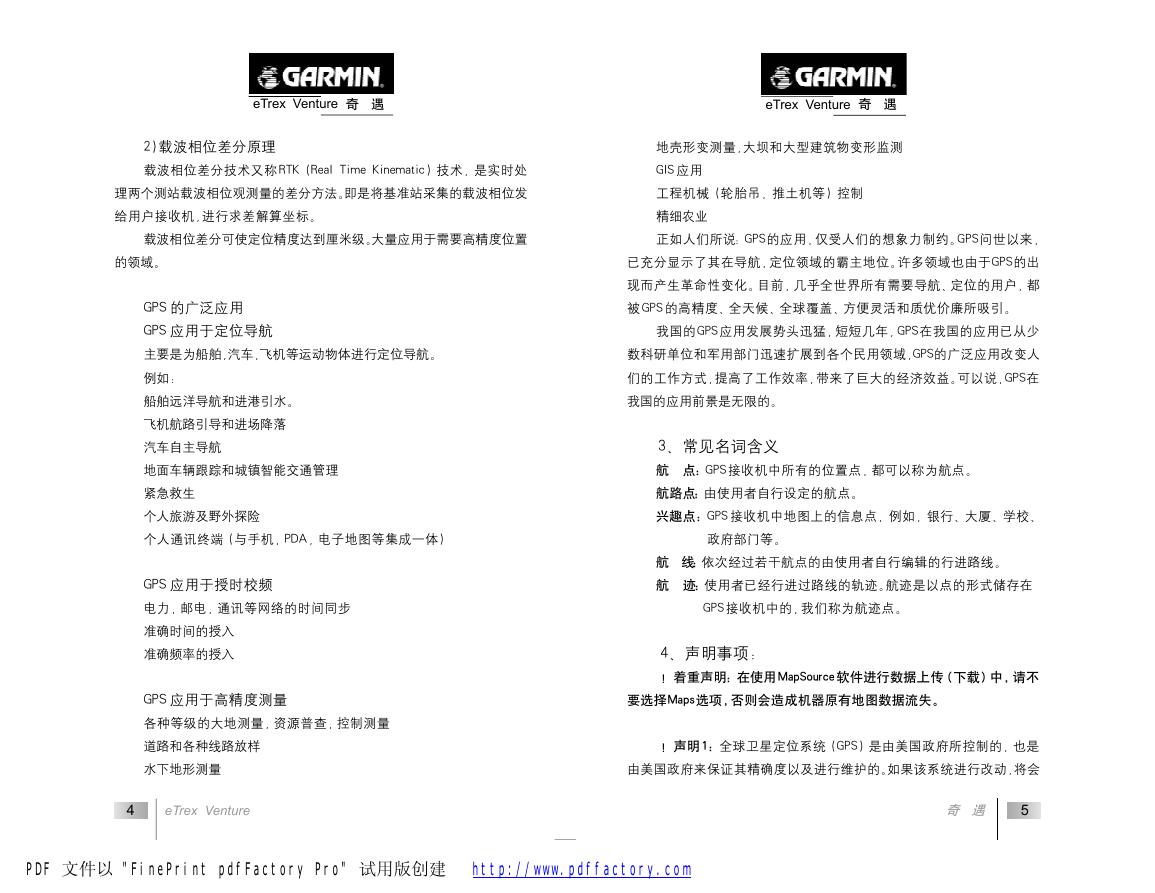

eTrex Venture 奇 遇 eTrex Venture 奇 遇 2)载波相位差分原理 地壳形变测量,大坝和大型建筑物变形监测 载波相位差分技术又称 RTK(Real Time Kinematic )技术,是实时处 GIS 应用 理两个测站载波相位观测量的差分方法。即是将基准站采集的载波相位发 工程机械(轮胎吊,推土机等)控制 给用户接收机,进行求差解算坐标。 精细农业 载波相位差分可使定位精度达到厘米级。大量应用于需要高精度位置 正如人们所说:GPS的应用,仅受人们的想象力制约。GPS问世以来, 的领域。 GPS 的广泛应用 GPS 应用于定位导航 已充分显示了其在导航,定位领域的霸主地位。许多领域也由于GPS的出 现而产生革命性变化。目前,几乎全世界所有需要导航、定位的用户,都 被 GPS 的高精度、全天候、全球覆盖、方便灵活和质优价廉所吸引。 我国的GPS应用发展势头迅猛,短短几年,GPS在我国的应用已从少 主要是为船舶,汽车,飞机等运动物体进行定位导航。 数科研单位和军用部门迅速扩展到各个民用领域,GPS的广泛应用改变人 例如: 船舶远洋导航和进港引水。 飞机航路引导和进场降落 汽车自主导航 们的工作方式,提高了工作效率,带来了巨大的经济效益。可以说,GPS在 我国的应用前景是无限的。 3、常见名词含义 地面车辆跟踪和城镇智能交通管理 航 点:GPS 接收机中所有的位置点,都可以称为航点。 紧急救生 个人旅游及野外探险 航路点:由使用者自行设定的航 点。 兴趣点:GPS 接收机中地图上的信息点,例如,银行、大厦、学校、 个人通讯终端(与手机,PDA,电子地图等集成一体) 政府部门等。 GPS 应用于授时校频 电力,邮电,通讯等网络的时间同步 准确时间的授入 准确频率的授入 GPS 应用于高精度测量 各种等级的大地测量,资源普查,控制测量 道路和各种线路放样 水下地形测量 4 eTrex Venture 航 线:依次经过若干航点的由使用者自行编辑的行进路线。 航 迹:使用者已经行进过路线的轨迹。航迹是以点的形式储存在 GPS 接收机中的,我们称为航迹点。 4、声明事项: !着重声明:在使用MapSource 软件进行数据上传(下载)中,请不 要选择Maps选项,否则会造成机器原有地图数据流失。 !声明 1:全球卫星定位系统(GPS)是由美国政府所控制的,也是 由美国政府来保证其精确度以及进行维护的。如果该系统进行改动,将会 奇 遇 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

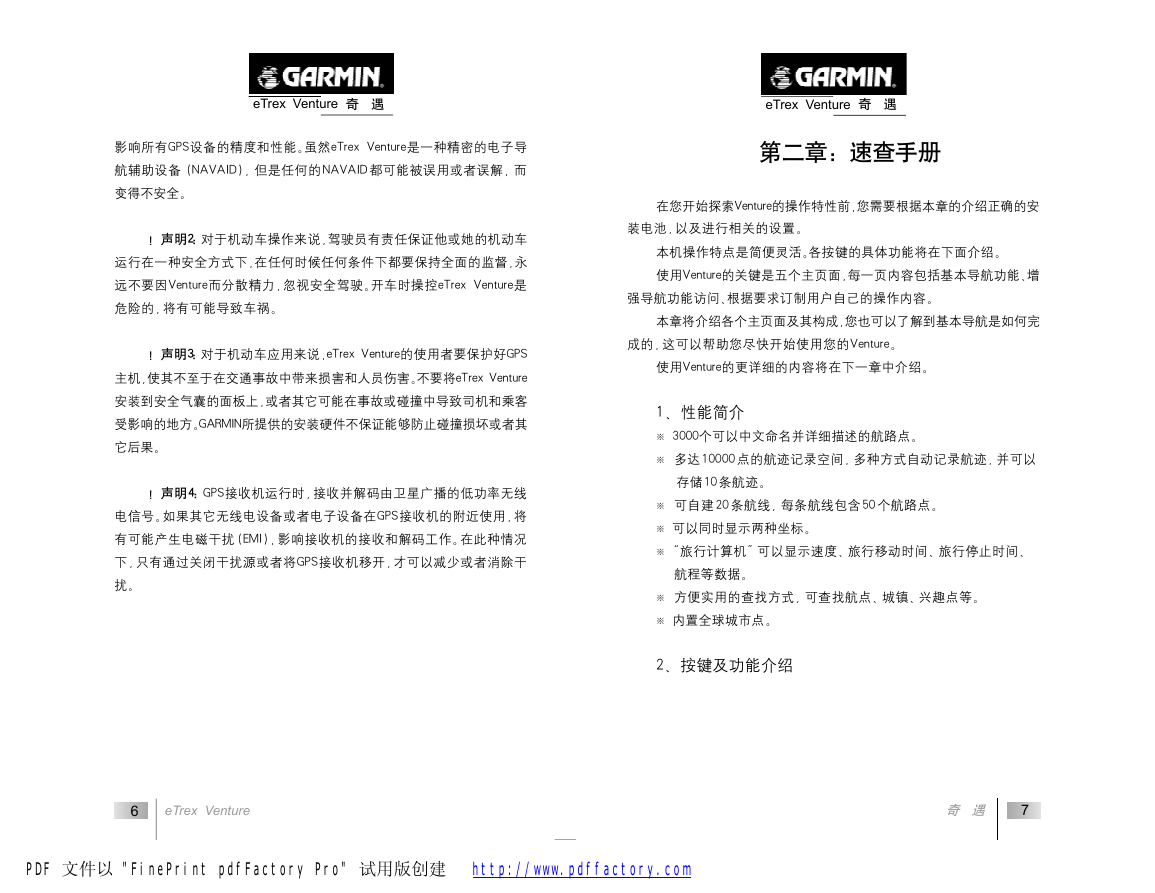

eTrex Venture 奇 遇 影响所有GPS设备的精度和性能。虽然eTrex Venture是一种精密的电子导 航辅助设备(NAVAID),但是任何的 NAVAID 都可能被误用或者误解,而 变得不安全。 !声明2:对于机动车操作来说,驾驶员有责任保证他或她的机动车 运行在一种安全方式下,在任何时候任何条件下都要保持全面的监督,永 远不要因Venture而分散精力,忽视安全驾驶。开车时操控eTrex Venture 是 危险的,将有可能导致车祸。 !声明3:对于机动车应用来说,eTrex Venture的使用者要保护好GPS 主机,使其不至于在交通事故中带来损害和人员伤害。不要将eTrex Venture 安装到安全气囊的面板上,或者其它可能在事故或碰撞中导致司机和乘客 受影响的地方。GARMIN所提供的安装硬件不保证能够防止碰撞损坏或者其 它后果。 !声明4:GPS接收机运行时,接收并解码由卫星广播的低功率无线 电信号。如果其它无线电设备或者电子设备在GPS接收机的附近使用,将 有可能产生电磁干扰(EMI),影响接收机的接收和解码工作。在此种情况 下,只有通过关闭干扰源或者将GPS接收机移开,才可以减少或者消除干 扰。 eTrex Venture 奇 遇 第二章:速查手册 在您开始探索Venture的操作特性前,您需要根据本章的介绍正确的安 装电池,以及进行相关的设置。 本机操作特点是简便灵活。各按键的具体功能将在下面介绍。 使用Venture的关键是五个主页面,每一页内容包括基本导航功能、增 强导航功能访问、根据要求订制用户自己的操作内容。 本章将介绍各个主页面及其构成,您也可以了解到基本导航是如何完 成的,这可以帮助您尽快开始使用您的 Venture。 使用Venture的更详细的内容将在下一章中介绍。 1、性能简介 ※ 3000个可以中文命名并详细描述的航路点。 ※ 多达 10000 点的航迹记录空间,多种方式自动记录航迹,并可以 存储10 条航迹。 ※ 可自建 20 条航线,每条航线包含 50 个航路点。 ※ 可以同时显示两种坐标。 ※ “旅行计算机”可以显示速度、旅行移动时间、旅行停止时间、 航程等数据。 ※ 方便实用的查找方式,可查找航点、城镇、兴趣点等。 ※ 内置全球城市点。 2、按键及功能介绍 6 eTrex Venture 奇 遇 7 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

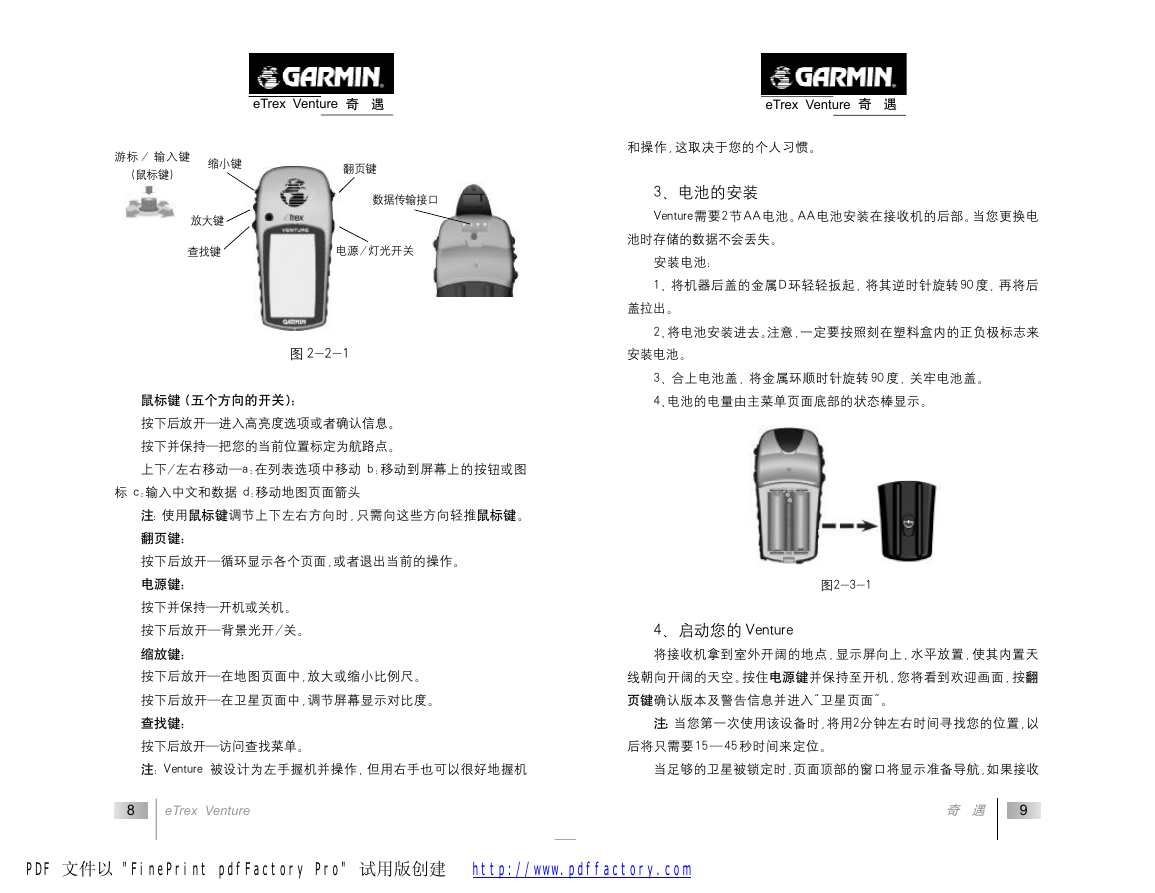

eTrex Venture 奇 遇 eTrex Venture 奇 遇 游标 / 输入键 (鼠标键) 缩小键 放大键 查找键 翻页键 数据传输接口 电源/灯光开关 和操作,这取决于您的个人习惯。 3、电池的安装 Venture 需要2节AA电池。AA电池安装在接收机的后部。当您更换电 池时存储的数据不会丢失。 安装电池: 1、将机器后盖的金属 D 环轻轻扳起,将其逆时针旋转 90 度,再将后 盖拉出。 2、将电池安装进去。注意,一定要按照刻在塑料盒内的正负极标志来 图 2-2-1 安装电池。 鼠标键(五个方向的开关): 按下后放开—进入高亮度选项或者确认信息。 按下并保持—把您的当前位置标定为航路点。 上下/左右移动—a:在列表选项中移动 b:移动到屏幕上的按钮或图 标 c:输入中文和数据 d:移动地图页面箭头 注:使用鼠标键调节上下左右方向时,只需向这些方向轻推鼠标键。 翻页键: 按下后放开—循环显示各个页面,或者退出当前的操作。 电源键: 按下并保持—开机或关机。 按下后放开—背景光开/关。 缩放键: 3、合上电池盖,将金属环顺时针旋转 90 度,关牢电池盖。 4、电池的电量由主菜单页面底部的状态棒显示。 图2-3-1 4、启动您的 Venture 将接收机拿到室外开阔的地点,显示屏向上,水平放置,使其内置天 按下后放开—在地图页面中,放大或缩小比例尺。 线朝向开阔的天空。按住电源键并保持至开机,您将看到欢迎画面,按翻 按下后放开—在卫星页面中,调节屏幕显示对比度。 页键确认版本及警告信息并进入“卫星页面”。 查找键: 按下后放开—访问查找菜单。 注:当您第一次使用该设备时,将用2分钟左右时间寻找您的位置,以 后将只需要 15 — 45 秒时间来定位。 注:Venture 被设计为左手握机并操作,但用右手也可以很好地握机 当足够的卫星被锁定时,页面顶部的窗口将显示准备导航,如果接收 8 eTrex Venture 奇 遇 9 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
eTrex Venture 奇 遇 eTrex Venture 奇 遇 机提示跟踪卫星困难,请参考下一章关于卫星接收和补偿的内容。 拉出该页面的功能选项菜单;选择图标“ ”将出现五个主页面的列表, 5、背景光及对比度设置 使用的页面。 如果光线条件使您看屏幕很困难,您可以调节对比度或打开背景光。 注:任何页面都有一个功能选项菜单,其中包含着本页面的许多附加 在这里您可以直接进入某一页面。此外,双击该图标将直接切换到上一个 功能,通过使用该选项菜单,可以让您的 Venture 发挥更大的作用。 打开背景光 在任意界面迅速按一下电源键,背景光将开启;再按一下电源键背景 7、地图页面基本情况 光将关闭,或在到达设定的时间后自动关闭。出厂设置为最后一次按键后 地图页面利用位于地图中间的三角形位置图标显示您的个人位置及运 15秒钟关闭背景光。设定背景光时间的方法请参阅手册部分的“设置页面” 动方向,当您行进时地图将显示您的移动轨迹。 详述。 调节屏幕对比度 地图页面也会显示许多的城镇点,以作为您的位置参考。您可以用不 同的比例尺查看地图页面,比例尺从 5 米到 800 公里,共 27 个级别。直接 按动缩放键就可以放大和缩小。持续按住缩放键会使比例尺迅速变化,来 在“卫星页面”直接使用缩放键就可以调节对比度。 代替一步步变化。放大键显示区域减小但地图更详细,而缩小键显示更大 6、主页面转换 页面顶部的窗口状态为您提供了当前卫星跟踪情况及位置精度信息。 的区域但详细程度降低。 您所需要的用于操作Venture的全部信息都可以在五个主页面上找到, 您只需按动翻页键就可以在“卫星页面”、“地图页面”、“导航页面”、“旅 8、导航页面基本情况 行计算机页面”和“主菜单页面”进行转换。各页面如下所示:。 导航页面显示了方向信息,指引您到达目的地。页面顶部的状态窗口 告诉您目的地的名称、距离及到达所用的时间。同时显示了一个航线指示 器和电子罗盘为您提供航行指导。下边提供了两个数据区,您可以在多种 导航数据中任意选择两个在这里显示(见图2-8-1)。此外,如果您还可以 将两种坐标同时显示在导航页面中(见图2-8-2)。 具体相关操作,请参见第三章“参考手册”第四节“旅行计算机页面” 中的内容。 只要跟着方向指示器,就可以航行到达一个目的地。不论您现在在什 图 2-6-1 图2-6-2 图 2-6-3 图2-6-4 图2-6-5 么位置,方向指示器总是指向正确的目的地。 在每一个主页面右上角都有两个图标,用鼠标键选择图标“ ”将下 定位精度。在您移动时罗盘将显示出您的运动方向,但页面底部的数据区 当您不是正在导航,页面顶部的窗口将显示GPS接收机的状态及当前的 10 eTrex Venture 奇 遇 11 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 甐h t t p : / / w w w . p d f f a c t o r y . c o m
