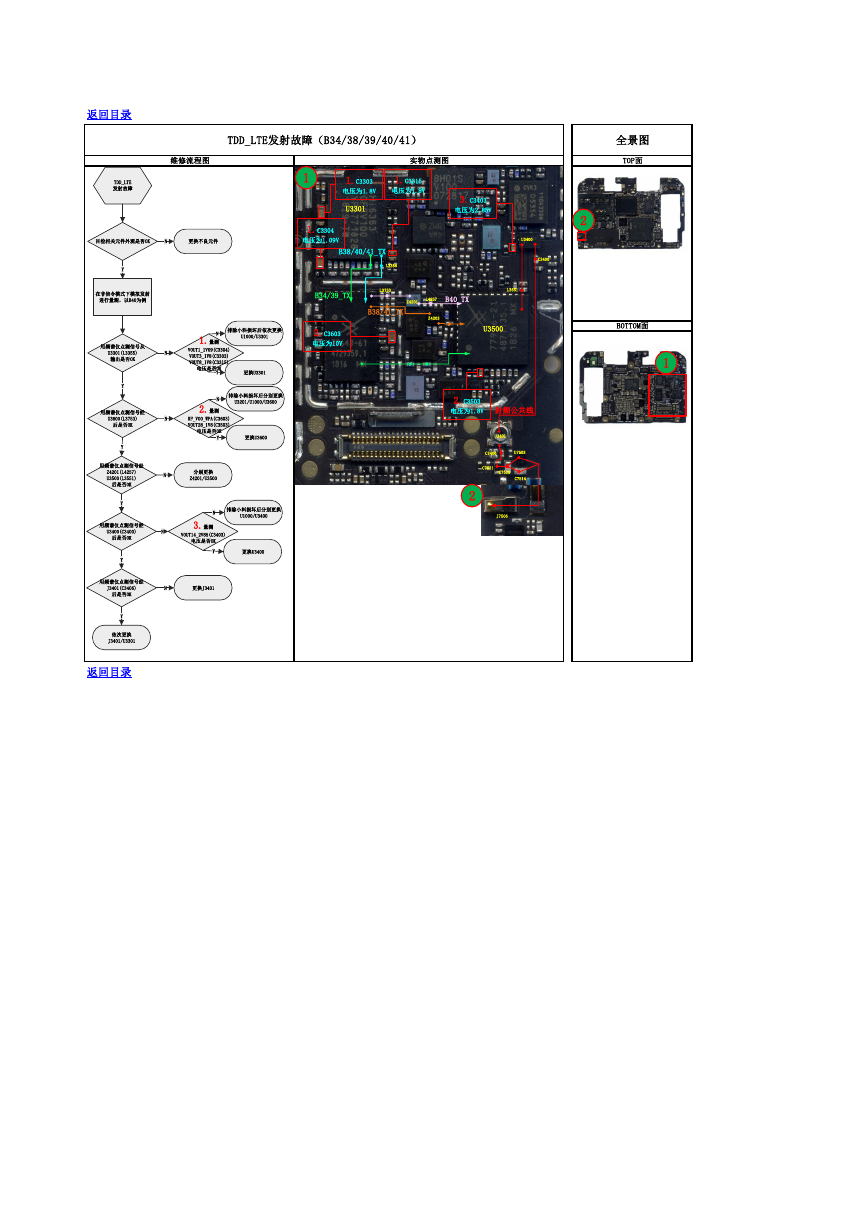

返回目录 TDD_LTE发射故障（B34/38/39/40/41） 维修流程图 实物点测图 全景图 TOP面 1 1.C3303 电压为1.8V 1.C3315 电压为1.8V U3301 1.C3304 电压为1.09V B38/40/41_TX L3355 L3753 B34/39_TX 3.C3403 电压为2.85V 2 U3400 C3400 Z4201 L4257 B40_TX L3551 B38/41_TX U3600 Z4203 2.C3603 电压为10V U3500 BOTTOM面 1 2.C3503 电压为1.8V 射频公共线 J3401 C3406 U7503 C7521 C7515 C7514 2 J7506 返回目录 TDD_LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B40为例用频谱仪点测信号从U3301(L3355)输出是否OK排除小料损坏后依次更换U1000/U3301NYY更换U3301NNY用频谱仪点测信号经U3600(L3753)后是否OKNY1.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK排除小料损坏后分别更换U3201/U1000/U36002.量测RF_VO0_WPA(C3603)VOUT28_1V8(C3503)电压是否OK更换U3600NY用频谱仪点测信号经U3400(C3400)后是否OKNY依次更换J3401/U33013.量测VOUT14_2V85(C3403)电压是否OK排除小料损坏后分别更换U1000/U3400更换U3400NY用频谱仪点测信号经J3401(C3406)后是否OK更换J3401YN用频谱仪点测信号经Z4201(L4257)U3500(L3551)后是否OK分别更换Z4201/U3500NY
