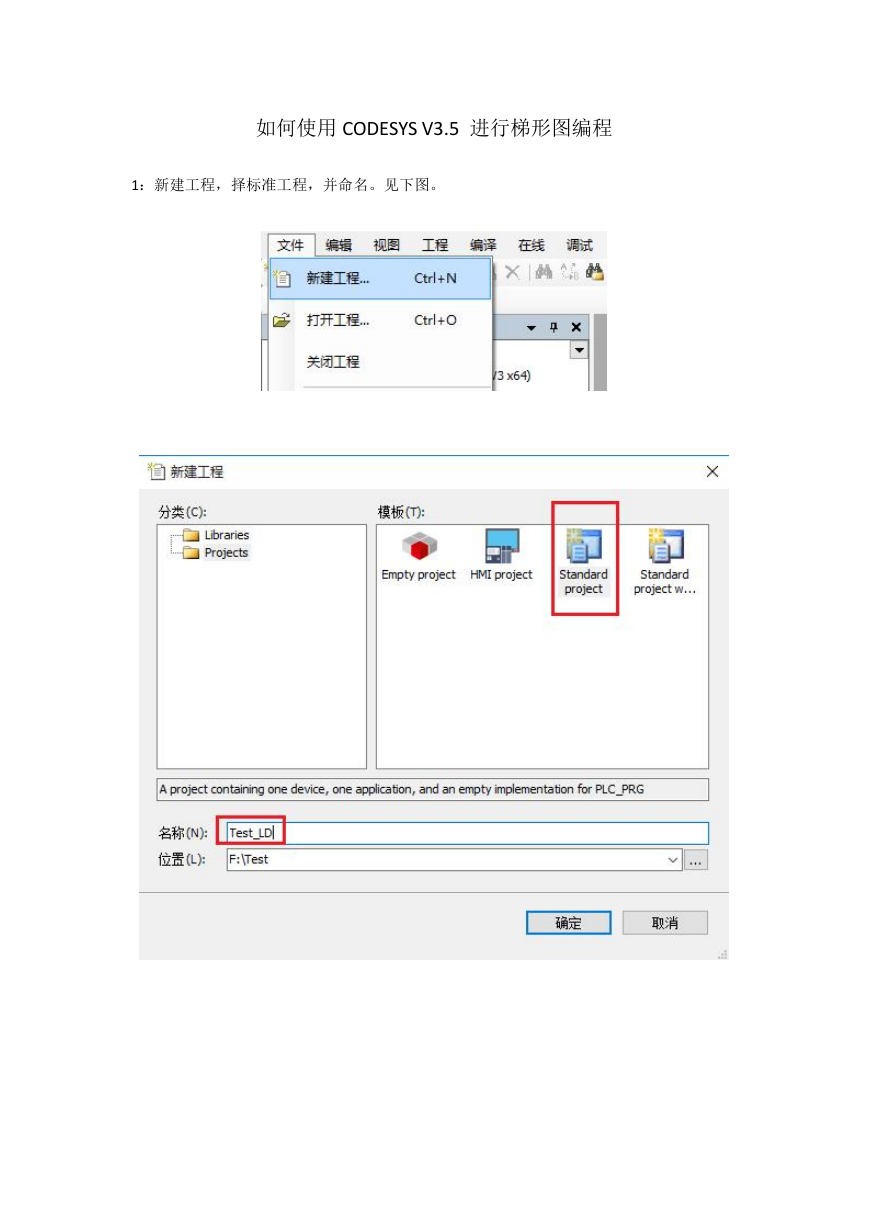

如何使用 CODESYS V3.5 进行梯形图编程 1：新建工程，择标准工程，并命名。见下图。

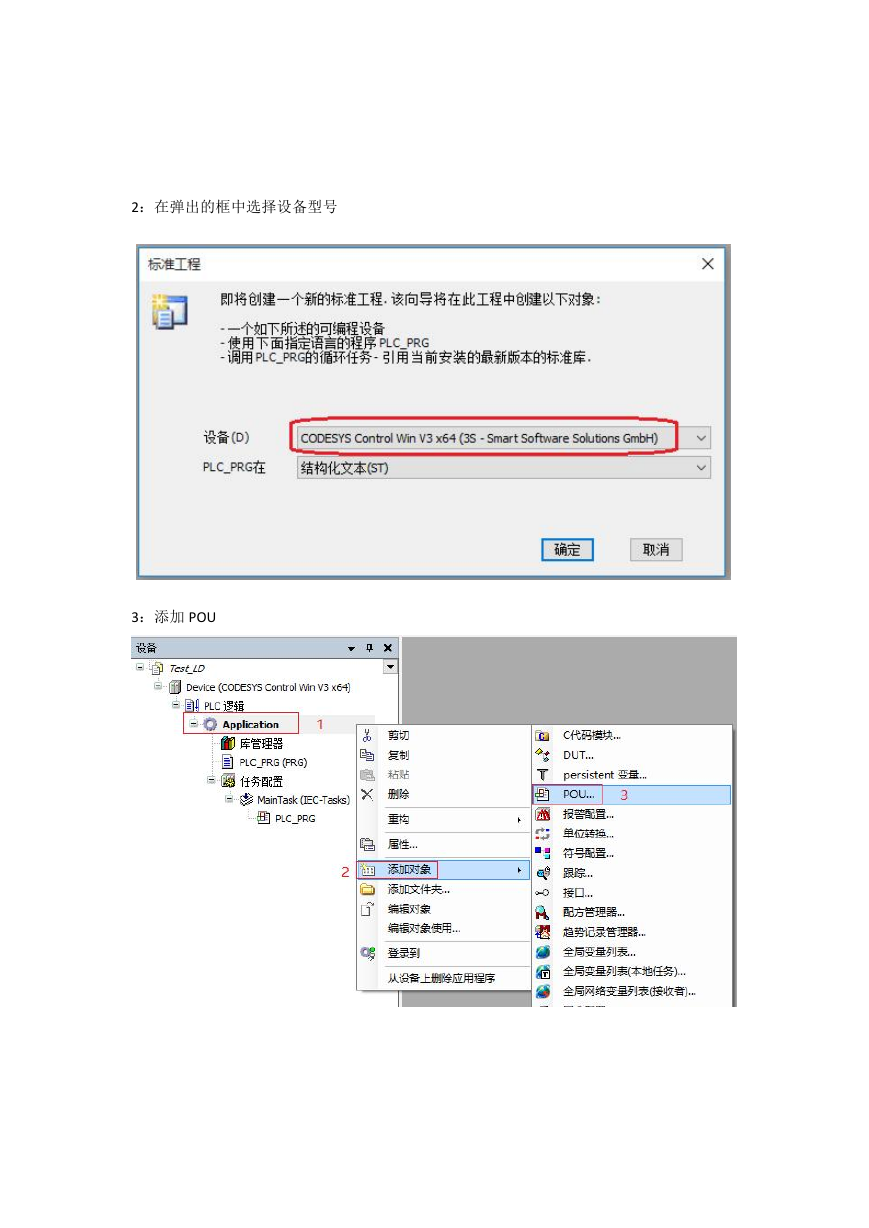

2：在弹出的框中选择设备型号 3：添加 POU

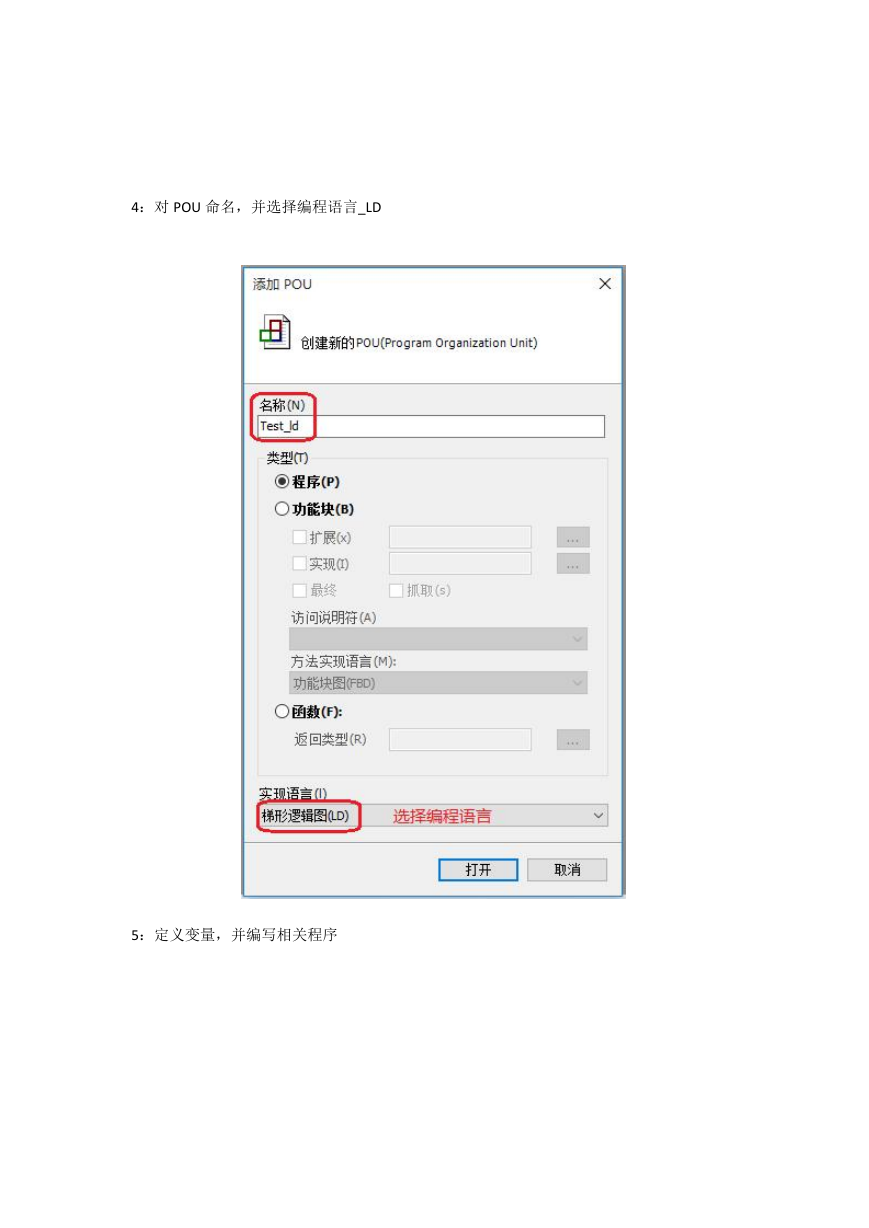

4：对 POU 命名，并选择编程语言_LD 5：定义变量，并编写相关程序

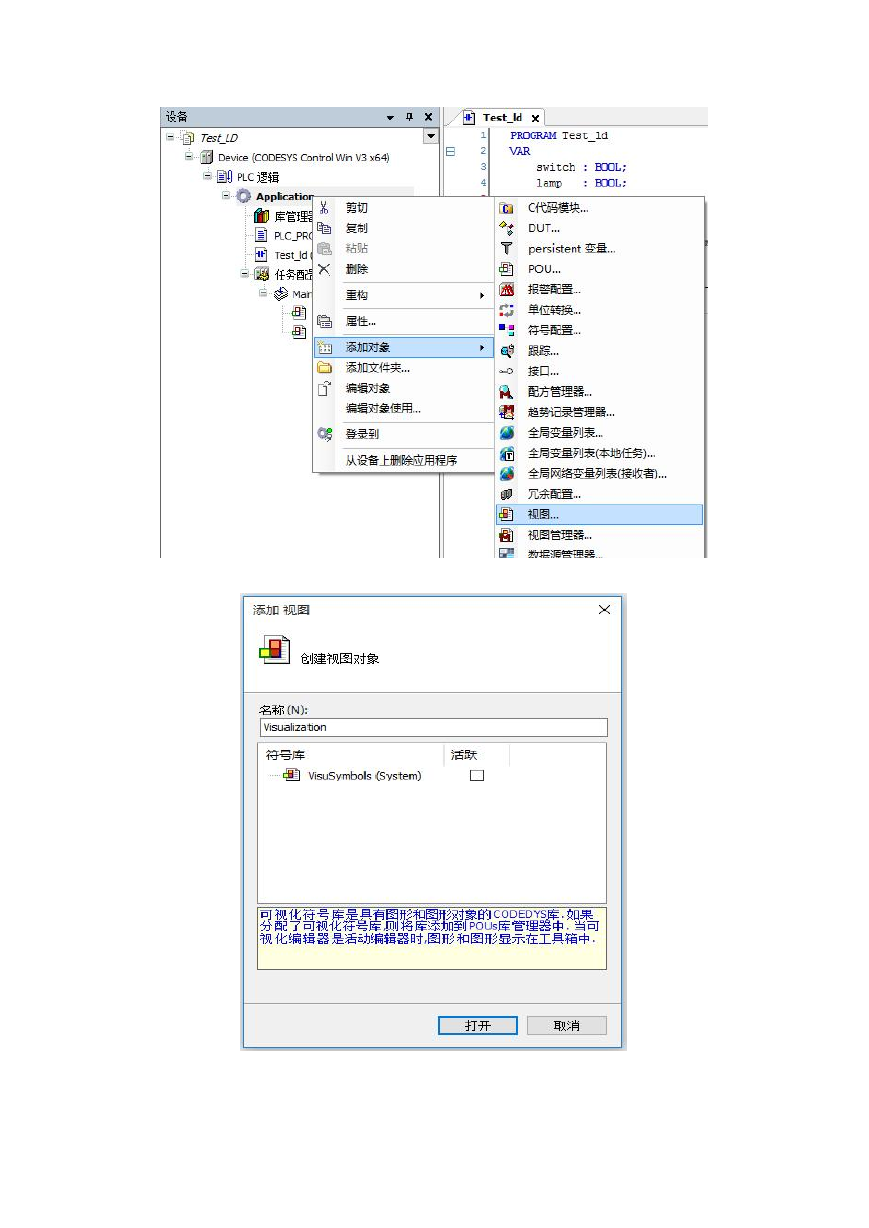

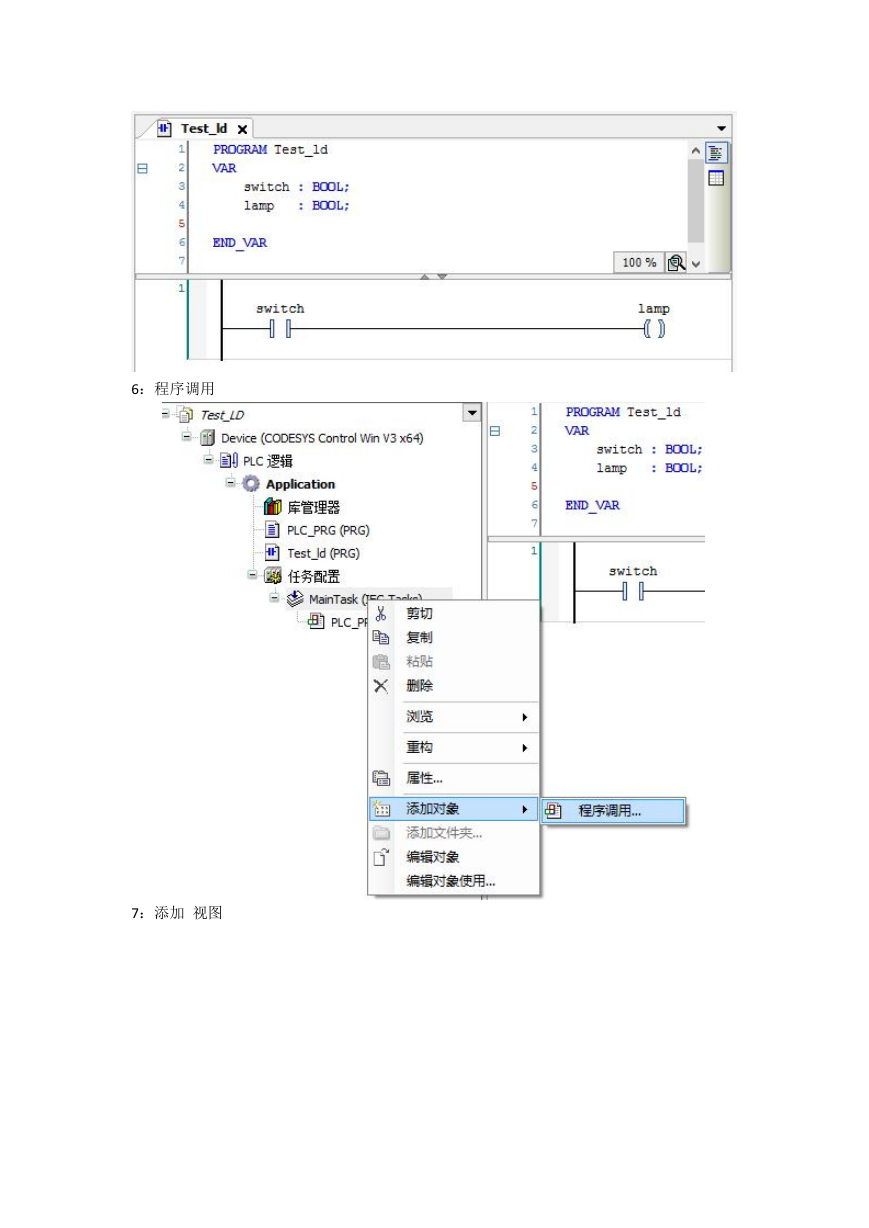

6：程序调用 7：添加视图

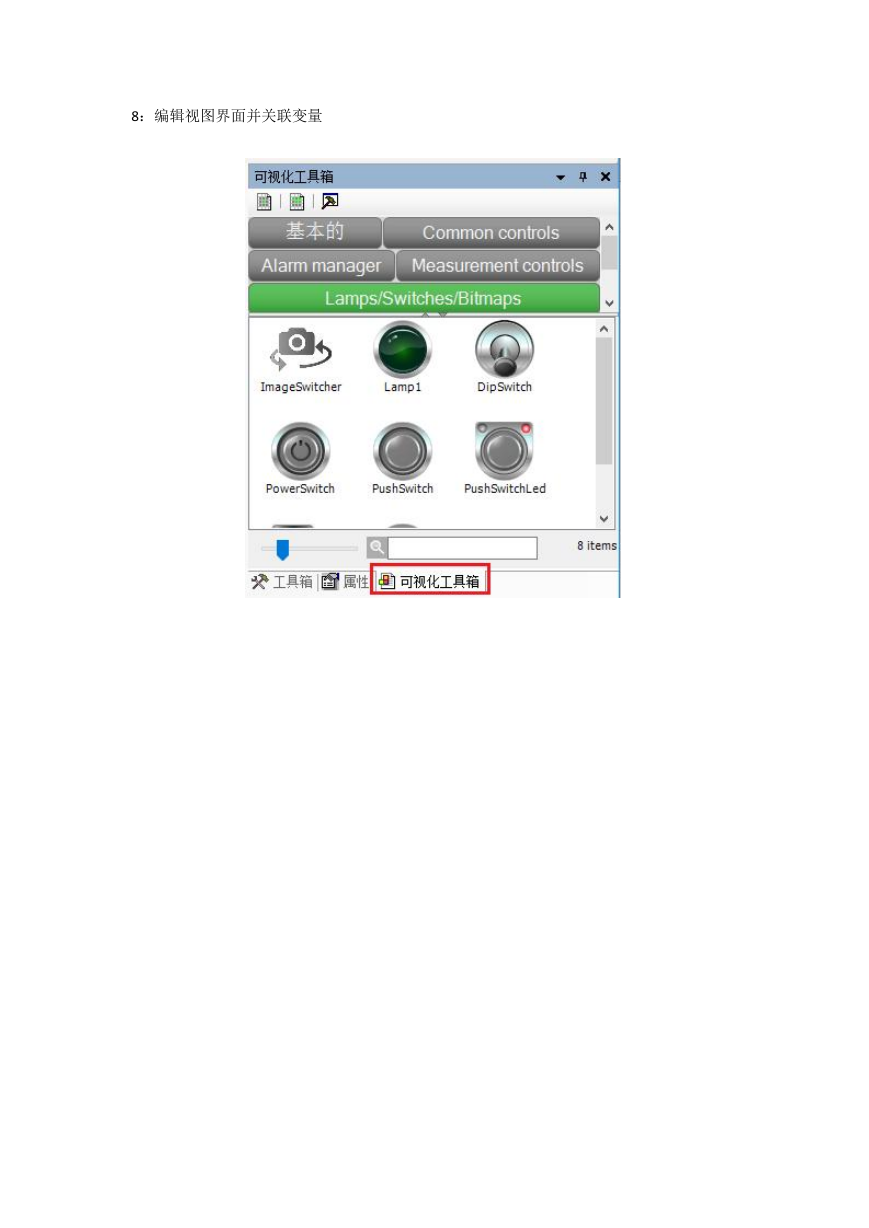

8：编辑视图界面并关联变量

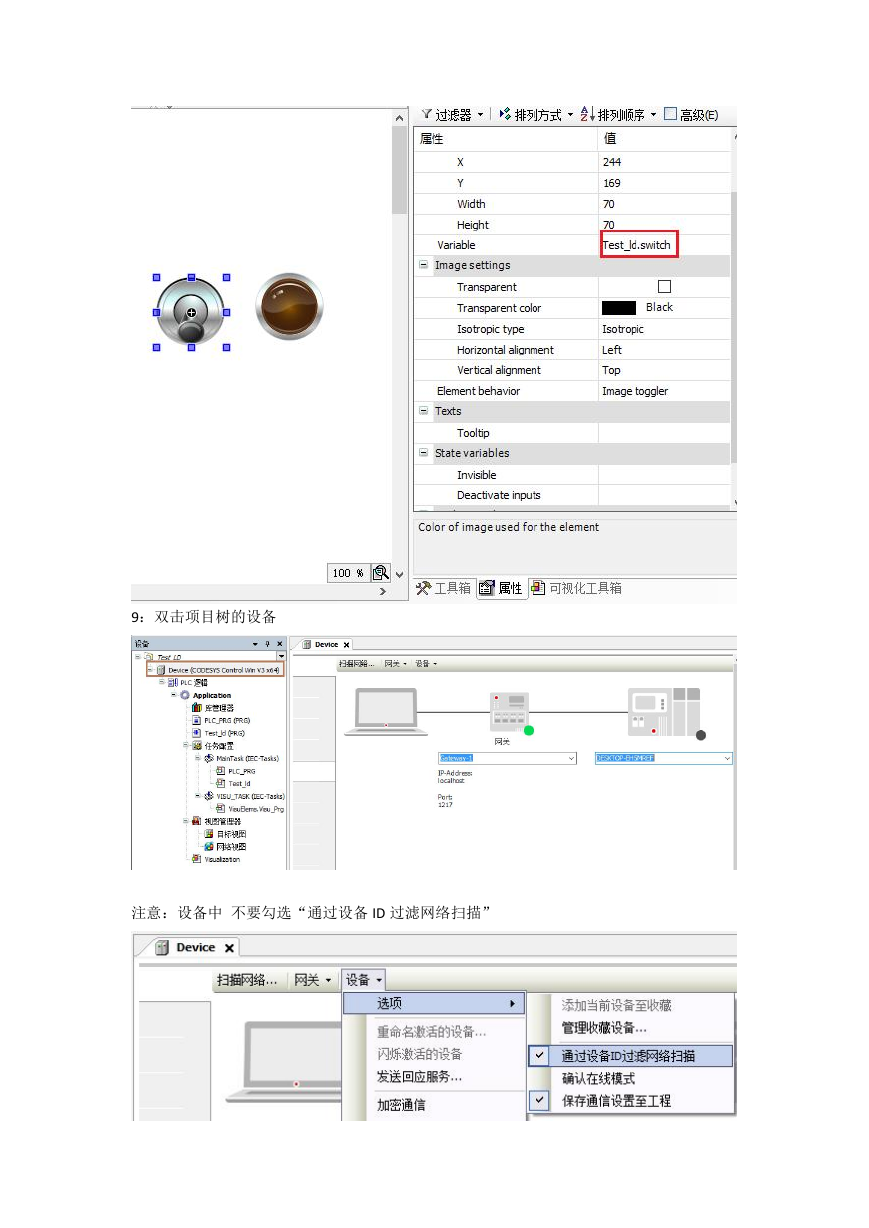

9：双击项目树的设备注意：设备中不要勾选“通过设备 ID 过滤网络扫描”

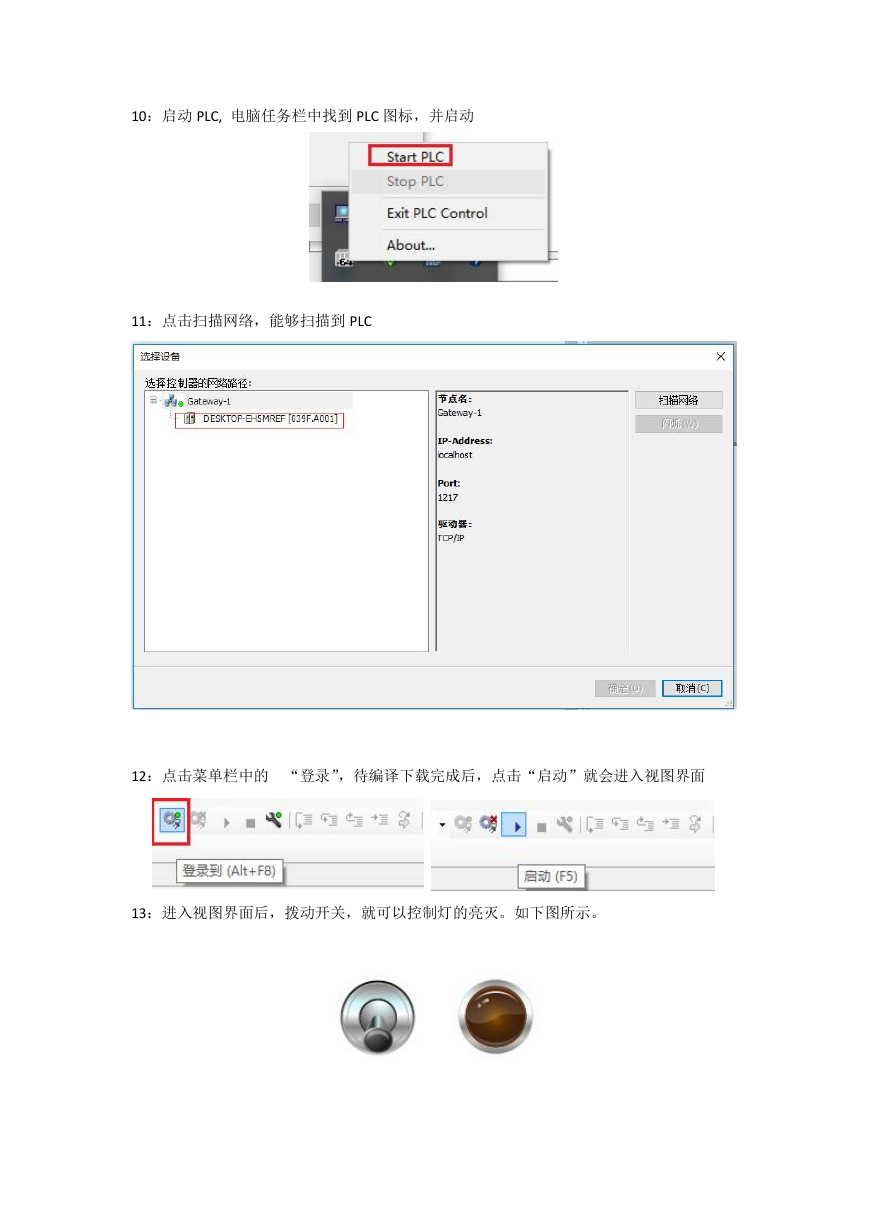

10：启动 PLC, 电脑任务栏中找到 PLC 图标，并启动 11：点击扫描网络，能够扫描到 PLC 12：点击菜单栏中的 “登录”，待编译下载完成后，点击“启动”就会进入视图界面 13：进入视图界面后，拨动开关，就可以控制灯的亮灭。如下图所示。
