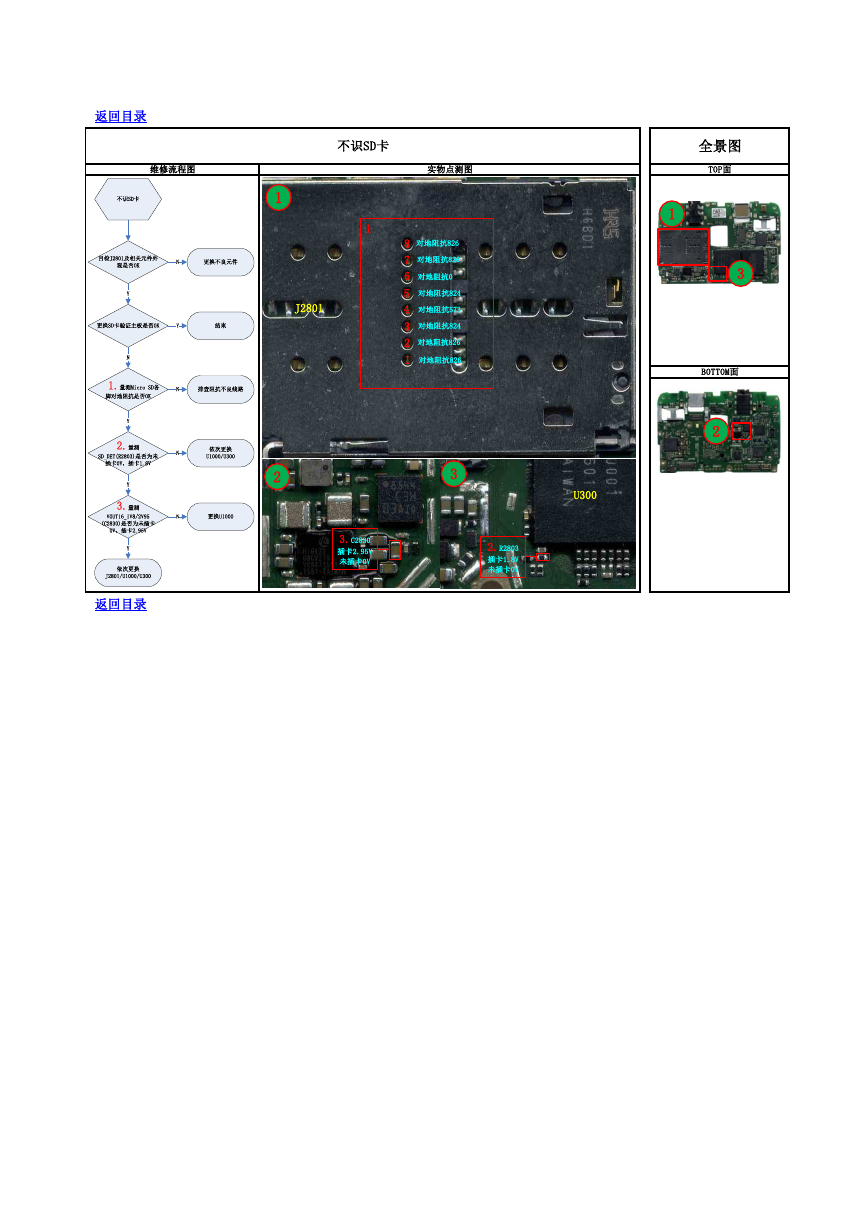

返回目录 维修流程图 实物点测图 不识SD卡 1 2 1 8 7 6 5 4 3 2 1 对地阻抗826 对地阻抗826 对地阻抗0 对地阻抗824 对地阻抗573 对地阻抗824 对地阻抗826 对地阻抗826 J2801 3 U300 3.C2830 插卡2.95V 未插卡0V 2.R2803 插卡1.8V 未插卡0V 返回目录 全景图 TOP面 1 3 BOTTOM面 2 不识SD卡目检J2801及相关元件外观是否OK更换不良元件NY更换SD卡验证主板是否OK结束YN 1.量测Micro SD各脚对地阻抗是否OK排查阻抗不良线路NY2.量测SD_DET(R2803)是否为未插卡0V，插卡1.8V依次更换U1000/U300NY3.量测VOUT16_1V8/2V95(C2830)是否为未插卡0V，插卡2.95V更换U1000NY依次更换J2801/U1000/U300
