MBD环境的配置

1. 需要安装软件：

2. CCS6安装说明：

3. 系统变量设置

4. xmakefilesetup---(与之前版本的区别)

5. 在matlab里面目标硬件(实例验证)

6. 配置完成，生成代码—点击build model (快捷键ctrl+B)

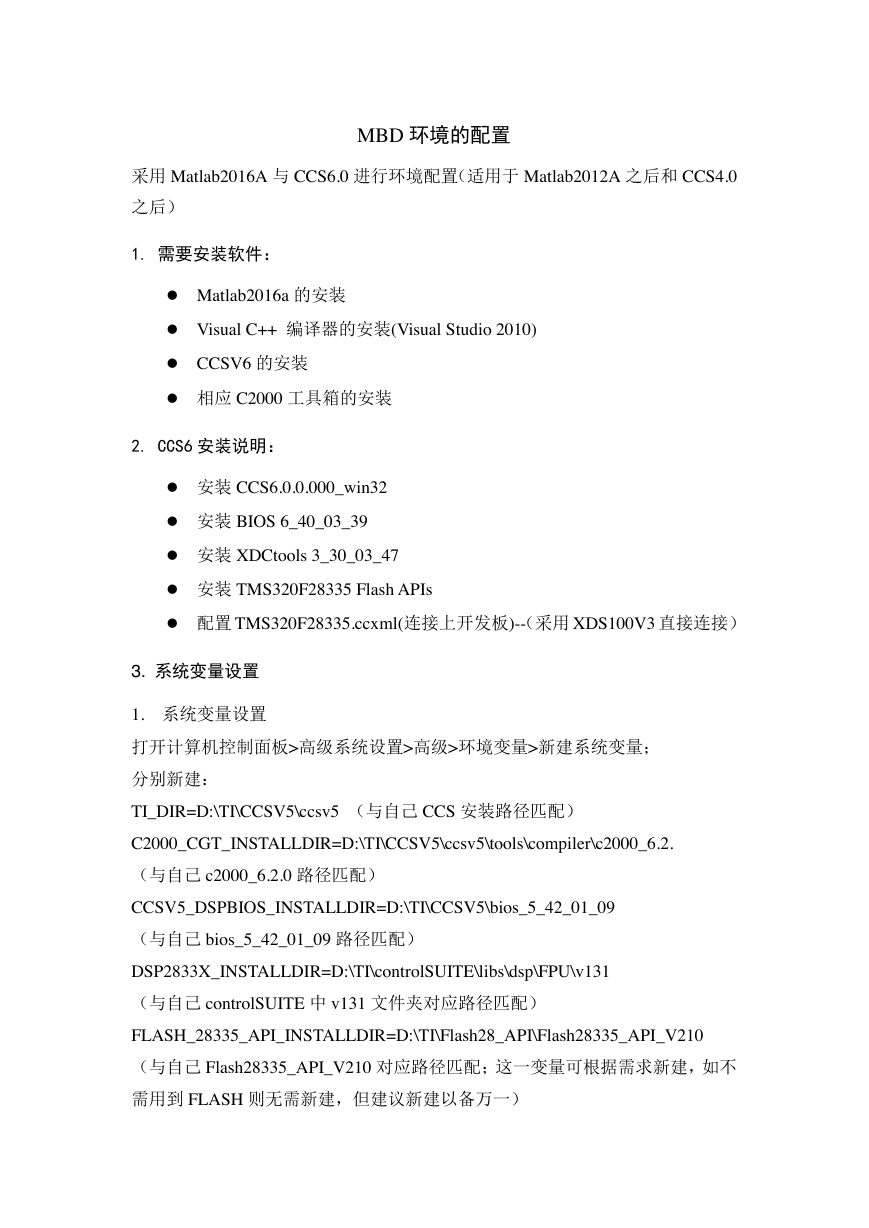

MBD 环境的配置采用 Matlab2016A 与 CCS6.0 进行环境配置（适用于 Matlab2012A 之后和 CCS4.0 之后） 1. 需要安装软件：  Matlab2016a 的安装  Visual C++ 编译器的安装(Visual Studio 2010)  CCSV6 的安装  相应 C2000 工具箱的安装 2. CCS6 安装说明：  安装 CCS6.0.0.000_win32  安装 BIOS 6_40_03_39  安装 XDCtools 3_30_03_47  安装 TMS320F28335 Flash APIs  配置 TMS320F28335.ccxml(连接上开发板)--（采用 XDS100V3 直接连接） 3. 系统变量设置 1. 系统变量设置打开计算机控制面板>高级系统设置>高级>环境变量>新建系统变量；分别新建： TI_DIR=D:\TI\CCSV5\ccsv5 （与自己 CCS 安装路径匹配） C2000_CGT_INSTALLDIR=D:\TI\CCSV5\ccsv5\tools\compiler\c2000_6.2. （与自己 c2000_6.2.0 路径匹配） CCSV5_DSPBIOS_INSTALLDIR=D:\TI\CCSV5\bios_5_42_01_09 （与自己 bios_5_42_01_09 路径匹配） DSP2833X_INSTALLDIR=D:\TI\controlSUITE\libs\dsp\FPU\v131 （与自己 controlSUITE 中 v131 文件夹对应路径匹配） FLASH_28335_API_INSTALLDIR=D:\TI\Flash28_API\Flash28335_API_V210 （与自己 Flash28335_API_V210 对应路径匹配；这一变量可根据需求新建，如不需用到 FLASH 则无需新建，但建议新建以备万一）

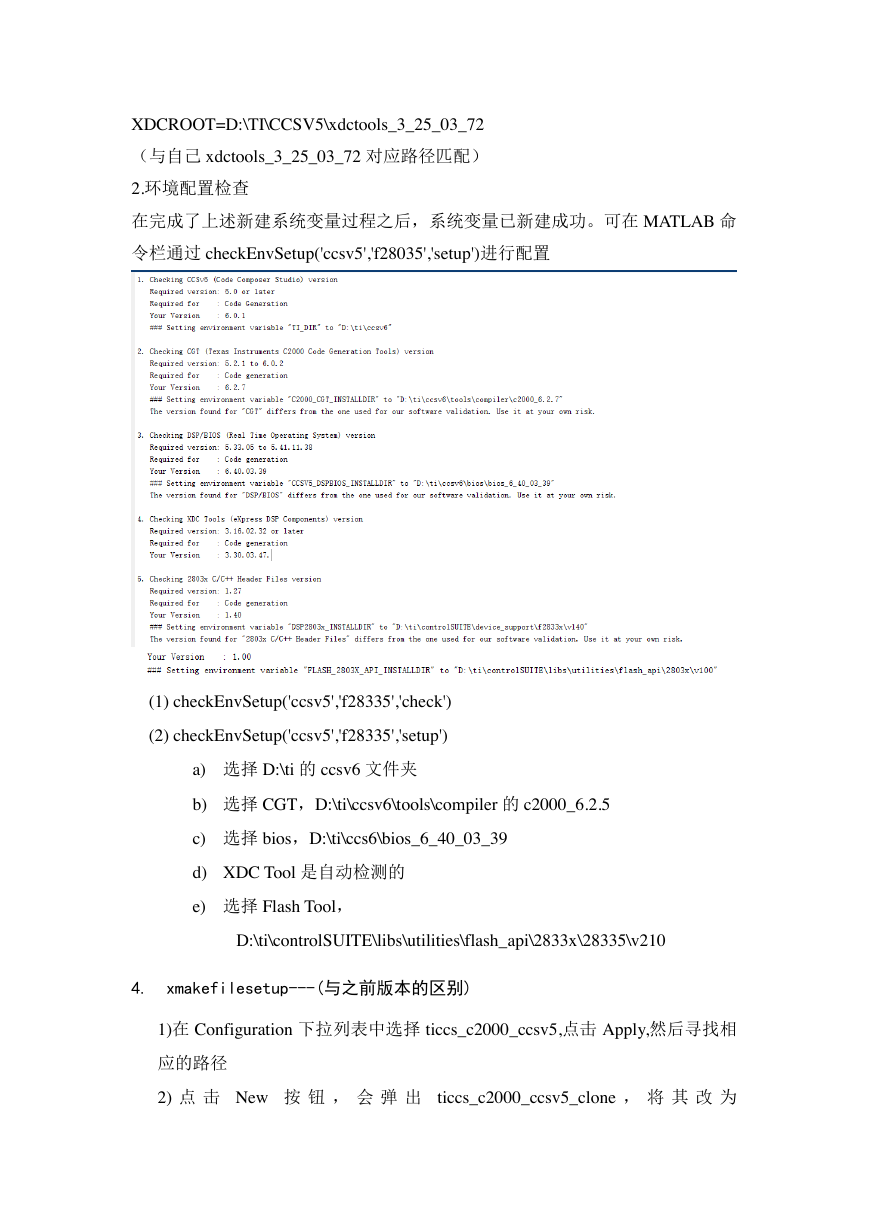

XDCROOT=D:\TI\CCSV5\xdctools_3_25_03_72 （与自己 xdctools_3_25_03_72 对应路径匹配） 2.环境配置检查在完成了上述新建系统变量过程之后，系统变量已新建成功。可在 MATLAB 命令栏通过 checkEnvSetup('ccsv5','f28035','setup')进行配置 (1) checkEnvSetup('ccsv5','f28335','check') (2) checkEnvSetup('ccsv5','f28335','setup') a) 选择 D:\ti 的 ccsv6 文件夹 b) 选择 CGT，D:\ti\ccsv6\tools\compiler 的 c2000_6.2.5 c) 选择 bios，D:\ti\ccs6\bios_6_40_03_39 d) XDC Tool 是自动检测的 e) 选择 Flash Tool， D:\ti\controlSUITE\libs\utilities\flash_api\2833x\28335\v210 4. xmakefilesetup---(与之前版本的区别) 1)在 Configuration 下拉列表中选择 ticcs_c2000_ccsv5,点击 Apply,然后寻找相应的路径 2) 点击 New 按钮，会弹出 ticcs_c2000_ccsv5_clone ，将其改为

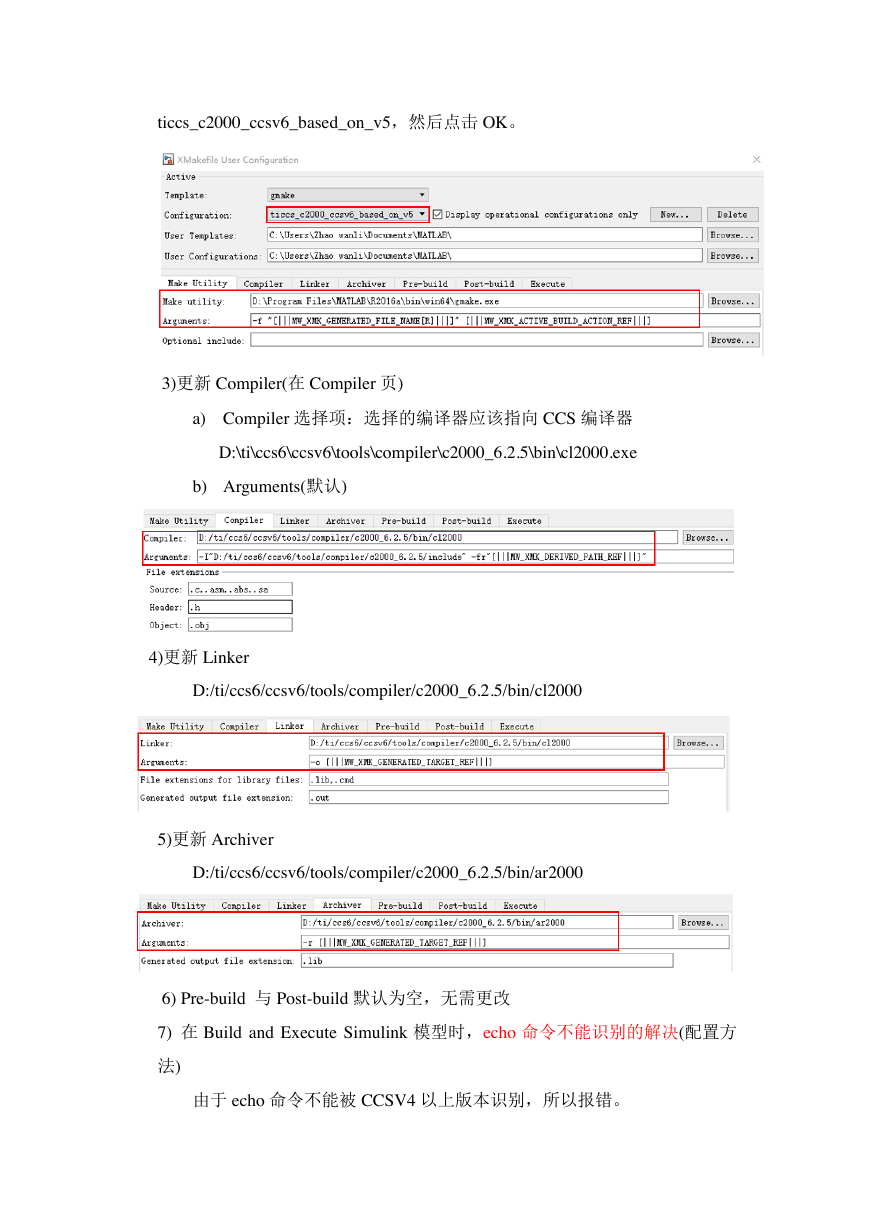

ticcs_c2000_ccsv6_based_on_v5，然后点击 OK。 3)更新 Compiler(在 Compiler 页) a) Compiler 选择项：选择的编译器应该指向 CCS 编译器 D:\ti\ccs6\ccsv6\tools\compiler\c2000_6.2.5\bin\cl2000.exe b) Arguments(默认) 4)更新 Linker D:/ti/ccs6/ccsv6/tools/compiler/c2000_6.2.5/bin/cl2000 5)更新 Archiver D:/ti/ccs6/ccsv6/tools/compiler/c2000_6.2.5/bin/ar2000 6) Pre-build 与 Post-build 默认为空，无需更改 7) 在 Build and Execute Simulink 模型时，echo 命令不能识别的解决(配置方法) 由于 echo 命令不能被 CCSV4 以上版本识别，所以报错。

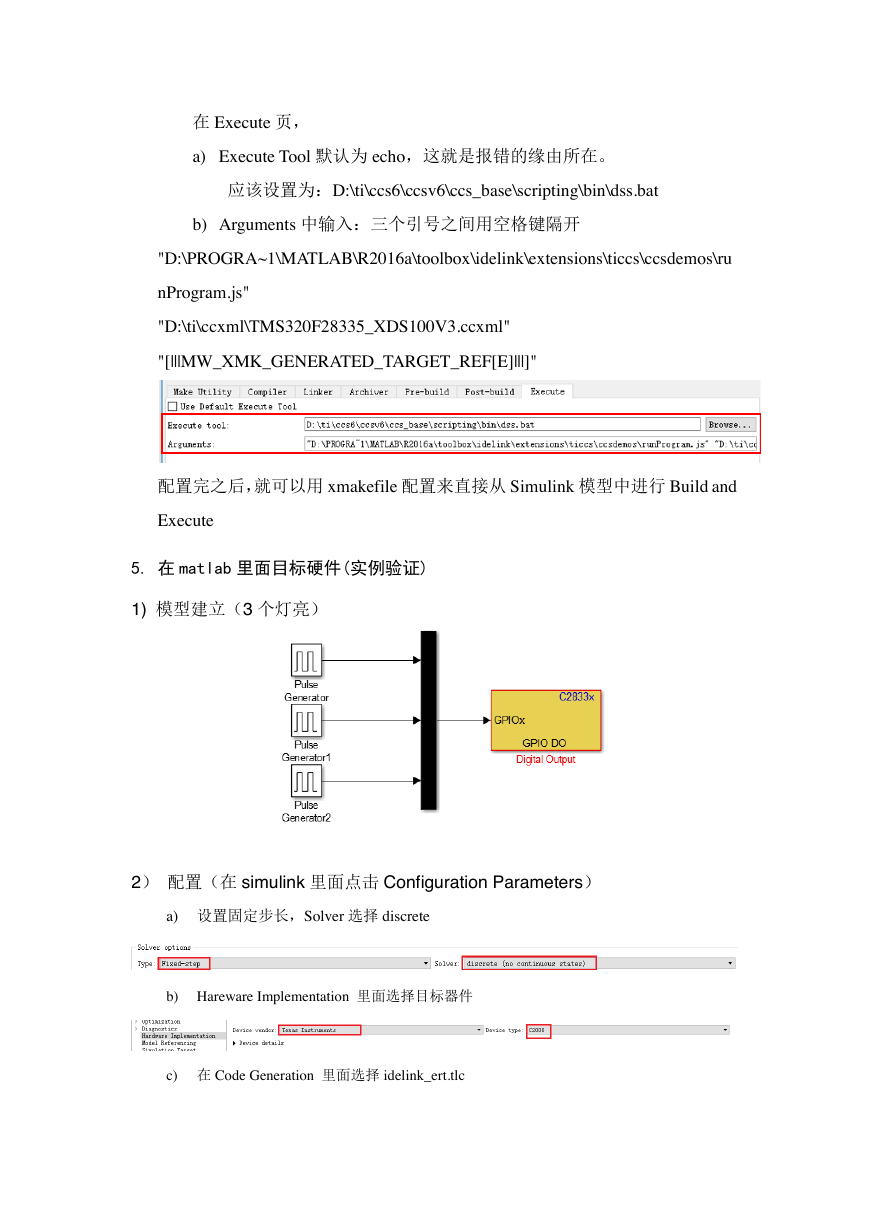

在 Execute 页， a) Execute Tool 默认为 echo，这就是报错的缘由所在。应该设置为：D:\ti\ccs6\ccsv6\ccs_base\scripting\bin\dss.bat b) Arguments 中输入：三个引号之间用空格键隔开 "D:\PROGRA~1\MATLAB\R2016a\toolbox\idelink\extensions\ticcs\ccsdemos\ru nProgram.js" "D:\ti\ccxml\TMS320F28335_XDS100V3.ccxml" "[|||MW_XMK_GENERATED_TARGET_REF[E]|||]" 配置完之后，就可以用 xmakefile 配置来直接从 Simulink 模型中进行 Build and Execute 5. 在 matlab 里面目标硬件(实例验证) 1) 模型建立（3 个灯亮） 2）配置（在 simulink 里面点击 Configuration Parameters） a) 设置固定步长，Solver 选择 discrete b) Hareware Implementation 里面选择目标器件 c) 在 Code Generation 里面选择 idelink_ert.tlc

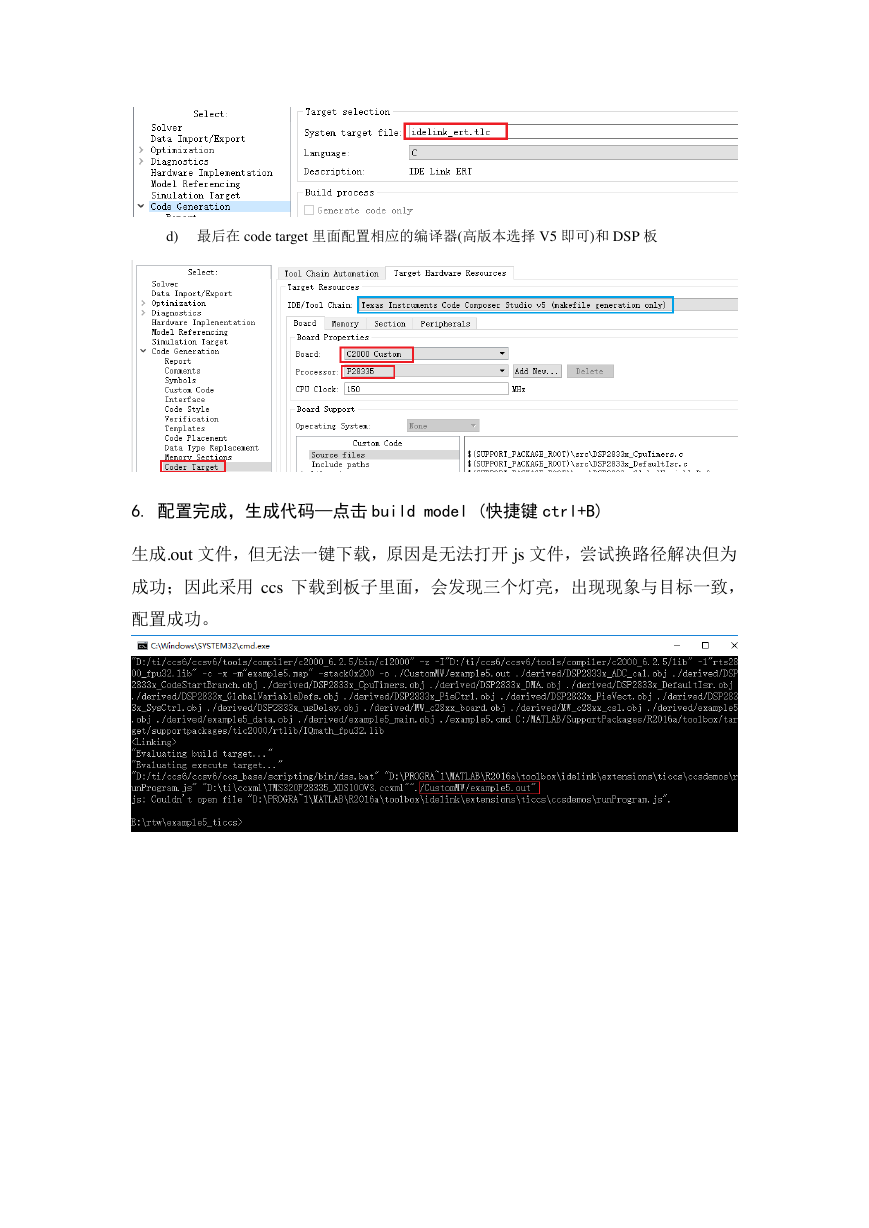

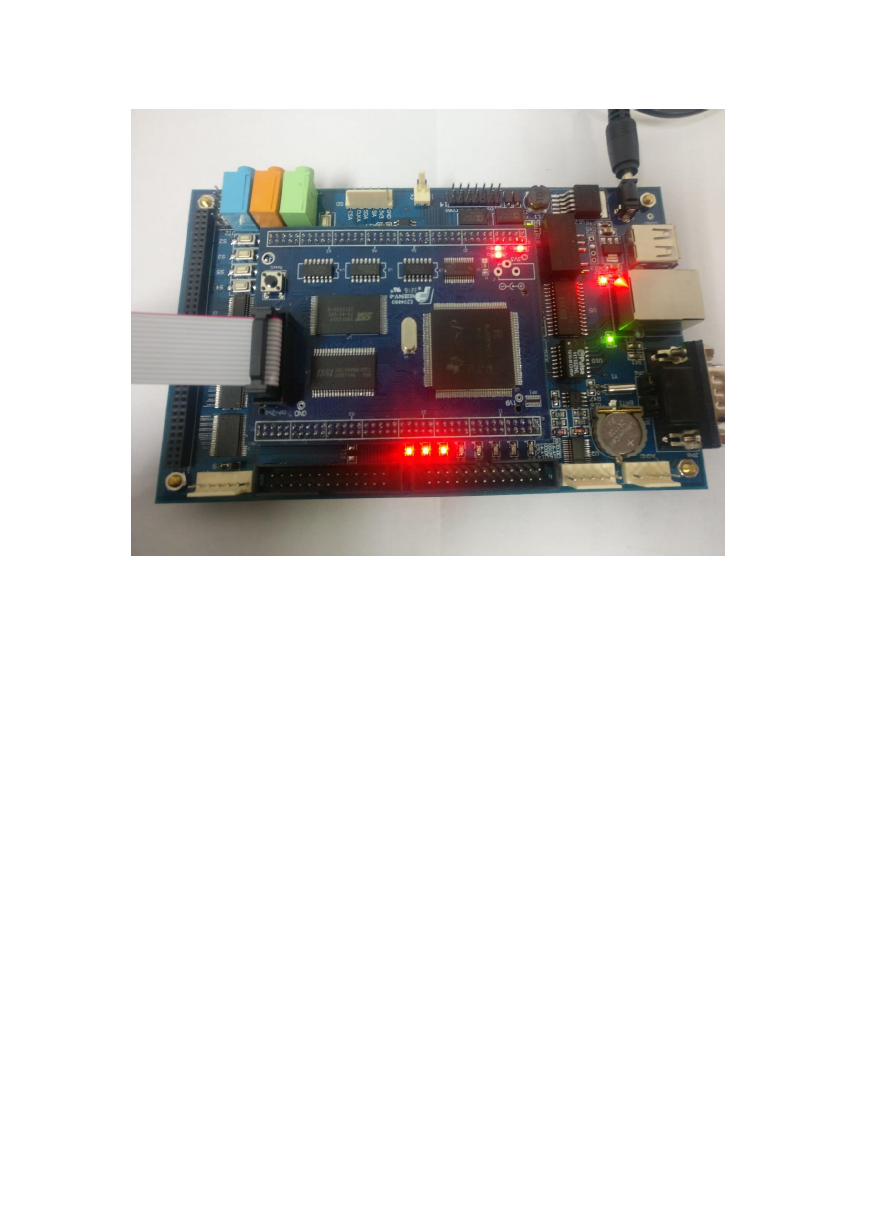

d) 最后在 code target 里面配置相应的编译器(高版本选择 V5 即可)和 DSP 板 6. 配置完成，生成代码—点击 build model (快捷键 ctrl+B) 生成.out 文件，但无法一键下载，原因是无法打开 js 文件，尝试换路径解决但为成功；因此采用 ccs 下载到板子里面，会发现三个灯亮，出现现象与目标一致，配置成功。
