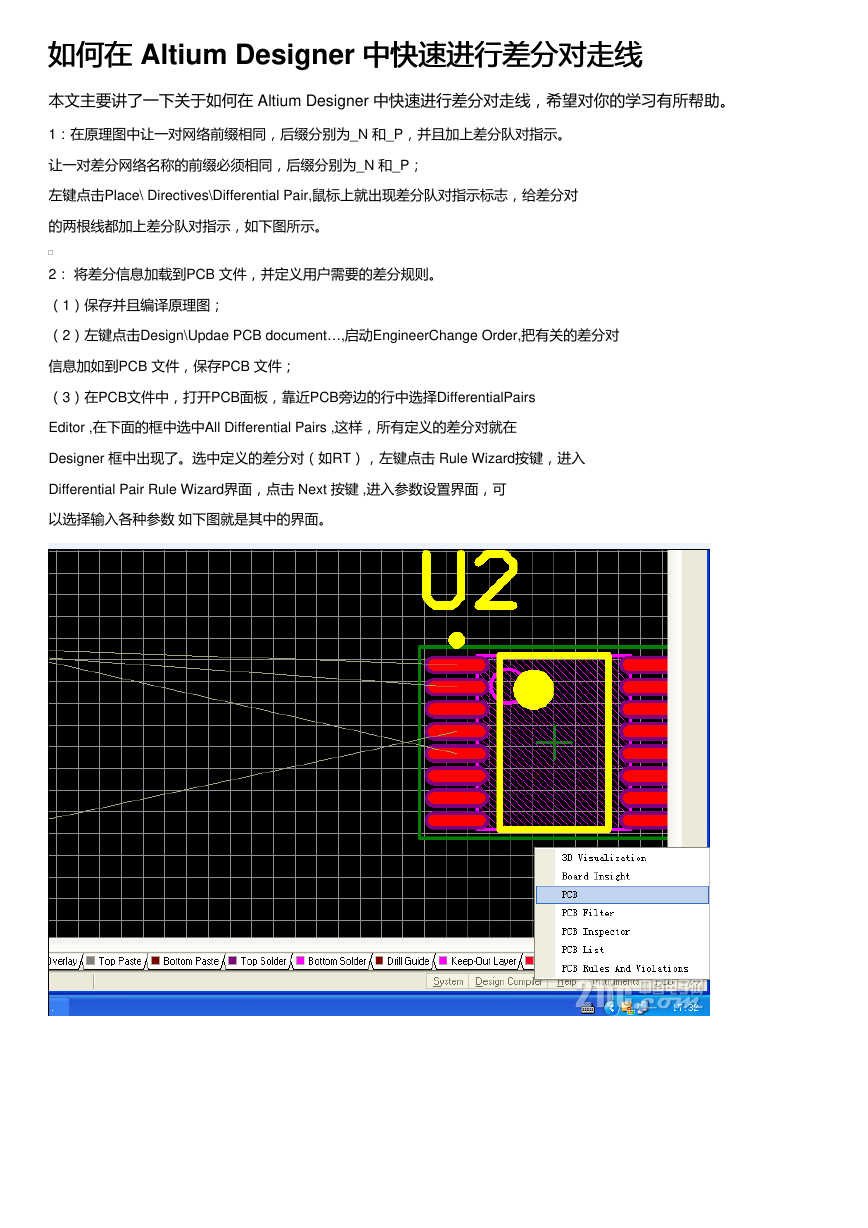

如何在如何在 Altium Designer 中快速进行差分对走线 中快速进行差分对走线 本文主要讲了一下关于如何在 Altium Designer 中快速进行差分对走线，希望对你的学习有所帮助。 1：在原理图中让一对网络前缀相同，后缀分别为_N 和_P，并且加上差分队对指示。 让一对差分网络名称的前缀必须相同，后缀分别为_N 和_P； 左键点击Place\ Directives\Differential Pair,鼠标上就出现差分队对指示标志，给差分对 的两根线都加上差分队对指示，如下图所示。 2： 将差分信息加载到PCB 文件，并定义用户需要的差分规则。 （1）保存并且编译原理图； （2）左键点击Design\Updae PCB document…,启动EngineerChange Order,把有关的差分对 信息加如到PCB 文件，保存PCB 文件； （3）在PCB文件中，打开PCB面板，靠近PCB旁边的行中选择DifferentialPairs Editor ,在下面的框中选中All Differential Pairs ,这样，所有定义的差分对就在 Designer 框中出现了。选中定义的差分对（如RT），左键点击 Rule Wizard按键，进入 Differential Pair Rule Wizard界面，点击 Next 按键 ,进入参数设置界面，可 以选择输入各种参数 如下图就是其中的界面。 

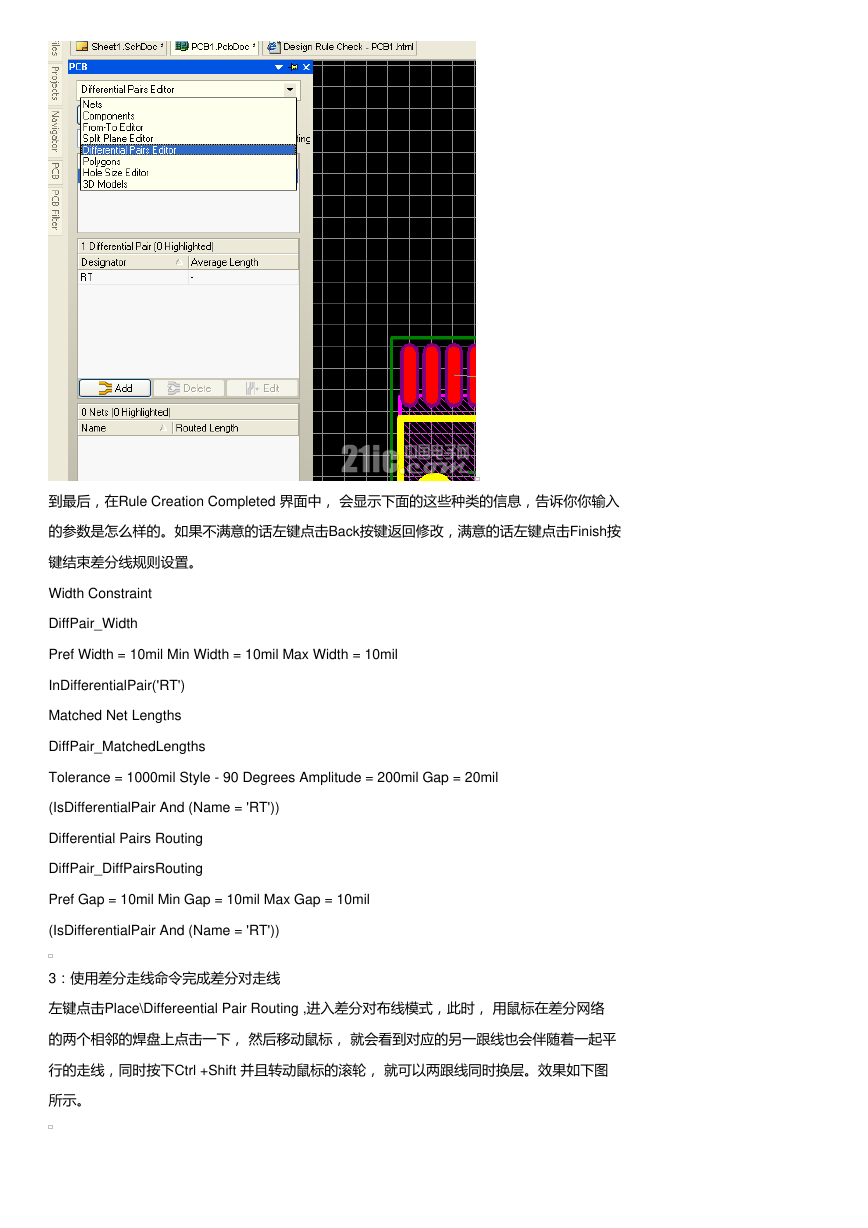

到最后，在Rule Creation Completed 界面中， 会显示下面的这些种类的信息，告诉你你输入 的参数是怎么样的。如果不满意的话左键点击Back按键返回修改，满意的话左键点击Finish按 键结束差分线规则设置。 Width Constraint DiffPair_Width Pref Width = 10mil Min Width = 10mil Max Width = 10mil InDifferentialPair('RT') Matched Net Lengths DiffPair_MatchedLengths Tolerance = 1000mil Style - 90 Degrees Amplitude = 200mil Gap = 20mil (IsDifferentialPair And (Name = 'RT')) Differential Pairs Routing DiffPair_DiffPairsRouting Pref Gap = 10mil Min Gap = 10mil Max Gap = 10mil (IsDifferentialPair And (Name = 'RT')) 3：使用差分走线命令完成差分对走线 左键点击Place\Differeential Pair Routing ,进入差分对布线模式，此时， 用鼠标在差分网络 的两个相邻的焊盘上点击一下， 然后移动鼠标， 就会看到对应的另一跟线也会伴随着一起平 行的走线，同时按下Ctrl +Shift 并且转动鼠标的滚轮， 就可以两跟线同时换层。效果如下图 所示。
