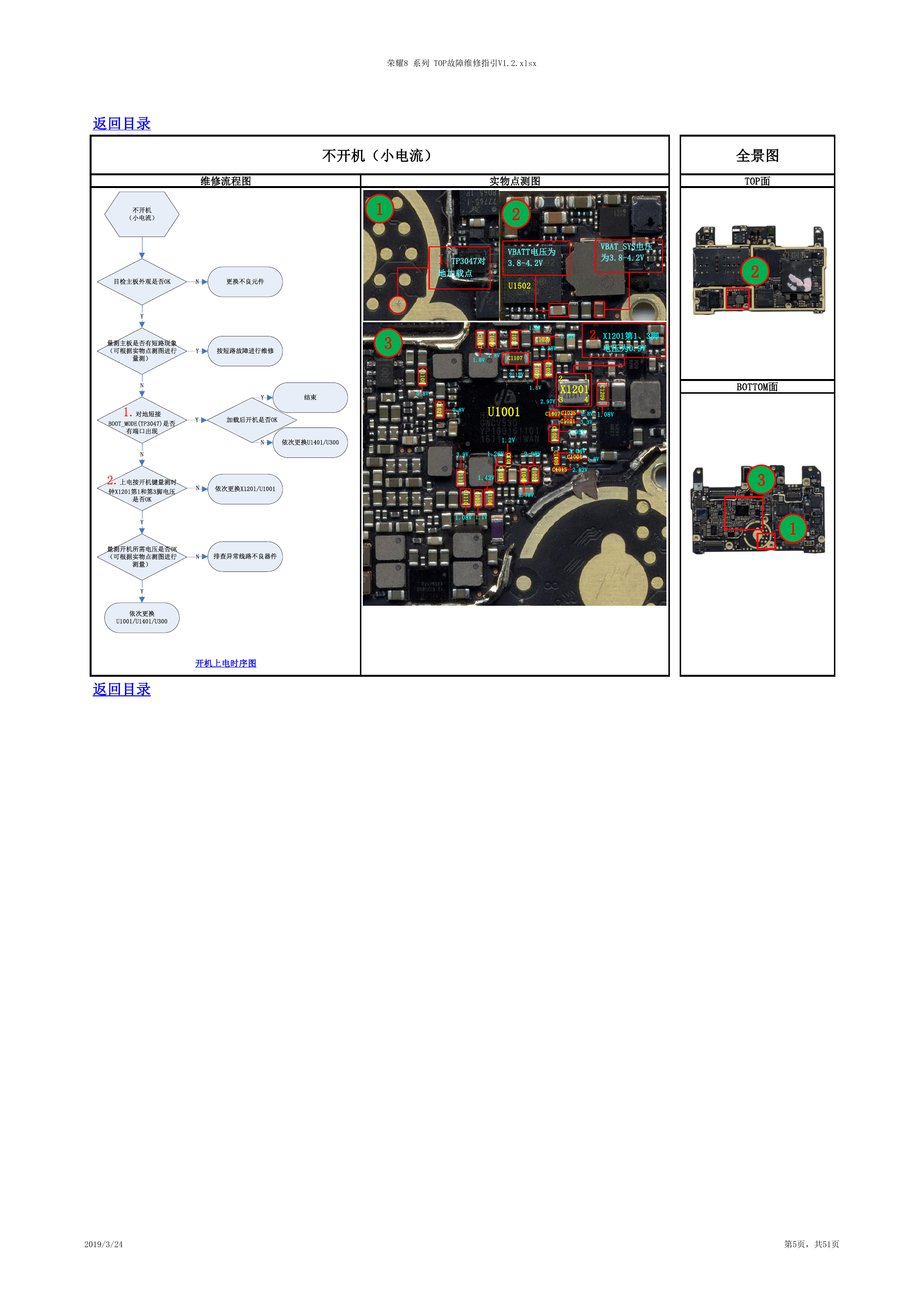

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 维修流程图 不开机（小电流） 1 实物点测图 2 1.TP3047对 地加载点 VBATT电压为 3.8-4.2V U1502 VBAT_SYS电压 为3.8-4.2V 3 C 1 1 0 9 0.8V C 1 0 3 7 C 1 0 0 9 C 1 0 1 2 1.8V C1107 1.8V 2.12V C 1 0 2 5 0.8V U1001 1.8V C1023 2.38V C 1 0 3 6 C 1 0 3 9 1.8V 2.97V 1.85V 2.X1201第1、3脚 电压为0.9V 1 2 X1201 4 3 C 1 2 0 9 C1007 C1035 C1021 2.8V 3.3V 1.08V C 1 0 2 6 C 1 0 0 5 2.95V 3.04V C1004 1.8V C1015 2.82V 1.2V 3.9V 1.26V C 1 0 3 3 1.42V C 1 1 1 1 C 1 0 1 1 C 1 1 1 0 C 1 0 1 8 C 1 1 0 8 1.08V 1.1V 2.98V C 1 0 4 6 C 1 0 2 2 2.78V 开机上电时序图 返回目录 全景图 TOP面 2 BOTTOM面 3 1 2019/3/24 第5页，共51页 不开机（小电流）目检主板外观是否OK更换不良元件量测主板是否有短路现象（可根据实物点测图进行量测）N1.对地短接BOOT_MODE(TP3047)是否有端口出现按短路故障进行维修2.上电按开机键量测时钟X1201第1和第3脚电压是否OK依次更换X1201/U1001YYNNYYN加载后开机是否OK结束依次更换U1401/U300Y量测开机所需电压是否OK（可根据实物点测图进行测量）排查异常线路不良器件依次更换U1001/U1401/U300YNN
