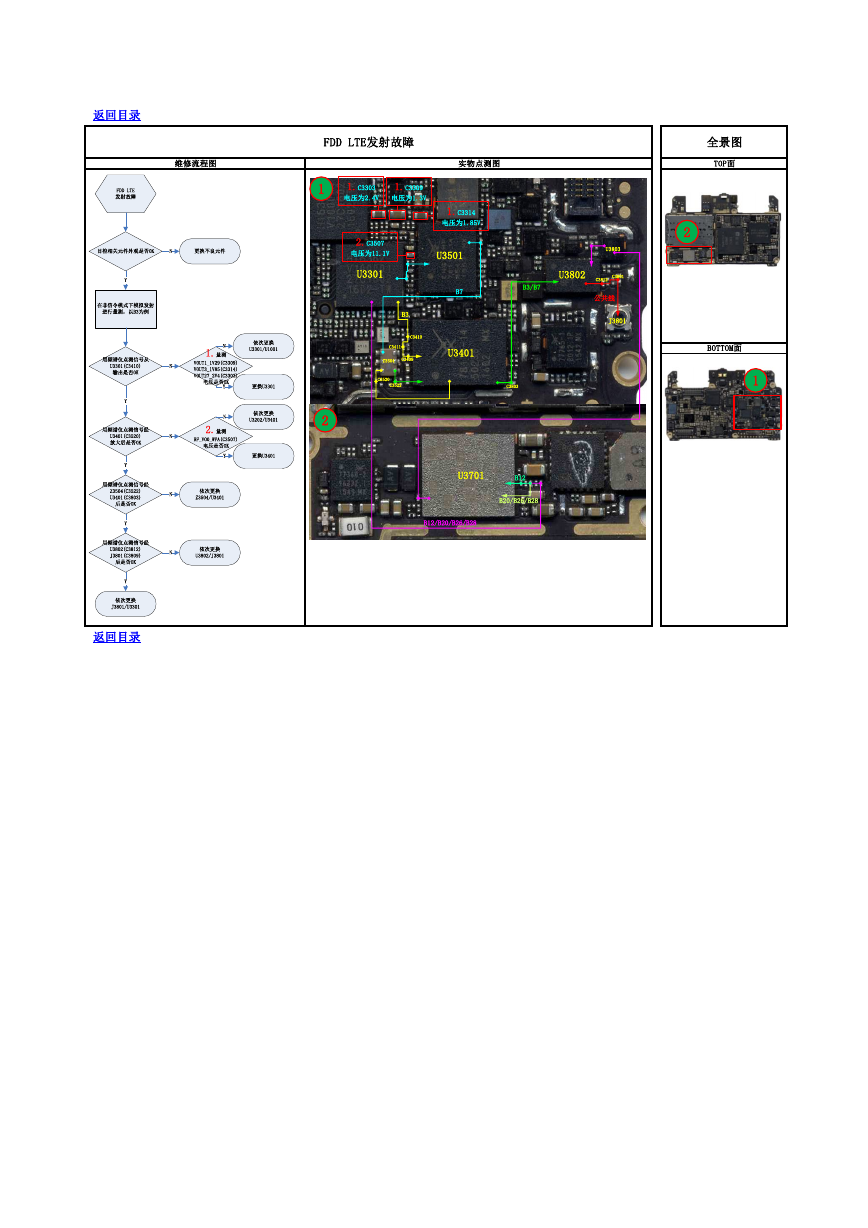

返回目录 维修流程图 实物点测图 FDD LTE发射故障 U3803 U3802 C3801 C3812 公共线 J3801 1 1.C3303 电压为2.4V 1.C3309 电压为1.3V 1.C3314 电压为1.85V U3501 2.C3507 电压为11.1V U3301 B7 B3/B7 B3 C3410 C3411 Z3504 C3409 C3520 C3522 U3401 C3803 2 U3701 B12 B20/B26/B28 B12/B20/B26/B28 全景图 TOP面 2 BOTTOM面 1 返回目录 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B3为例用频谱仪点测信号从U3301(C3410)输出是否OK1.量测VOUT1_1V29(C3309)VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U3301/U1001NYY更换U3301NNY用频谱仪点测信号经U3401(C3520)放大后是否OKNY用频谱仪点测信号经Z3504(C3522)U3401(C3803)后是否OK依次更换Z3504/U3401N依次更换J3801/U3301Y2.量测RF_VO0_WPA(C3507)电压是否OK依次更换U3202/U3401更换U3401NY用频谱仪点测信号经U3802(C3812)J3801(C3809)后是否OK依次更换U3802/J3801NY
