华为 GPON 技术指导书
文档摘要:
Olt 业务卡不同的软件版本,配置命令有所不同,本指导书仅供参考。
关键字:
模板,注册认证,单播,组播
ONU 注册/认证
注册 ONU 的前提是配置 3 个 profile:service-profile、line-profile、dba-profile(olt
自带有 dba 模板,也可自己配置)。
创建 dba-profile
MA5683T(config)#dba-profile add profile-id 17 profile-name GPON type4 max 1000000
profile-name
type1
type2
type3
type4
type5
创建 DBA 模板 16
DBA 模板名
固定带宽
保证带宽
保证带宽、最大带宽
最大带宽
固定带宽、保证带宽、最大带宽
创建 service-profile
MA5683T(config)#ont-srvprofile gpon profile-name GPON profile-id 101
创建业务模板 101
MA5683T(config)#ont-srvprofile epon profile-id 101
进入业务模板 101 模式
MA5683T(config-gpon-srvprofile-101)#ont-port eth 4
1
描述此业务模板适用的 onu 的端口数目(包括以太网口,语音口等)
MA5683T(config-gpon-srvprofile-101)#commit
配置此命令,上面的配置才会下发。
创建 line-profile
MA5683T(config)#ont-lineprofile gpon profile-name GPON profile-id 101
创建线路模板 101
MA5683T(config)#ont-lineprofile gpon profile-id 101
进入线路模板 101 模式
MA5683T(config-gpon-lineprofile-101)# tcont 1 dba-profile-id 16
gem add 1 eth tcont 1 encrypt on
gem mapping 1 1 vlan 3999
mapping-mode vlan
commit
建立 TCONT1 绑定 DBA 模板 16,建立 GEM1 关联 TCONT1,GEM 映射 vlan3999
MA5683T(config-gpon-lineprofile-101)#commit
配置此命令,上面的配置才会下发。
注册认证 ONU
MA5683T(config)#interface gpon 0/1
进入 PON 口所在的卡位
MA5683T ( config-if-gpon-0/1 ) # ont add 0 0 sn-auth "48575443978D4011" omci
ont-lineprofile-id 101 ont-srvprofile-id 101 desc "huaweiHG"
以 SN 认证方式在 PON 口 0 上进行认证,绑定线路模板和业务模板
单播配置
创建 vlan,并加入上联口和 PON 口
MA5683T(config)#vlan 200 smart
创建 vlan 200
2
MA5683T(config)#port vlan 200 0/9 0
把上联口加入 vlan
MA5683T (config)#service-port vlan 200 gpon 0/0/0 ont 0 multi-service user-vlan 200
把 vlan 加入 0 号机框 0 号板卡第 0 个 pon 的 0 号 onu
透传模式
MA5683T(config)#ont-srvprofile gpon profile-id 101
进入业务模板 100 模式
MA5683T(config-gpon-srvprofile-101)#port vlan eth 1 transparent
配置以太端口 1 为透传模式
组播配置
新闻综合 组播地址:239.45.3.11 端口号:5140
ont-srvprofile gpon profile-id 1 profile-name "srv-profile_1"
multicast-forward untag
port vlan eth 4 85 (报文 vlan)
port vlan eth 4 4000 (组播 vlan)
commit
建立业务模板,建立单播 vlan85,组播 vlan4000,下发组播剥离
ont-lineprofile gpon profile-id 1 profile-name "line-profile_1"
tcont 1 dba-profile-id 9
gem add 1 eth tcont 1 encrypt on
gem mapping 1 2 vlan 4000
gem mapping 1 3 vlan 85
commit
建立 GEM1 关联 TCONT1,GEM 映射 vlan 4000,85 下发配置
vlan 85 smart
vlan 4000 smart
port vlan 85 0/9 1
port vlan 4000 0/9 1
建立 vlan 85,4000 关联上联口 9 号板卡 1 号口
3

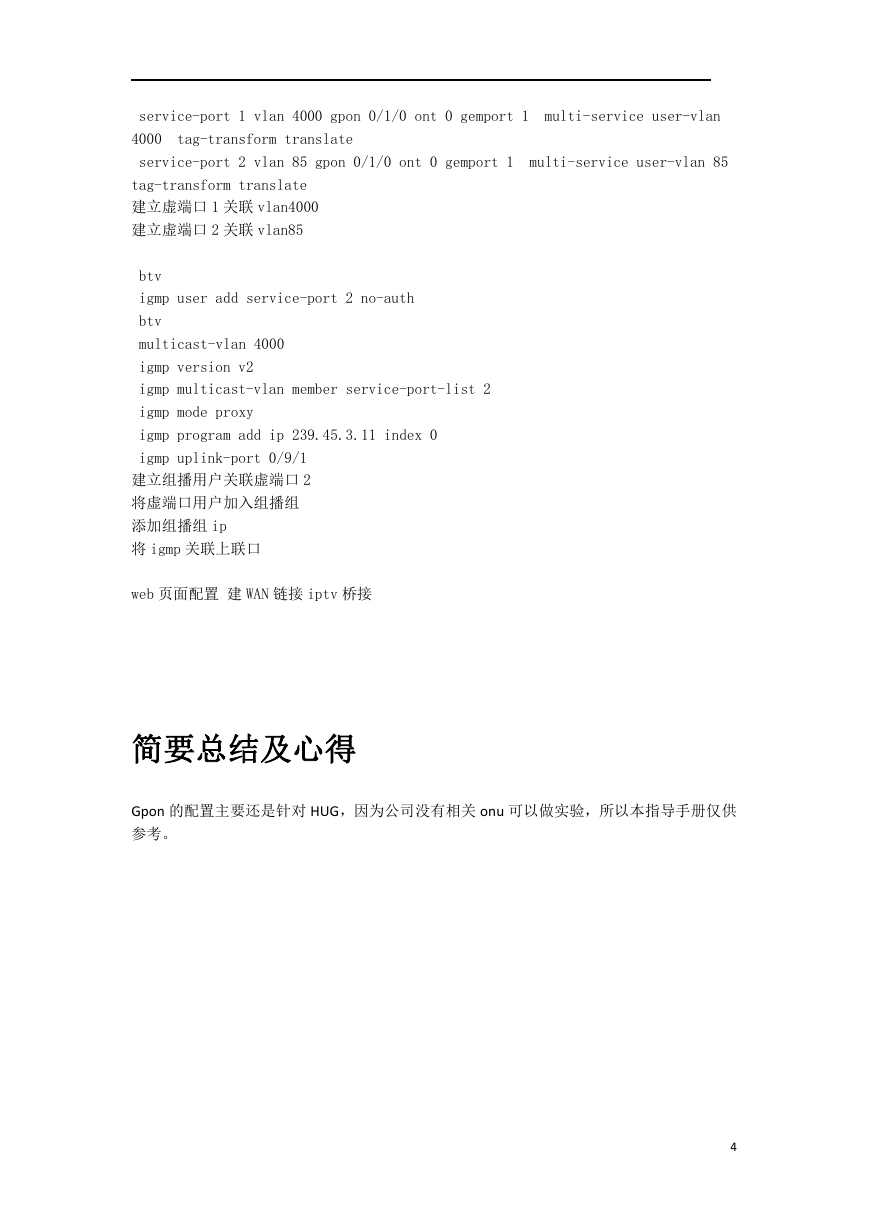

service-port 1 vlan 4000 gpon 0/1/0 ont 0 gemport 1
multi-service user-vlan
4000 tag-transform translate
service-port 2 vlan 85 gpon 0/1/0 ont 0 gemport 1
multi-service user-vlan 85
tag-transform translate
建立虚端口 1 关联 vlan4000
建立虚端口 2 关联 vlan85
btv
igmp user add service-port 2 no-auth
btv
multicast-vlan 4000
igmp version v2
igmp multicast-vlan member service-port-list 2
igmp mode proxy
igmp program add ip 239.45.3.11 index 0
igmp uplink-port 0/9/1
建立组播用户关联虚端口 2
将虚端口用户加入组播组
添加组播组 ip
将 igmp 关联上联口
web 页面配置 建 WAN 链接 iptv 桥接
简要总结及心得
Gpon 的配置主要还是针对 HUG,因为公司没有相关 onu 可以做实验,所以本指导手册仅供
参考。
