    安装、使用产品前，请阅读安装使用说明书。 请妥善保管好本手册，以便日后能随时查阅。 JB-QB-GST200 火灾报警控制器（联动型） 安装使用说明书 (Ver.3.07,2012.06) 海海湾湾安安全全技技术术有有限限公公司司

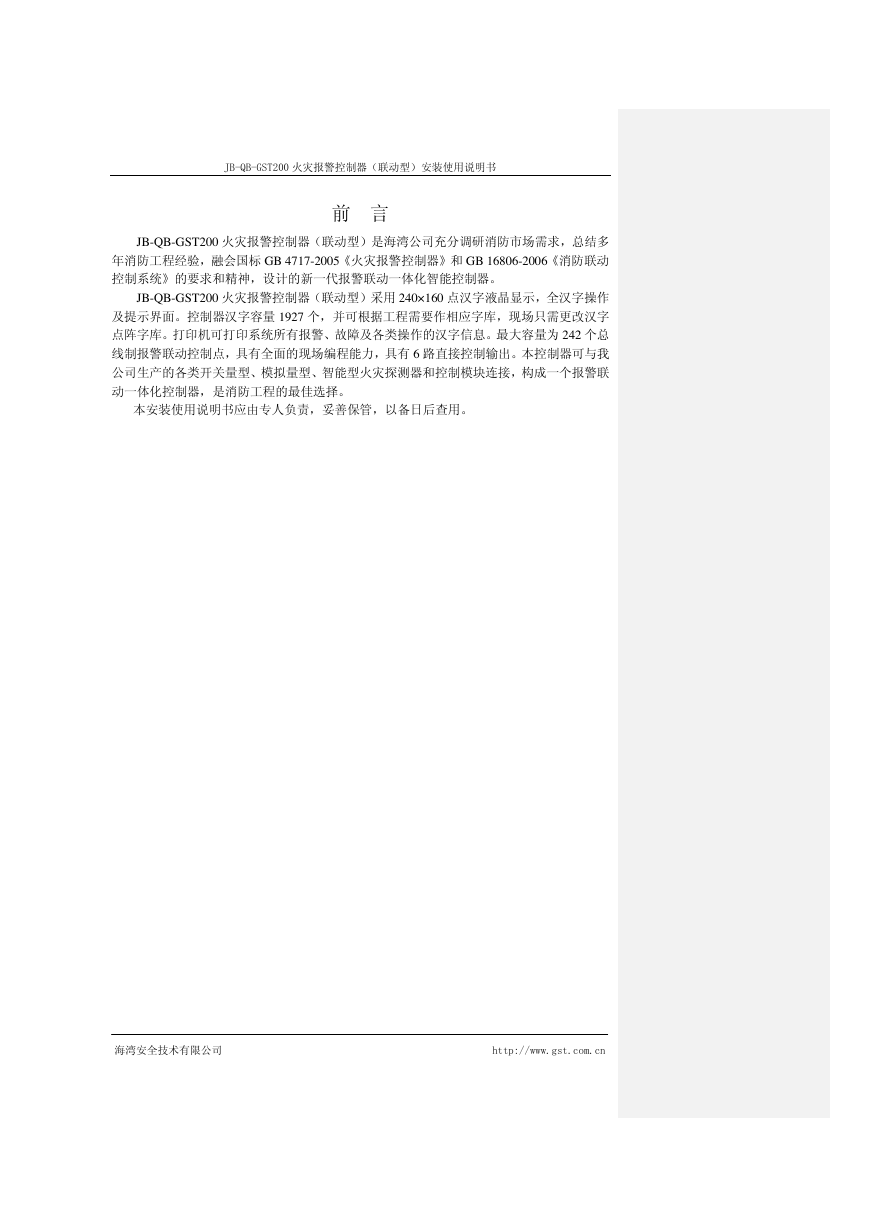

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 前 言 JB-QB-GST200 火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多 年消防工程经验，融会国标 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动 控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。 JB-QB-GST200 火灾报警控制器（联动型）采用 240×160 点汉字液晶显示，全汉字操作 及提示界面。控制器汉字容量 1927 个，并可根据工程需要作相应字库，现场只需更改汉字 点阵字库。打印机可打印系统所有报警、故障及各类操作的汉字信息。最大容量为 242 个总 线制报警联动控制点，具有全面的现场编程能力，具有 6 路直接控制输出。本控制器可与我 公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块连接，构成一个报警联 动一体化控制器，是消防工程的最佳选择。 本安装使用说明书应由专人负责，妥善保管，以备日后查用。 海湾安全技术有限公司 http://www.gst.com.cn

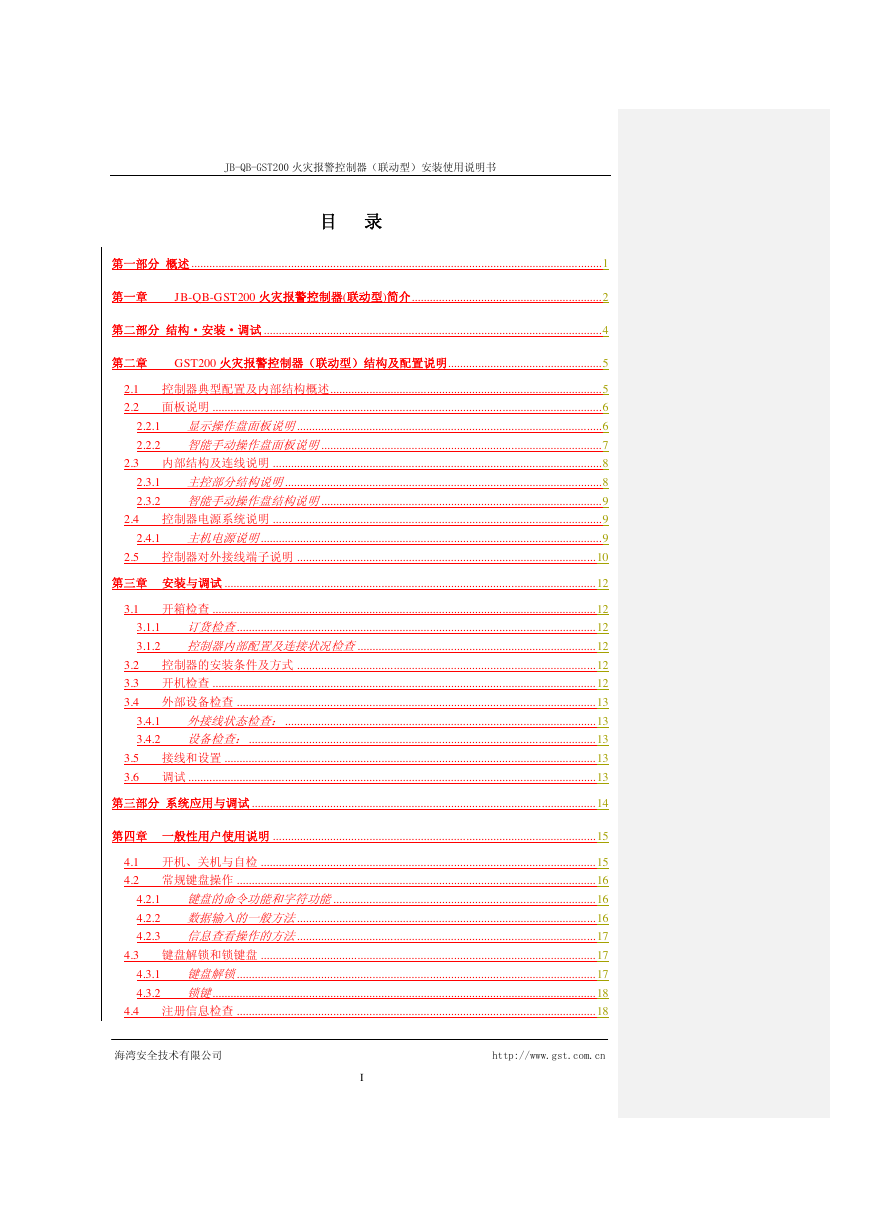

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 目 录 第一部分 概述 ........................................................................................................................................ 1 第一章 JB-QB-GST200 火灾报警控制器(联动型)简介 ............................................................... 2 第二部分 结构·安装·调试 ................................................................................................................ 4 第二章 GST200 火灾报警控制器（联动型）结构及配置说明 ................................................... 5 2.1 控制器典型配置及内部结构概述 .......................................................................................... 5 2.2 面板说明 ................................................................................................................................. 6 2.2.1 显示操作盘面板说明 ..................................................................................................... 6 2.2.2 智能手动操作盘面板说明 ............................................................................................. 7 2.3 内部结构及连线说明 ............................................................................................................. 8 2.3.1 主控部分结构说明 ......................................................................................................... 8 2.3.2 智能手动操作盘结构说明 ............................................................................................. 9 2.4 控制器电源系统说明 ............................................................................................................. 9 2.4.1 主机电源说明 ................................................................................................................. 9 2.5 控制器对外接线端子说明 ................................................................................................... 10 第三章 安装与调试 ........................................................................................................................... 12 3.1 开箱检查 ............................................................................................................................... 12 3.1.1 订货检查 ....................................................................................................................... 12 3.1.2 控制器内部配置及连接状况检查 ............................................................................... 12 3.2 控制器的安装条件及方式 ................................................................................................... 12 3.3 开机检查 ............................................................................................................................... 12 3.4 外部设备检查 ....................................................................................................................... 13 3.4.1 外接线状态检查： ....................................................................................................... 13 3.4.2 设备检查： ................................................................................................................... 13 3.5 接线和设置 ........................................................................................................................... 13 3.6 调试 ....................................................................................................................................... 13 第三部分 系统应用与调试 .................................................................................................................. 14 第四章 一般性用户使用说明 ........................................................................................................... 15 4.1 开机、关机与自检 ............................................................................................................... 15 4.2 常规键盘操作 ....................................................................................................................... 16 4.2.1 键盘的命令功能和字符功能 ....................................................................................... 16 4.2.2 数据输入的一般方法 ................................................................................................... 16 4.2.3 信息查看操作的方法 ................................................................................................... 17 4.3 键盘解锁和锁键盘 ............................................................................................................... 17 4.3.1 键盘解锁 ....................................................................................................................... 17 4.3.2 锁键 ............................................................................................................................... 18 4.4 注册信息检查 ....................................................................................................................... 18 海湾安全技术有限公司 http://www.gst.com.cn I

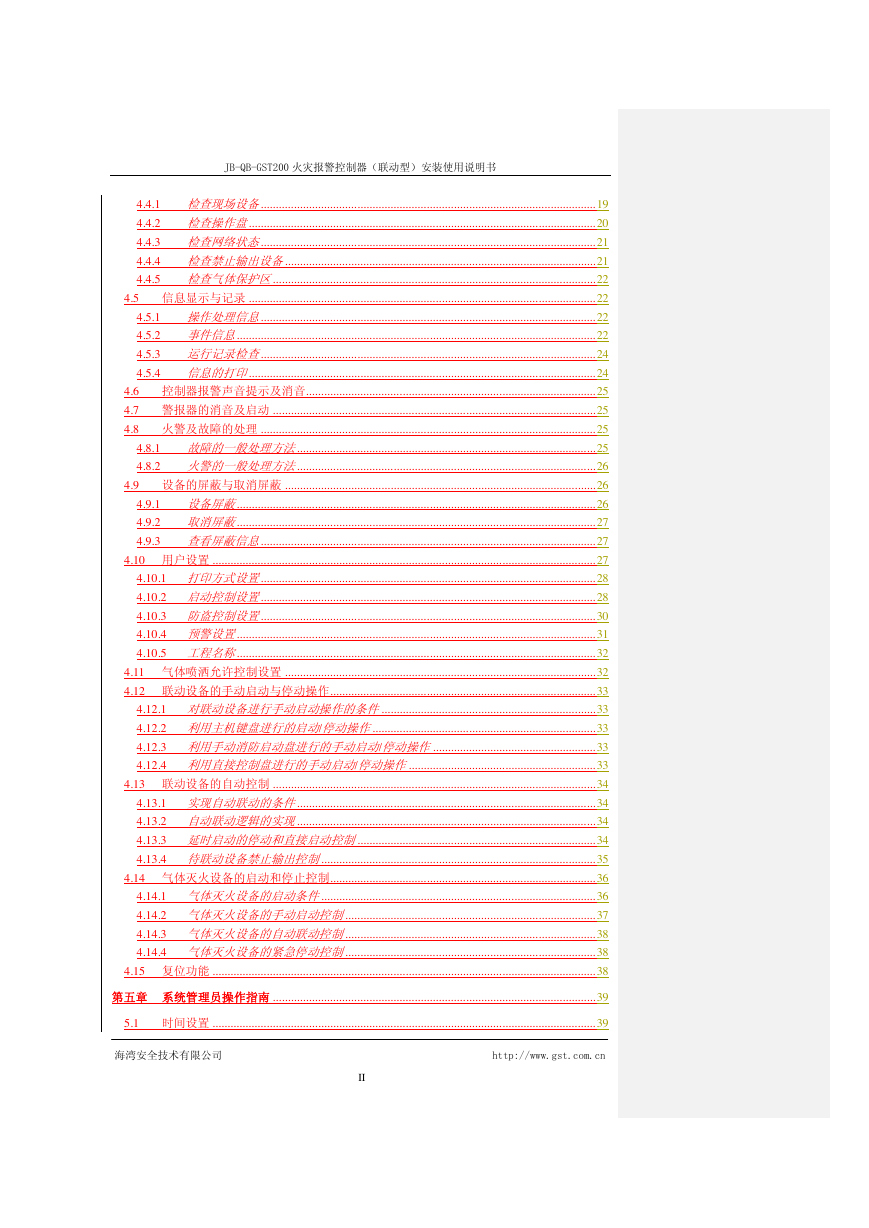

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 4.4.1 检查现场设备 ............................................................................................................... 19 4.4.2 检查操作盘 ................................................................................................................... 20 4.4.3 检查网络状态 ............................................................................................................... 21 4.4.4 检查禁止输出设备 ....................................................................................................... 21 4.4.5 检查气体保护区 ........................................................................................................... 22 4.5 信息显示与记录 ................................................................................................................... 22 4.5.1 操作处理信息 ............................................................................................................... 22 4.5.2 事件信息 ....................................................................................................................... 22 4.5.3 运行记录检查 ............................................................................................................... 24 4.5.4 信息的打印 ................................................................................................................... 24 4.6 控制器报警声音提示及消音................................................................................................ 25 4.7 警报器的消音及启动 ........................................................................................................... 25 4.8 火警及故障的处理 ............................................................................................................... 25 4.8.1 故障的一般处理方法 ................................................................................................... 25 4.8.2 火警的一般处理方法 ................................................................................................... 26 4.9 设备的屏蔽与取消屏蔽 ....................................................................................................... 26 4.9.1 设备屏蔽 ....................................................................................................................... 26 4.9.2 取消屏蔽 ....................................................................................................................... 27 4.9.3 查看屏蔽信息 ............................................................................................................... 27 4.10 用户设置 ............................................................................................................................... 27 4.10.1 打印方式设置 ............................................................................................................... 28 4.10.2 启动控制设置 ............................................................................................................... 28 4.10.3 防盗控制设置 ............................................................................................................... 30 4.10.4 预警设置 ....................................................................................................................... 31 4.10.5 工程名称 ....................................................................................................................... 32 4.11 气体喷洒允许控制设置 ....................................................................................................... 32 4.12 联动设备的手动启动与停动操作 ........................................................................................ 33 4.12.1 对联动设备进行手动启动操作的条件 ....................................................................... 33 4.12.2 利用主机键盘进行的启动/停动操作 .......................................................................... 33 4.12.3 利用手动消防启动盘进行的手动启动/停动操作 ...................................................... 33 4.12.4 利用直接控制盘进行的手动启动/停动操作 .............................................................. 33 4.13 联动设备的自动控制 ........................................................................................................... 34 4.13.1 实现自动联动的条件 ................................................................................................... 34 4.13.2 自动联动逻辑的实现 ................................................................................................... 34 4.13.3 延时启动的停动和直接启动控制 ............................................................................... 34 4.13.4 待联动设备禁止输出控制 ........................................................................................... 35 4.14 气体灭火设备的启动和停止控制 ........................................................................................ 36 4.14.1 气体灭火设备的启动条件 ........................................................................................... 36 4.14.2 气体灭火设备的手动启动控制 ................................................................................... 37 4.14.3 气体灭火设备的自动联动控制 ................................................................................... 38 4.14.4 气体灭火设备的紧急停动控制 ................................................................................... 38 4.15 复位功能 ............................................................................................................................... 38 第五章 系统管理员操作指南 ........................................................................................................... 39 5.1 时间设置 ............................................................................................................................... 39 海湾安全技术有限公司 http://www.gst.com.cn II

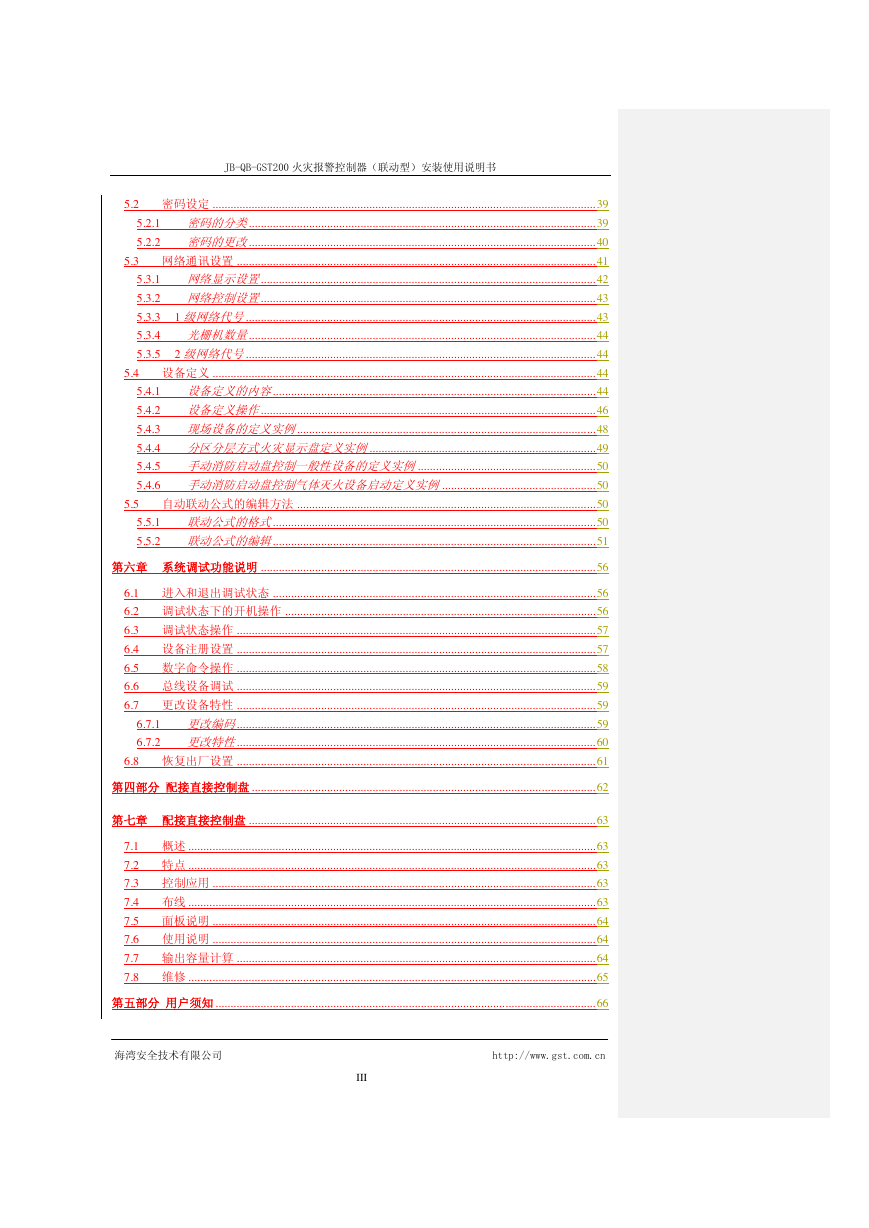

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 5.2 密码设定 ............................................................................................................................... 39 5.2.1 密码的分类 ................................................................................................................... 39 5.2.2 密码的更改 ................................................................................................................... 40 5.3 网络通讯设置 ....................................................................................................................... 41 5.3.1 网络显示设置 ............................................................................................................... 42 5.3.2 网络控制设置 ............................................................................................................... 43 5.3.3 1 级网络代号 .................................................................................................................... 43 5.3.4 光栅机数量 ................................................................................................................... 44 5.3.5 2 级网络代号 .................................................................................................................... 44 5.4 设备定义 ............................................................................................................................... 44 5.4.1 设备定义的内容 ........................................................................................................... 44 5.4.2 设备定义操作 ............................................................................................................... 46 5.4.3 现场设备的定义实例 ................................................................................................... 48 5.4.4 分区分层方式火灾显示盘定义实例 ........................................................................... 49 5.4.5 手动消防启动盘控制一般性设备的定义实例 ........................................................... 50 5.4.6 手动消防启动盘控制气体灭火设备启动定义实例 ................................................... 50 5.5 自动联动公式的编辑方法 ................................................................................................... 50 5.5.1 联动公式的格式 ........................................................................................................... 50 5.5.2 联动公式的编辑 ........................................................................................................... 51 第六章 系统调试功能说明 ............................................................................................................... 56 6.1 进入和退出调试状态 ........................................................................................................... 56 6.2 调试状态下的开机操作 ....................................................................................................... 56 6.3 调试状态操作 ....................................................................................................................... 57 6.4 设备注册设置 ....................................................................................................................... 57 6.5 数字命令操作 ....................................................................................................................... 58 6.6 总线设备调试 ....................................................................................................................... 59 6.7 更改设备特性 ....................................................................................................................... 59 6.7.1 更改编码 ....................................................................................................................... 59 6.7.2 更改特性 ....................................................................................................................... 60 6.8 恢复出厂设置 ....................................................................................................................... 61 第四部分 配接直接控制盘 .................................................................................................................. 62 第七章 配接直接控制盘 ................................................................................................................... 63 7.1 概述 ....................................................................................................................................... 63 7.2 特点 ....................................................................................................................................... 63 7.3 控制应用 ............................................................................................................................... 63 7.4 布线 ....................................................................................................................................... 63 7.5 面板说明 ............................................................................................................................... 64 7.6 使用说明 ............................................................................................................................... 64 7.7 输出容量计算 ....................................................................................................................... 64 7.8 维修 ....................................................................................................................................... 65 第五部分 用户须知 .............................................................................................................................. 66 海湾安全技术有限公司 http://www.gst.com.cn III

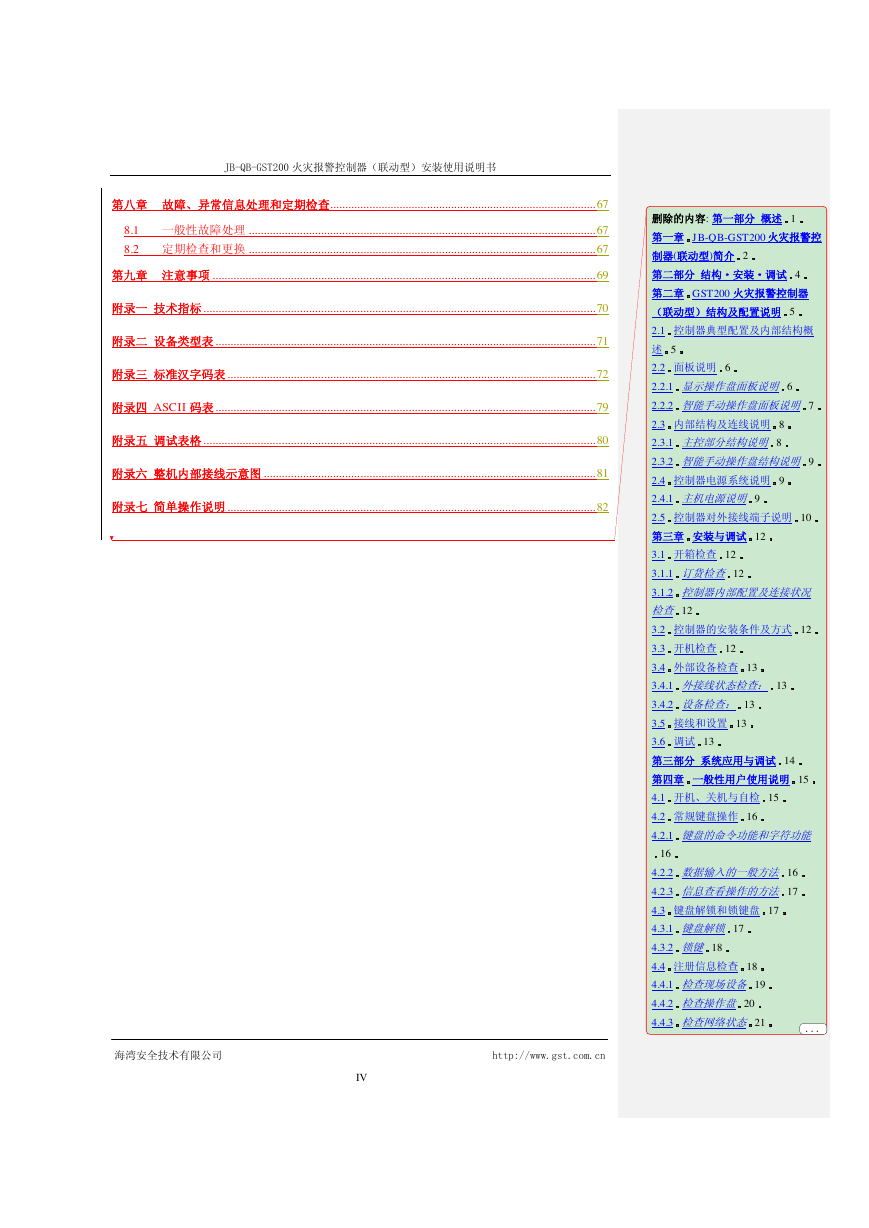

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 第八章 故障、异常信息处理和定期检查........................................................................................ 67 8.1 一般性故障处理 ................................................................................................................... 67 8.2 定期检查和更换 ................................................................................................................... 67 删除的内容: 第一部分 概述 1 第一章 JB-QB-GST200 火灾报警控 制器(联动型)简介 2 第九章 注意事项 ............................................................................................................................... 69 第二部分 结构·安装·调试 4 附录一 技术指标 .................................................................................................................................. 70 附录二 设备类型表 .............................................................................................................................. 71 附录三 标准汉字码表 .......................................................................................................................... 72 附录四 ASCII 码表 .............................................................................................................................. 79 附录五 调试表格 .................................................................................................................................. 80 附录六 整机内部接线示意图 .............................................................................................................. 81 附录七 简单操作说明 .......................................................................................................................... 82 海湾安全技术有限公司 http://www.gst.com.cn IV 第二章 GST200 火灾报警控制器 （联动型）结构及配置说明 5 2.1 控制器典型配置及内部结构概 述 5 2.2 面板说明 6 2.2.1 显示操作盘面板说明 6 2.2.2 智能手动操作盘面板说明 7 2.3 内部结构及连线说明 8 2.3.1 主控部分结构说明 8 2.3.2 智能手动操作盘结构说明 9 2.4 控制器电源系统说明 9 2.4.1 主机电源说明 9 2.5 控制器对外接线端子说明 10 第三章 安装与调试 12 3.1 开箱检查 12 3.1.1 订货检查 12 3.1.2 控制器内部配置及连接状况 检查 12 3.2 控制器的安装条件及方式 12 3.3 开机检查 12 3.4 外部设备检查 13 3.4.1 外接线状态检查： 13 3.4.2 设备检查： 13 3.5 接线和设置 13 3.6 调试 13 第三部分 系统应用与调试 14 第四章 一般性用户使用说明 15 4.1 开机、关机与自检 15 4.2 常规键盘操作 16 4.2.1 键盘的命令功能和字符功能 16 4.2.2 数据输入的一般方法 16 4.2.3 信息查看操作的方法 17 4.3 键盘解锁和锁键盘 17 4.3.1 键盘解锁 17 4.3.2 锁键 18 4.4 注册信息检查 18 4.4.1 检查现场设备 19 4.4.2 检查操作盘 20 4.4.3 检查网络状态 21 ...

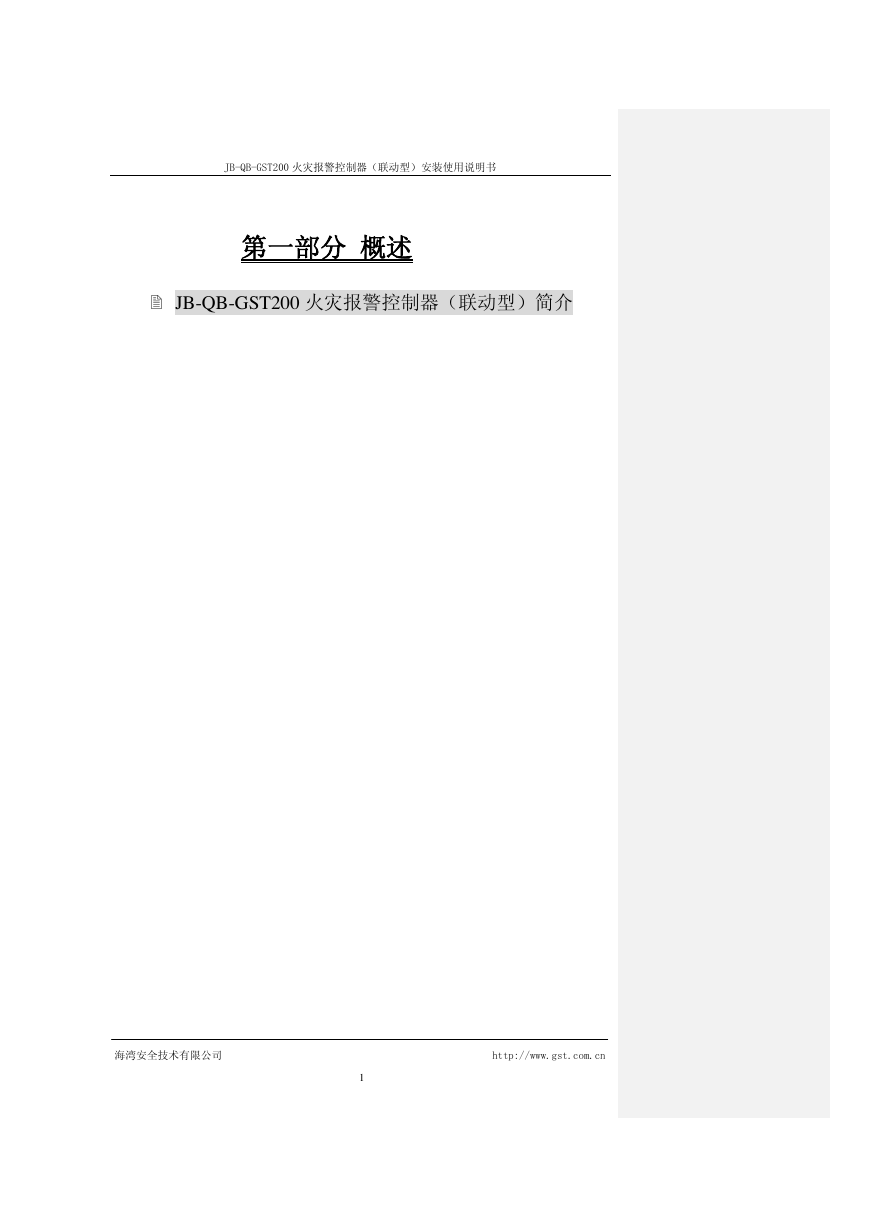

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 第一部分 概述  JB-QB-GST200 火灾报警控制器（联动型）简介 海湾安全技术有限公司 http://www.gst.com.cn 1

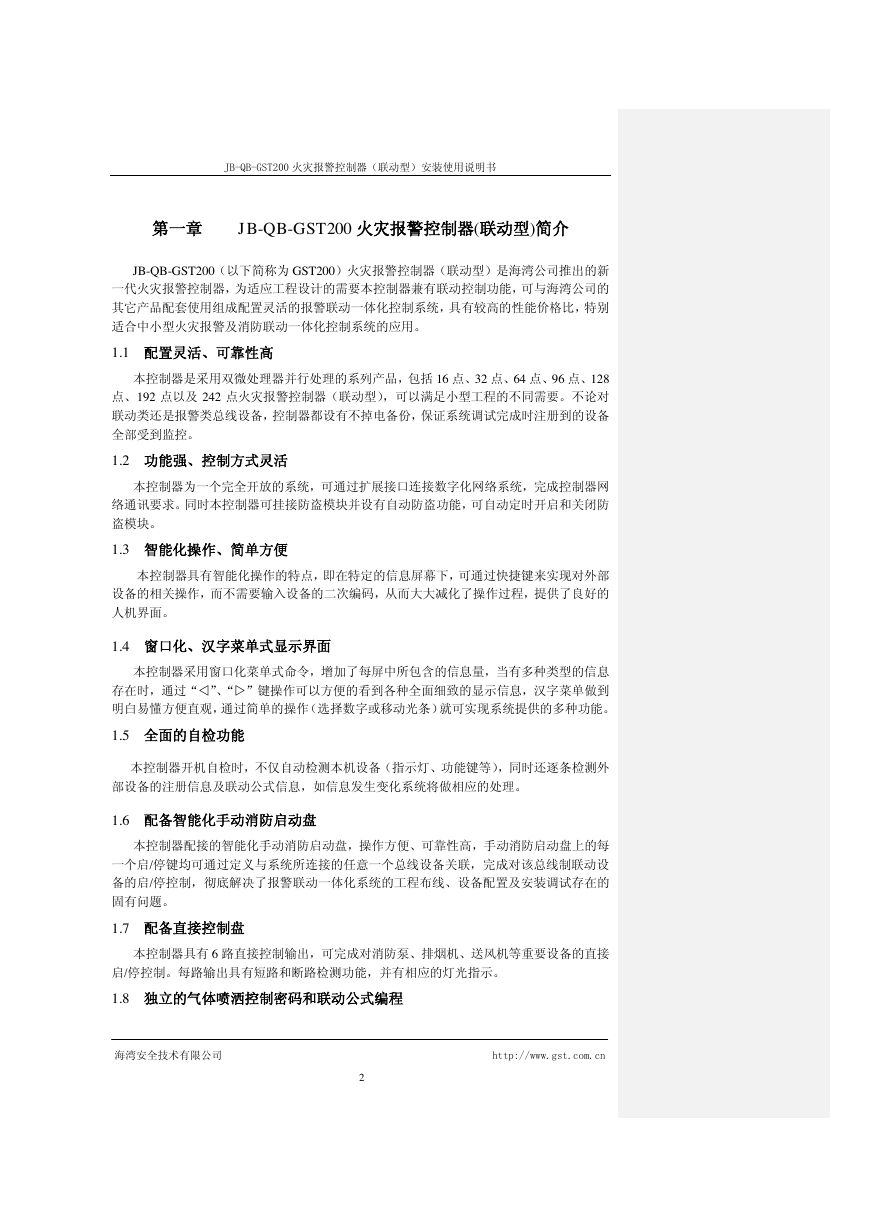

    JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书 第一章 JB-QB-GST200 火灾报警控制器(联动型)简介 JB-QB-GST200（以下简称为 GST200）火灾报警控制器（联动型）是海湾公司推出的新 一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的 其它产品配套使用组成配置灵活的报警联动一体化控制系统，具有较高的性能价格比，特别 适合中小型火灾报警及消防联动一体化控制系统的应用。 1.1 配置灵活、可靠性高 本控制器是采用双微处理器并行处理的系列产品，包括 16 点、32 点、64 点、96 点、128 点、192 点以及 242 点火灾报警控制器（联动型），可以满足小型工程的不同需要。不论对 联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备 全部受到监控。 1.2 功能强、控制方式灵活 本控制器为一个完全开放的系统，可通过扩展接口连接数字化网络系统，完成控制器网 络通讯要求。同时本控制器可挂接防盗模块并设有自动防盗功能，可自动定时开启和关闭防 盗模块。 1.3 智能化操作、简单方便 本控制器具有智能化操作的特点，即在特定的信息屏幕下，可通过快捷键来实现对外部 设备的相关操作，而不需要输入设备的二次编码，从而大大减化了操作过程，提供了良好的 人机界面。 1.4 窗口化、汉字菜单式显示界面 本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息 存在时，通过“”、“”键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到 明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。 1.5 全面的自检功能 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外 部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理。 1.6 配备智能化手动消防启动盘 本控制器配接的智能化手动消防启动盘，操作方便、可靠性高，手动消防启动盘上的每 一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设 备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的 固有问题。 1.7 配备直接控制盘 本控制器具有 6 路直接控制输出，可完成对消防泵、排烟机、送风机等重要设备的直接 启/停控制。每路输出具有短路和断路检测功能，并有相应的灯光指示。 1.8 独立的气体喷洒控制密码和联动公式编程 海湾安全技术有限公司 http://www.gst.com.cn 2
