BK-3000系列变频恒压供水控制器

一、特点

二、功能

三、技术指标

四、安装和配线

五、参数表

七、设置案例

八、控制面板及其操作方法

九、选型指南(型号说明)

附：针对用户提出的若干问题进行解答

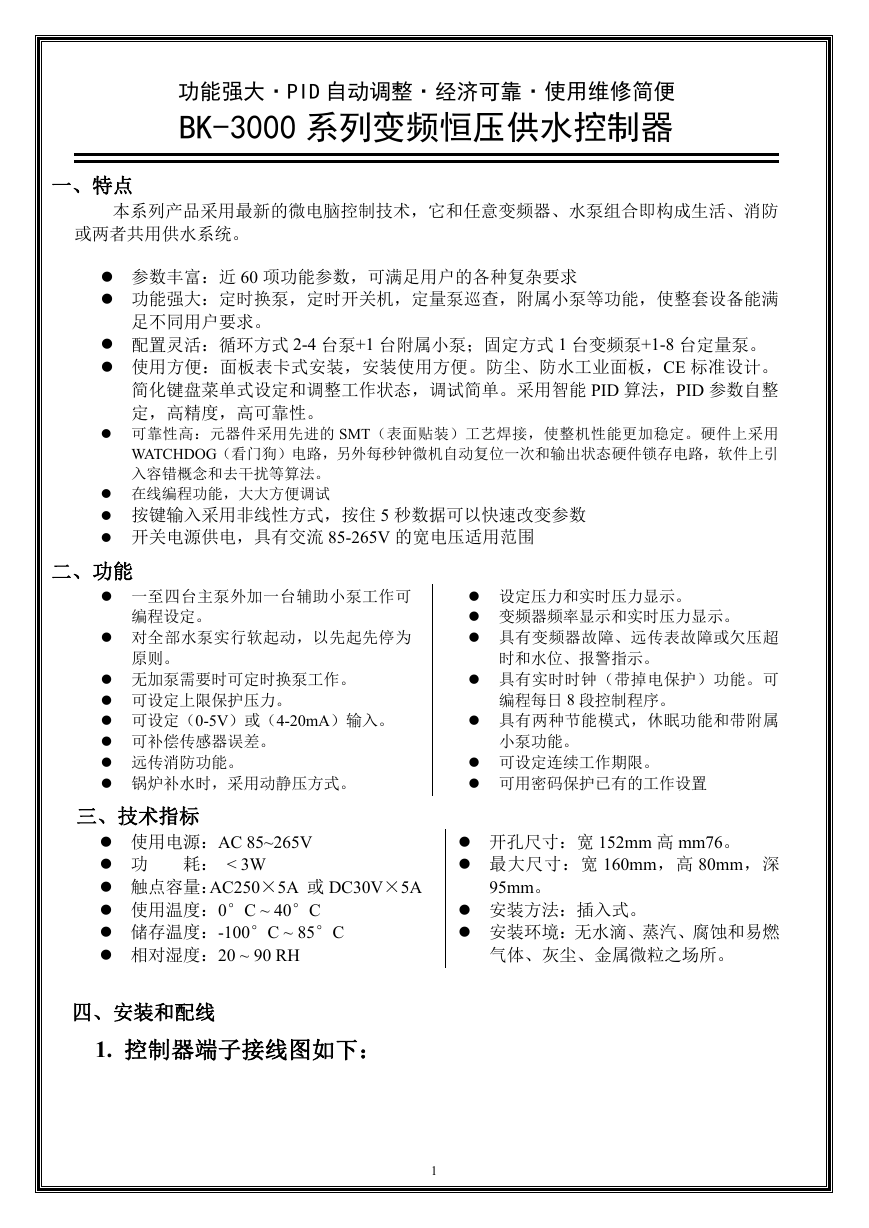

功能强大·PID 自动调整·经济可靠·使用维修简便 BK-3000 系列变频恒压供水控制器一、特点本系列产品采用最新的微电脑控制技术，它和任意变频器、水泵组合即构成生活、消防或两者共用供水系统。  参数丰富：近 60 项功能参数，可满足用户的各种复杂要求  功能强大：定时换泵，定时开关机，定量泵巡查，附属小泵等功能，使整套设备能满足不同用户要求。  配置灵活：循环方式 2-4 台泵+1 台附属小泵；固定方式 1 台变频泵+1-8 台定量泵。  使用方便：面板表卡式安装，安装使用方便。防尘、防水工业面板，CE 标准设计。简化键盘菜单式设定和调整工作状态，调试简单。采用智能 PID 算法，PID 参数自整定，高精度，高可靠性。  可靠性高：元器件采用先进的 SMT（表面贴装）工艺焊接，使整机性能更加稳定。硬件上采用 WATCHDOG（看门狗）电路，另外每秒钟微机自动复位一次和输出状态硬件锁存电路，软件上引入容错概念和去干扰等算法。  在线编程功能，大大方便调试  按键输入采用非线性方式，按住 5 秒数据可以快速改变参数  开关电源供电，具有交流 85-265V 的宽电压适用范围二、功能  一至四台主泵外加一台辅助小泵工作可编程设定。  对全部水泵实行软起动，以先起先停为原则。  无加泵需要时可定时换泵工作。  可设定上限保护压力。  可设定（0-5V）或（4-20mA）输入。  可补偿传感器误差。  远传消防功能。  锅炉补水时，采用动静压方式。  设定压力和实时压力显示。  变频器频率显示和实时压力显示。  具有变频器故障、远传表故障或欠压超时和水位、报警指示。  具有实时时钟（带掉电保护）功能。可编程每日 8 段控制程序。  具有两种节能模式，休眠功能和带附属小泵功能。  可设定连续工作期限。  可用密码保护已有的工作设置三、技术指标耗： < 3W  使用电源：AC 85~265V  功  触点容量：AC250×5A 或 DC30V×5A  使用温度：0°C ~ 40°C  储存温度：-100°C ~ 85°C  相对湿度：20 ~ 90 RH  开孔尺寸：宽 152mm 高 mm76。  最大尺寸：宽 160mm，高 80mm，深 95mm。  安装方法：插入式。  安装环境：无水滴、蒸汽、腐蚀和易燃气体、灰尘、金属微粒之场所。四、安装和配线 1. 控制器端子接线图如下： 1

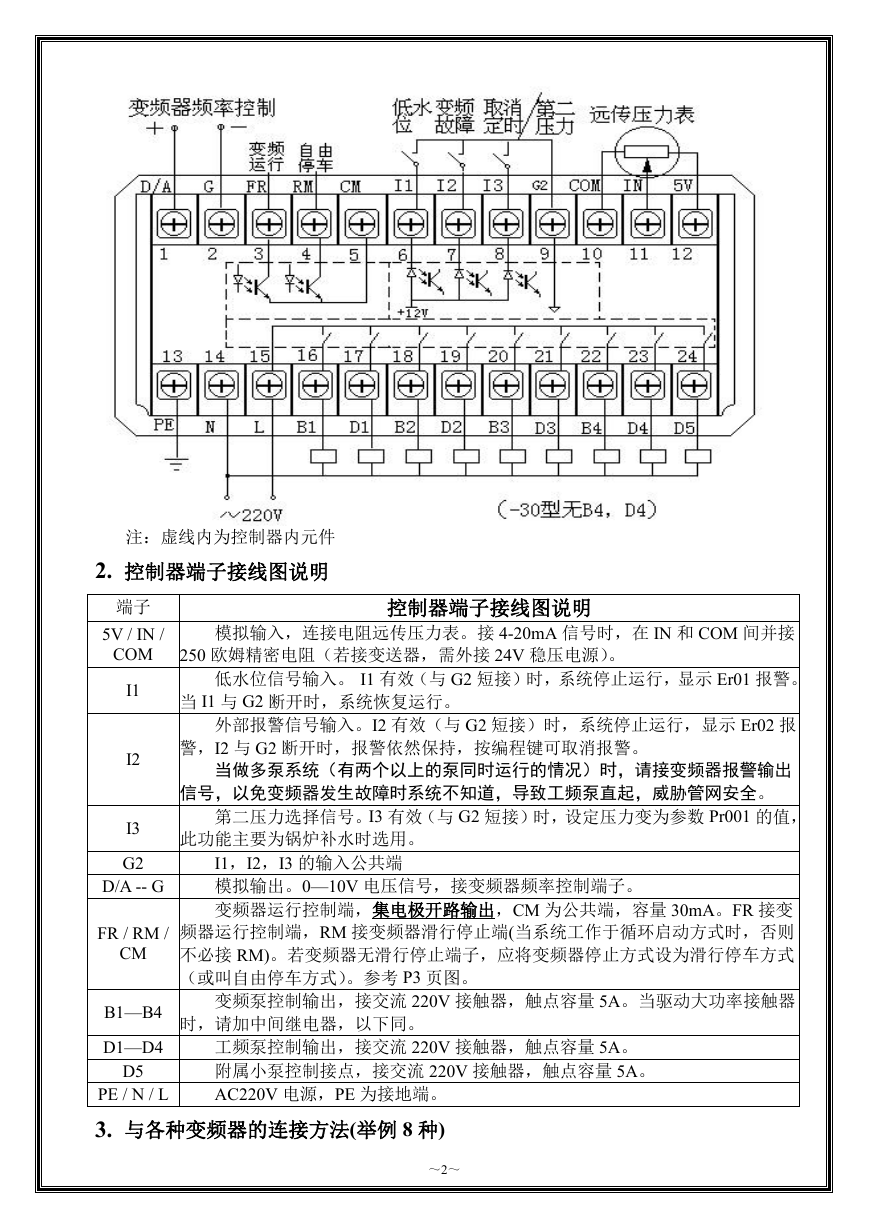

注：虚线内为控制器内元件 2. 控制器端子接线图说明控制器端子接线图说明模拟输入，连接电阻远传压力表。接 4-20mA 信号时，在 IN 和 COM 间并接 250 欧姆精密电阻（若接变送器，需外接 24V 稳压电源）。低水位信号输入。 I1 有效（与 G2 短接）时，系统停止运行，显示 Er01 报警。当 I1 与 G2 断开时，系统恢复运行。外部报警信号输入。I2 有效（与 G2 短接）时，系统停止运行，显示 Er02 报警，I2 与 G2 断开时，报警依然保持，按编程键可取消报警。当做多泵系统（有两个以上的泵同时运行的情况）时，请接变频器报警输出信号，以免变频器发生故障时系统不知道，导致工频泵直起，威胁管网安全。第二压力选择信号。I3 有效（与 G2 短接）时，设定压力变为参数 Pr001 的值，此功能主要为锅炉补水时选用。 I1，I2，I3 的输入公共端模拟输出。0—10V 电压信号，接变频器频率控制端子。变频器运行控制端，集电极开路输出，CM 为公共端，容量 30mA。FR 接变频器运行控制端，RM 接变频器滑行停止端(当系统工作于循环启动方式时，否则不必接 RM)。若变频器无滑行停止端子，应将变频器停止方式设为滑行停车方式（或叫自由停车方式）。参考 P3 页图。变频泵控制输出，接交流 220V 接触器，触点容量 5A。当驱动大功率接触器时，请加中间继电器，以下同。端子 5V / IN / COM I1 I2 I3 G2 D/A -- G FR / RM / CM B1—B4 D1—D4 D5 工频泵控制输出，接交流 220V 接触器，触点容量 5A。附属小泵控制接点，接交流 220V 接触器，触点容量 5A。 PE / N / L AC220V 电源，PE 为接地端。 3. 与各种变频器的连接方法(举例 8 种) ～2～

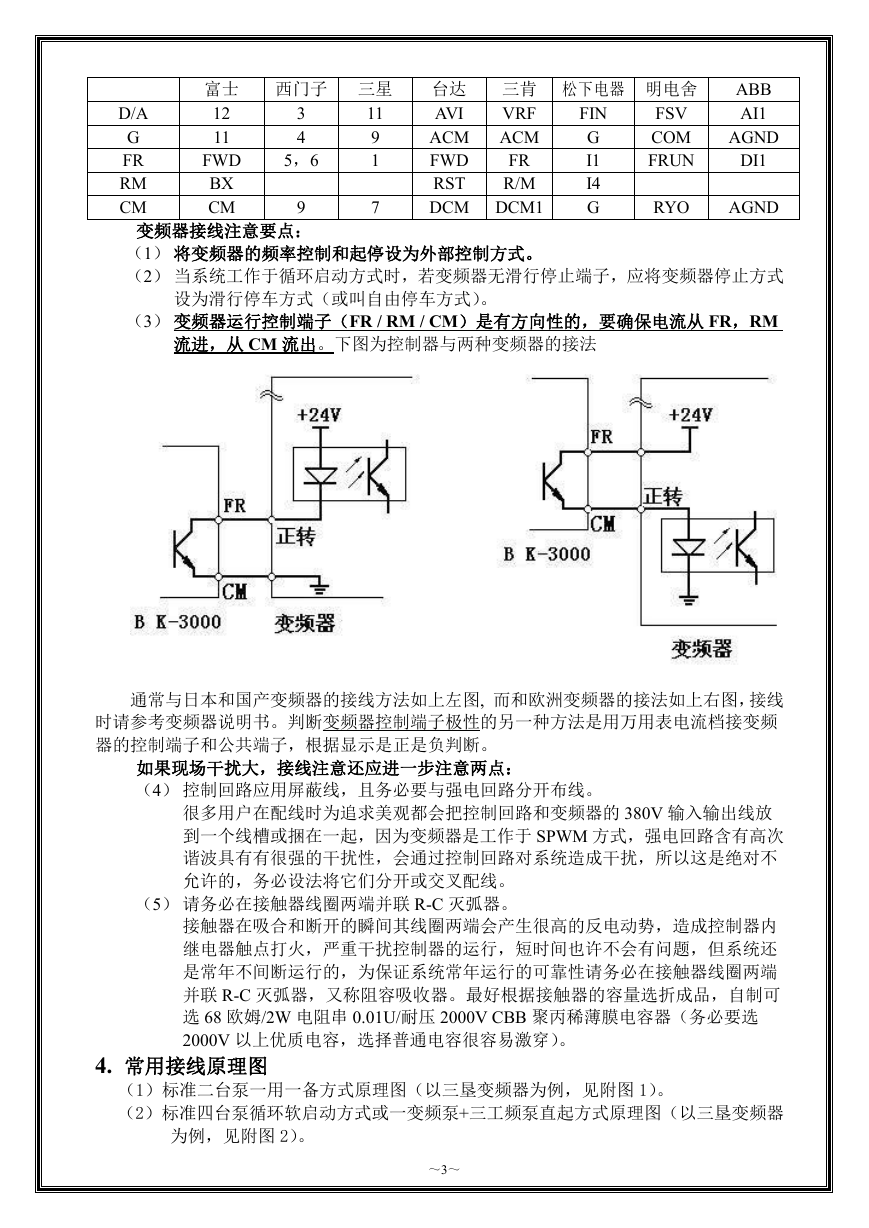

西门子三星 11 9 1 5，6 3 4 三肯松下电器明电舍台达 AVI VRF FSV COM ACM ACM FR FWD FRUN RST R/M DCM DCM1 FIN G I1 I4 G RYO ABB AI1 AGND DI1 D/A G FR RM CM 富士 12 11 FWD BX CM 9 变频器接线注意要点：（1）将变频器的频率控制和起停设为外部控制方式。（2）当系统工作于循环启动方式时，若变频器无滑行停止端子，应将变频器停止方式 AGND 7 设为滑行停车方式（或叫自由停车方式）。（3）变频器运行控制端子（FR / RM / CM）是有方向性的，要确保电流从 FR，RM 流进，从 CM 流出。下图为控制器与两种变频器的接法通常与日本和国产变频器的接线方法如上左图, 而和欧洲变频器的接法如上右图，接线时请参考变频器说明书。判断变频器控制端子极性的另一种方法是用万用表电流档接变频器的控制端子和公共端子，根据显示是正是负判断。如果现场干扰大，接线注意还应进一步注意两点：（4）控制回路应用屏蔽线，且务必要与强电回路分开布线。很多用户在配线时为追求美观都会把控制回路和变频器的 380V 输入输出线放到一个线槽或捆在一起，因为变频器是工作于 SPWM 方式，强电回路含有高次谐波具有有很强的干扰性，会通过控制回路对系统造成干扰，所以这是绝对不允许的，务必设法将它们分开或交叉配线。（5）请务必在接触器线圈两端并联 R-C 灭弧器。接触器在吸合和断开的瞬间其线圈两端会产生很高的反电动势，造成控制器内继电器触点打火，严重干扰控制器的运行，短时间也许不会有问题，但系统还是常年不间断运行的，为保证系统常年运行的可靠性请务必在接触器线圈两端并联 R-C 灭弧器，又称阻容吸收器。最好根据接触器的容量选折成品，自制可选 68 欧姆/2W 电阻串 0.01U/耐压 2000V CBB 聚丙稀薄膜电容器（务必要选 2000V 以上优质电容，选择普通电容很容易激穿）。 4. 常用接线原理图（1）标准二台泵一用一备方式原理图（以三垦变频器为例，见附图 1）。（2）标准四台泵循环软启动方式或一变频泵+三工频泵直起方式原理图（以三垦变频器为例，见附图 2）。～3～

（3）变频泵固定+三工频泵直起方式原理图（以三垦变频器为例，见附图 3）。（4）变频泵固定+八工频泵直起方式原理图（以三垦变频器为例，见附图 4）。（5）多变频泵工作方式原理图（以三垦变频器为例，见附页图 5）。（6）二泵一用一备无负压供水方式原理（以三垦变频器为例，见附图 6 ）注: 以上为基本接线图, 用户可据此另行设计。五、参数表  （参数设计完毕后请记得一定需要按编程键( )进行统一保存！！！！！！！）参数功能 Pr000 Pr001 Pr002 Pr003 Pr004 设定压力 1 设定压力 2 设定压力 3 超压设定值欠压报警阈值参数范围 0.0-2.50 0.0-2.50 0.0-2.50 0.00-0.99 0.00-2.50 Pr005 欠压报警自恢复时间 000-099 出厂值说明/注释实际压力>设定压力+Pr003，频率会 0.30 单位：MPa 0.25 单位：MPa 0.20 单位：MPa 小泵变频工作时的压力 0.10 单位：MPa 迅速下降。 0.00 单位：MPa 秒后停机，Er003 报警单位：分钟欠压报警停机后，经过 Pr005 设定的时间，系统自动恢复工作（可以代替水位传感器的工作）。 000--此功能禁用实际压力

Pr025 休眠设置一级休眠：大泵暂停工作或仅辅助小泵工作二级休眠：大泵暂停工作的同时，辅助小泵也暂停了工作 000—005 000 Pr026 一级休眠(大泵开始暂停运行或启动工频小泵)判断频率 000-050 035 Pr027 一级休眠开始或附属小泵启动延迟时间 000-250 240 退出一级休眠状态或停止小泵运行的相对 000-2.50 0.25 000：禁止休眠（一级休眠、二级休眠） 001：小泵工频工作或二级休眠（即断开小泵） 002: 小泵变频工作，不允许二级休眠，即持续变频。 005: 小泵变频工作，允许二级休眠（频率休眠） 003: 工频供水超压休眠，定时唤醒(启动)。本功能适合无变频器水泵工频工作用水箱供水的场所, 休眠时不仅大泵停止运行，也断开小泵的工频接触器，然后经过 Pr27(退出休眠延迟时间) 时间后重新开泵运行。 004: 变频供水超压休眠，定时唤醒(启动)。本功能适合带变频器的水泵变频工作用水箱供水的场所, 休眠时大泵停止运行，但保持变频器与小泵的连接而不输出运行信号;然后经过 Pr27(退出休眠延迟时间)时间后重新开泵运行。注：当实际压力 > 设定压力+ Pr03 延迟 3 秒后即进入休眠(停止泵的运行) 经过延迟 Pr27 表示的时间后退出重新运行. 单位：Hz 此参数与变频器实际频率会有差别，请以控制器显示频率为准 (运行时按”ENT”键 2 秒钟后显示控制频率) 1、Pr025=000、001、002 或 005 时，当变频器频率低于 Pr026 且时间超过 Pr027(单位：秒)即进入一级休眠状态或启动附属小泵。2、Pr025=003 或 004 时， Pr027 为退出休眠延时时间(单位：分)。单位：Mpa。在休眠 (包括小泵变频工作时的二级休眠) 状态下或小泵变频工作时，当前压力低于设定压力（小泵变频工作时为 Pr002 的值）－Pr028 时，退出休眠或退出小泵休眠控制密匙组系统功能消防组 Pr028 Pr029 Pr030 Pr031 Pr032 Pr033 Pr034 Pr035 Pr036 Pr037 Pr038 Pr039 Pr040 Pr041 压力密码 1 密码 2 密码 3 可工作天数 000-099 000-099 000-099 000-099 参数锁定 000-002 恢复出厂值* 000-001 （保留备用）寻检周期 000--099 055 必须为非 55 的数值，以下同 055 055 000 为 5×xxx 天即设 001 为 5×1 天，设 002 为 5×2 天……,最大设 099 为 5×99 天。将 Pr029—Pr031 设为非 55 的数，然后设定 Pr032 即开始倒计时工作。 000 000--参数不锁定 001-除 Pr000 和 Pr033 外都锁定 000 001--恢复出厂值此操作只在上电时倒计时阶段状 002-除 Pr033 外，包括上升和下降键都锁定态下编程且 Pr032=000 有效 007 单位：天寻检时每台泵运转时间 000--099 015 单位：X 2 秒寻检方式 000，001 000--050 寻检频率实际时间 ---- 定时运行时使用时间段数 (#1、#2、#3……#8) 000-008 000--变频巡检, 001--工频巡检 025 单位：Hz 变频巡检时的频率 ---- 上升键设定小时，下降键设定分钟 (仅/ T 型机有此功能) 000—定时运行无效时段数与本表#字母后的阿拉伯数字 1～8 完全对应。例如：需 5 点 30 分第一压力工作, 22 点 30 分停机，则时段数为 2，设 Pr041 为 002。本表缺省值为一个推荐的 7 段时间工作表，另有一个 8 段时间的设置案例见本说明书第七部分。 000 Pr042 #1 时段起始时间 0-23.59 05.30 小时.分～5～

#1 时段状态选择（可设置不同时段不同工作压力或工作状态） 000-003 001 000-主辅泵全关机。 001-仅主泵工作第一压力(Pr000) 002-仅主泵工作第二压力(Pr001) 003-仅辅助小泵工作于第三压力(Pr002)。辅助小泵可变频也可工频，取决于接线,接在变频器下即变频运行;接在工频电源上即工频运行）。注：设定 Pr043=003，小泵不会停止工作，即休眠功能无效(下同 Pr045、047 等)。小泵变频工作时压力设定值为 Pr002。 #4 时段起始时刻即#3 时段终止时刻 #3 时段起始时刻即#2 时段终止时刻 #2 时段起始时刻即#1 时段终止时刻 06.30 小时.分 002 *上同 Pr043 08.10 小时.分 001 *上同 Pr043 11.30 小时.分 002 *上同 Pr043 13.00 小时.分 001 *上同 Pr043 17.00 小时.分 002 *上同 Pr043 21.30 小时.分 001 *上同 Pr043 23.59 小时.分 000 *上同 Pr043 035 多变频泵方式时,小于此频率减泵。（注：每泵配一台 #5 时段起始时刻即#4 时段终止时刻 #6 时段起始时刻即#5 时段终止时刻 #7 时段起始时刻即#6 时段终止时刻 #8 时段起始时刻即#7 时段终止时刻运行时间组 Pr043 Pr044 Pr045 Pr046 Pr047 Pr048 Pr049 Pr050 Pr051 Pr052 Pr053 Pr054 Pr055 Pr056 Pr057 Pr058 #2 时段起始时间 0-23.59 #2 时段状态选择 000--003 #3 时段起始时间 0-23.59 #3 时段状态选择 000--003 #4 时段起始时间 0-23.59 #4 时段状态选择 000--003 #5 时段起始时间 0-23.59 #5 时段状态选择 000--003 #6 时段起始时间 0-23.59 #6 时段状态选择 000--003 0-23.59 #7 时段起始时间 #7 时段状态选择 00--03 #8 时段起始时间 0-23.59 #8 时段状态选择 000--003 多变频泵方式时下限频率 000-050 变频器工作方式称为多变频泵方式） Pr059 Pr060 Pr061 Pr062 Pr063 变频器减速时间（保留备用）（保留备用）（保留备用）（保留备用） Pr064 Pr065 小泵变频工作时,小泵退出延迟时间小泵变频工作时进入休眠判断频率 000-250 000-250 025 单位: 秒 020 单位: 秒当前压力< (Pr002－Pr028)且频率高于 48Hz 开始计时 000-050 040 单位: Hz 注：.带阴影的参数只在上电倒计时状态下，按编程键进入编程状态才可修改。六、参数说明设定压力 1（主泵）设定压力 2（主泵）设定压力 3（辅助泵）超压设定值欠压报警阈值 Pr 000 Pr 001 Pr 002 Pr 003 Pr 004 备注：  压力设定范围：0.00 — 2.50 单位：Mpa （1Mpa=10kgf/cm2=10 标准大气压=100m 水柱）  设定压力受时钟和外端子控制，在无时钟控制和外端子控制的情况下,设定压力为: Pr000。正常工作中直接按上箭头键或下箭头键可改变并存储此参数 .  P2 图中 I3 触点接通时, 定时功能取消，设定压力为 Pr 001(此功能主要为锅炉补水使用)  系统带有辅助小泵且小泵单独变频工作时,设定压力为: :Pr 002 ～6～

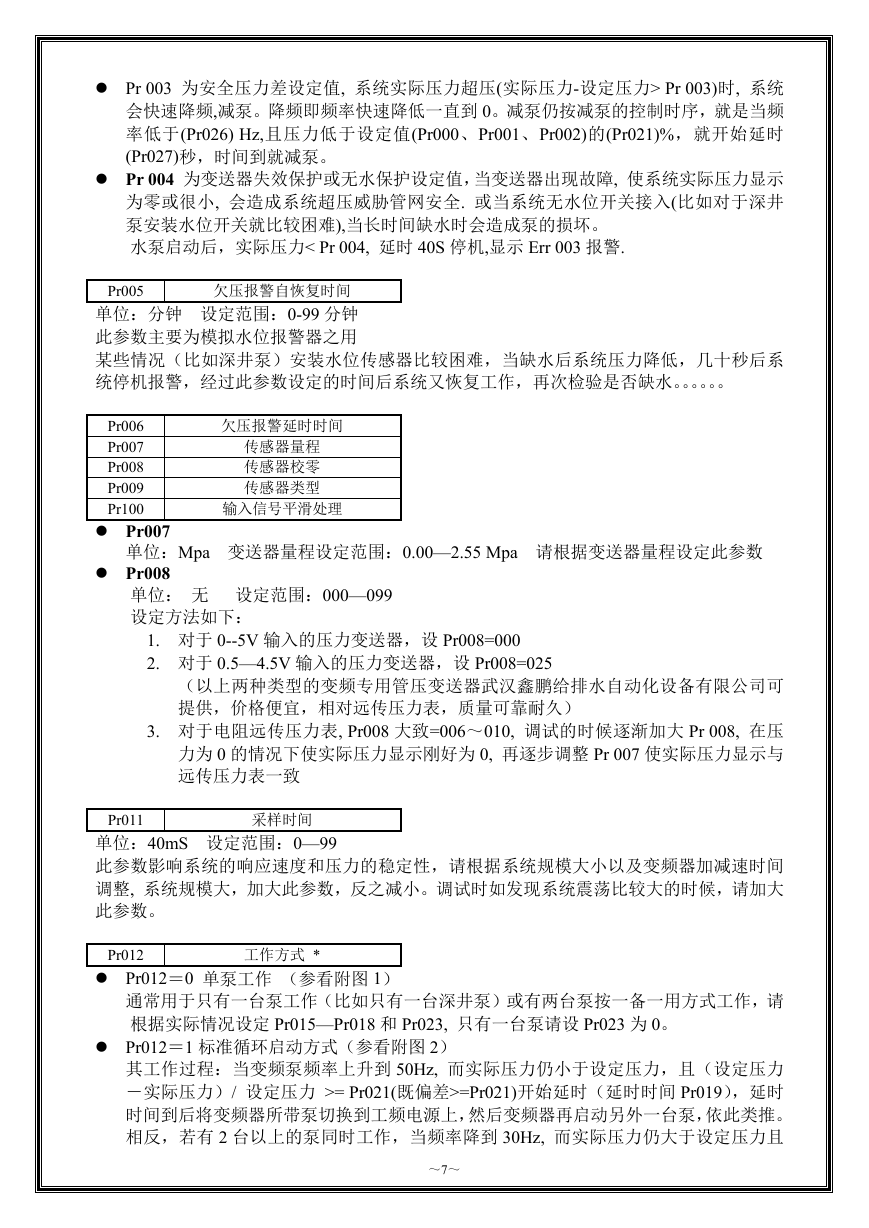

 Pr 003 为安全压力差设定值, 系统实际压力超压(实际压力-设定压力> Pr 003)时, 系统会快速降频,减泵。降频即频率快速降低一直到 0。减泵仍按减泵的控制时序，就是当频率低于(Pr026) Hz,且压力低于设定值(Pr000、Pr001、Pr002)的(Pr021)%，就开始延时 (Pr027)秒，时间到就减泵。  Pr 004 为变送器失效保护或无水保护设定值，当变送器出现故障, 使系统实际压力显示为零或很小, 会造成系统超压威胁管网安全. 或当系统无水位开关接入(比如对于深井泵安装水位开关就比较困难),当长时间缺水时会造成泵的损坏。水泵启动后，实际压力< Pr 004, 延时 40S 停机,显示 Err 003 报警. Pr005 欠压报警自恢复时间单位：分钟设定范围：0-99 分钟此参数主要为模拟水位报警器之用某些情况（比如深井泵）安装水位传感器比较困难，当缺水后系统压力降低，几十秒后系统停机报警，经过此参数设定的时间后系统又恢复工作，再次检验是否缺水。。。。。。欠压报警延时时间传感器量程传感器校零传感器类型输入信号平滑处理 Pr006 Pr007 Pr008 Pr009 Pr100  Pr007  Pr008 单位：Mpa 变送器量程设定范围：0.00—2.55 Mpa 请根据变送器量程设定此参数单位：无设定范围：000—099 设定方法如下： 1. 对于 0--5V 输入的压力变送器，设 Pr008=000 2. 对于 0.5—4.5V 输入的压力变送器，设 Pr008=025 （以上两种类型的变频专用管压变送器武汉鑫鹏给排水自动化设备有限公司可提供，价格便宜，相对远传压力表，质量可靠耐久） 3. 对于电阻远传压力表, Pr008 大致=006～010, 调试的时候逐渐加大 Pr 008, 在压力为 0 的情况下使实际压力显示刚好为 0, 再逐步调整 Pr 007 使实际压力显示与远传压力表一致 Pr011 采样时间单位：40mS 设定范围：0—99 此参数影响系统的响应速度和压力的稳定性，请根据系统规模大小以及变频器加减速时间调整, 系统规模大，加大此参数，反之减小。调试时如发现系统震荡比较大的时候，请加大此参数。 Pr012 工作方式 *  Pr012＝0 单泵工作（参看附图 1）通常用于只有一台泵工作（比如只有一台深井泵）或有两台泵按一备一用方式工作，请根据实际情况设定 Pr015—Pr018 和 Pr023, 只有一台泵请设 Pr023 为 0。  Pr012＝1 标准循环启动方式（参看附图 2）其工作过程：当变频泵频率上升到 50Hz, 而实际压力仍小于设定压力，且（设定压力－实际压力）/ 设定压力 >= Pr021(既偏差>=Pr021)开始延时（延时时间 Pr019），延时时间到后将变频器所带泵切换到工频电源上，然后变频器再启动另外一台泵，依此类推。相反，若有 2 台以上的泵同时工作，当频率降到 30Hz, 而实际压力仍大于设定压力且～7～

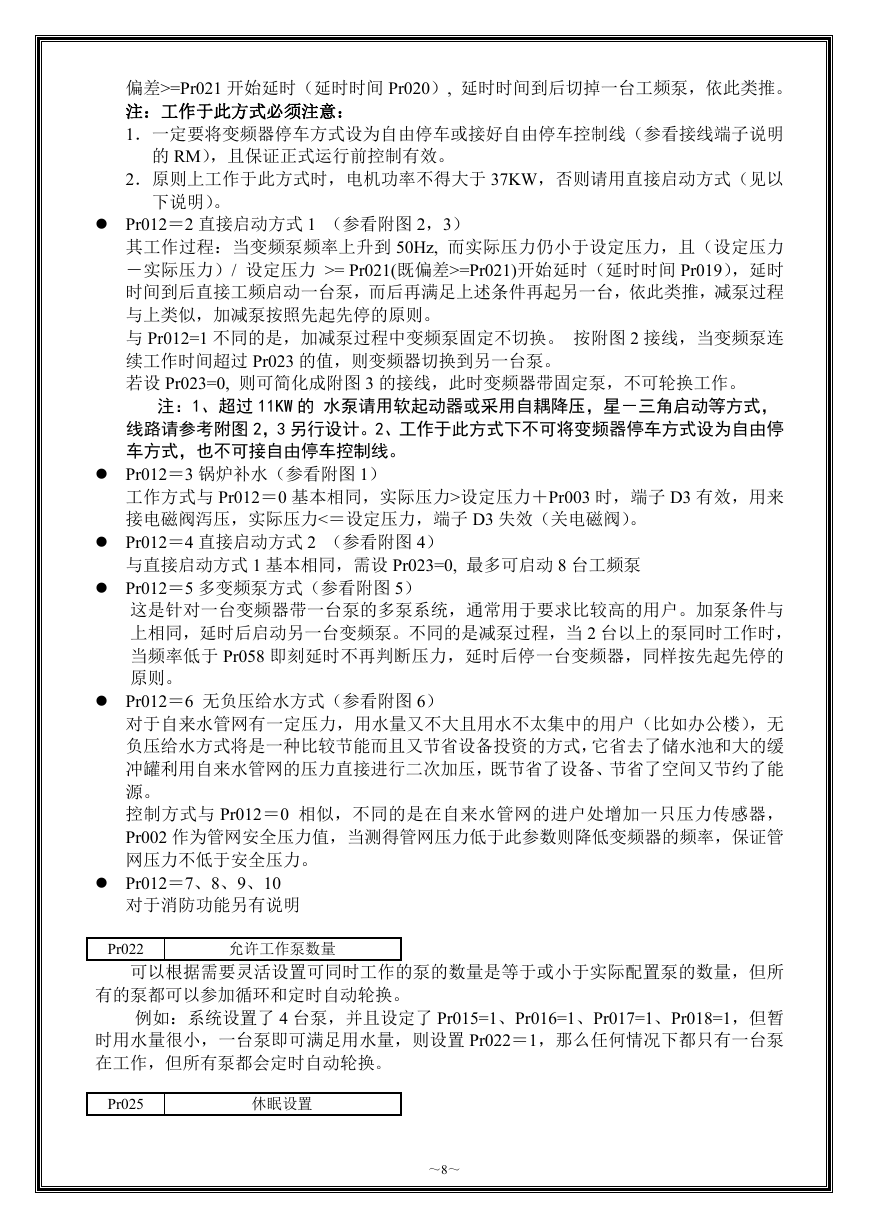

偏差>=Pr021 开始延时（延时时间 Pr020）, 延时时间到后切掉一台工频泵，依此类推。注：工作于此方式必须注意： 1．一定要将变频器停车方式设为自由停车或接好自由停车控制线（参看接线端子说明的 RM），且保证正式运行前控制有效。 2．原则上工作于此方式时，电机功率不得大于 37KW，否则请用直接启动方式（见以下说明）。  Pr012＝2 直接启动方式 1 （参看附图 2，3）其工作过程：当变频泵频率上升到 50Hz, 而实际压力仍小于设定压力，且（设定压力－实际压力）/ 设定压力 >= Pr021(既偏差>=Pr021)开始延时（延时时间 Pr019），延时时间到后直接工频启动一台泵，而后再满足上述条件再起另一台，依此类推，减泵过程与上类似，加减泵按照先起先停的原则。与 Pr012=1 不同的是，加减泵过程中变频泵固定不切换。按附图 2 接线，当变频泵连续工作时间超过 Pr023 的值，则变频器切换到另一台泵。若设 Pr023=0, 则可简化成附图 3 的接线，此时变频器带固定泵，不可轮换工作。注：1、超过 11KW 的水泵请用软起动器或采用自耦降压，星－三角启动等方式，线路请参考附图 2，3 另行设计。2、工作于此方式下不可将变频器停车方式设为自由停车方式，也不可接自由停车控制线。  Pr012＝3 锅炉补水（参看附图 1）工作方式与 Pr012＝0 基本相同，实际压力>设定压力＋Pr003 时，端子 D3 有效，用来接电磁阀泻压，实际压力<＝设定压力，端子 D3 失效（关电磁阀）。  Pr012＝4 直接启动方式 2 （参看附图 4）与直接启动方式 1 基本相同，需设 Pr023=0, 最多可启动 8 台工频泵  Pr012＝5 多变频泵方式（参看附图 5）这是针对一台变频器带一台泵的多泵系统，通常用于要求比较高的用户。加泵条件与上相同，延时后启动另一台变频泵。不同的是减泵过程，当 2 台以上的泵同时工作时，当频率低于 Pr058 即刻延时不再判断压力，延时后停一台变频器，同样按先起先停的原则。  Pr012＝6 无负压给水方式（参看附图 6）对于自来水管网有一定压力，用水量又不大且用水不太集中的用户（比如办公楼），无负压给水方式将是一种比较节能而且又节省设备投资的方式，它省去了储水池和大的缓冲罐利用自来水管网的压力直接进行二次加压，既节省了设备、节省了空间又节约了能源。控制方式与 Pr012＝0 相似，不同的是在自来水管网的进户处增加一只压力传感器， Pr002 作为管网安全压力值，当测得管网压力低于此参数则降低变频器的频率，保证管网压力不低于安全压力。  Pr012＝7、8、9、10 对于消防功能另有说明 Pr022 允许工作泵数量可以根据需要灵活设置可同时工作的泵的数量是等于或小于实际配置泵的数量，但所有的泵都可以参加循环和定时自动轮换。例如：系统设置了 4 台泵，并且设定了 Pr015=1、Pr016=1、Pr017=1、Pr018=1，但暂时用水量很小，一台泵即可满足用水量，则设置 Pr022＝1，那么任何情况下都只有一台泵在工作，但所有泵都会定时自动轮换。 Pr025 休眠设置～8～
