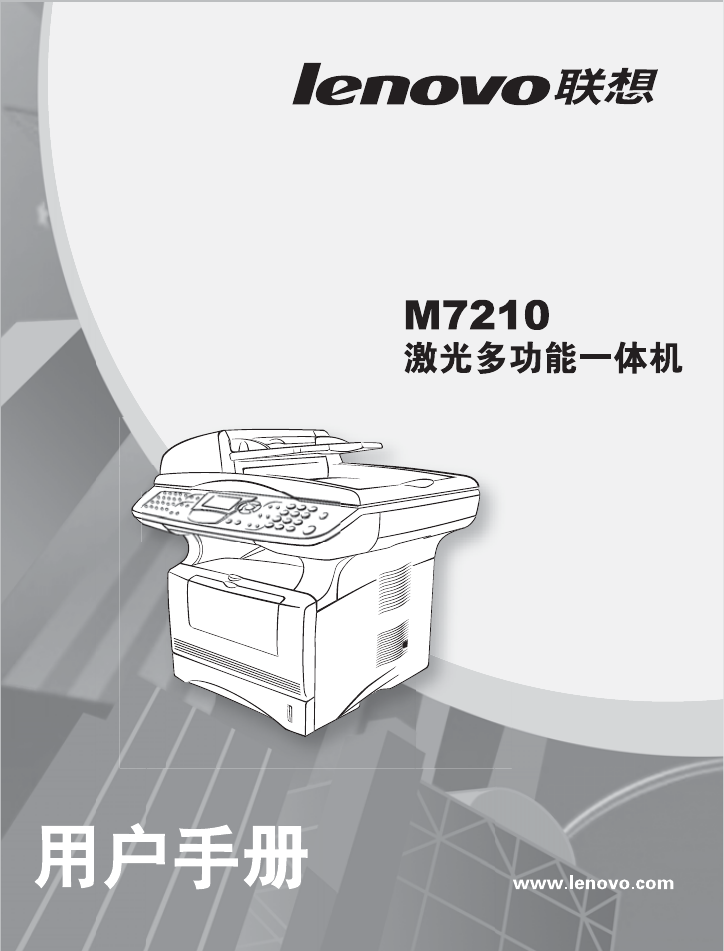

联想一体机-M7210说明书.pdf-资料库

第1页 / 共222页

第2页 / 共222页

第3页 / 共222页

第4页 / 共222页

第5页 / 共222页

第6页 / 共222页

第7页 / 共222页

第8页 / 共222页

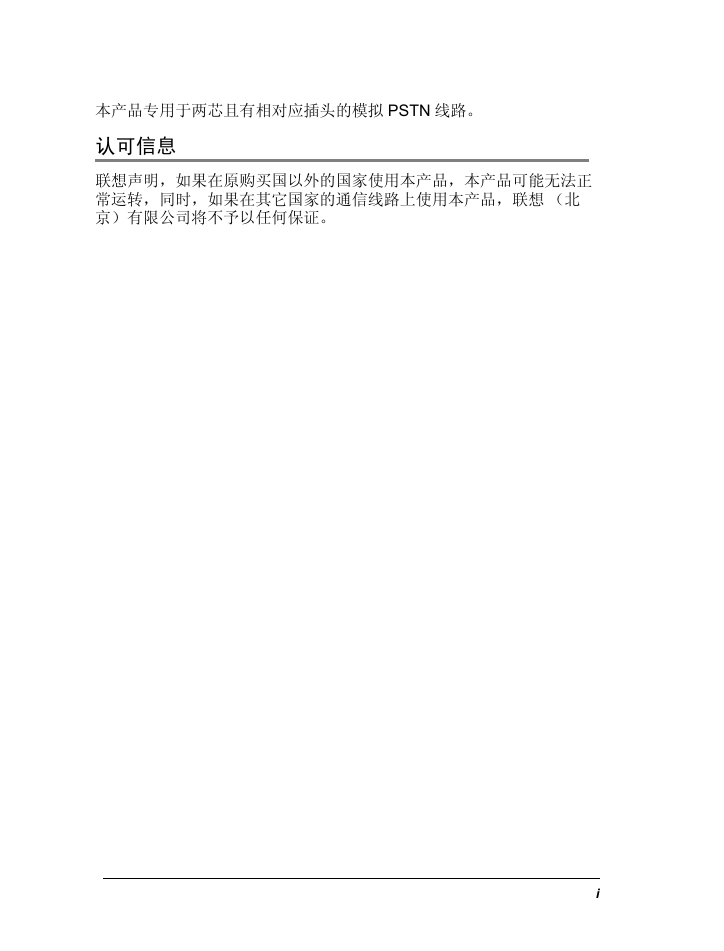

本产品专用于两芯且有相对应插头的模拟 PSTN 线路。认可信息联想声明，如果在原购买国以外的国家使用本产品，本产品可能无法正常运转，同时，如果在其它国家的通信线路上使用本产品，联想（北京）有限公司将不予以任何保证。 i

安全注意事项安全使用本多功能一体机请妥善保管本手册，以备日后查阅。警告本设备内部有高电压。在清洁本设备或清除卡纸前，应确保已从电源插座中拨掉了电源线。切勿湿手插拔电源线插头。否则可能会导致电击。在刚刚使用完设备后，设备的一些内部部件温度非常高！为避免受到伤害，切勿触碰图中所示的区域。为避免受到伤害，不要将手放在自动送稿器盖下的两侧。为避免受到伤害，切勿触碰图中所示的区域。 ii

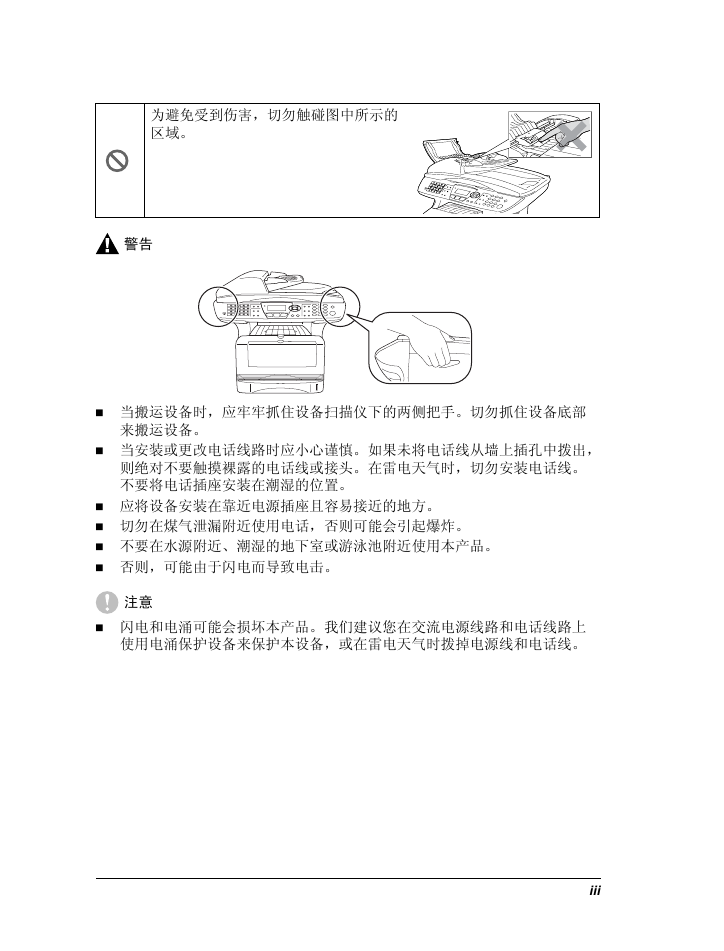

为避免受到伤害，切勿触碰图中所示的区域。警告当搬运设备时，应牢牢抓住设备扫描仪下的两侧把手。切勿抓住设备底部来搬运设备。当安装或更改电话线路时应小心谨慎。如果未将电话线从墙上插孔中拨出，则绝对不要触摸裸露的电话线或接头。在雷电天气时，切勿安装电话线。不要将电话插座安装在潮湿的位置。应将设备安装在靠近电源插座且容易接近的地方。切勿在煤气泄漏附近使用电话，否则可能会引起爆炸。不要在水源附近、潮湿的地下室或游泳池附近使用本产品。否则，可能由于闪电而导致电击。注意闪电和电涌可能会损坏本产品。我们建议您在交流电源线路和电话线路上使用电涌保护设备来保护本设备，或在雷电天气时拨掉电源线和电话线。 iii

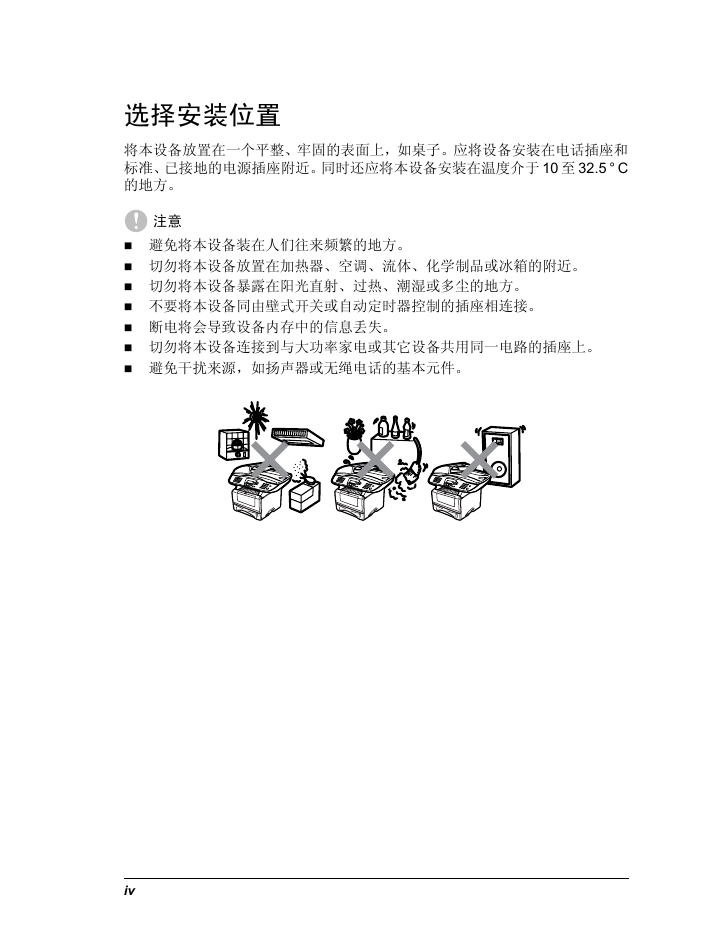

选择安装位置将本设备放置在一个平整、牢固的表面上，如桌子。应将设备安装在电话插座和标准、已接地的电源插座附近。同时还应将本设备安装在温度介于 10 至 32.5 ° C 的地方。注意避免将本设备装在人们往来频繁的地方。切勿将本设备放置在加热器、空调、流体、化学制品或冰箱的附近。切勿将本设备暴露在阳光直射、过热、潮湿或多尘的地方。不要将本设备同由壁式开关或自动定时器控制的插座相连接。断电将会导致设备内存中的信息丢失。切勿将本设备连接到与大功率家电或其它设备共用同一电路的插座上。避免干扰来源，如扬声器或无绳电话的基本元件。 iv

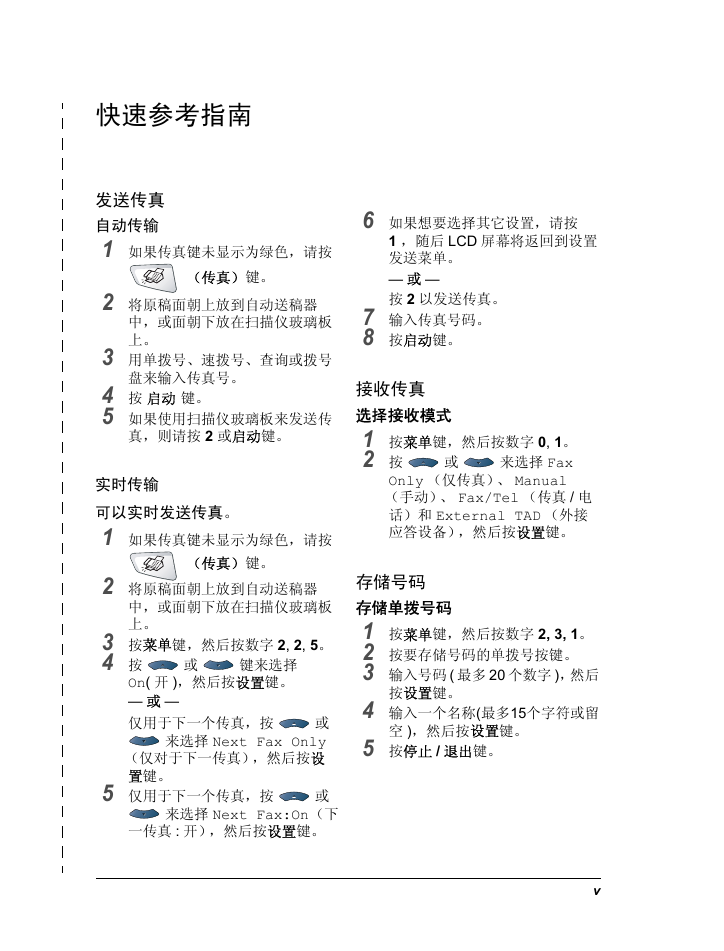

快速参考指南发送传真自动传输 1 如果传真键未显示为绿色，请按（传真）键。 2 将原稿面朝上放到自动送稿器中，或面朝下放在扫描仪玻璃板上。盘来输入传真号。 3 用单拨号、速拨号、查询或拨号 4 按启动键。 5 如果使用扫描仪玻璃板来发送传真，则请按 2 或启动键。实时传输可以实时发送传真。 1 如果传真键未显示为绿色，请按（传真）键。 2 将原稿面朝上放到自动送稿器或中，或面朝下放在扫描仪玻璃板上。 3 按菜单键，然后按数字 2, 2, 5。 4 按键来选择 On( 开 )，然后按设置键。 — 或 — 仅用于下一个传真，按或来选择 Next Fax Only （仅对于下一传真），然后按设置键。 5 仅用于下一个传真，按或来选择 Next Fax:On（下一传真 : 开），然后按设置键。 6 如果想要选择其它设置，请按 1 ，随后 LCD 屏幕将返回到设置发送菜单。 — 或 — 按 2 以发送传真。 7 输入传真号码。 8 按启动键。接收传真选择接收模式或 1 按菜单键，然后按数字 0, 1。 2 按来选择 Fax Only （仅传真）、 Manual （手动）、 Fax/Tel （传真 / 电话）和 External TAD （外接应答设备），然后按设置键。存储号码存储单拨号码 1 按菜单键，然后按数字 2, 3, 1。 2 按要存储号码的单拨号按键。 3 输入号码 ( 最多 20 个数字 )，然后 4 输入一个名称(最多15个字符或留 5 按停止 / 退出键。空 )，然后按设置键。按设置键。 v

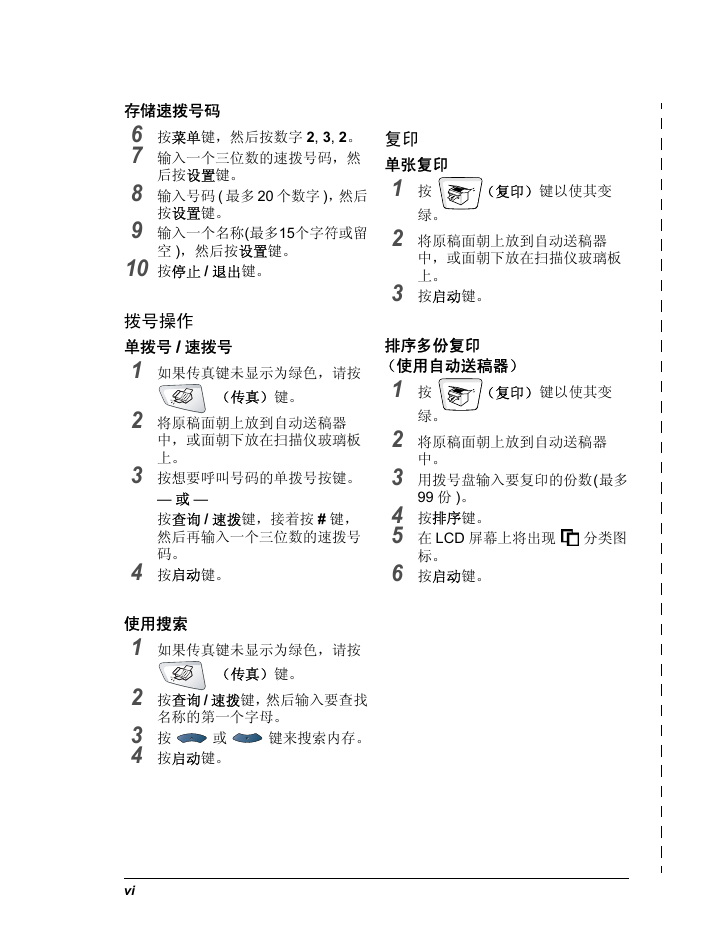

复印单张复印 1 按（复印）键以使其变绿。 2 将原稿面朝上放到自动送稿器中，或面朝下放在扫描仪玻璃板上。 3 按启动键。排序多份复印（使用自动送稿器） 1 按（复印）键以使其变绿。中。 2 将原稿面朝上放到自动送稿器 3 用拨号盘输入要复印的份数(最多 99 份 )。 4 按排序键。 5 在 LCD 屏幕上将出现 6 按启动键。分类图标。存储速拨号码后按设置键。 6 按菜单键，然后按数字 2, 3, 2。 7 输入一个三位数的速拨号码，然 8 输入号码 ( 最多 20 个数字 )，然后 9 输入一个名称(最多15个字符或留 10 按停止 / 退出键。空 )，然后按设置键。按设置键。拨号操作单拨号 / 速拨号 1 如果传真键未显示为绿色，请按（传真）键。 2 将原稿面朝上放到自动送稿器中，或面朝下放在扫描仪玻璃板上。 3 按想要呼叫号码的单拨号按键。 — 或 — 按查询 / 速拨键，接着按 # 键，然后再输入一个三位数的速拨号码。 4 按启动键。使用搜索 1 如果传真键未显示为绿色，请按（传真）键。名称的第一个字母。 2 按查询 / 速拨键，然后输入要查找 3 按键来搜索内存。或 4 按启动键。 vi

目录目录 1 2 1. 简介 .................................................................1-1 使用本手册.............................................................................. 1-2 查找信息 ....................................................................... 1-2 本手册中的符号 ............................................................ 1-2 设备零件名称和操作 ......................................................... 1-3 控制面板概述 .......................................................................... 1-7 状态 LED 指示灯............................................................. 1-11 关于传真设备 ........................................................................ 1-13 传真音和握手.................................................................. 1-13 ECM （纠错模式）.......................................................... 1-14 连接设备 ............................................................................... 1-15 连接外接电话.................................................................. 1-15 连接外接应答设备 (TAD) ................................................ 1-16 顺序 ............................................................................ 1-16 连接 ............................................................................ 1-17 在外接应答设备上录制外出留言（OGM）................. 1-18 电话线路上的定制功能 ................................................... 1-18 2. 纸张 .................................................................2-1 关于纸张 ................................................................................. 2-2 纸张类型和大小 ................................................................ 2-2 推荐使用的纸张 ................................................................ 2-2 选择可接受的纸张................................................................... 2-3 纸盒容量 ....................................................................... 2-4 适用于各个纸盒的纸张规格 .......................................... 2-4 如何装入纸张.................................................................... 2-5 将纸张或其它介质装入纸盒中....................................... 2-5 将纸张或其它介质装入手动进纸槽中............................ 2-7 vii
