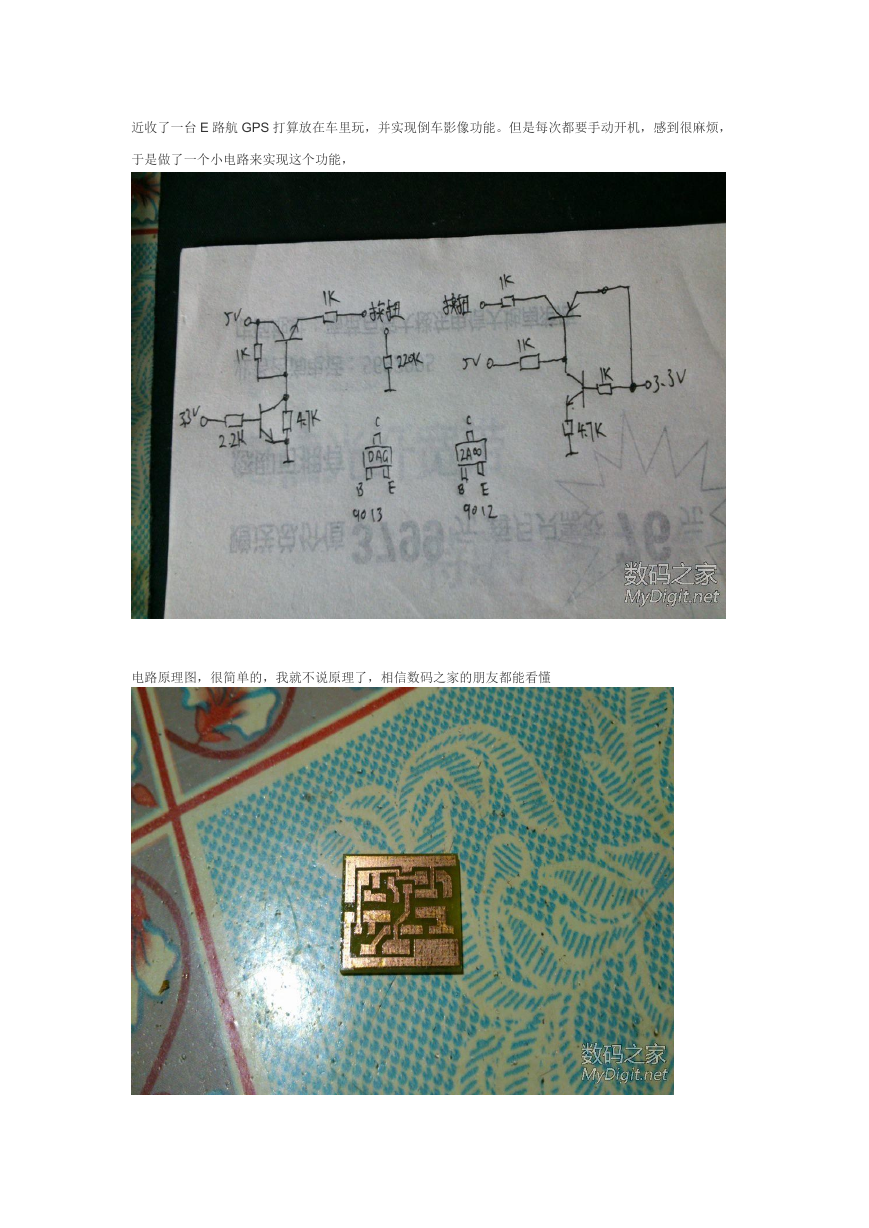

近收了一台 E 路航 GPS 打算放在车里玩，并实现倒车影像功能。但是每次都要手动开机，感到很麻烦，于是做了一个小电路来实现这个功能，电路原理图，很简单的，我就不说原理了，相信数码之家的朋友都能看懂

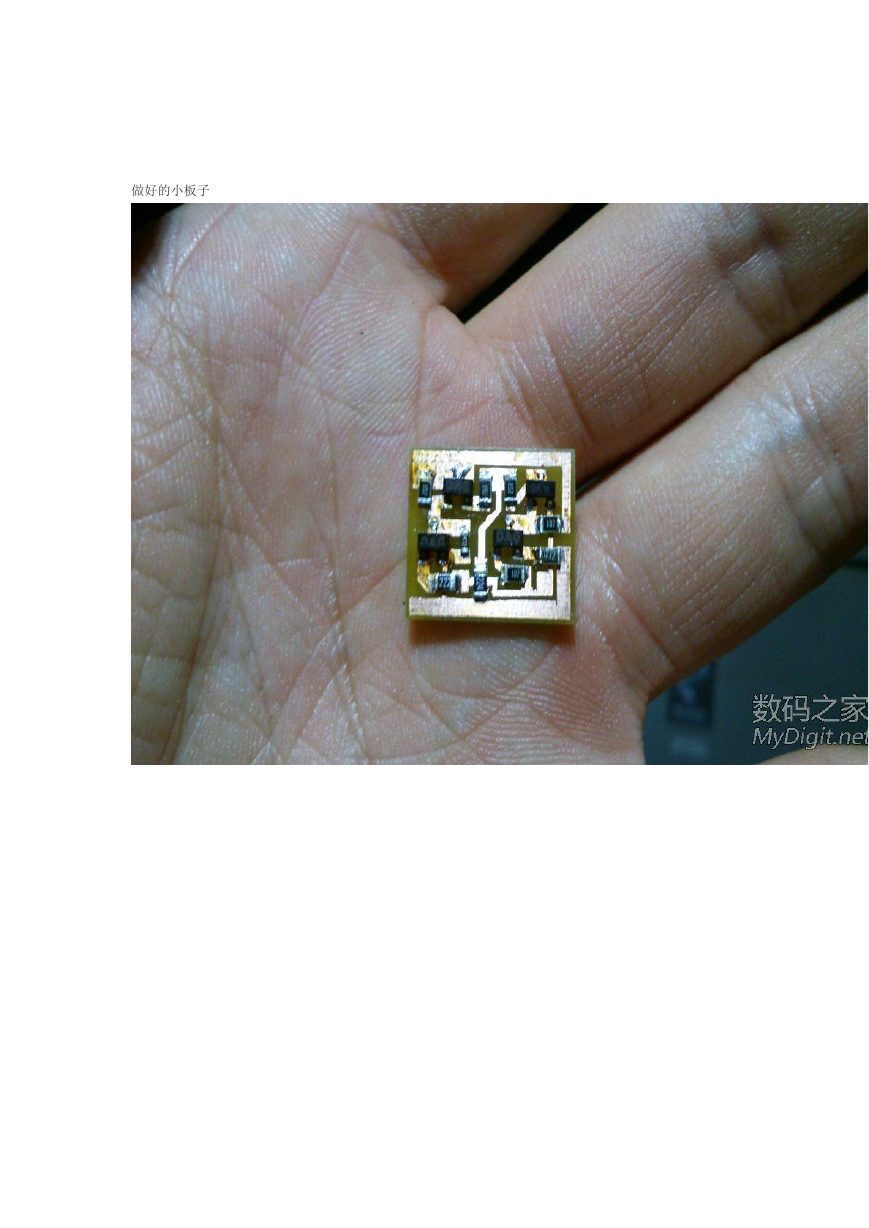

做好的小板子

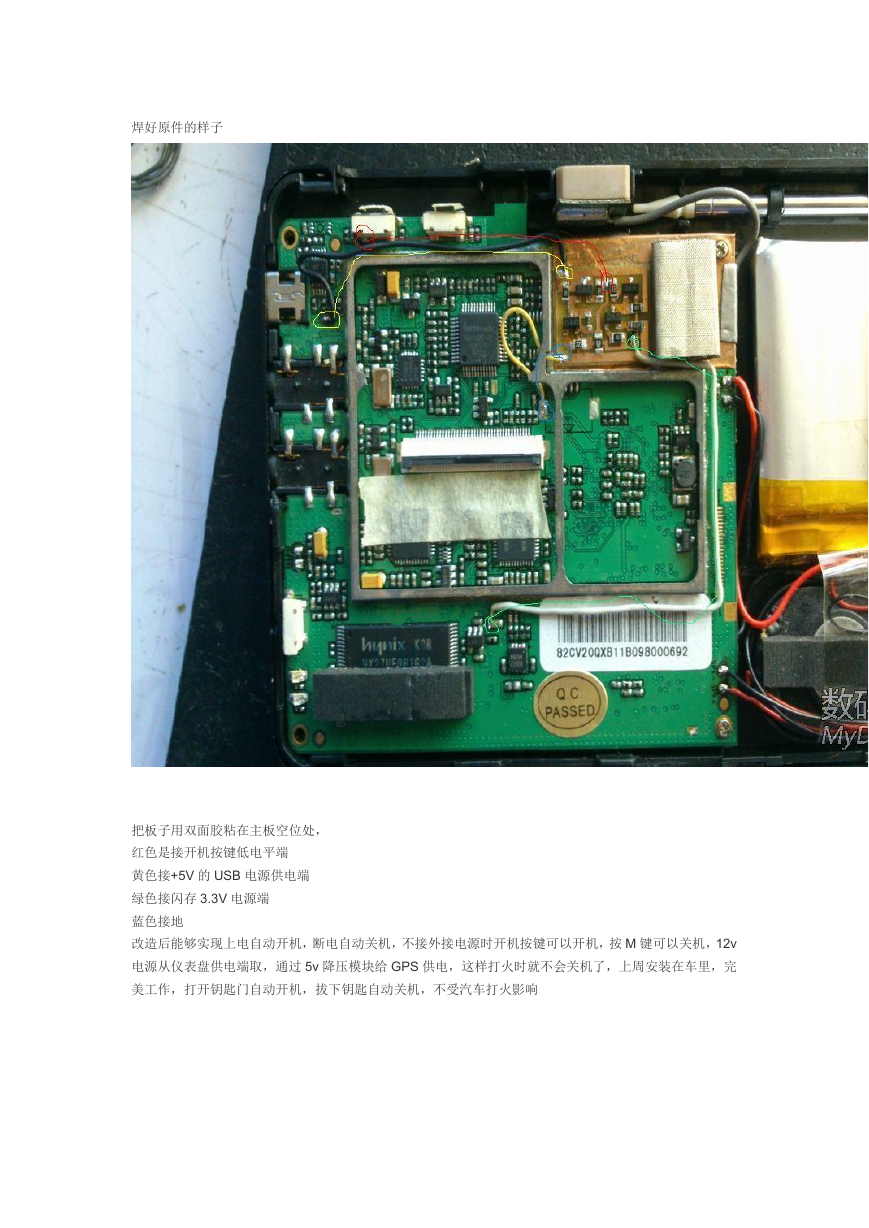

焊好原件的样子把板子用双面胶粘在主板空位处，红色是接开机按键低电平端黄色接+5V 的 USB 电源供电端绿色接闪存 3.3V 电源端蓝色接地改造后能够实现上电自动开机，断电自动关机，不接外接电源时开机按键可以开机，按 M 键可以关机，12v 电源从仪表盘供电端取，通过 5v 降压模块给 GPS 供电，这样打火时就不会关机了，上周安装在车里，完美工作，打开钥匙门自动开机，拔下钥匙自动关机，不受汽车打火影响
