2019 浙江省温州市中考物理真题及答案
一、选择题
1.(4 分)用伏安法测电阻时,某电表的示数如图所示,其示数为(
)
A.1.5 安
B.7.5 安
C.1.5 伏
D.7.5 伏
2.(4 分)晾晒三条相同的湿毛巾,下列做法最有可能让衣架保持水平的是(
)
A.
C.
B.
D.
3.(4 分)将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到
清晰的像。该像的性质是(
)
A.缩小的虚像
B.放大的虚像
C.缩小的实像
D.放大的实像
4.(4 分)窗玻璃上趴着一只壁虎(如图),水平向右推窗,当壁虎随窗玻璃一起向右匀速
移动的过程中,壁虎受到摩擦力的方向是(
)
A.竖直向上
B.竖直向下
C.水平向左
D.水平向右
5.(4 分)小明按图甲连接电路,闭合开关,灯泡 L1 的功率为 P1.他将一个阻值大于 L1 的
灯泡 L2 串联接入电路(如图乙),闭合开关后,L1、L2 的功率分别为 P1'、P2'(不计温度
对灯泡电阻的影响,电源电压恒定),下列关系式正确的是(
)
A.P2'>P1'>P1
B.P2'>P1>P1'
C.P1>P2'>P1'
D.P1>P1'>P2'
二、填空题
6.(4 分)小明制作了一个如图所示的简易气压计。将橡皮膜平铺在敞口容器上,并用胶带
绑紧。检查气密性后,将吸管的 A 端粘在橡皮膜中心,B 端靠近卡纸的 M 处。外界气压
的变化会引起橡皮膜凹凸程度的变化,从而使吸管绕 O 点转动,指示气压大小变化。(外
界气温的变化对容器内气压的影响极小)
(1)检查气密性时,将绑有橡皮膜的容器浸没在水中,轻压橡皮膜,如果观察到
,
则气密性不好。
(2)小明将该气压计从甲地带到乙地,发现吸管 B 端的指向从 M 处变为 N 处。则甲、
乙两地气压较大的是
。

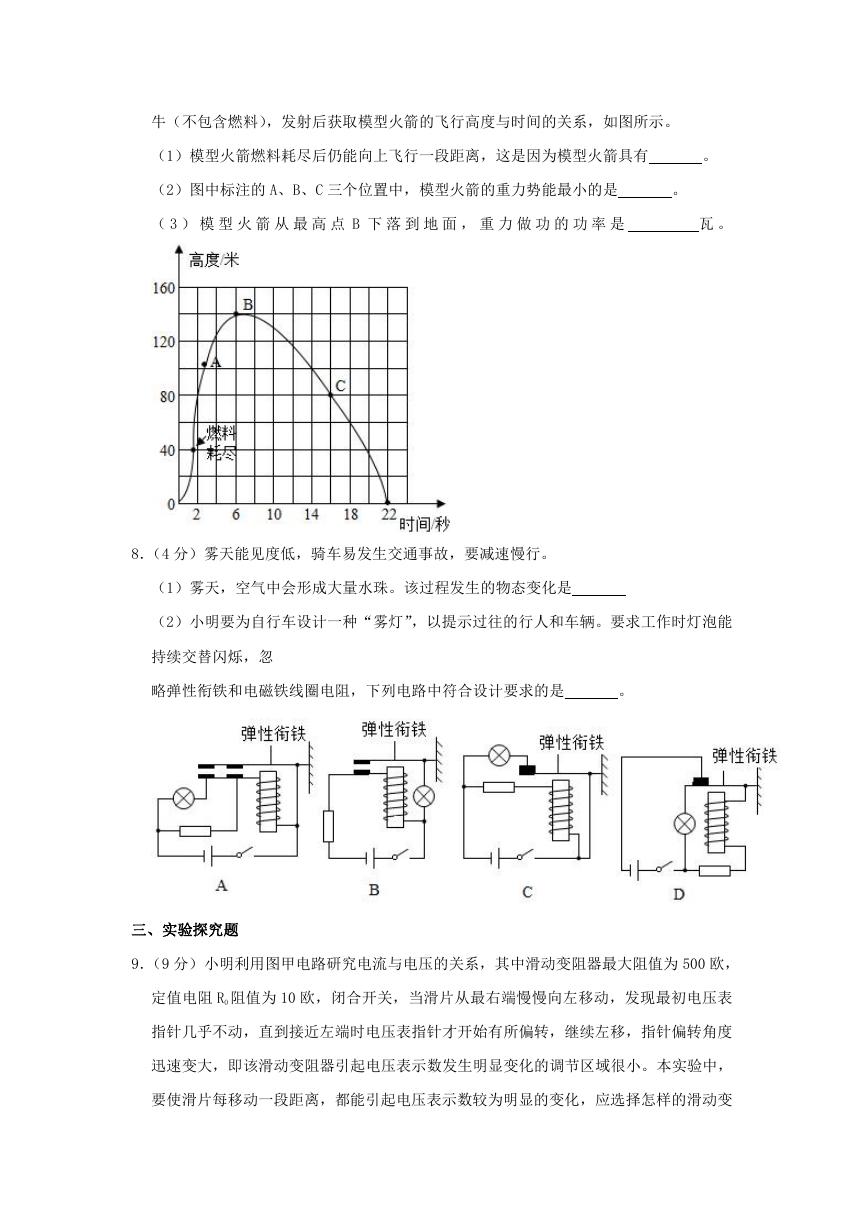

7.(6 分)为了解火箭升空过程中的相关运动状况,兴趣小组制作了一模型火箭,重为 8
牛(不包含燃料),发射后获取模型火箭的飞行高度与时间的关系,如图所示。
(1)模型火箭燃料耗尽后仍能向上飞行一段距离,这是因为模型火箭具有
。
(2)图中标注的 A、B、C 三个位置中,模型火箭的重力势能最小的是
。
( 3 ) 模 型 火 箭 从 最 高 点 B 下 落 到 地 面 , 重 力 做 功 的 功 率 是
瓦 。
8.(4 分)雾天能见度低,骑车易发生交通事故,要减速慢行。
(1)雾天,空气中会形成大量水珠。该过程发生的物态变化是
(2)小明要为自行车设计一种“雾灯”,以提示过往的行人和车辆。要求工作时灯泡能
持续交替闪烁,忽
略弹性衔铁和电磁铁线圈电阻,下列电路中符合设计要求的是
。
三、实验探究题
9.(9 分)小明利用图甲电路研究电流与电压的关系,其中滑动变阻器最大阻值为 500 欧,
定值电阻 R0 阻值为 10 欧,闭合开关,当滑片从最右端慢慢向左移动,发现最初电压表
指针几乎不动,直到接近左端时电压表指针才开始有所偏转,继续左移,指针偏转角度
迅速变大,即该滑动变阻器引起电压表示数发生明显变化的调节区域很小。本实验中,
要使滑片每移动一段距离,都能引起电压表示数较为明显的变化,应选择怎样的滑动变

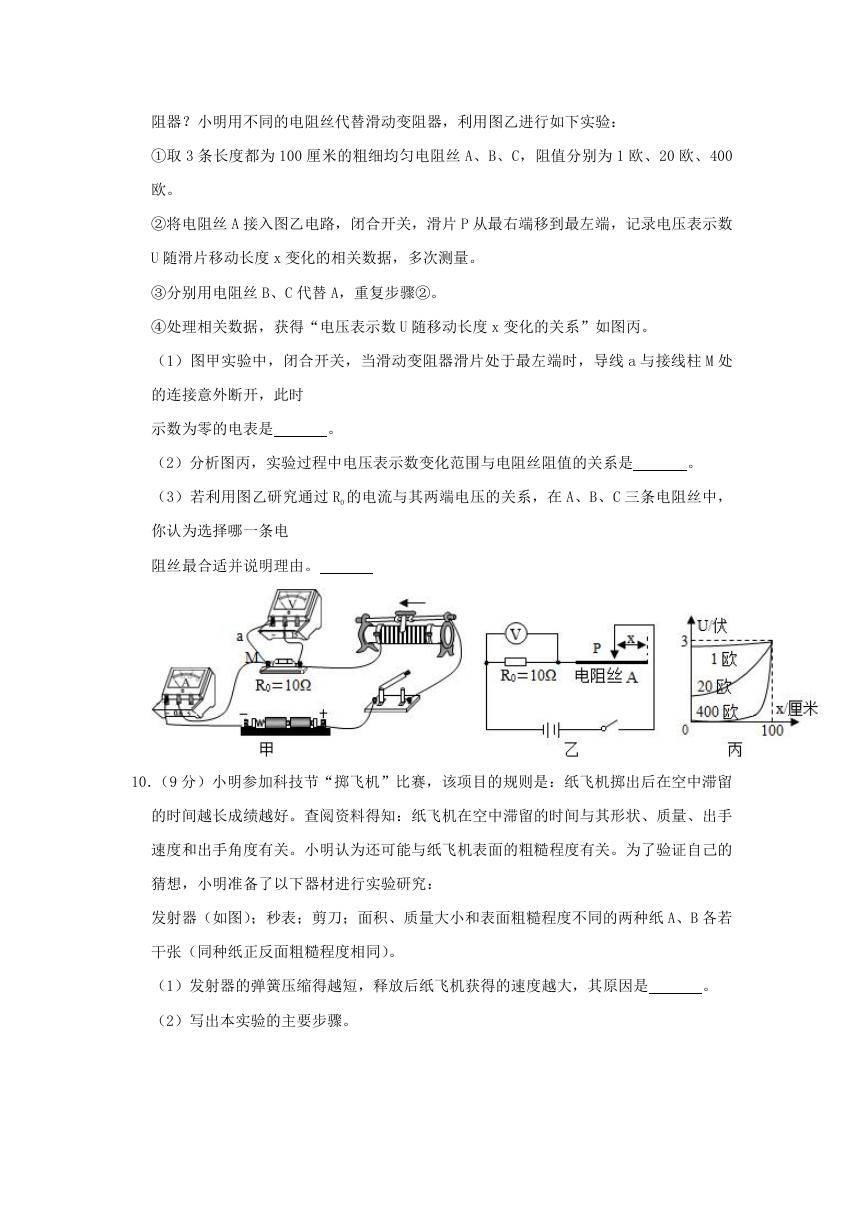

阻器?小明用不同的电阻丝代替滑动变阻器,利用图乙进行如下实验:
①取 3 条长度都为 100 厘米的粗细均匀电阻丝 A、B、C,阻值分别为 1 欧、20 欧、400
欧。
②将电阻丝 A 接入图乙电路,闭合开关,滑片 P 从最右端移到最左端,记录电压表示数
U 随滑片移动长度 x 变化的相关数据,多次测量。
③分别用电阻丝 B、C 代替 A,重复步骤②。
④处理相关数据,获得“电压表示数 U 随移动长度 x 变化的关系”如图丙。
(1)图甲实验中,闭合开关,当滑动变阻器滑片处于最左端时,导线 a 与接线柱 M 处
的连接意外断开,此时
示数为零的电表是
。
(2)分析图丙,实验过程中电压表示数变化范围与电阻丝阻值的关系是
。
(3)若利用图乙研究通过 R0 的电流与其两端电压的关系,在 A、B、C 三条电阻丝中,
你认为选择哪一条电
阻丝最合适并说明理由。
10.(9 分)小明参加科技节“掷飞机”比赛,该项目的规则是:纸飞机掷出后在空中滞留
的时间越长成绩越好。查阅资料得知:纸飞机在空中滞留的时间与其形状、质量、出手
速度和出手角度有关。小明认为还可能与纸飞机表面的粗糙程度有关。为了验证自己的
猜想,小明准备了以下器材进行实验研究:
发射器(如图);秒表;剪刀;面积、质量大小和表面粗糙程度不同的两种纸 A、B 各若
干张(同种纸正反面粗糙程度相同)。
(1)发射器的弹簧压缩得越短,释放后纸飞机获得的速度越大,其原因是
。
(2)写出本实验的主要步骤。

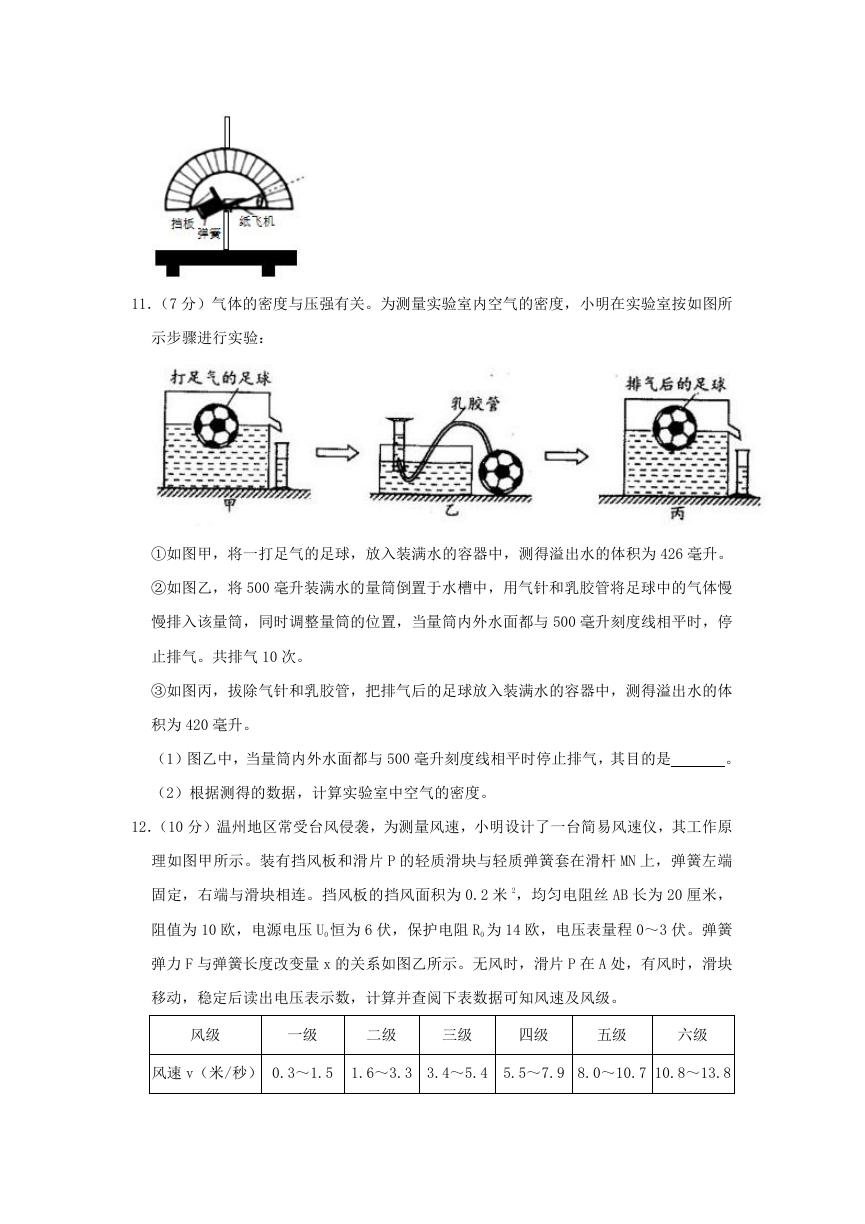

11.(7 分)气体的密度与压强有关。为测量实验室内空气的密度,小明在实验室按如图所
示步骤进行实验:
①如图甲,将一打足气的足球,放入装满水的容器中,测得溢出水的体积为 426 毫升。
②如图乙,将 500 毫升装满水的量筒倒置于水槽中,用气针和乳胶管将足球中的气体慢
慢排入该量筒,同时调整量筒的位置,当量筒内外水面都与 500 毫升刻度线相平时,停
止排气。共排气 10 次。
③如图丙,拔除气针和乳胶管,把排气后的足球放入装满水的容器中,测得溢出水的体
积为 420 毫升。
(1)图乙中,当量筒内外水面都与 500 毫升刻度线相平时停止排气,其目的是
。
(2)根据测得的数据,计算实验室中空气的密度。
12.(10 分)温州地区常受台风侵袭,为测量风速,小明设计了一台简易风速仪,其工作原
理如图甲所示。装有挡风板和滑片 P 的轻质滑块与轻质弹簧套在滑杆 MN 上,弹簧左端
固定,右端与滑块相连。挡风板的挡风面积为 0.2 米 2,均匀电阻丝 AB 长为 20 厘米,
阻值为 10 欧,电源电压 U0 恒为 6 伏,保护电阻 R0 为 14 欧,电压表量程 0~3 伏。弹簧
弹力 F 与弹簧长度改变量 x 的关系如图乙所示。无风时,滑片 P 在 A 处,有风时,滑块
移动,稳定后读出电压表示数,计算并查阅下表数据可知风速及风级。
风级
一级
二级
三级
四级
五级
六级
风速 v(米/秒) 0.3~1.5
1.6~3.3 3.4~5.4
5.5~7.9 8.0~10.7 10.8~13.8
风压 p(帕) 0.055~1.4 1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
表中风压 p 是指与风向垂直的受风面上单位面积增加的压力(即单位面积受到的风力)。
测 量 时 保 证 风 垂 直 吹 在 挡 风 板 上 , 不 计 一 切 摩 擦 阻 力 。
(1)在滑片 P 左移的过程中,电路的总电阻
。(选填“变大”、“不变”或“变
小”)
(2)当电压表示数 U 为 2 伏时,风速仪所测的风为几级?(写出计算过程)
(3)小明想在风速仪的电压表上直接标出风速,查阅资料后获知该挡风板所受的风力
与风速的平方成正比。经计算,他画出了风速 v 与电压表示数 U 的关系曲线,如图丙所
示。后因保护电阻 R0 损坏,他将其换成了阻值为 5 欧的电阻,请你在图丙坐标系中大致
画出更换电阻后的风速 v 与电压表示数 U 的关系曲线,并在曲线上标出所能测量的最大
风速的对应点 Q。

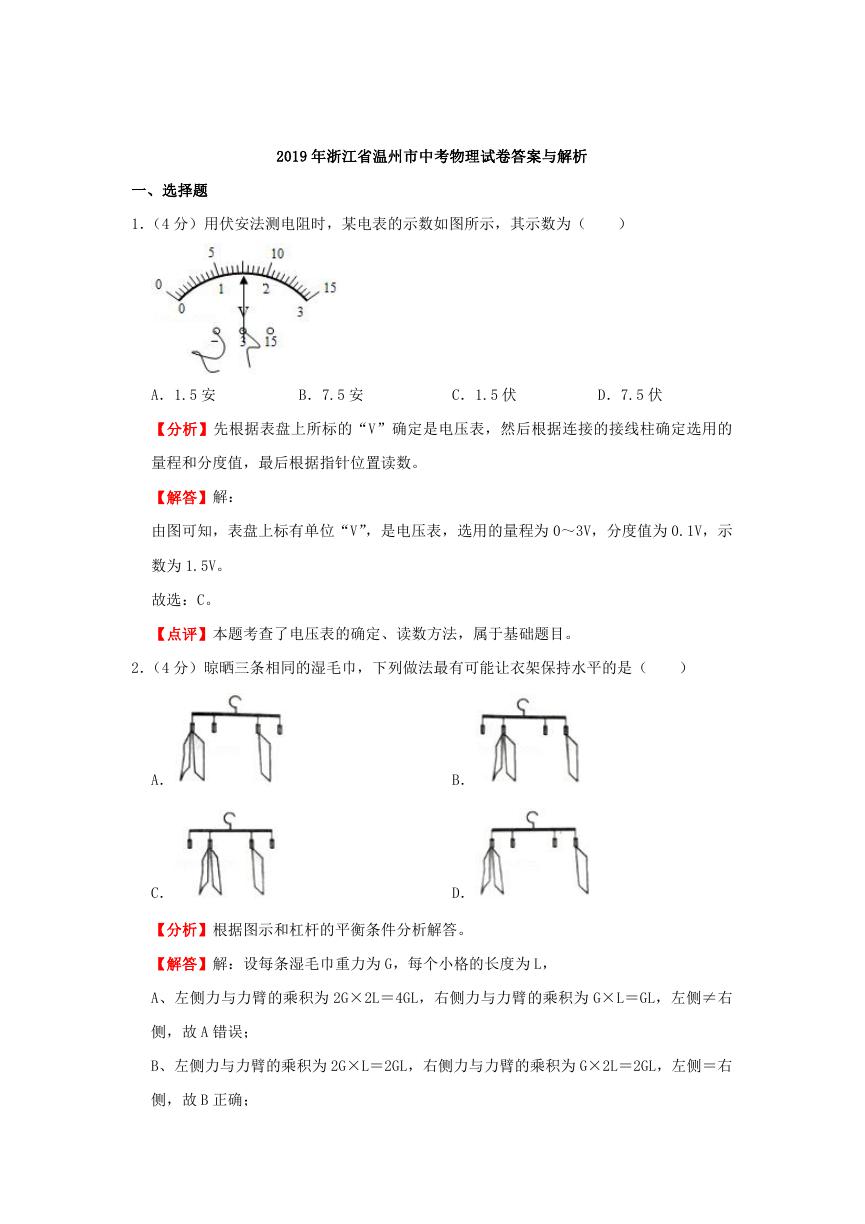

2019 年浙江省温州市中考物理试卷答案与解析
一、选择题
1.(4 分)用伏安法测电阻时,某电表的示数如图所示,其示数为(
)
A.1.5 安
B.7.5 安
C.1.5 伏
D.7.5 伏
【分析】先根据表盘上所标的“V”确定是电压表,然后根据连接的接线柱确定选用的
量程和分度值,最后根据指针位置读数。
【解答】解:
由图可知,表盘上标有单位“V”,是电压表,选用的量程为 0~3V,分度值为 0.1V,示
数为 1.5V。
故选:C。
【点评】本题考查了电压表的确定、读数方法,属于基础题目。
2.(4 分)晾晒三条相同的湿毛巾,下列做法最有可能让衣架保持水平的是(
)
A.
C.
B.
D.
【分析】根据图示和杠杆的平衡条件分析解答。
【解答】解:设每条湿毛巾重力为 G,每个小格的长度为 L,
A、左侧力与力臂的乘积为 2G×2L=4GL,右侧力与力臂的乘积为 G×L=GL,左侧≠右
侧,故 A 错误;
B、左侧力与力臂的乘积为 2G×L=2GL,右侧力与力臂的乘积为 G×2L=2GL,左侧=右
侧,故 B 正确;
C、左侧力与力臂的乘积为 2G×L=2GL,右侧力与力臂的乘积为 G×L=GL,左侧≠右侧,
故 C 错误;
D、左侧力与力臂的乘积为 2G×2L=4GL,右侧力与力臂的乘积为 G×2L=2GL,左侧≠
右侧,故 D 错误;
故选:B。
【点评】本题主要考查了杠杆的平衡条件,常见题目。

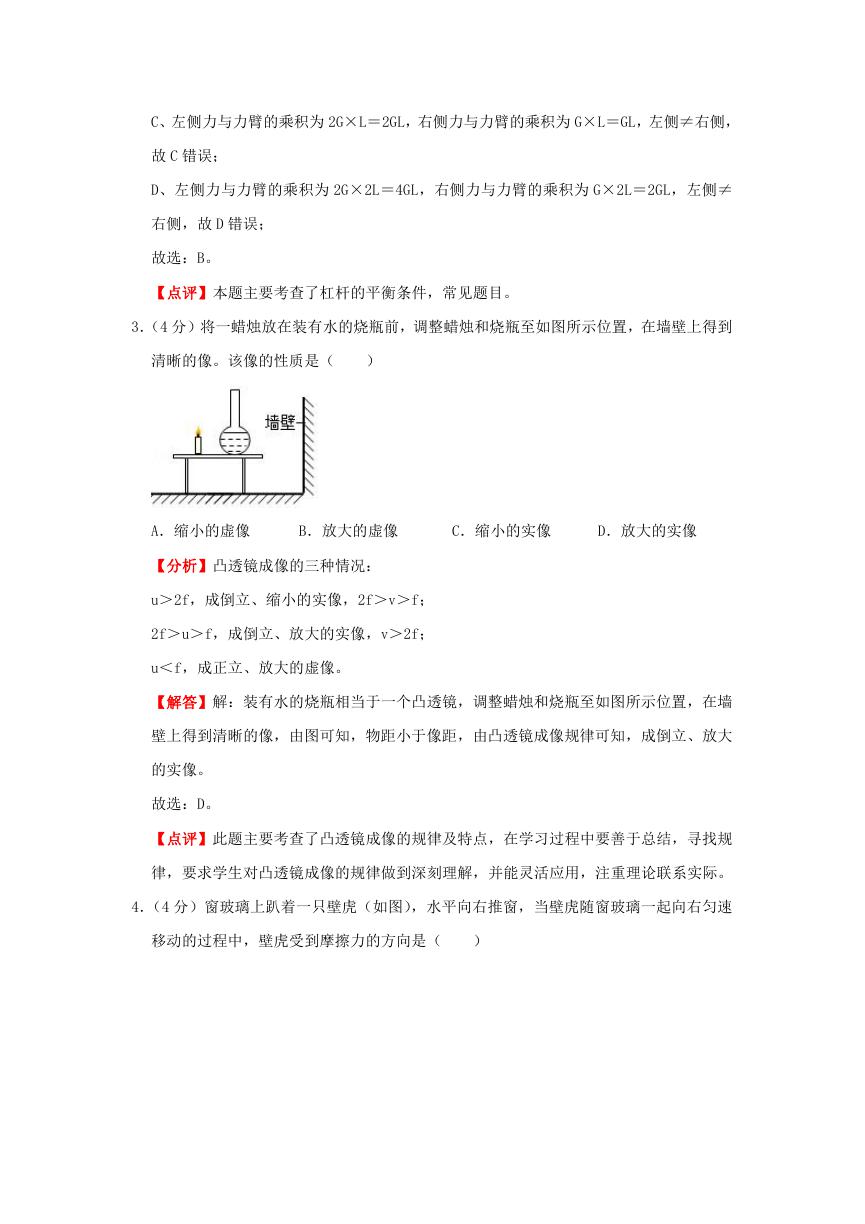

3.(4 分)将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到
清晰的像。该像的性质是(
)
A.缩小的虚像
B.放大的虚像
C.缩小的实像
D.放大的实像
【分析】凸透镜成像的三种情况:
u>2f,成倒立、缩小的实像,2f>v>f;
2f>u>f,成倒立、放大的实像,v>2f;
u<f,成正立、放大的虚像。
【解答】解:装有水的烧瓶相当于一个凸透镜,调整蜡烛和烧瓶至如图所示位置,在墙
壁上得到清晰的像,由图可知,物距小于像距,由凸透镜成像规律可知,成倒立、放大
的实像。
故选:D。
【点评】此题主要考查了凸透镜成像的规律及特点,在学习过程中要善于总结,寻找规
律,要求学生对凸透镜成像的规律做到深刻理解,并能灵活应用,注重理论联系实际。
4.(4 分)窗玻璃上趴着一只壁虎(如图),水平向右推窗,当壁虎随窗玻璃一起向右匀速
移动的过程中,壁虎受到摩擦力的方向是(
)
