    Sketchup 地形建模方法研究 一、 打开 sketchup，单击“查看 >工具栏>地形”调出地形 工具窗口。 其中有“用等高线生成”和“用栅格生成”两种方法，还有 “挤压、贴印、悬置”等四个工具，这里重点讲解用栅格生 成地形的方法和挤压、贴印工具的使用。 二、 栅格地形的生成及挤压工具的使用： 单击“用栅格生成”工具按钮，在右下方出现 Grid spacing, 输入栅格间距为 100，然后在窗口适当处点击鼠标，拉开一 定距离再点击鼠标，产生一个带有格网的平面。

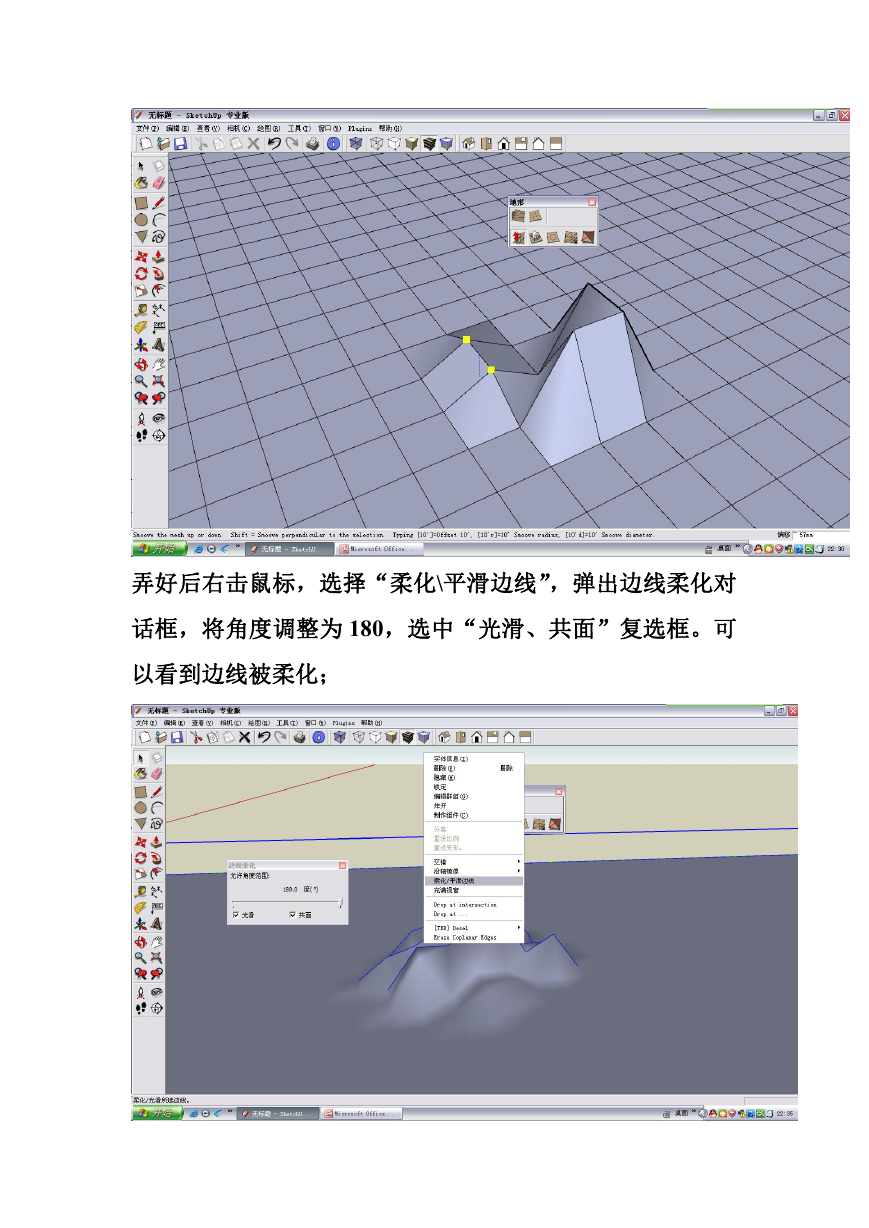

    选中平面右击鼠标，选“编辑群组”进入可编辑状态， 单击“挤压”工具，在平面上生成想要生成的地形样式。
    弄好后右击鼠标，选择“柔化\平滑边线”，弹出边线柔化对 话框，将角度调整为 180，选中“光滑、共面”复选框。可 以看到边线被柔化；

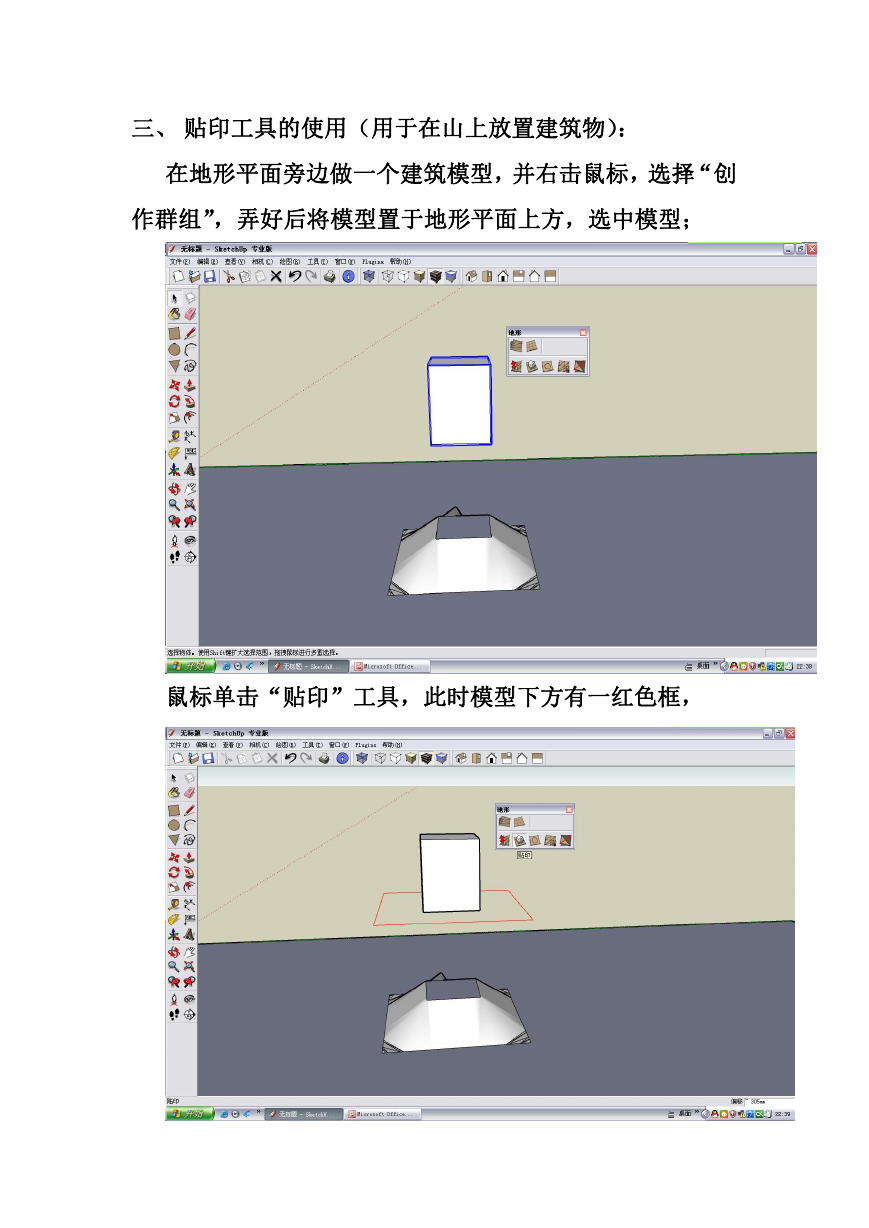

    三、 贴印工具的使用（用于在山上放置建筑物）： 在地形平面旁边做一个建筑模型，并右击鼠标，选择“创 作群组”，弄好后将模型置于地形平面上方，选中模型； 鼠标单击“贴印”工具，此时模型下方有一红色框，
    单击地形平面，地形平面上产生一个与建筑物相适应的 平面，用移动工具可将模型移到地形上。 好了这样就 OK 了！
