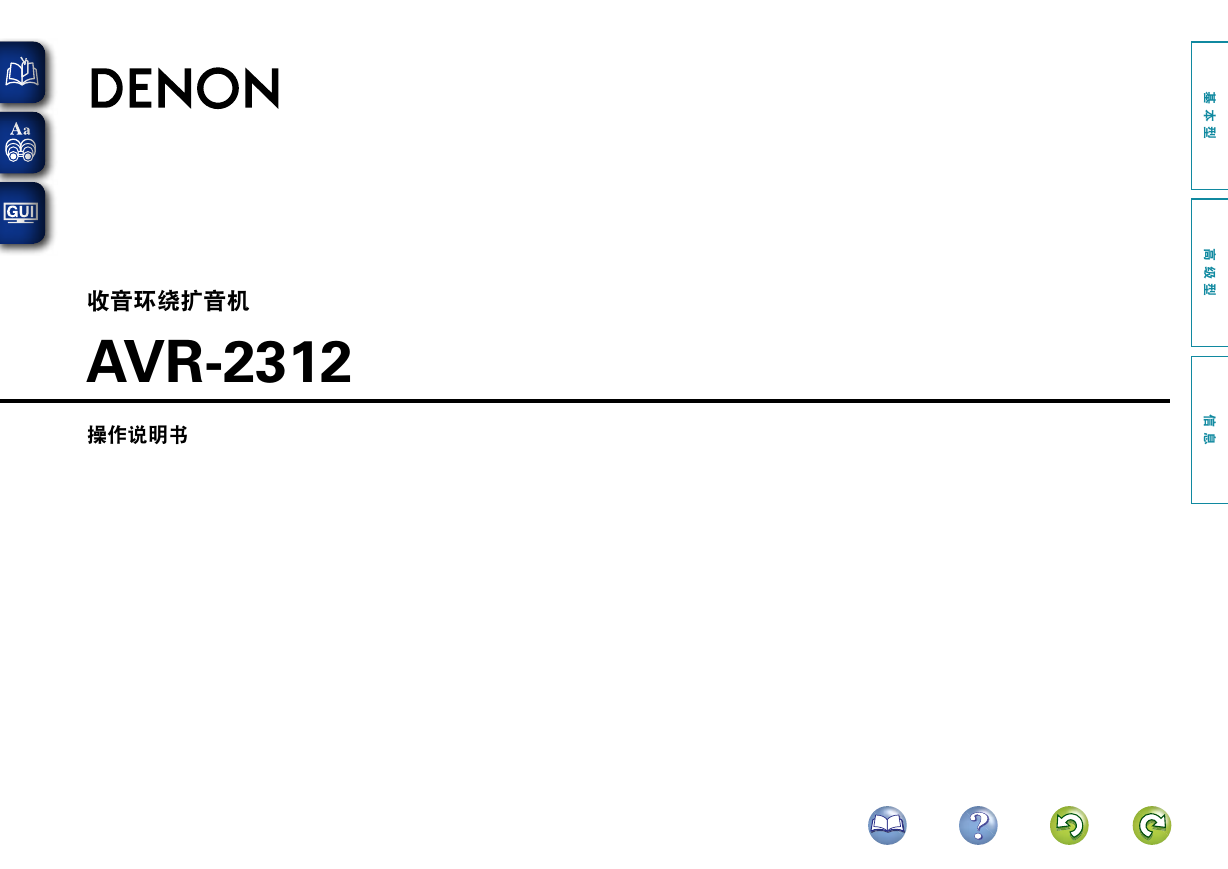

    收音环绕扩音机 AVR-2312 操作说明书

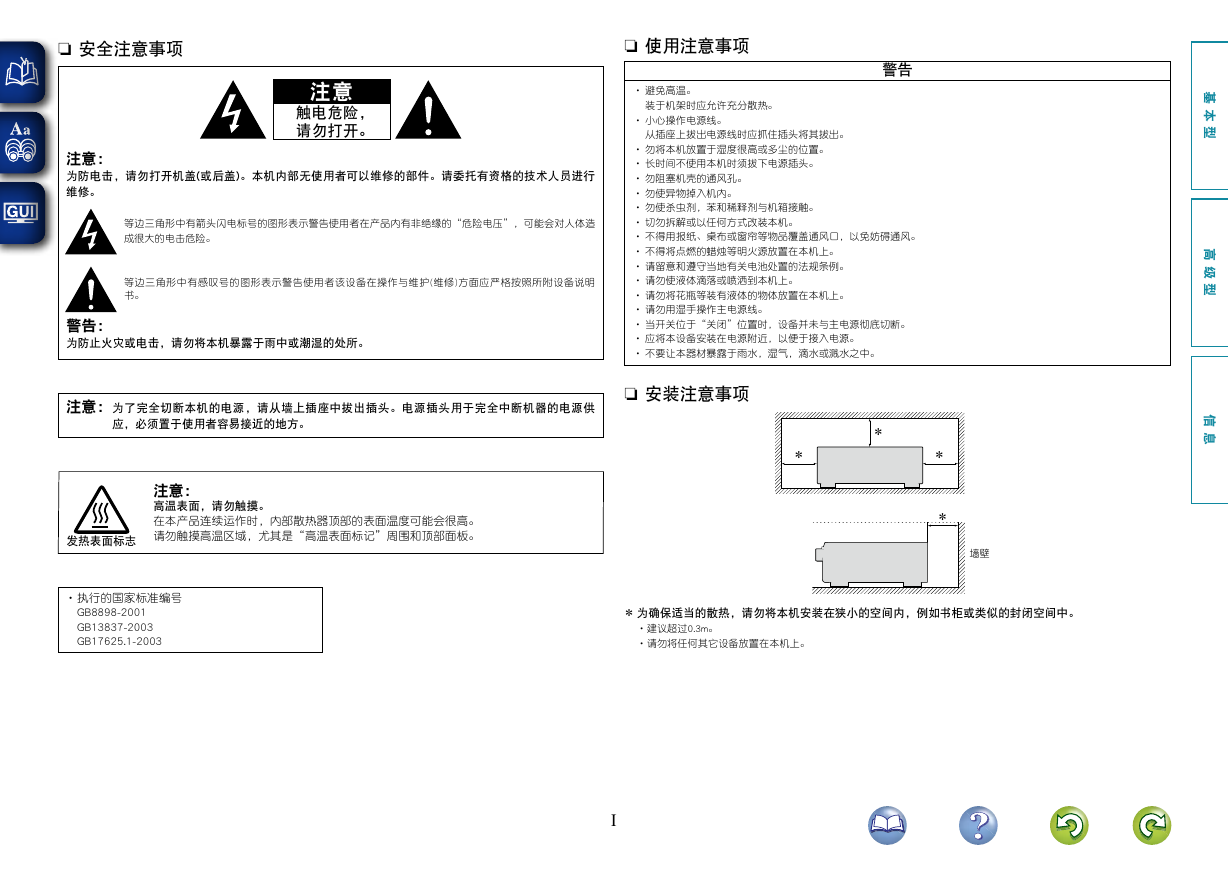

    nn n安全注意事项 注意 触电危险， 请勿打开。 注意： 为防电击，请勿打开机盖(或后盖)。本机内部无使用者可以维修的部件。请委托有资格的技术人员进行 维修。 等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造 成很大的电击危险。 等边三角形中有感叹号的图形表示警告使用者该设备在操作与维护(维修)方面应严格按照所附设备说明 书。 警告： 为防止火灾或电击，请勿将本机暴露于雨中或潮湿的处所。 注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供 应，必须置于使用者容易接近的地方。 nn 使用注意事项 ・ 避免高温。 装于机架时应允许充分散热。 ・ 小心操作电源线。 警告 从插座上拔出电源线时应抓住插头将其拔出。 ・ 勿将本机放置于湿度很高或多尘的位置。 ・ 长时间不使用本机时须拔下电源插头。 ・ 勿阻塞机壳的通风孔。 ・ 勿使异物掉入机内。 ・ 勿使杀虫剂，苯和稀释剂与机箱接触。 ・ 切勿拆解或以任何方式改装本机。 ・ 不得用报纸、桌布或窗帘等物品覆盖通风口，以免妨碍通风。 ・ 不得将点燃的蜡烛等明火源放置在本机上。 ・ 请留意和遵守当地有关电池处置的法规条例。 ・ 请勿使液体滴落或喷洒到本机上。 ・ 请勿将花瓶等装有液体的物体放置在本机上。 ・ 请勿用湿手操作主电源线。 ・ 当开关位于“关闭”位置时，设备并未与主电源彻底切断。 ・ 应将本设备安装在电源附近，以便于接入电源。 ・ 不要让本器材暴露于雨水，湿气，滴水或溅水之中。 nn 安装注意事项 z z 注意： 高温表面，请勿触摸。 在本产品连续运作时，内部散热器顶部的表面温度可能会很高。 请勿触摸高温区域，尤其是“高温表面标记”周围和顶部面板。 发热表面标志 z z 墙壁 ・ 执行的国家标准编号 GB8898-2001 GB13837-2003 GB17625.1-2003 z 为确保适当的散热，请勿将本机安装在狭小的空间内，例如书柜或类似的封闭空间中。 ・建议超过0.3m。 ・请勿将任何其它设备放置在本机上。 I

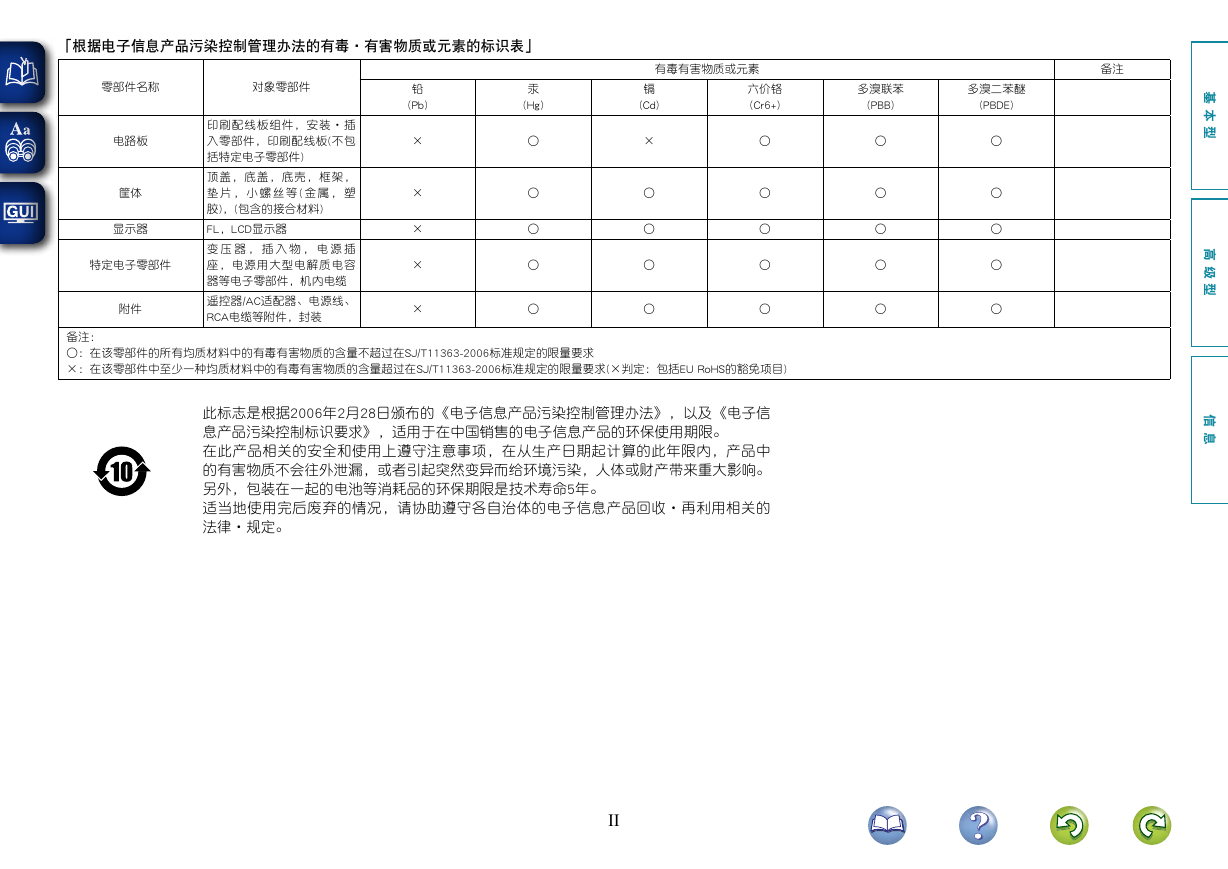

    「根据电子信息产品污染控制管理办法的有毒·有害物质或元素的标识表」 有毒有害物质或元素 备注 零部件名称 对象零部件 电路板 筐体 印刷配线板组件，安装・插 入零部件，印刷配线板(不包 括特定电子零部件) 顶盖，底盖，底壳，框架， 垫 片 ， 小 螺 丝 等 ( 金 属 ， 塑 胶)，(包含的接合材料) 显示器 FL，LCD显示器 特定电子零部件 附件 变 压 器 ， 插 入 物 ， 电 源 插 座，电源用大型电解质电容 器等电子零部件，机内电缆 遥控器/AC适配器、电源线、 RCA电缆等附件，封装 铅 (Pb) × × × × × 汞 (Hg) ○ ○ ○ ○ ○ 镉 (Cd) × ○ ○ ○ ○ 六价铬 (Cr6+) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 备注： ○：在该零部件的所有均质材料中的有毒有害物质的含量不超过在SJ/T11363-2006标准规定的限量要求 ×：在该零部件中至少一种均质材料中的有毒有害物质的含量超过在SJ/T11363-2006标准规定的限量要求(×判定：包括EU RoHS的豁免项目) 此标志是根据2006年2月28日颁布的《电子信息产品污染控制管理办法》，以及《电子信 息产品污染控制标识要求》，适用于在中国销售的电子信息产品的环保使用期限。 在此产品相关的安全和使用上遵守注意事项，在从生产日期起计算的此年限内，产品中 的有害物质不会往外泄漏，或者引起突然变异而给环境污染，人体或财产带来重大影响。 另外，包装在一起的电池等消耗品的环保期限是技术寿命5年。 适当地使用完后废弃的情况，请协助遵守各自治体的电子信息产品回收・再利用相关的 法律・规定。 II
    附件 请检查并确认本产品附带下列部件。 q 开始使用 ..............................................................................................................1 w CD-ROM(操作说明书) ....................................................................................1 e 维修站列 ..............................................................................................................1 r 电源线 ..................................................................................................................1 t 遥控器(RC-1156) .............................................................................................1 y R6/AA电池 ..........................................................................................................2 u 设置用麦克风(DM-A409) .............................................................................1 i AM环形天线 .......................................................................................................1 o FM室内天线 .......................................................................................................1 r t u i o 序言 感谢您选购本款DENON产品。为确保正确操作，使用该产品前请仔细阅读操作说明书。 阅读之后，请务必妥善保管以备将来参考。 目录 序言 .................................................................................................................................1 附件 ..............................................................................................................................1 特点 ..............................................................................................................................2 操作注意事项 ...........................................................................................................2 基本型 ....................................................................................................................... 3 连接方法 ........................................................................................................................4 重要信息 ....................................................................................................................4 连接HDMI兼容设备 ...............................................................................................6 连接电视机................................................................................................................9 连接蓝光碟片播放机/DVD播放机 ................................................................. 10 连接机顶盒(卫星调谐器/有线电视) ............................................................. 11 连接数码视频录像机 ......................................................................................... 12 连接数码摄像机 ................................................................................................... 13 连接iPod控制基座 ............................................................................................... 13 将iPod或USB存储设备连接至USB端口 ...................................................... 14 连接天线 ................................................................................................................. 15 连接CD播放机 ....................................................................................................... 15 连接至家庭网络(LAN) ....................................................................................... 16 连接外部控制设备 .............................................................................................. 17 设定 .............................................................................................................................. 18 设置扬声器(Audyssey®自动设置) ................................................................ 18 进行网络设定(网络设置) ................................................................................. 24 播放(基本操作) ........................................................................................................ 25 重要信息 ................................................................................................................. 25 播放蓝光碟片播放机/DVD播放机 ................................................................. 26 播放CD播放机 ....................................................................................................... 26 播放iPod .................................................................................................................. 27 调入无线电台 ........................................................................................................ 31 播放网络音频 ........................................................................................................ 33 播放USB存储设备 ............................................................................................... 41 选择聆听模式(环绕模式) ..................................................................................... 43 选择聆听模式 ........................................................................................................ 43 高级型 ....................................................................................................................47 扬声器安装/连接(高级连接) ............................................................................... 48 安装 ........................................................................................................................... 48 连接 ........................................................................................................................... 50 设置扬声器............................................................................................................. 56 播放(高级操作) ........................................................................................................ 59 便捷功能 ................................................................................................................. 59 在ZONE2(区域2)(分开的房间)中播放 ............................................................ 69 音频输出 ................................................................................................................. 69 播放 ........................................................................................................................... 70 快速选择功能 ........................................................................................................ 71 睡眠定时器功能 ................................................................................................... 71 进行详细设定的方法 ............................................................................................. 72 菜单图 ...................................................................................................................... 72 菜单屏幕显示示例 .............................................................................................. 73 菜单和前显示示例 .............................................................................................. 74 输入字符 ................................................................................................................. 75 音源选择 ................................................................................................................. 77 音频/视频调整 ...................................................................................................... 83 系统设置 ................................................................................................................. 89 信息 .........................................................................................................................102 通过遥控器操作相连的设备 ............................................................................103 操作AV设备 .........................................................................................................103 注册预设代码 ......................................................................................................104 操作设备 ...............................................................................................................106 指定使用遥控器的区域 ...................................................................................108 重设遥控器...........................................................................................................108 信息 .......................................................................................................................109 部件名称与功能 ....................................................................................................110 前面板 ....................................................................................................................110 显示 .........................................................................................................................111 后面板 ....................................................................................................................112 遥控器 ....................................................................................................................113 附加说明 ...................................................................................................................115 商标信息 ...............................................................................................................115 环绕 .........................................................................................................................116 视频信号和监视器输出之间的关系 ...........................................................120 术语解释 ...............................................................................................................122 故障诊断 ...................................................................................................................124 使微处理器复位 .................................................................................................126 规格 ............................................................................................................................127 1

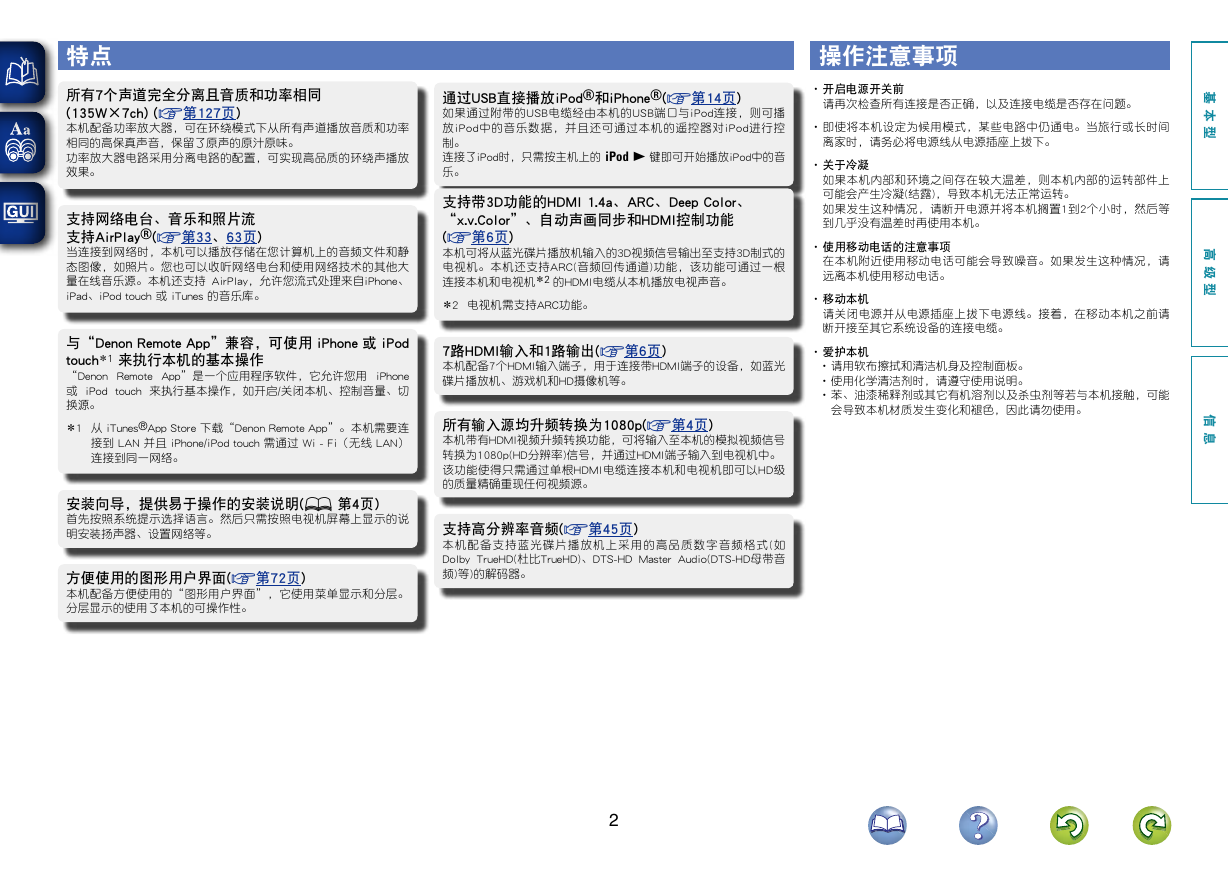

    特点 所有7个声道完全分离且音质和功率相同 (135W×7ch)n(v第127页) 本机配备功率放大器，可在环绕模式下从所有声道播放音质和功率 相同的高保真声音，保留了原声的原汁原味。 功率放大器电路采用分离电路的配置，可实现高品质的环绕声播放 效果。 通过USB直接播放iPod®和iPhone®(v第14页) 如果通过附带的USB电缆经由本机的USB端口与iPod连接，则可播 放iPod中的音乐数据，并且还可通过本机的遥控器对iPod进行控 制。 连接了iPod时，只需按主机上的 iPod 1 键即可开始播放iPod中的音 乐。 支持网络电台、音乐和照片流 支持AirPlay®(v第33、63页) 当连接到网络时，本机可以播放存储在您计算机上的音频文件和静 态图像，如照片。您也可以收听网络电台和使用网络技术的其他大 量在线音乐源。本机还支持 AirPlay，允许您流式处理来自iPhone、 iPad、iPod touch 或 iTunes 的音乐库。 与“DenonnRemotenApp”兼容，可使用niPhonen或niPodn touchz1n来执行本机的基本操作 “Denon Remote App”是一个应用程序软件，它允许您用 iPhone 或 iPod touch 来执行基本操作，如开启/关闭本机、控制音量、切 换源。 z1 从 iTunes®App Store 下载“Denon Remote App”。本机需要连 接到 LAN 并且 iPhone/iPod touch 需通过 Wi - Fi（无线 LAN） 连接到同一网络。 安装向导，提供易于操作的安装说明(Cn第4页) 首先按照系统提示选择语言。然后只需按照电视机屏幕上显示的说 明安装扬声器、设置网络等。 方便使用的图形用户界面(v第72页) 本机配备方便使用的“图形用户界面”，它使用菜单显示和分层。 分层显示的使用了本机的可操作性。 支持带3D功能的HDMIn1.4a、ARC、DeepnColor、n “x.v.Color”、自动声画同步和HDMI控制功能nn (v第6页) 本机可将从蓝光碟片播放机输入的3D视频信号输出至支持3D制式的 电视机。本机还支持ARC(音频回传通道)功能，该功能可通过一根 连接本机和电视机z2 的HDMI电缆从本机播放电视声音。 z2 电视机需支持ARC功能。 7路HDMI输入和1路输出(v第6页) 本机配备7个HDMI输入端子，用于连接带HDMI端子的设备，如蓝光 碟片播放机、游戏机和HD摄像机等。 所有输入源均升频转换为1080p(v第4页) 本机带有HDMI视频升频转换功能，可将输入至本机的模拟视频信号 转换为1080p(HD分辨率)信号，并通过HDMI端子输入到电视机中。 该功能使得只需通过单根HDMI电缆连接本机和电视机即可以HD级 的质量精确重现任何视频源。 支持高分辨率音频(v第45页) 本机配备支持蓝光碟片播放机上采用的高品质数字音频格式(如 Dolby TrueHD(杜比TrueHD)、DTS-HD Master Audio(DTS-HD母带音 频)等)的解码器。 操作注意事项 ・ 开启电源开关前 请再次检查所有连接是否正确，以及连接电缆是否存在问题。 ・ 即使将本机设定为候用模式，某些电路中仍通电。当旅行或长时间 离家时，请务必将电源线从电源插座上拔下。 ・ 关于冷凝 如果本机内部和环境之间存在较大温差，则本机内部的运转部件上 可能会产生冷凝(结露)，导致本机无法正常运转。 如果发生这种情况，请断开电源并将本机搁置1到2个小时，然后等 到几乎没有温差时再使用本机。 ・ 使用移动电话的注意事项 在本机附近使用移动电话可能会导致噪音。如果发生这种情况，请 远离本机使用移动电话。 ・ 移动本机 请关闭电源并从电源插座上拔下电源线。接着，在移动本机之前请 断开接至其它系统设备的连接电缆。 ・ 爱护本机 ・ 请用软布擦拭和清洁机身及控制面板。 ・ 使用化学清洁剂时，请遵守使用说明。 ・ 苯、油漆稀释剂或其它有机溶剂以及杀虫剂等若与本机接触，可能 会导致本机材质发生变化和褪色，因此请勿使用。 2

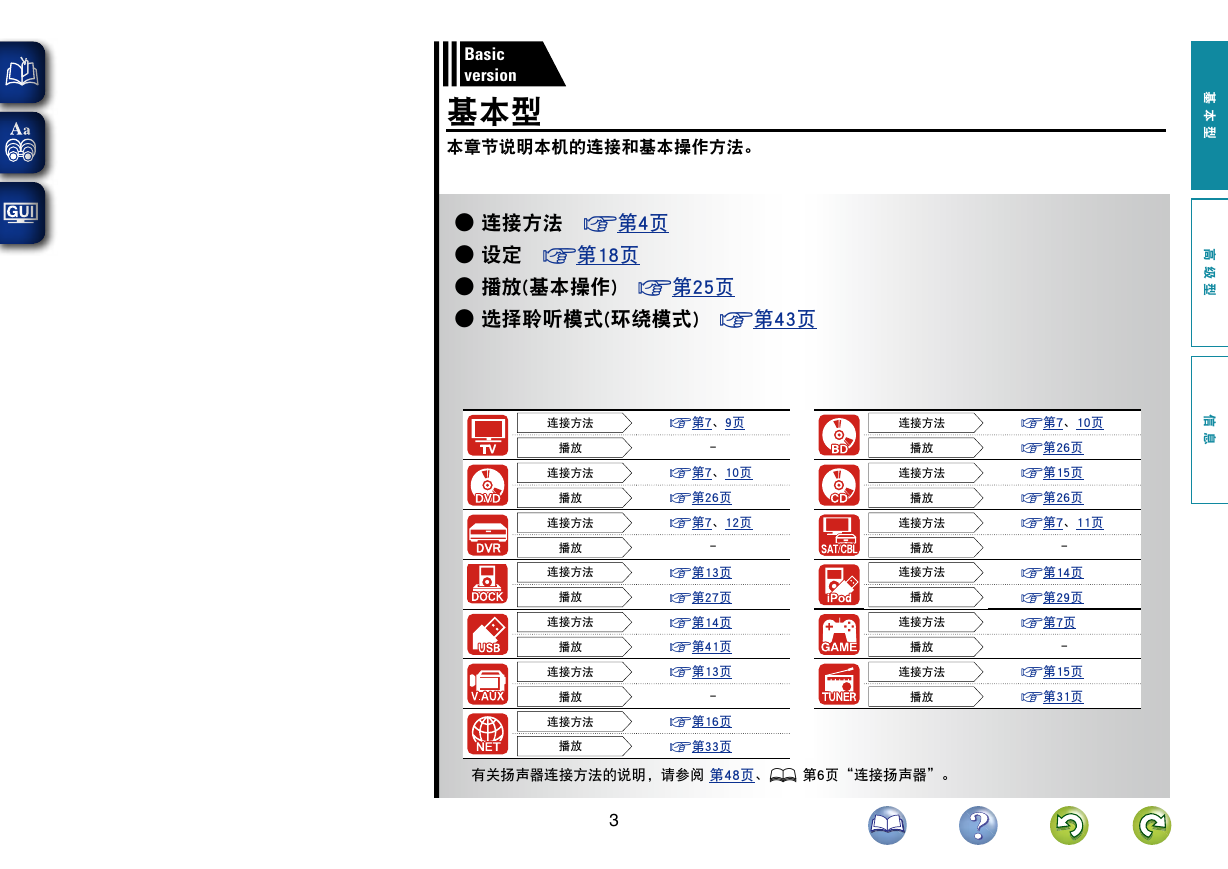

    Basic version 基本型 本章节说明本机的连接和基本操作方法。 F连接方法v第4页 F设定v第18页 F播放(基本操作)v第25页 F选择聆听模式(环绕模式)v第43页 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 v第7、9页 - v第7、10页 v第26页 v第7、12页 - v第13页 v第27页 v第14页 v第41页 v第13页 - v第16页 v第33页 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 连接方法 播放 v第7、10页 v第26页 v第15页 v第26页 v第7、11页 - v第14页 v第29页 v第7页 - v第15页 v第31页 有关扬声器连接方法的说明，请参阅n第48页、Cn第6页“连接扬声器”。 3

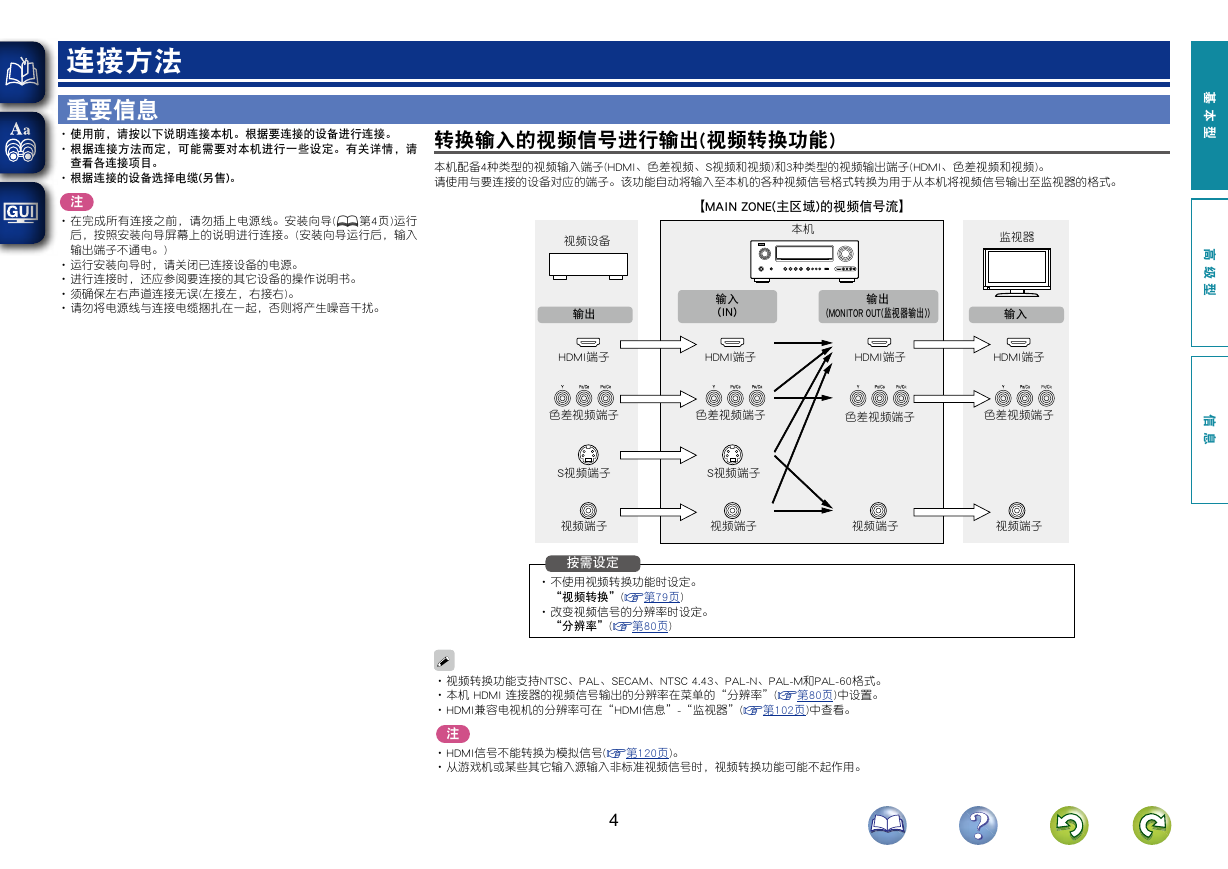

    连接方法 重要信息 ・ 使用前，请按以下说明连接本机。根据要连接的设备进行连接。 ・ 根据连接方法而定，可能需要对本机进行一些设定。有关详情，请 转换输入的视频信号进行输出(视频转换功能) 查看各连接项目。 ・ 根据连接的设备选择电缆(另售)。 注 ・ 在完成所有连接之前，请勿插上电源线。安装向导(C第4页)运行 后，按照安装向导屏幕上的说明进行连接。(安装向导运行后，输入 输出端子不通电。) ・ 运行安装向导时，请关闭已连接设备的电源。 ・ 进行连接时，还应参阅要连接的其它设备的操作说明书。 ・ 须确保左右声道连接无误(左接左，右接右)。 ・ 请勿将电源线与连接电缆捆扎在一起，否则将产生噪音干扰。 本机配备4种类型的视频输入端子(HDMI、色差视频、S视频和视频)和3种类型的视频输出端子(HDMI、色差视频和视频)。 请使用与要连接的设备对应的端子。该功能自动将输入至本机的各种视频信号格式转换为用于从本机将视频信号输出至监视器的格式。 视频设备 输出 GMAINnZONE(主区域)的视频信号流H 本机 监视器 输入 (IN) 输出 (MONITORnOUT(监视器输出)) 输入 HDMI端子 HDMI端子 HDMI端子 HDMI端子 色差视频端子 色差视频端子 色差视频端子 色差视频端子 S视频端子 S视频端子 视频端子 视频端子 视频端子 视频端子 按需设定 ・ 不使用视频转换功能时设定。 “视频转换”(v第79页) ・ 改变视频信号的分辨率时设定。 “分辨率”(v第80页) ・ 视频转换功能支持NTSC、PAL、SECAM、NTSC 4.43、PAL-N、PAL-M和PAL-60格式。 ・ 本机 HDMI 连接器的视频信号输出的分辨率在菜单的“分辨率”(v第80页)中设置。 ・ HDMI兼容电视机的分辨率可在“HDMI信息”-“监视器”(v第102页)中查看。 注 ・ HDMI信号不能转换为模拟信号(v第120页)。 ・ 从游戏机或某些其它输入源输入非标准视频信号时，视频转换功能可能不起作用。 4

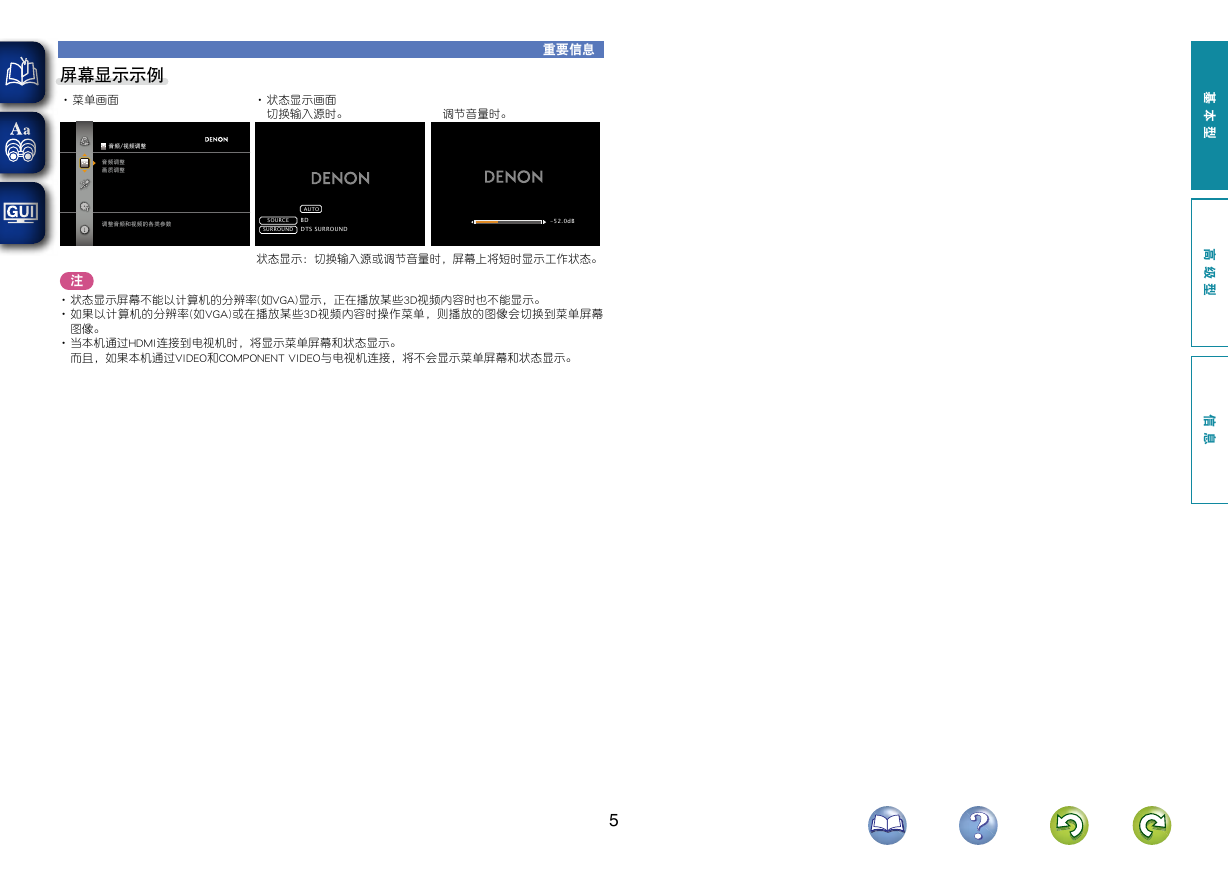

    屏幕显示示例 ・ 菜单画面 音频/视频调整 音频调整 画质调整 调整音频和视频的各类参数 注 重要信息 ・ 状态显示画面 切换输入源时。 调节音量时。 SOURCE SURROUND AUTO BD DTS SURROUND -52.0dB 状态显示：切换输入源或调节音量时，屏幕上将短时显示工作状态。 ・ 状态显示屏幕不能以计算机的分辨率(如VGA)显示，正在播放某些3D视频内容时也不能显示。 ・ 如果以计算机的分辨率(如VGA)或在播放某些3D视频内容时操作菜单，则播放的图像会切换到菜单屏幕 图像。 ・ 当本机通过HDMI连接到电视机时，将显示菜单屏幕和状态显示。 而且，如果本机通过VIDEO和COMPONENT VIDEO与电视机连接，将不会显示菜单屏幕和状态显示。 5
