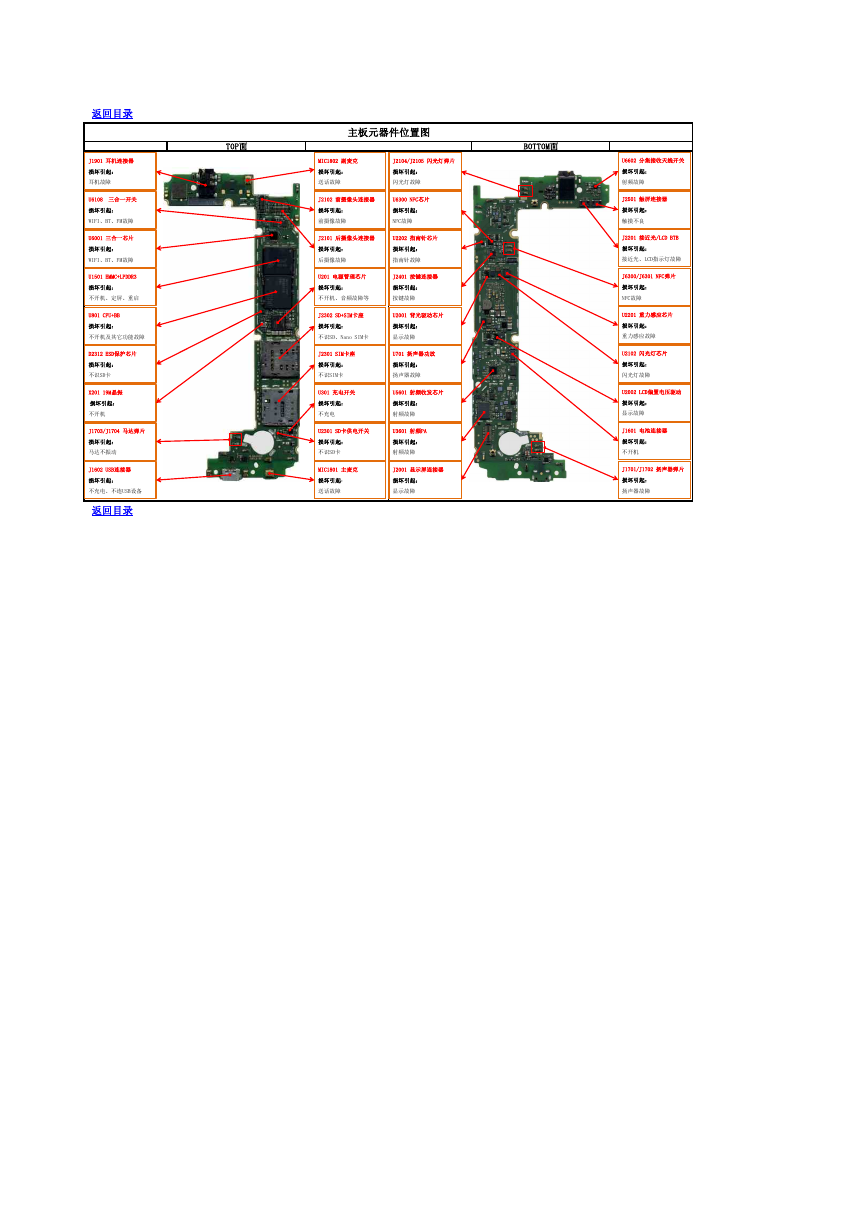

返回目录 J1901 耳机连接器 损坏引起： 耳机故障 U6108 三合一开关 损坏引起： WIFI、BT、FM故障 U6001 三合一芯片 损坏引起： WIFI、BT、FM故障 U1501 EMMC+LPDDR3 损坏引起： 不开机、定屏、重启 U801 CPU+BB 损坏引起： 不开机及其它功能故障 D2312 ESD保护芯片 损坏引起： 不识SD卡 X201 19M晶振 损坏引起： 不开机 J1703/J1704 马达弹片 损坏引起： 马达不振动 J1602 USB连接器 损坏引起： 不充电、不连USB设备 返回目录 TOP面 BOTTOM面 主板元器件位置图 MIC1802 副麦克 J2104/J2105 闪光灯弹片 U6602 分集接收天线开关 损坏引起： 送话故障 损坏引起： 闪光灯故障 J2102 前摄像头连接器 U6300 NFC芯片 损坏引起： 前摄像故障 损坏引起： NFC故障 J2101 后摄像头连接器 U2202 指南针芯片 损坏引起： 后摄像故障 损坏引起： 指南针故障 U201 电源管理芯片 J2401 按键连接器 损坏引起： 损坏引起： 不开机、音频故障等 按键故障 J2302 SD+SIM卡座 U2001 背光驱动芯片 损坏引起： 损坏引起： 不识SD、Nano SIM卡 显示故障 J2301 SIM卡座 U701 扬声器功放 损坏引起： 不识SIM卡 损坏引起： 扬声器故障 U301 充电开关 U5601 射频收发芯片 损坏引起： 不充电 损坏引起： 射频故障 U2301 SD卡供电开关 U3601 射频PA 损坏引起： 不识SD卡 损坏引起： 射频故障 MIC1801 主麦克 J2001 显示屏连接器 损坏引起： 送话故障 损坏引起： 显示故障 损坏引起： 射频故障 J2501 触屏连接器 损坏引起： 触摸不良 J2201 接近光/LCD BTB 损坏引起： 接近光、LCD指示灯故障 J6300/J6301 NFC弹片 损坏引起： NFC故障 U2201 重力感应芯片 损坏引起： 重力感应故障 U2102 闪光灯芯片 损坏引起： 闪光灯故障 U2002 LCD偏置电压驱动 损坏引起： 显示故障 J1601 电池连接器 损坏引起： 不开机 J1701/J1702 扬声器弹片 损坏引起： 扬声器故障
