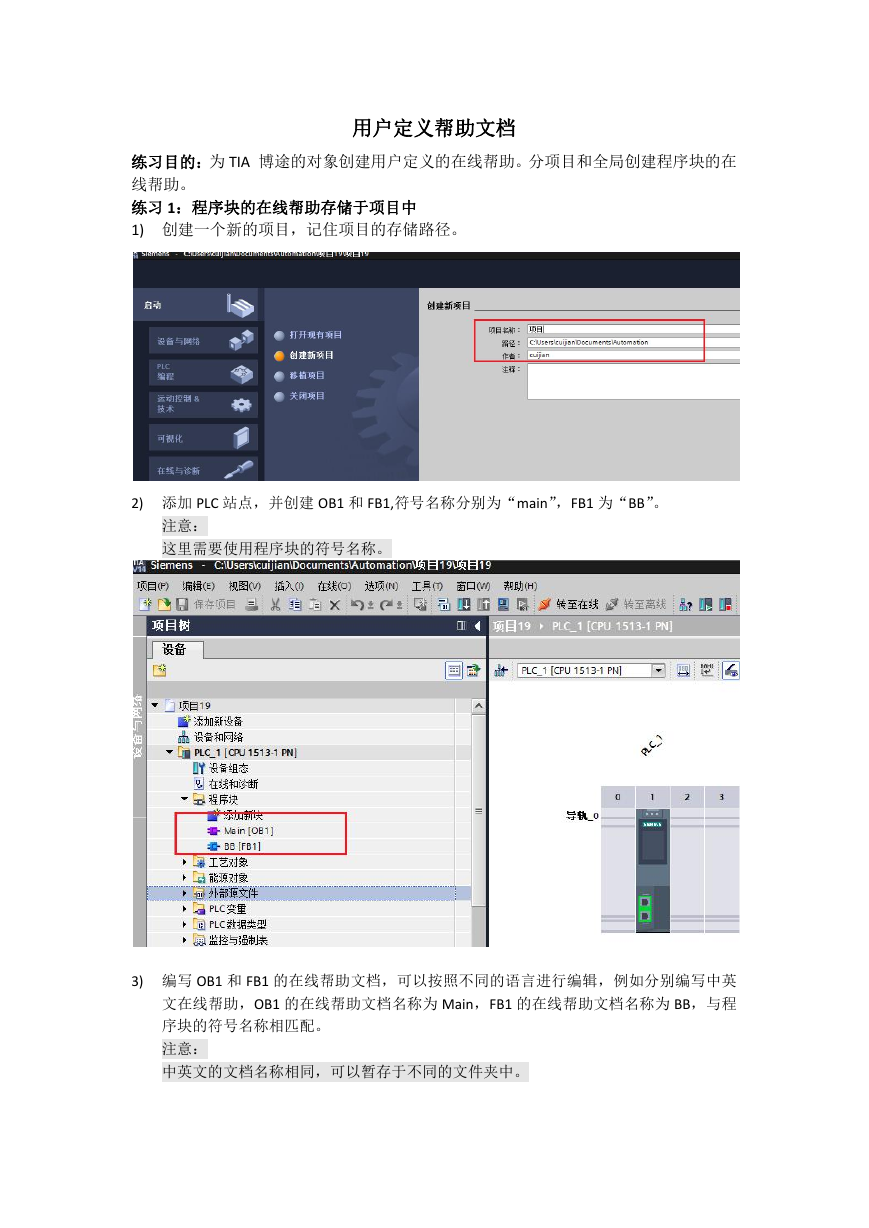

    用户定义帮助文档 练习目的：为 TIA 博途的对象创建用户定义的在线帮助。分项目和全局创建程序块的在 线帮助。 练习 1：程序块的在线帮助存储于项目中 1) 创建一个新的项目，记住项目的存储路径。 2) 添加 PLC 站点，并创建 OB1 和 FB1,符号名称分别为“main”，FB1 为“BB”。 注意： 这里需要使用程序块的符号名称。 3) 编写 OB1 和 FB1 的在线帮助文档，可以按照不同的语言进行编辑，例如分别编写中英 文在线帮助，OB1 的在线帮助文档名称为 Main，FB1 的在线帮助文档名称为 BB，与程 序块的符号名称相匹配。 注意： 中英文的文档名称相同，可以暂存于不同的文件夹中。

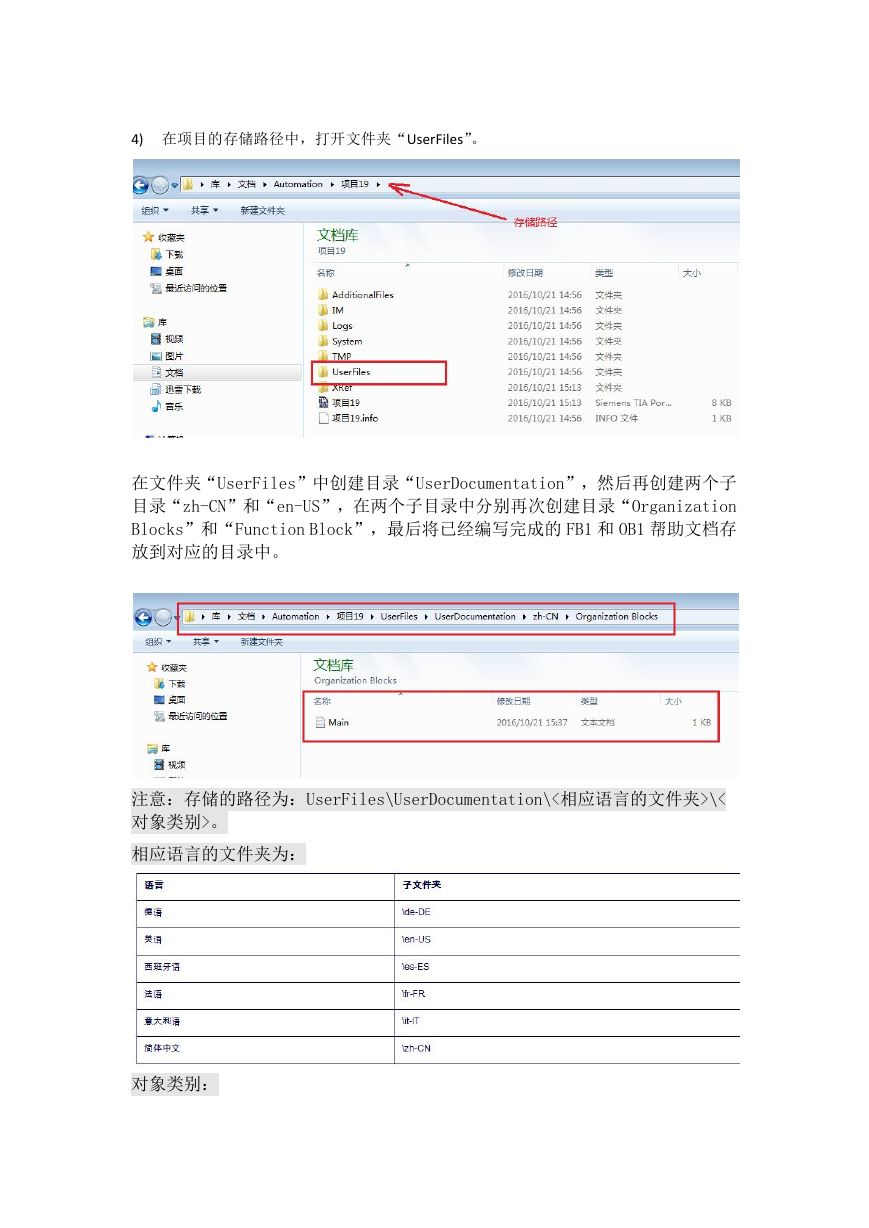

    4) 在项目的存储路径中，打开文件夹“UserFiles”。 在文件夹“UserFiles”中创建目录“UserDocumentation”，然后再创建两个子 目录“zh-CN”和“en-US”，在两个子目录中分别再次创建目录“Organization Blocks”和“Function Block”，最后将已经编写完成的 FB1 和 OB1 帮助文档存 放到对应的目录中。 注意：存储的路径为：UserFiles\UserDocumentation\<相应语言的文件夹>\< 对象类别>。 相应语言的文件夹为： 对象类别：
    5) 在项目中点击 FB1 或者 OB1，使用 shift+F1 就可以查看程序块自定义的在线帮助了，同 时可以切换界面语言，再次使用 shift+F1 查看程序块自定义的在线帮助 练习 2：程序块的在线帮助存储于硬盘中 1) 在“选项”->“设置”->“常规”->“常规”->“用户文档”中使能“为用户自定义文 档显示调用日志”和“在中央目录内搜索用户自定义文档”选项并设置存储路径。 2) 选择“为用户自定义文档显示调用日志”是为了查看调用文档的日志文件，出问题时也

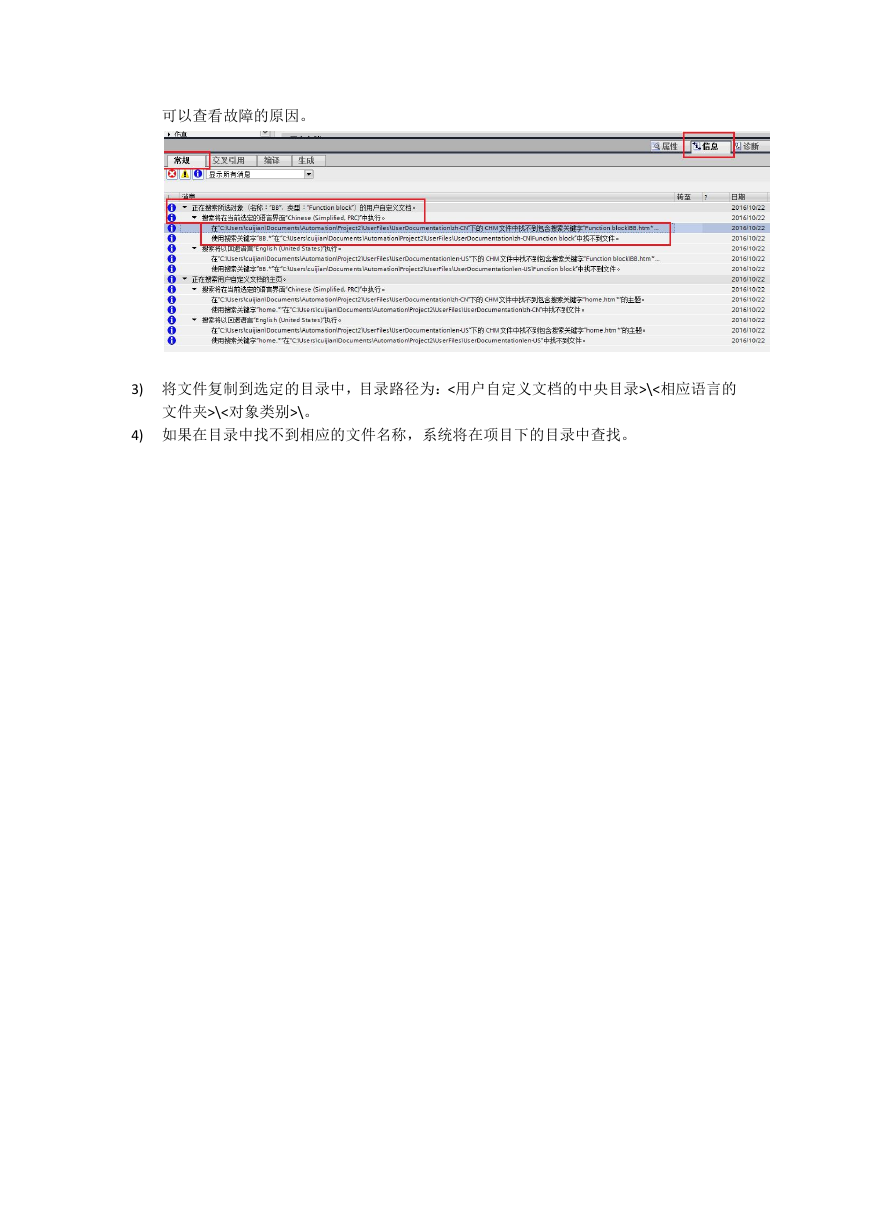

    可以查看故障的原因。 3) 将文件复制到选定的目录中，目录路径为：<用户自定义文档的中央目录>\<相应语言的 文件夹>\<对象类别>\。 4) 如果在目录中找不到相应的文件名称，系统将在项目下的目录中查找。
