    OSPF协议基础
    OSPF域内路由
    OSPF域间路由
    OSPF外部路由
    OSPF特殊区域及其他性质
    IS-IS（中间系统到中间系统）协议
    路由引入
    路由控制
    BGP（边界网关协议）协议原理和配置
    IP组播
    IGMP（因特网组管理协议）协议原理与配置
    PIM（协议无关组播）协议原理与配置
    Eth-Trunk技术原理与配置
    交换机高级特性
    MSTP
    MPLS协议原理与配置
    MPLS VPN技术原理与配置
    镜像技术原理与配置
    DHCP原理与配置
    eSight基本概述与功能
    Qos服务模型
    报文分类与标记
    拥塞管理与拥塞避免
    流量监控与流量整型
    信息安全综述
    华为防火墙基础
    VRRP（虚拟路由冗余协议）协议原理与配置
    BFD（双向转发检测）协议原理与配置
    SDN（软件定义网络）基本概述（仅作了解）
    VXLAN基本概述（仅作了解）
    NFV基本概述（仅作了解）

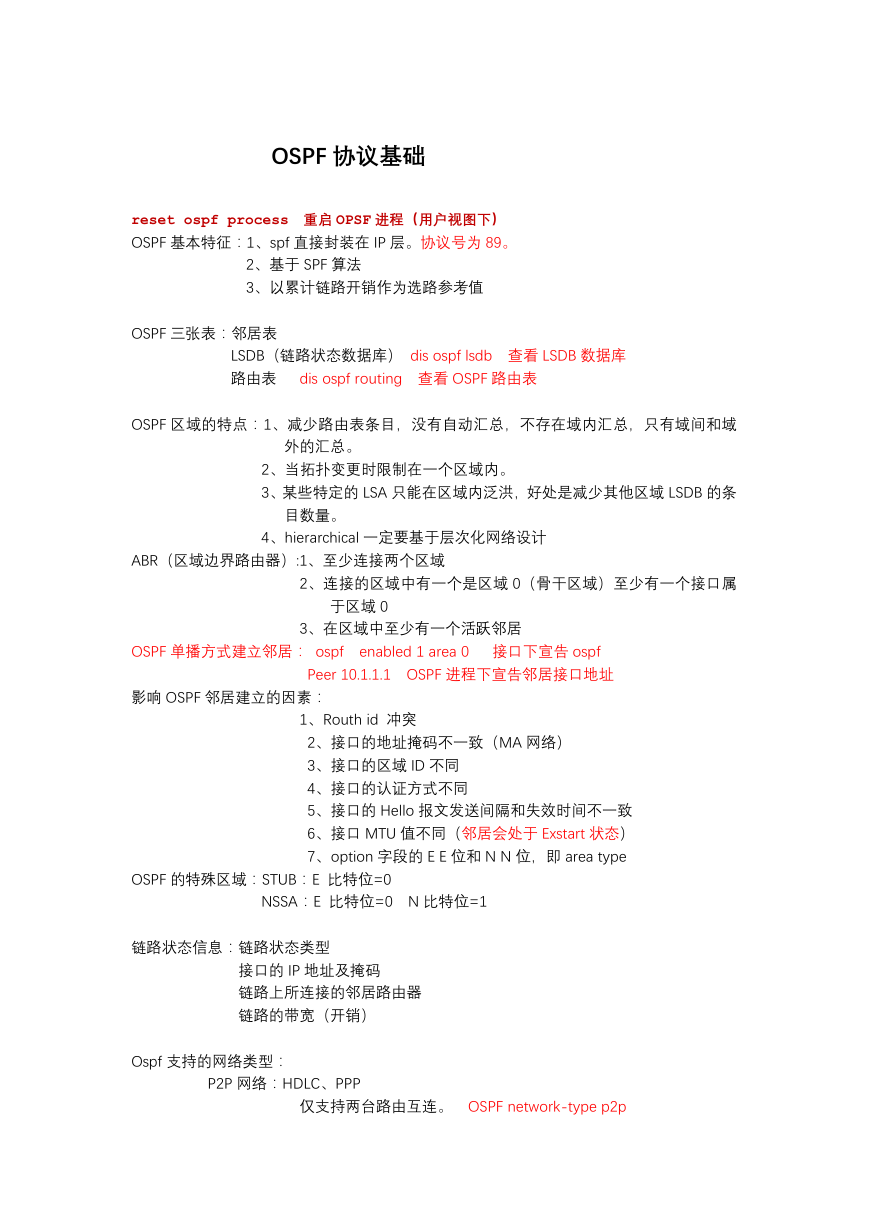

    OSPF 协议基础 reset ospf process 重启 OPSF 进程（用户视图下） OSPF 基本特征：1、spf 直接封装在 IP 层。协议号为 89。 2、基于 SPF 算法 3、以累计链路开销作为选路参考值 OSPF 三张表：邻居表 LSDB（链路状态数据库） dis ospf lsdb 查看 LSDB 数据库 路由表 dis ospf routing 查看 OSPF 路由表 OSPF 区域的特点：1、减少路由表条目，没有自动汇总，不存在域内汇总，只有域间和域 外的汇总。 2、当拓扑变更时限制在一个区域内。 3、某些特定的 LSA 只能在区域内泛洪，好处是减少其他区域 LSDB 的条 目数量。 4、hierarchical 一定要基于层次化网络设计 ABR（区域边界路由器）:1、至少连接两个区域 2、连接的区域中有一个是区域 0（骨干区域）至少有一个接口属 于区域 0 3、在区域中至少有一个活跃邻居 OSPF 单播方式建立邻居： ospf enabled 1 area 0 接口下宣告 ospf Peer 10.1.1.1 OSPF 进程下宣告邻居接口地址 影响 OSPF 邻居建立的因素： 1、Routh id 冲突 2、接口的地址掩码不一致（MA 网络） 3、接口的区域 ID 不同 4、接口的认证方式不同 5、接口的 Hello 报文发送间隔和失效时间不一致 6、接口 MTU 值不同（邻居会处于 Exstart 状态） 7、option 字段的 E E 位和 N N 位，即 area type OSPF 的特殊区域：STUB：E 比特位=0 NSSA：E 比特位=0 N 比特位=1 链路状态信息：链路状态类型 接口的 IP 地址及掩码 链路上所连接的邻居路由器 链路的带宽（开销） Ospf 支持的网络类型： P2P 网络：HDLC、PPP 仅支持两台路由互连。 OSPF network-type p2p

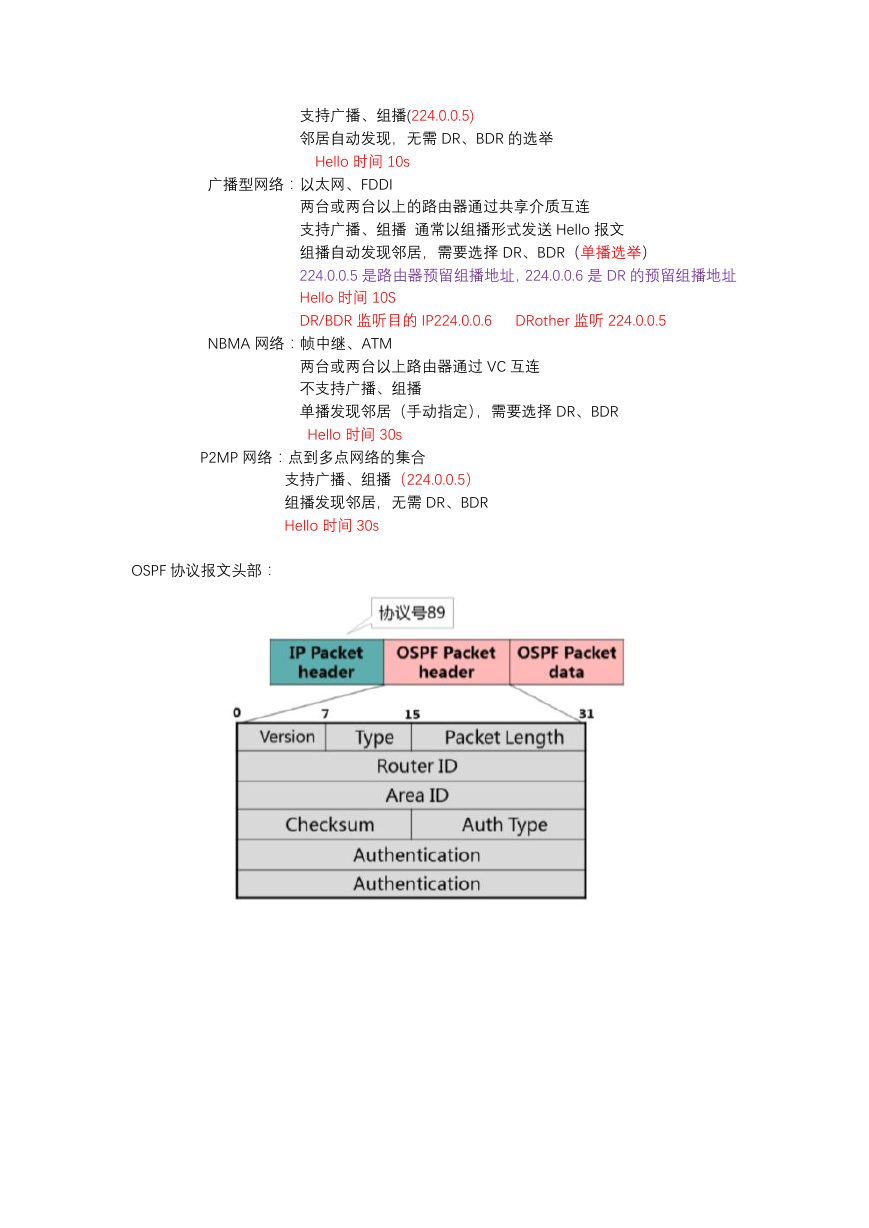

    支持广播、组播(224.0.0.5) 邻居自动发现，无需 DR、BDR 的选举 Hello 时间 10s 广播型网络：以太网、FDDI 两台或两台以上的路由器通过共享介质互连 支持广播、组播 通常以组播形式发送 Hello 报文 组播自动发现邻居，需要选择 DR、BDR（单播选举） 224.0.0.5 是路由器预留组播地址，224.0.0.6 是 DR 的预留组播地址 Hello 时间 10S DR/BDR 监听目的 IP224.0.0.6 DRother 监听 224.0.0.5 NBMA 网络：帧中继、ATM 两台或两台以上路由器通过 VC 互连 不支持广播、组播 单播发现邻居（手动指定），需要选择 DR、BDR Hello 时间 30s P2MP 网络：点到多点网络的集合 支持广播、组播（224.0.0.5） 组播发现邻居，无需 DR、BDR Hello 时间 30s OSPF 协议报文头部：

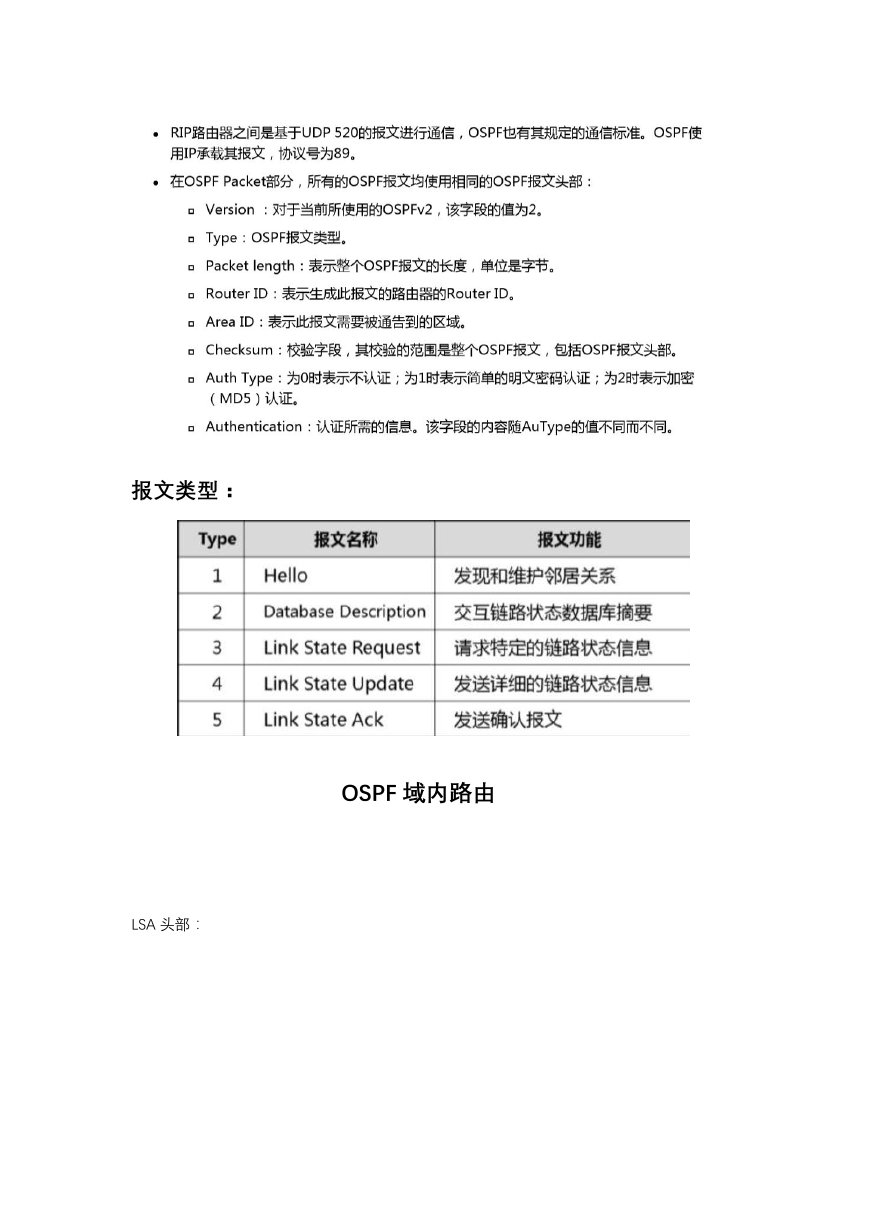

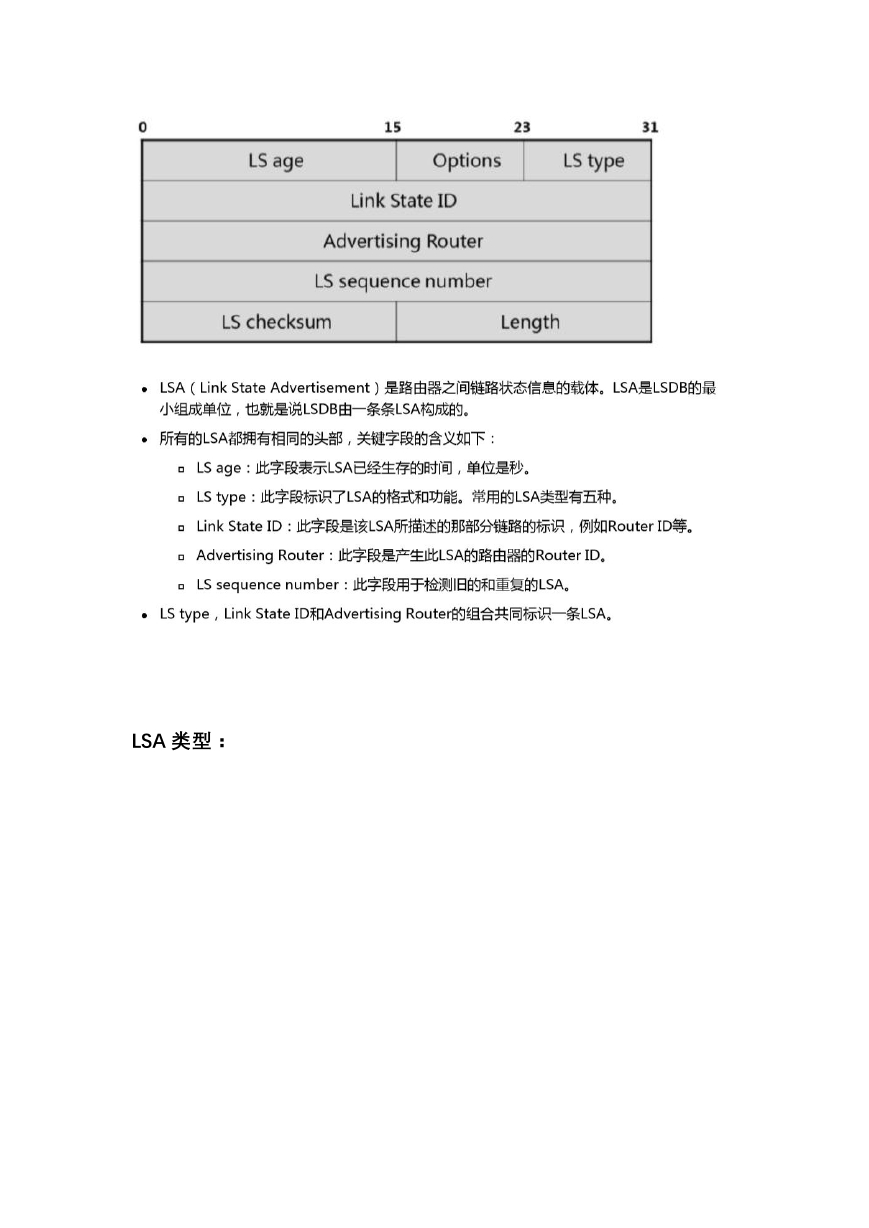

    报文类型： LSA 头部： OSPF 域内路由

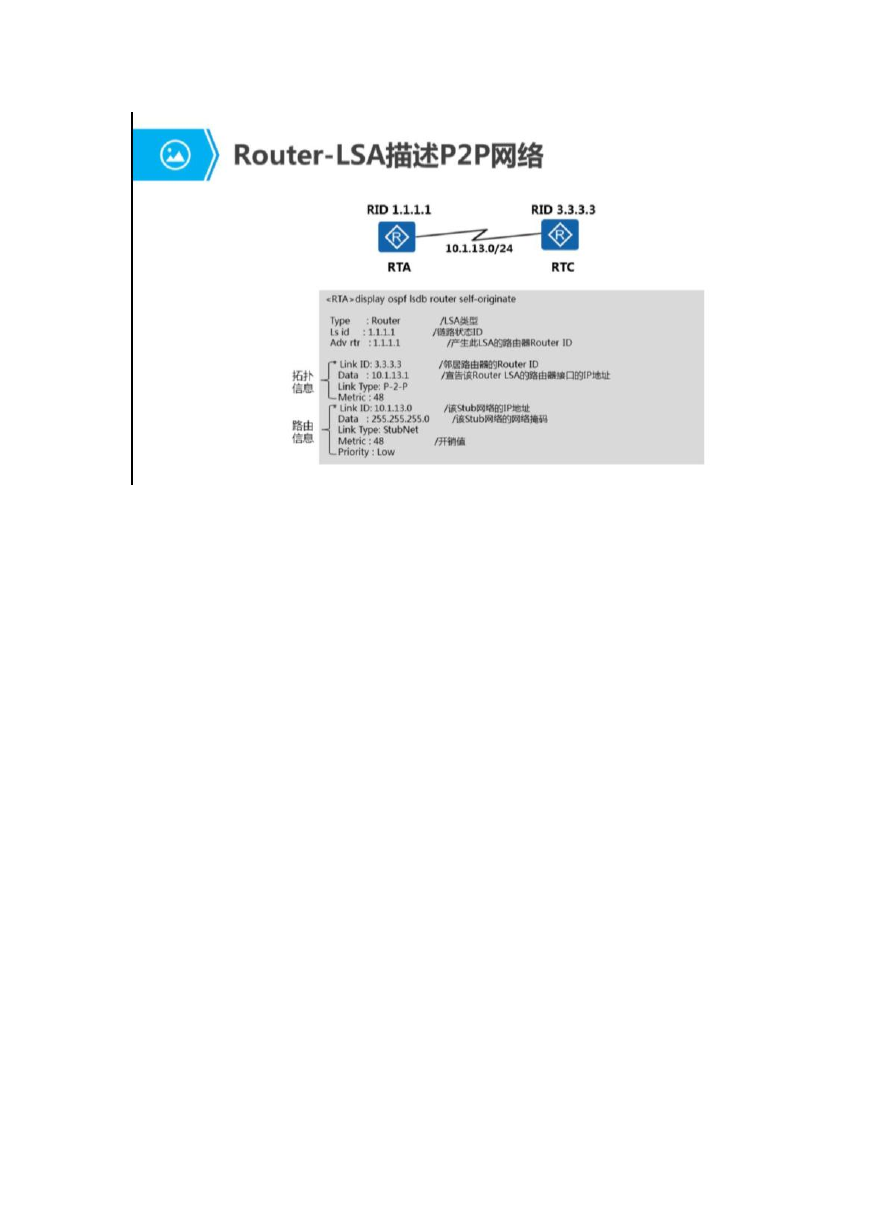

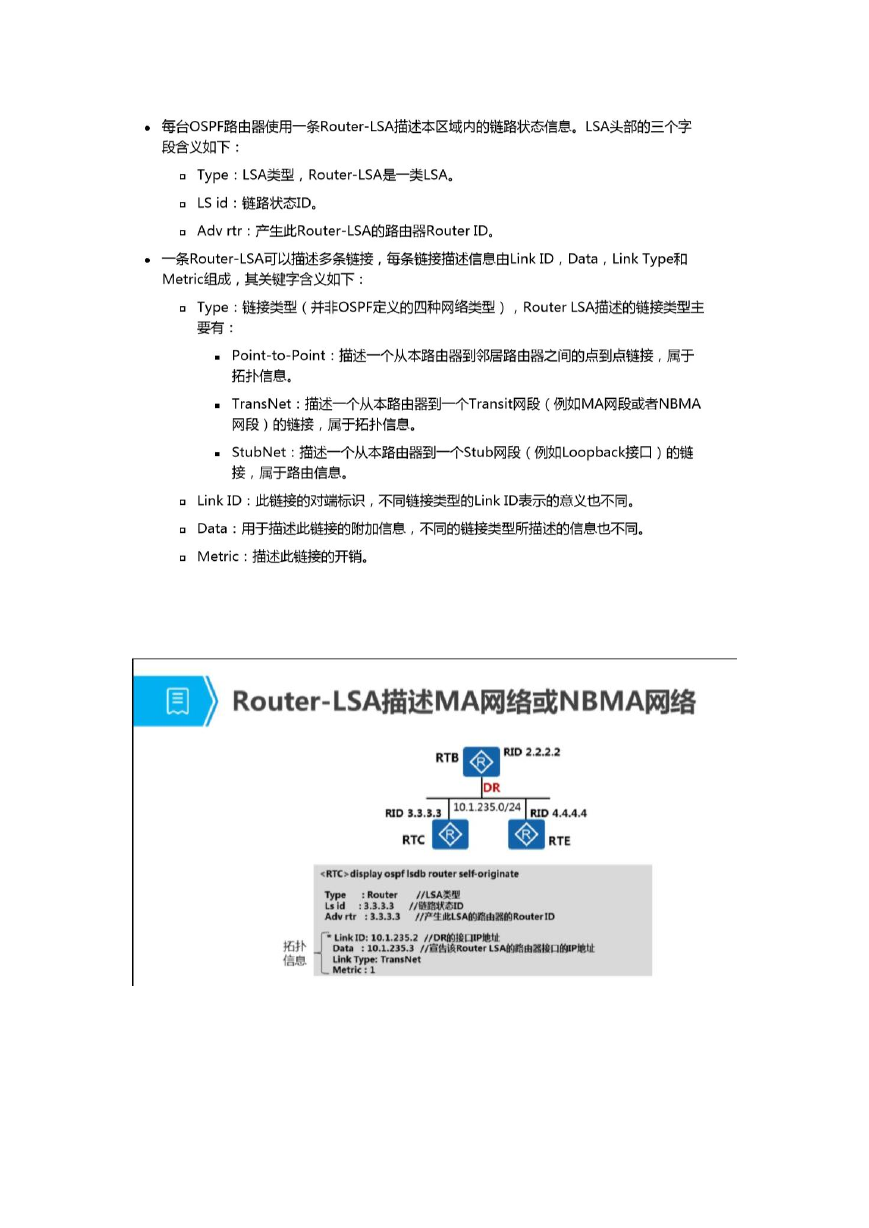

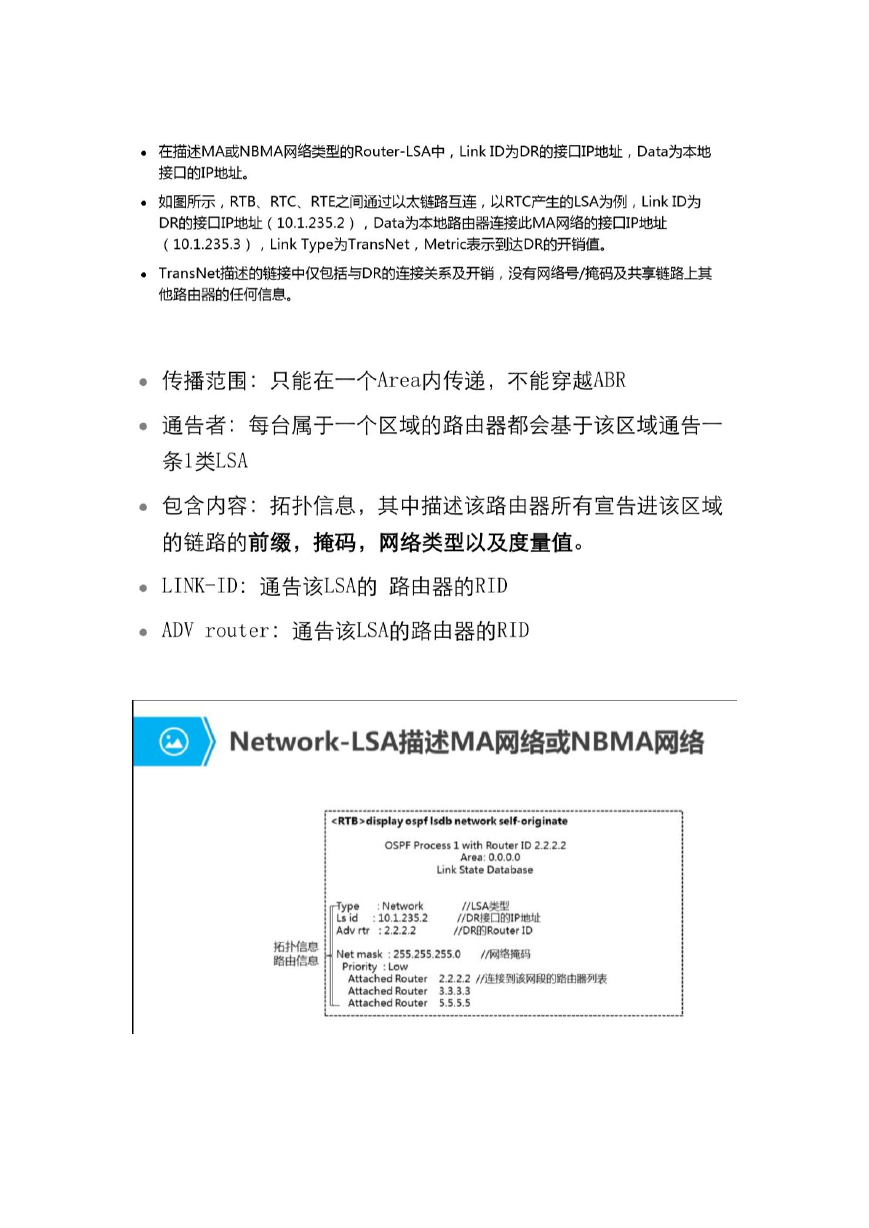

    LSA 类型：

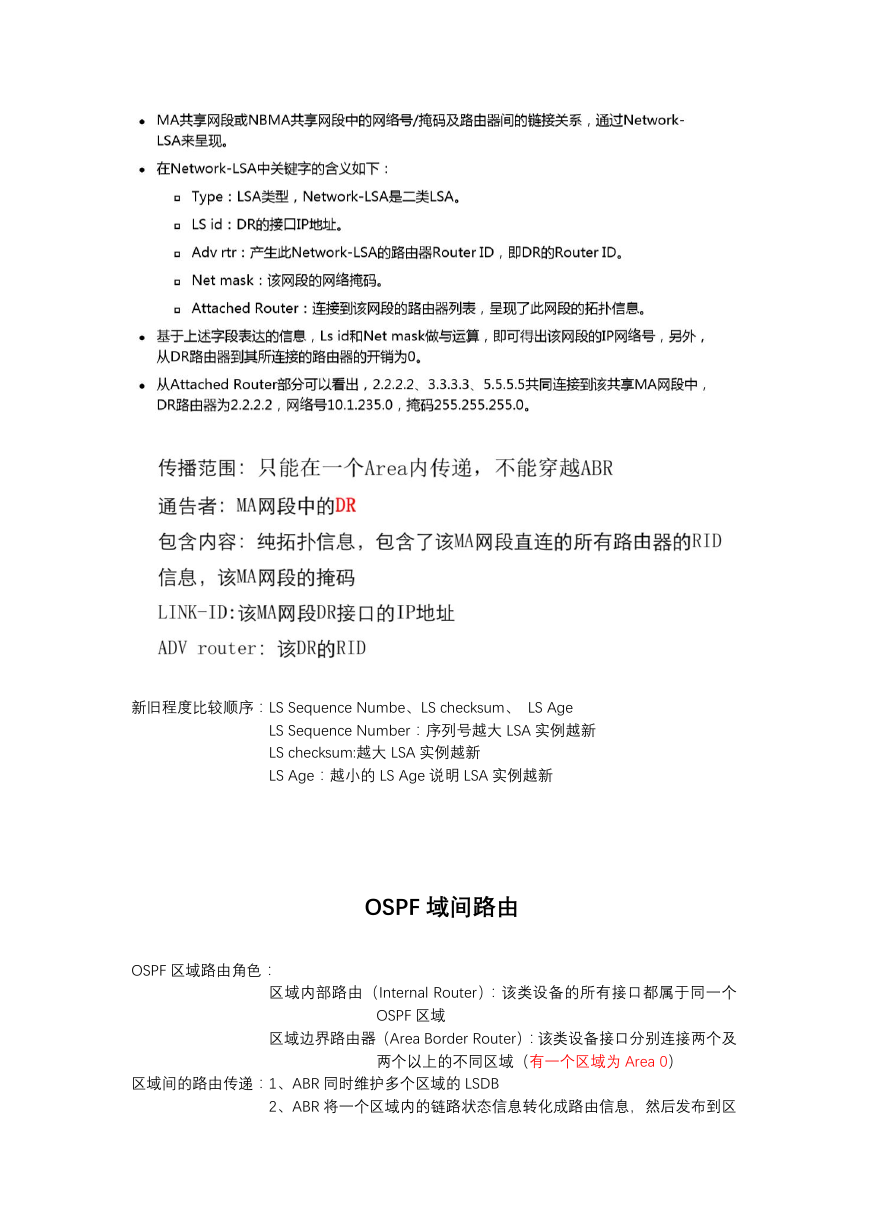

    新旧程度比较顺序：LS Sequence Numbe、LS checksum、 LS Age LS Sequence Number：序列号越大 LSA 实例越新 LS checksum:越大 LSA 实例越新 LS Age：越小的 LS Age 说明 LSA 实例越新 OSPF 域间路由 OSPF 区域路由角色： 区域内部路由（Internal Router）：该类设备的所有接口都属于同一个 OSPF 区域 区域边界路由器（Area Border Router）：该类设备接口分别连接两个及 两个以上的不同区域（有一个区域为 Area 0） 区域间的路由传递：1、ABR 同时维护多个区域的 LSDB 2、ABR 将一个区域内的链路状态信息转化成路由信息，然后发布到区
