2014 年陕西空军工程大学电路综合考研真题(A 卷)
考试科目:电路综合(A 卷) 科目代码 887
说明:答题时必须答在配发的空白答题纸上,答题可不抄题,但必须写清题号,写在试题上
不给分; 考生不得在试题及试卷上做任何其它标记,否则试卷作废;试题必须同试卷一起交
回。
第一部分 电路分析基础部分(50%)
一、填空与选择题:(每题 1.5 分,共 12 分)
1.图题 1.1 电路中的电压 U 为
(a)0V
(b)2V
(c)38V
(d)–2V
。
2.在图题 1.2 所示电路中,已知 US=2V,IS=2A。A、B 两点间的电压 UAB 为
。
电路。
3.将图题 1.3 所示电路化最简电路为
4.叠加定理适合于以下何种电路?应该是
(a) 非时变
(b) 非线性
(c) 时变
(d) 线性

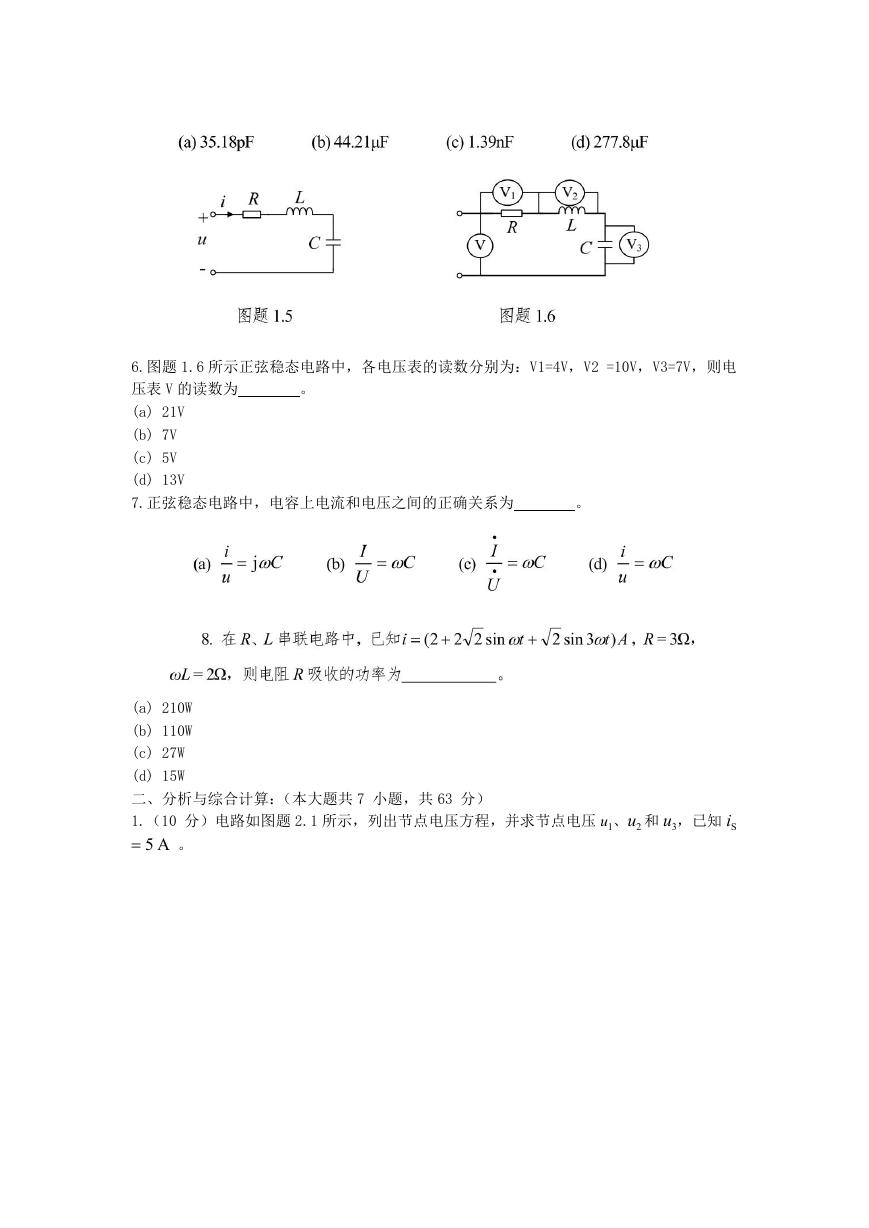

5.图题 1.5 所示为 RLC 串联谐振电路,已知:R = 30Ω,L = 18mH,电路的谐振频率 f0 = 200kHz,
则电容 C=
。
。
。
6.图题 1.6 所示正弦稳态电路中,各电压表的读数分别为:V1=4V,V2 =10V,V3=7V,则电
压表 V 的读数为
(a) 21V
(b) 7V
(c) 5V
(d) 13V
7.正弦稳态电路中,电容上电流和电压之间的正确关系为
。
(a) 210W
(b) 110W
(c) 27W
(d) 15W
二、分析与综合计算:(本大题共 7 小题,共 63 分)
1.(10 分)电路如图题 2.1 所示,列出节点电压方程,并求节点电压 u1、u2 和 u3,已知 iS
5 A 。
2.(10 分)电路如图题 2.2 所示,已知开关 S 在 t = 0 时闭合,且开关在闭合前电路已处
于稳态,试求 i1(t),t ≥ 0。已知受控源参数 r= 2Ω。

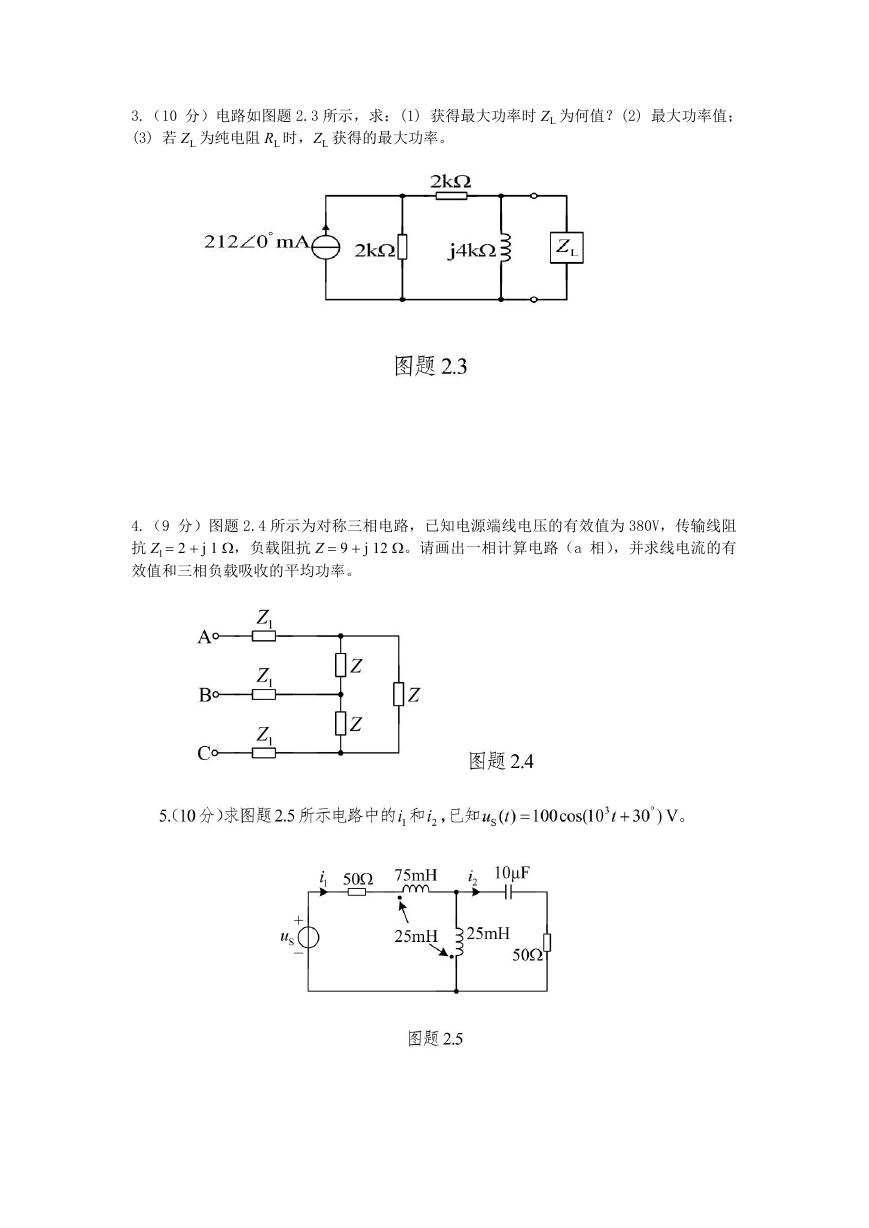

3.(10 分)电路如图题 2.3 所示,求:(1) 获得最大功率时 ZL 为何值?(2) 最大功率值;
(3) 若 ZL 为纯电阻 RL 时,ZL 获得的最大功率。
4.(9 分)图题 2.4 所示为对称三相电路,已知电源端线电压的有效值为 380V,传输线阻
抗 Zl 2 j 1 ,负载阻抗 Z 9 j 12 。请画出一相计算电路(a 相),并求线电流的有
效值和三相负载吸收的平均功率。

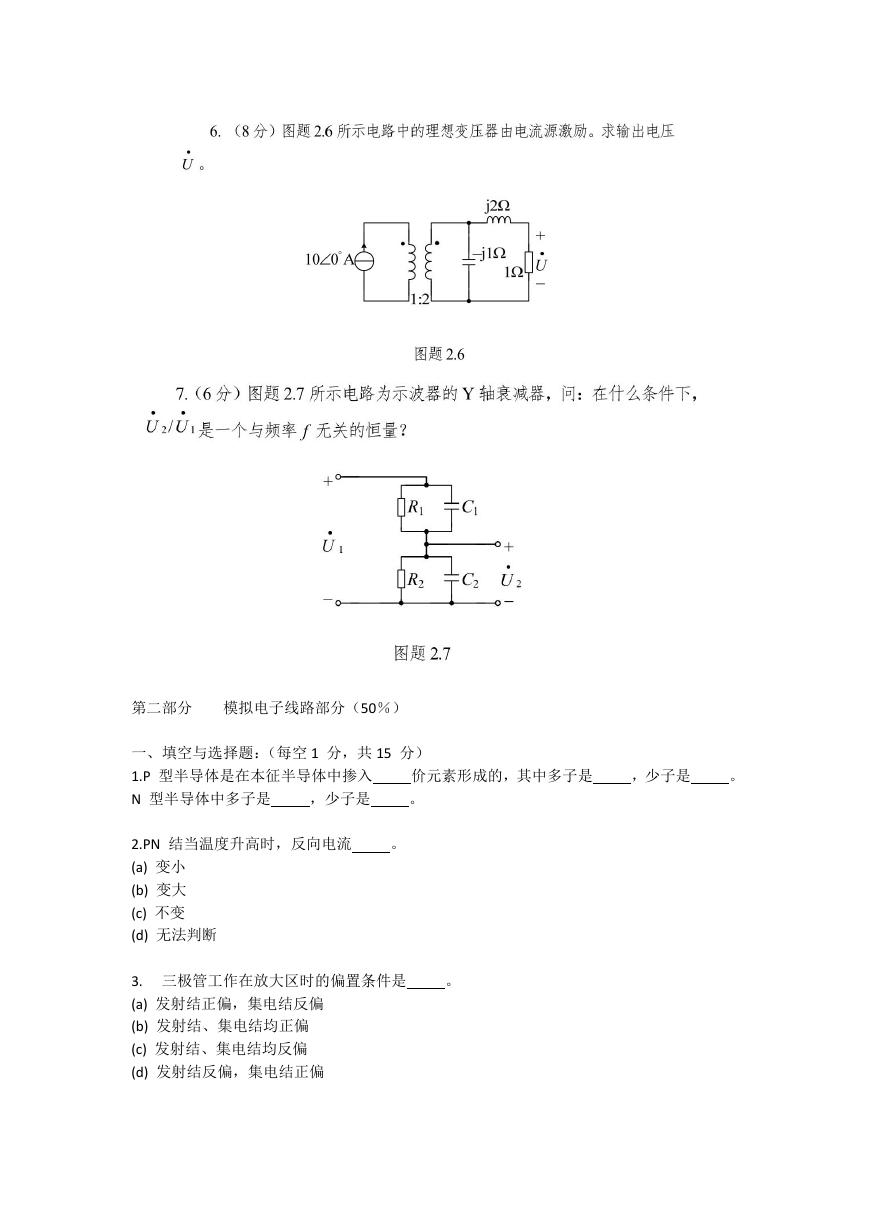

第二部分
模拟电子线路部分(50%)
一、填空与选择题:(每空 1 分,共 15 分)
1.P 型半导体是在本征半导体中掺入
N 型半导体中多子是
,少子是
价元素形成的,其中多子是
。
,少子是
。
。
2.PN 结当温度升高时,反向电流
(a) 变小
(b) 变大
(c) 不变
(d) 无法判断
3. 三极管工作在放大区时的偏置条件是
(a) 发射结正偏,集电结反偏
(b) 发射结、集电结均正偏
(c) 发射结、集电结均反偏
(d) 发射结反偏,集电结正偏
。
4.场效应管是
简化的小信号模型等效时可以认为是
控制器件,漏极电流的大小受
控制器件。
控制; 双极结型三极管(BJT)若用
,则说明引入的反馈是负反
5.在放大电路的输入量保持不变的情况下,若引入反馈后
馈。
(a) 输出量增大
(b) 净输入量增大
(c) 净输入量减小
(d) 净输入量不变
6.二极管整流电路中,整流原理是利用了二极管的
(a) 反向击穿特性
(b) 正向导通特性
(c) 稳压特性
(d) 电容特性
。
7.直接耦合放大电路中零点漂移现象发生最主要的原因在于
(a) 半导体的温度敏感性
(b) 空穴的出现
(c) 没有引入负反馈
(d) 晶体管质量太差
。
8.差动放大电路的基本功能是对差模信号的
作用和对共模信号的
作用。
二、分析与综合计算:(本大题共 7 小题,共 60 分)

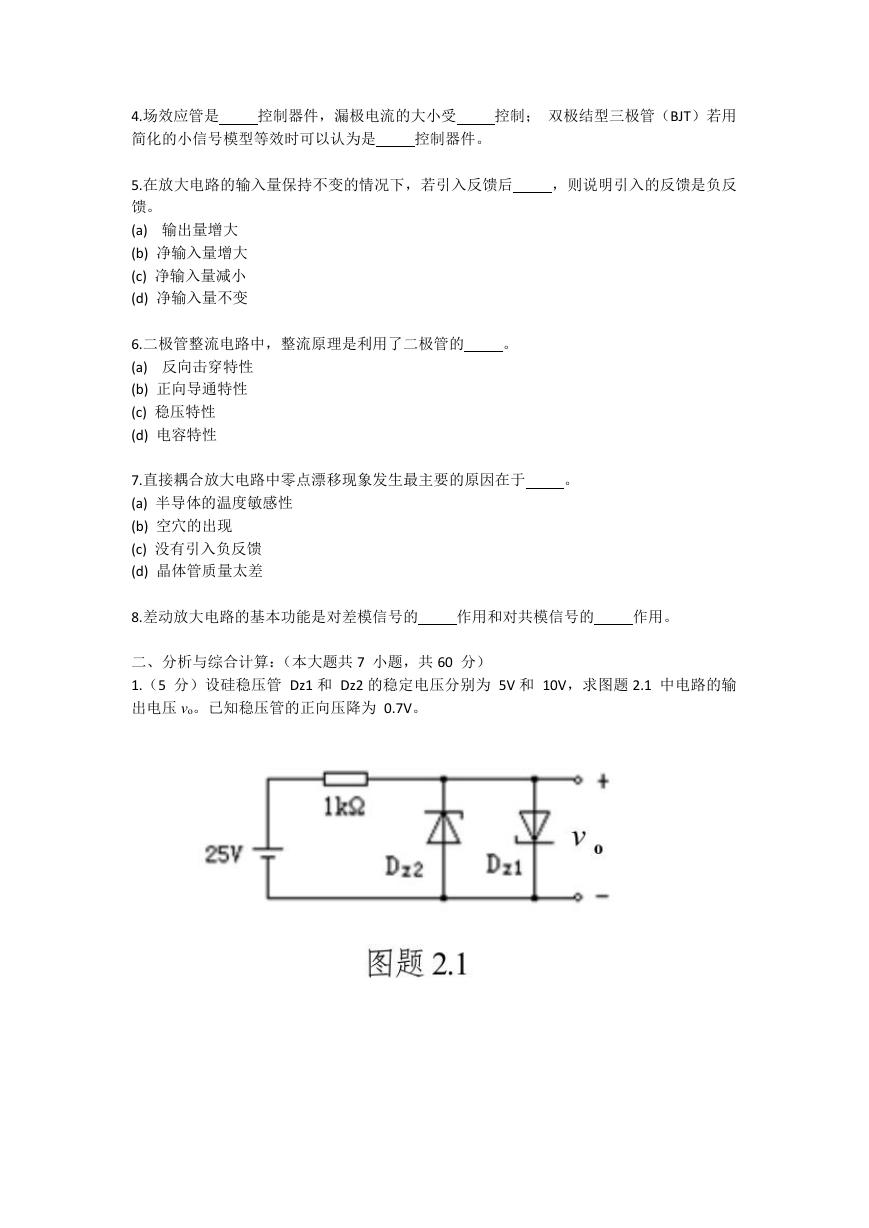

1.(5 分)设硅稳压管 Dz1 和 Dz2 的稳定电压分别为 5V 和 10V,求图题 2.1 中电路的输
出电压 vo。已知稳压管的正向压降为 0.7V。
2.(10 分)由理想运放构成的同相输入加法电路如图题 2.2 所示,当各电阻满足 R1 R2 R3
Rf 时,求输出电压 vo= ?
