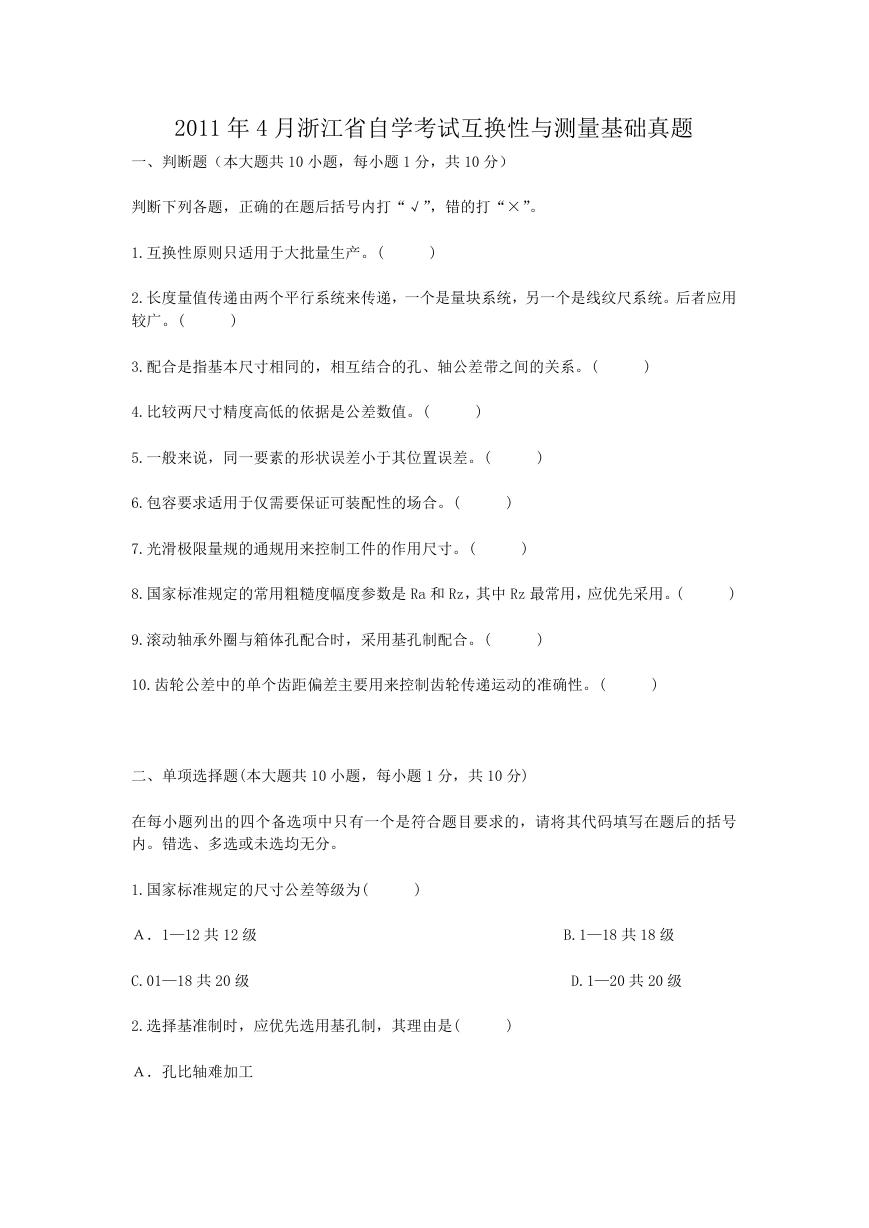

2011 年 4 月浙江省自学考试互换性与测量基础真题 一、判断题（本大题共 10 小题，每小题 1 分，共 10 分） 判断下列各题，正确的在题后括号内打“√”，错的打“×”。 1.互换性原则只适用于大批量生产。( ) 2.长度量值传递由两个平行系统来传递，一个是量块系统，另一个是线纹尺系统。后者应用 较广。( ) 3.配合是指基本尺寸相同的，相互结合的孔、轴公差带之间的关系。( ) 4.比较两尺寸精度高低的依据是公差数值。( ) 5.一般来说，同一要素的形状误差小于其位置误差。( ) 6.包容要求适用于仅需要保证可装配性的场合。( ) 7.光滑极限量规的通规用来控制工件的作用尺寸。( ) 8.国家标准规定的常用粗糙度幅度参数是 Ra 和 Rz，其中 Rz 最常用，应优先采用。( ) 9.滚动轴承外圈与箱体孔配合时，采用基孔制配合。( ) 10.齿轮公差中的单个齿距偏差主要用来控制齿轮传递运动的准确性。( ) 二、单项选择题(本大题共 10 小题，每小题 1 分，共 10 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。错选、多选或未选均无分。 1.国家标准规定的尺寸公差等级为( ) Ａ．1—12 共 12 级 C.01—18 共 20 级 B.1—18 共 18 级 D.1—20 共 20 级 2.选择基准制时，应优先选用基孔制，其理由是( ) Ａ．孔比轴难加工 

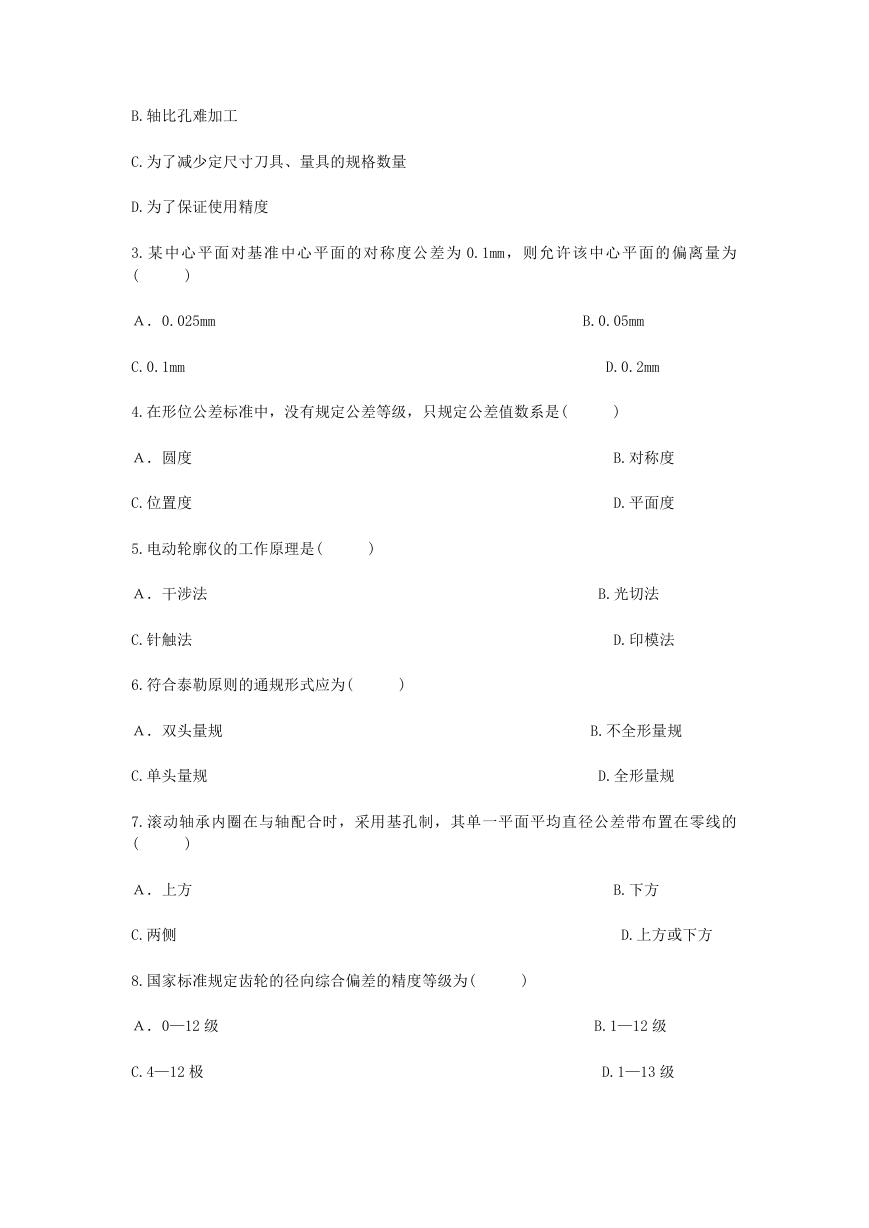

B.轴比孔难加工 C.为了减少定尺寸刀具、量具的规格数量 D.为了保证使用精度 3.某中心平面对基准中心平面的对称度公差为 0.1mm，则允许该中心平面的偏离量为 ( ) Ａ．0.025mm C.0.1mm B.0.05mm D.0.2mm 4.在形位公差标准中，没有规定公差等级，只规定公差值数系是( ) Ａ．圆度 C.位置度 5.电动轮廓仪的工作原理是( ) Ａ．干涉法 C.针触法 6.符合泰勒原则的通规形式应为( ) Ａ．双头量规 C.单头量规 B.对称度 D.平面度 B.光切法 D.印模法 B.不全形量规 D.全形量规 7.滚动轴承内圈在与轴配合时，采用基孔制，其单一平面平均直径公差带布置在零线的 ( ) Ａ．上方 C.两侧 8.国家标准规定齿轮的径向综合偏差的精度等级为( ) Ａ．0—12 级 C.4—12 极 B.下方 D.上方或下方 B.1—12 级 D.1—13 级 

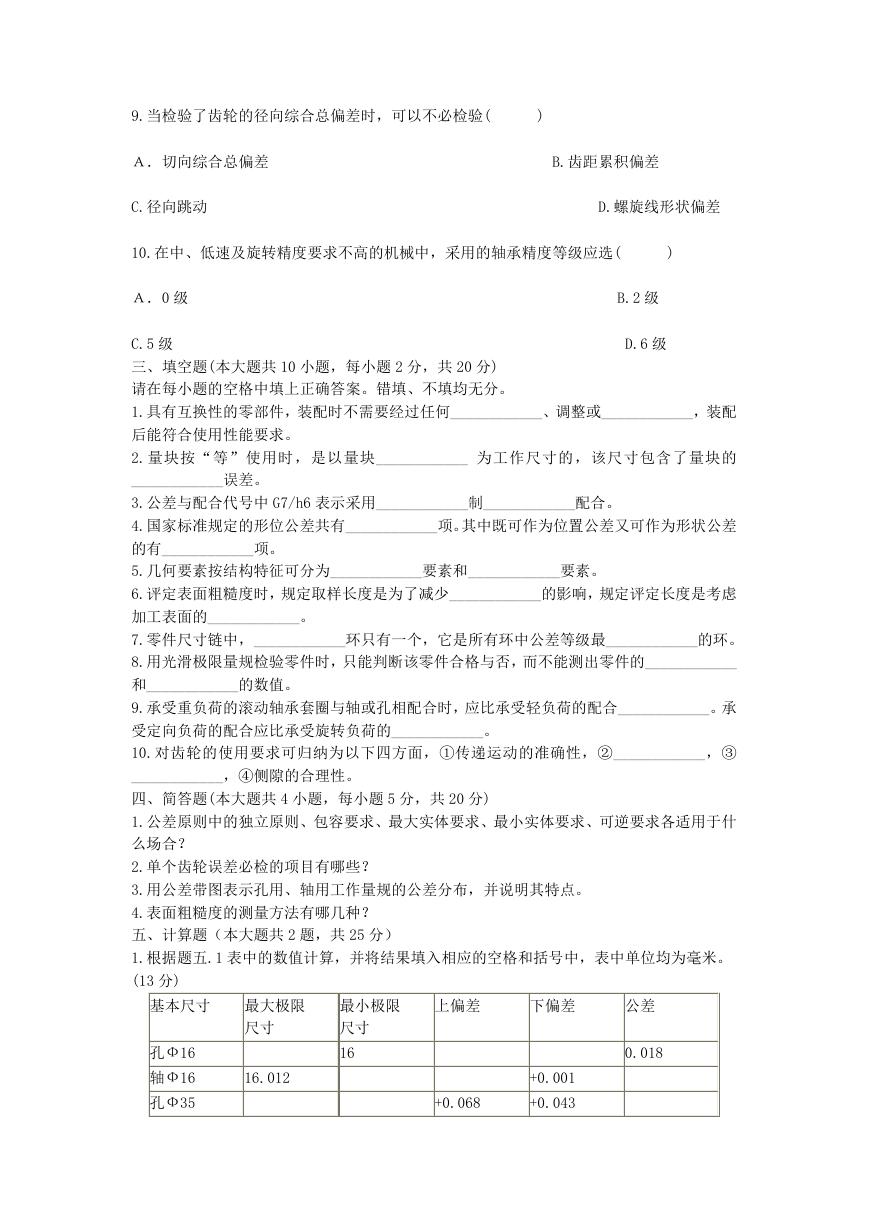

9.当检验了齿轮的径向综合总偏差时，可以不必检验( ) Ａ．切向综合总偏差 B.齿距累积偏差 C.径向跳动 D.螺旋线形状偏差 10.在中、低速及旋转精度要求不高的机械中，采用的轴承精度等级应选( ) Ａ．0 级 B.2 级 D.6 级 C.5 级 三、填空题(本大题共 10 小题，每小题 2 分，共 20 分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.具有互换性的零部件，装配时不需要经过任何____________、调整或____________，装配 后能符合使用性能要求。 2.量块按“等”使用时，是以量块____________ 为工作尺寸的，该尺寸包含了量块的 ____________误差。 3.公差与配合代号中 G7/h6 表示采用____________制____________配合。 4.国家标准规定的形位公差共有____________项。其中既可作为位置公差又可作为形状公差 的有____________项。 5.几何要素按结构特征可分为____________要素和____________要素。 6.评定表面粗糙度时，规定取样长度是为了减少____________的影响，规定评定长度是考虑 加工表面的____________。 7.零件尺寸链中，____________环只有一个，它是所有环中公差等级最____________的环。 8.用光滑极限量规检验零件时，只能判断该零件合格与否，而不能测出零件的____________ 和____________的数值。 9.承受重负荷的滚动轴承套圈与轴或孔相配合时，应比承受轻负荷的配合____________。承 受定向负荷的配合应比承受旋转负荷的____________。 10.对齿轮的使用要求可归纳为以下四方面，①传递运动的准确性，②____________，③ ____________，④侧隙的合理性。 四、简答题(本大题共 4 小题，每小题 5 分，共 20 分) 1.公差原则中的独立原则、包容要求、最大实体要求、最小实体要求、可逆要求各适用于什 么场合？ 2.单个齿轮误差必检的项目有哪些？ 3.用公差带图表示孔用、轴用工作量规的公差分布，并说明其特点。 4.表面粗糙度的测量方法有哪几种？ 五、计算题（本大题共 2 题，共 25 分） 1.根据题五.1 表中的数值计算，并将结果填入相应的空格和括号中，表中单位均为毫米。 (13 分) 基本尺寸 最大极限 尺寸 最小极限 尺寸 孔Ф16 轴Ф16 孔Ф35 16 16.012 上偏差 下偏差 公差 0.018 +0.068 +0.001 +0.043 

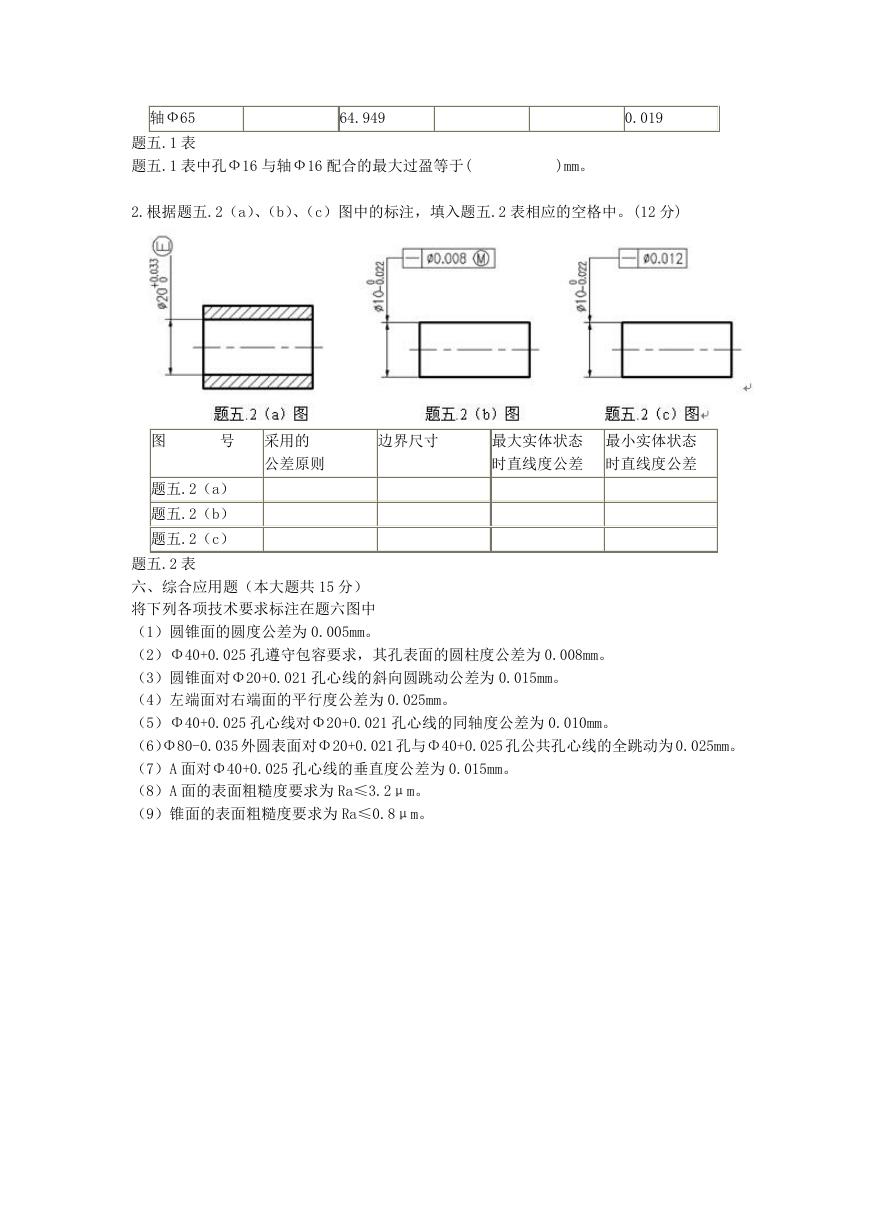

轴Ф65 64.949 0.019 题五.1 表 题五.1 表中孔Ф16 与轴Ф16 配合的最大过盈等于( )mm。 2.根据题五.2（a）、（b）、（c）图中的标注，填入题五.2 表相应的空格中。(12 分) 图 号 采用的 边界尺寸 公差原则 最大实体状态 时直线度公差 最小实体状态 时直线度公差 题五.2（a） 题五.2（b） 题五.2（c） 题五.2 表 六、综合应用题（本大题共 15 分） 将下列各项技术要求标注在题六图中 （1）圆锥面的圆度公差为 0.005mm。 （2）Φ40+0.025 孔遵守包容要求，其孔表面的圆柱度公差为 0.008mm。 （3）圆锥面对Φ20+0.021 孔心线的斜向圆跳动公差为 0.015mm。 （4）左端面对右端面的平行度公差为 0.025mm。 （5）Φ40+0.025 孔心线对Φ20+0.021 孔心线的同轴度公差为 0.010mm。 （6）Φ80-0.035 外圆表面对Φ20+0.021 孔与Φ40+0.025 孔公共孔心线的全跳动为 0.025mm。 （7）A 面对Φ40+0.025 孔心线的垂直度公差为 0.015mm。 （8）A 面的表面粗糙度要求为 Ra≤3.2μm。 （9）锥面的表面粗糙度要求为 Ra≤0.8μm。 

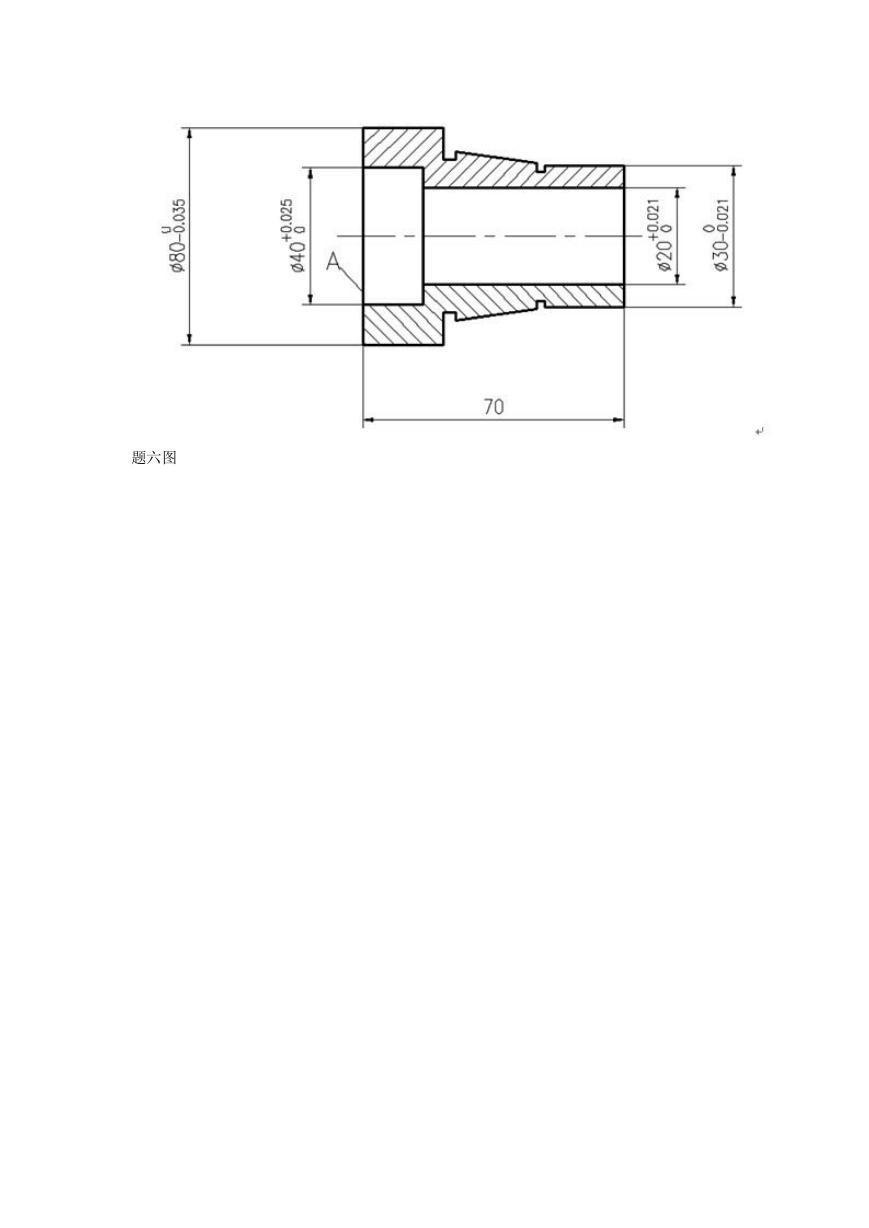

题六图
