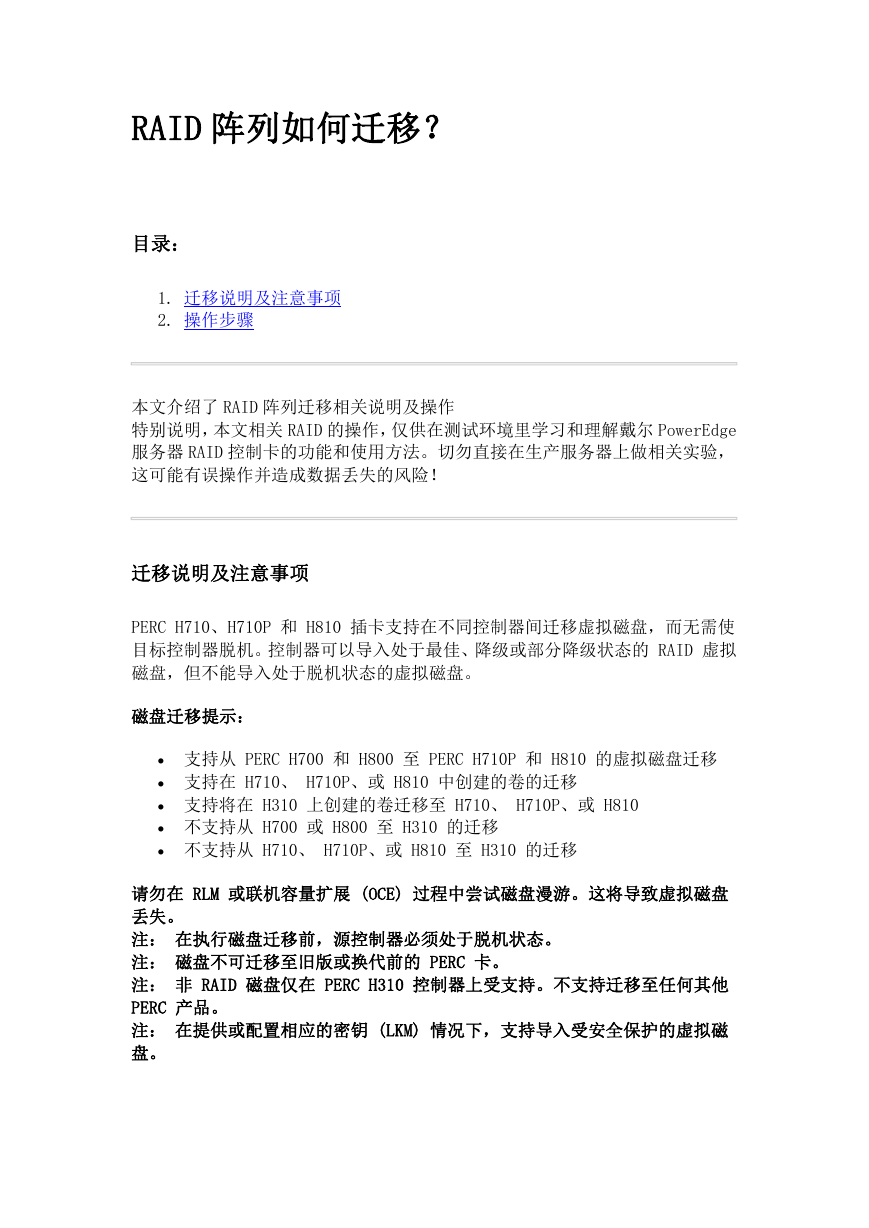

RAID 阵列如何迁移?
目录:
1. 迁移说明及注意事项
2. 操作步骤
本文介绍了 RAID 阵列迁移相关说明及操作
特别说明,本文相关 RAID 的操作,仅供在测试环境里学习和理解戴尔 PowerEdge
服务器 RAID 控制卡的功能和使用方法。切勿直接在生产服务器上做相关实验,
这可能有误操作并造成数据丢失的风险!
迁移说明及注意事项
PERC H710、H710P 和 H810 插卡支持在不同控制器间迁移虚拟磁盘,而无需使
目标控制器脱机。控制器可以导入处于最佳、降级或部分降级状态的 RAID 虚拟
磁盘,但不能导入处于脱机状态的虚拟磁盘。
磁盘迁移提示:
支持从 PERC H700 和 H800 至 PERC H710P 和 H810 的虚拟磁盘迁移
支持在 H710、 H710P、或 H810 中创建的卷的迁移
支持将在 H310 上创建的卷迁移至 H710、 H710P、或 H810
不支持从 H700 或 H800 至 H310 的迁移
不支持从 H710、 H710P、或 H810 至 H310 的迁移
请勿在 RLM 或联机容量扩展 (OCE) 过程中尝试磁盘漫游。这将导致虚拟磁盘
丢失。
注: 在执行磁盘迁移前,源控制器必须处于脱机状态。
注: 磁盘不可迁移至旧版或换代前的 PERC 卡。
注: 非 RAID 磁盘仅在 PERC H310 控制器上受支持。不支持迁移至任何其他
PERC 产品。
注: 在提供或配置相应的密钥 (LKM) 情况下,支持导入受安全保护的虚拟磁
盘。
如果控制器检测到物理磁盘包含现有配置,则将该物理磁盘标记为 foreign(外
部),并生成检测到外部磁盘的警报提示。
操作步骤

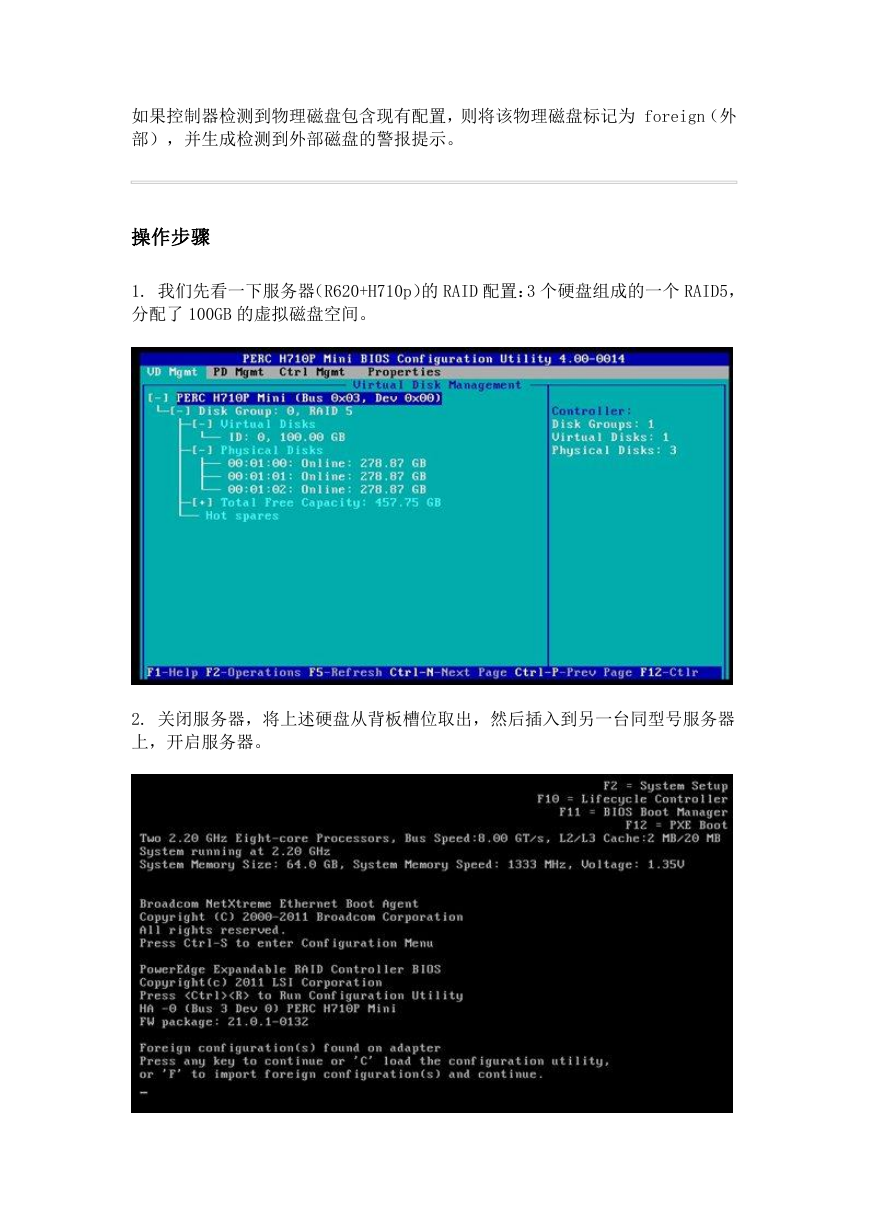

1. 我们先看一下服务器(R620+H710p)的 RAID 配置:3 个硬盘组成的一个 RAID5,
分配了 100GB 的虚拟磁盘空间。
2. 关闭服务器,将上述硬盘从背板槽位取出,然后插入到另一台同型号服务器
上,开启服务器。

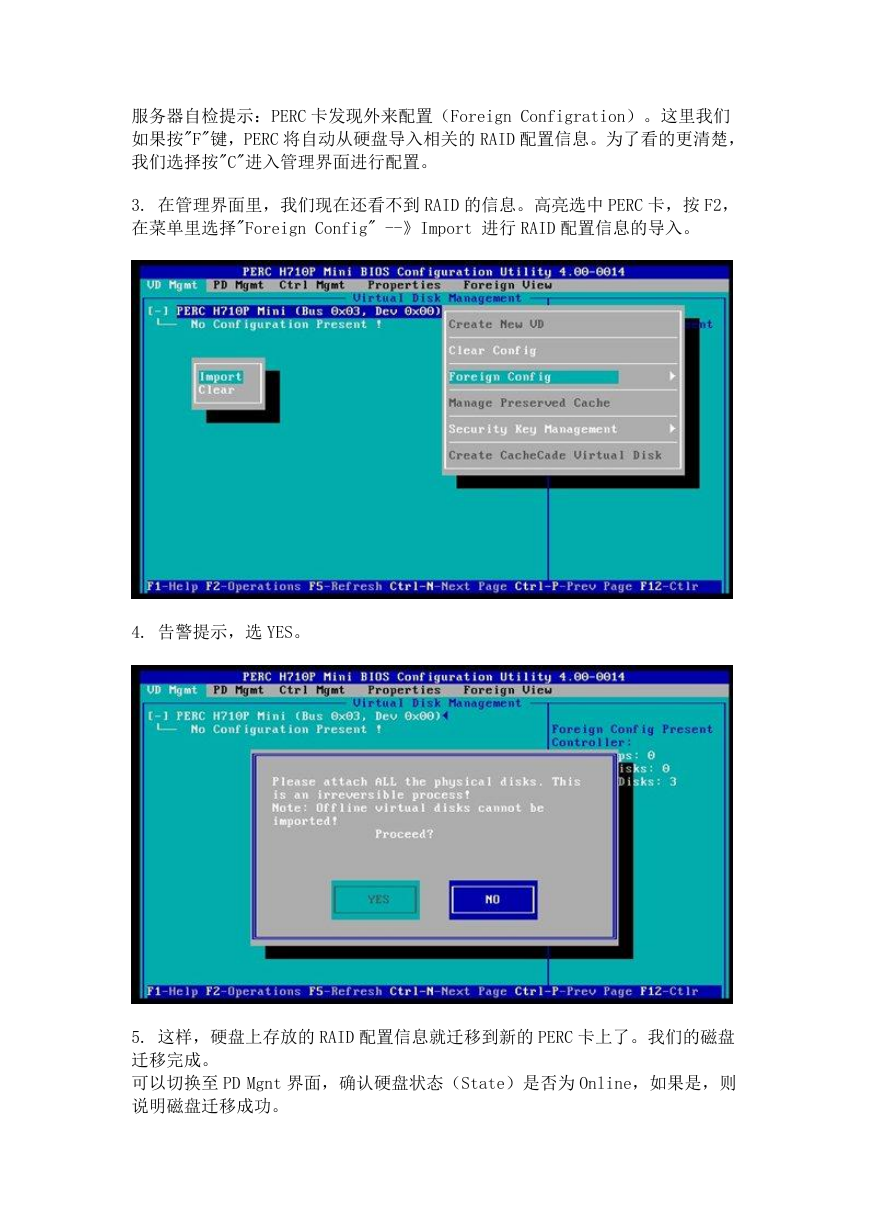

服务器自检提示:PERC 卡发现外来配置(Foreign Configration)。这里我们
如果按"F"键,PERC 将自动从硬盘导入相关的 RAID 配置信息。为了看的更清楚,
我们选择按"C"进入管理界面进行配置。
3. 在管理界面里,我们现在还看不到 RAID 的信息。高亮选中 PERC 卡,按 F2,
在菜单里选择"Foreign Config" --》Import 进行 RAID 配置信息的导入。
4. 告警提示,选 YES。
5. 这样,硬盘上存放的 RAID 配置信息就迁移到新的 PERC 卡上了。我们的磁盘
迁移完成。

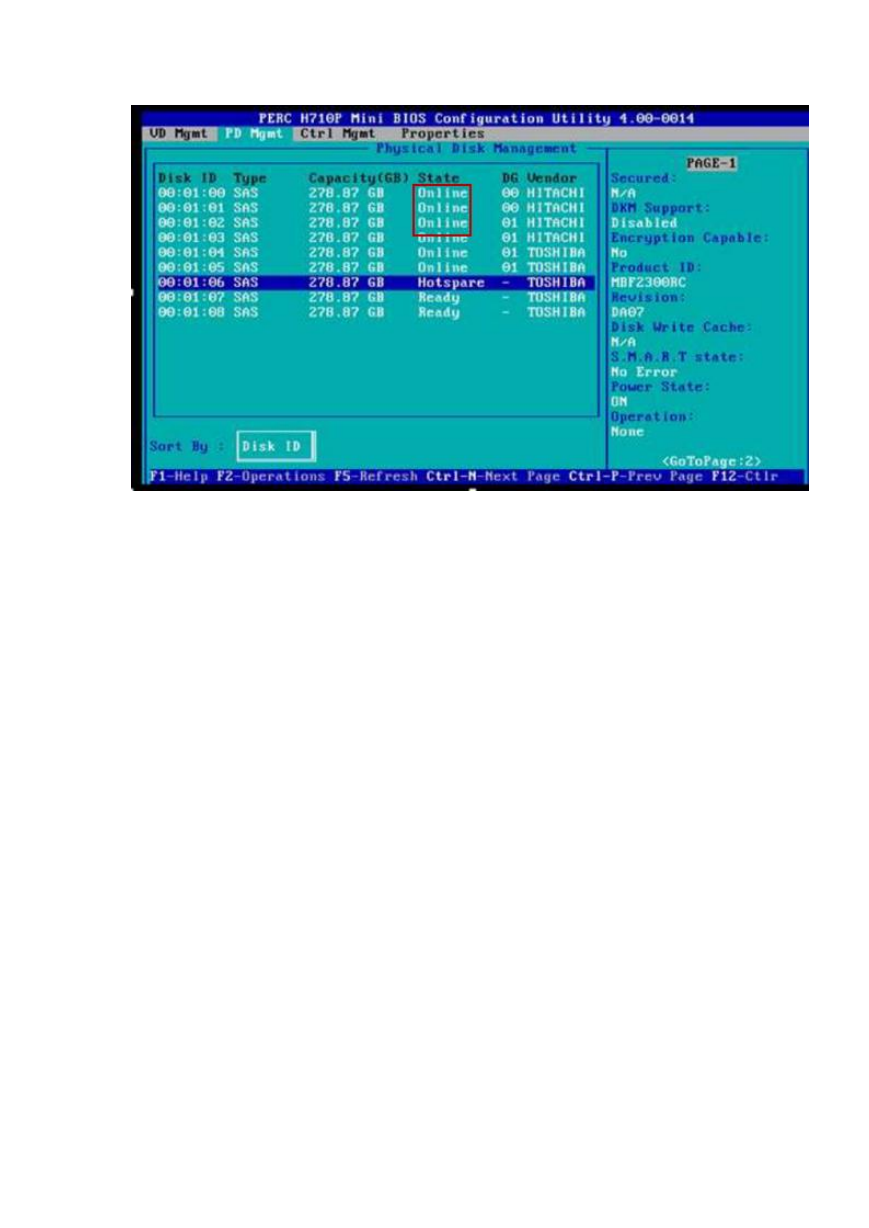

可以切换至 PD Mgnt 界面,确认硬盘状态(State)是否为 Online,如果是,则
说明磁盘迁移成功。
