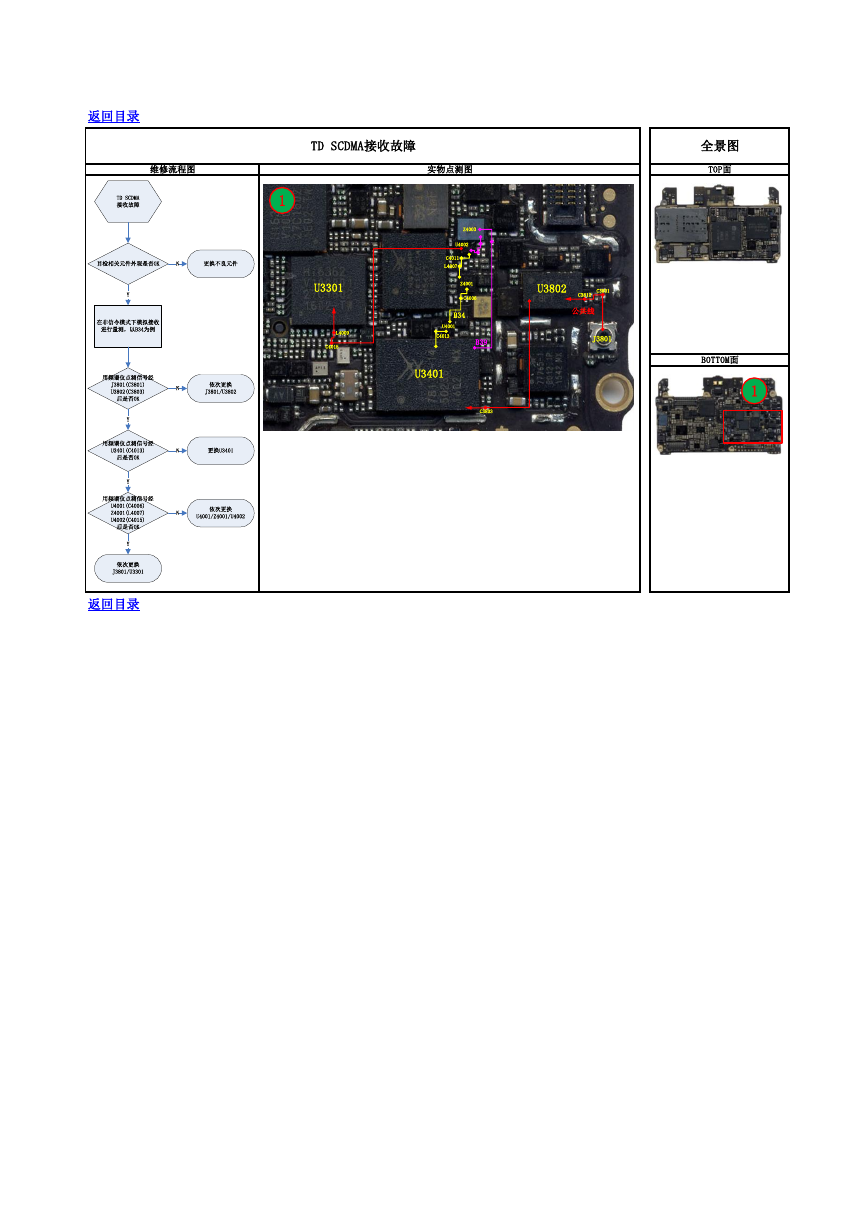

返回目录 维修流程图 实物点测图 TD SCDMA接收故障 全景图 TOP面 1 U3301 L4009 C4015 Z4003 U4002 C4011 L4007 Z4001 C4006 B34 U4001 C4013 B39 U3401 C3803 U3802 C3801 C3812 公共线 J3801 BOTTOM面 1 返回目录 TD SCDMA接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B34为例用频谱仪点测信号经J3801(C3801)U3802(C3803)后是否OK依次更换J3801/U3802用频谱仪点测信号经U3401(C4013)后是否OK更换U3401用频谱仪点测信号经U4001(C4006)Z4001(L4007)U4002(C4015)后是否OK依次更换U4001/Z4001/U4002依次更换J3801/U3301NYNYNYNY
