第一章概述

产品的构成

本机的技术特性

部件的位置及功能

摄像机

VCL-918BY 变焦镜头

DXF-801CE 寻像器

第二章安装和连接

更换锂电池

安装VTR

使用摄像机的连接器

安装镜头

安装附件

使用寻像器

使用选购件麦克风

安装到三角架上

使用选购的CAC-4 衬垫

使用携带箱

连接

连接便携式VTR(录像机)

连接数台摄像机(使用摄像机控制单元)

连接数台摄像机(不使用摄像机控制单元)

电源

摄像机适配器的电源

第三章拍摄

拍摄的基本步骤

使用动态曝光范围功能

使用DSR-1P 摄像

使用ClipLink 功能

在退格编辑中使用编辑查找功能

使用静帧混合功能

第四章寻像器屏幕显示和菜单

寻像器屏幕显示

改变寻像器的显示

寻像器的正常指示

状态指示

寻像器的基本菜单

基本菜单操作

每页的内容和设置

寻像器的高级菜单

高级菜单操作

每页的内容和设置

设置文件

调出一个设置文件

改变文件设置

保存文件设置

对DSR-1P 使用SetupNavi 和SetupLog 功能

使用记录在磁带上的数据设置摄像机

将菜单设置录在磁带上

观察SetupLog 数据

第五章调整和设置

白平衡调整

在存贮器中保存白平衡值

使用预调的白平衡设定值

光源和色温

使用ATW(自动跟踪白平衡)功能

黑平衡调整

快门的设置

设定时钟和日期记录

寻像器屏幕调整

调整镜头

法兰焦距的调整

光圈调整

调整光圈的灵敏度

特写镜头的拍摄

特殊情况的设置

皮肤细节校正

调整指定区域的色彩

附录

重要的操作须知

CCD 传感器的特性

告警指示

技术规格

相关产品

选件和配件示意图

ClipLink 是什么？

ClipLink 是如何改变视频制作技术的？

ClipLink 操作流程

系统配置举例

拍摄时生成的数据

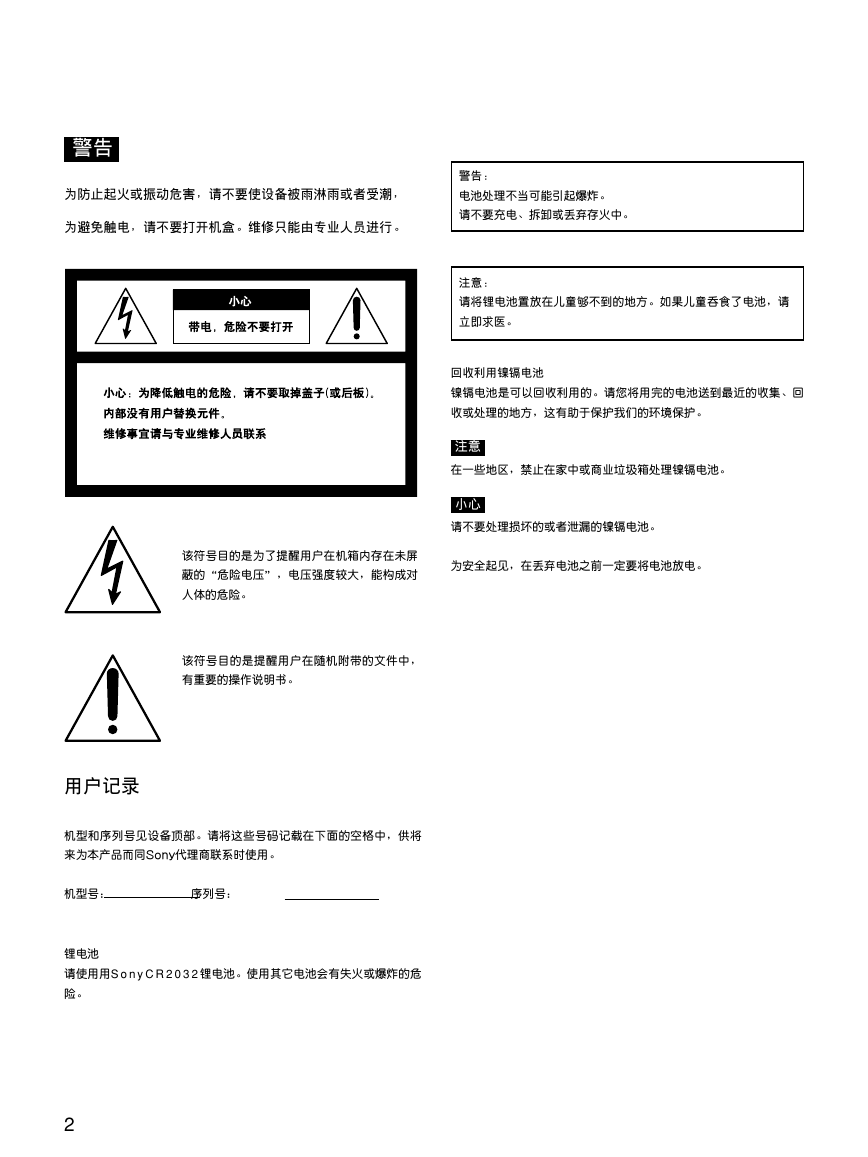

目录警告为防止起火或振动危害，请不要使设备被雨淋雨或者受潮，电池处理不当可能引起爆炸。为避免触电，请不要打开机盒。维修只能由专业人员进行。请不要充电、拆卸或丢弃存火中。警告：注意：请将锂电池置放在儿童够不到的地方。如果儿童吞食了电池，请立即求医。回收利用镍镉电池镍镉电池是可以回收利用的。请您将用完的电池送到最近的收集、回收或处理的地方，这有助于保护我们的环境保护。注意在一些地区，禁止在家中或商业垃圾箱处理镍镉电池。小心请不要处理损坏的或者泄漏的镍镉电池。为安全起见，在丢弃电池之前一定要将电池放电。该符号目的是为了提醒用户在机箱内存在未屏蔽的“危险电压”，电压强度较大，能构成对人体的危险。该符号目的是提醒用户在随机附带的文件中，有重要的操作说明书。用户记录机型和序列号见设备顶部。请将这些号码记载在下面的空格中，供将来为本产品而同Sony代理商联系时使用。机型号：序列号：锂电池请使用用S o n y C R 2 0 3 2 锂电池。使用其它电池会有失火或爆炸的危险。 2 目录

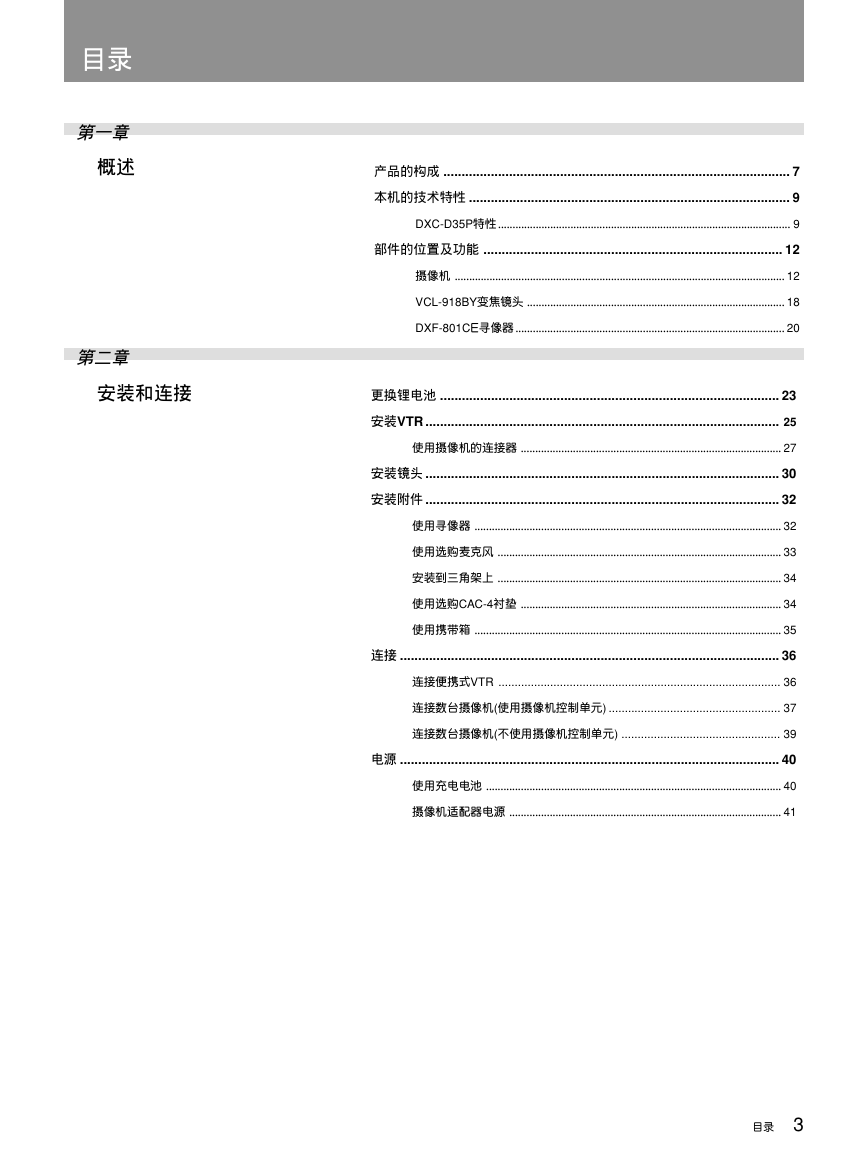

目录第一章概述第二章安装和连接产品的构成 ............................................................................................... 7 本机的技术特性 ........................................................................................ 9 DXC-D35P特性 ..................................................................................................... 9 部件的位置及功能 .................................................................................. 12 摄像机 .................................................................................................................. 12 VCL-918BY变焦镜头 ......................................................................................... 18 DXF-801CE寻像器 ............................................................................................. 20 更换锂电池 ............................................................................................. 23 安装VTR ................................................................................................. 25 使用摄像机的连接器 .......................................................................................... 27 安装镜头 ................................................................................................. 30 安装附件 ................................................................................................. 32 使用寻像器 .......................................................................................................... 32 使用选购麦克风 .................................................................................................. 33 安装到三角架上 .................................................................................................. 34 使用选购CAC-4衬垫 .......................................................................................... 34 使用携带箱 .......................................................................................................... 35 连接 ........................................................................................................ 36 连接便携式VTR ....................................................................................... 36 连接数台摄像机(使用摄像机控制单元) ..................................................... 37 连接数台摄像机(不使用摄像机控制单元) ................................................. 39 电源 ........................................................................................................ 40 使用充电电池 ...................................................................................................... 40 摄像机适配器电源 .............................................................................................. 41 目录 3

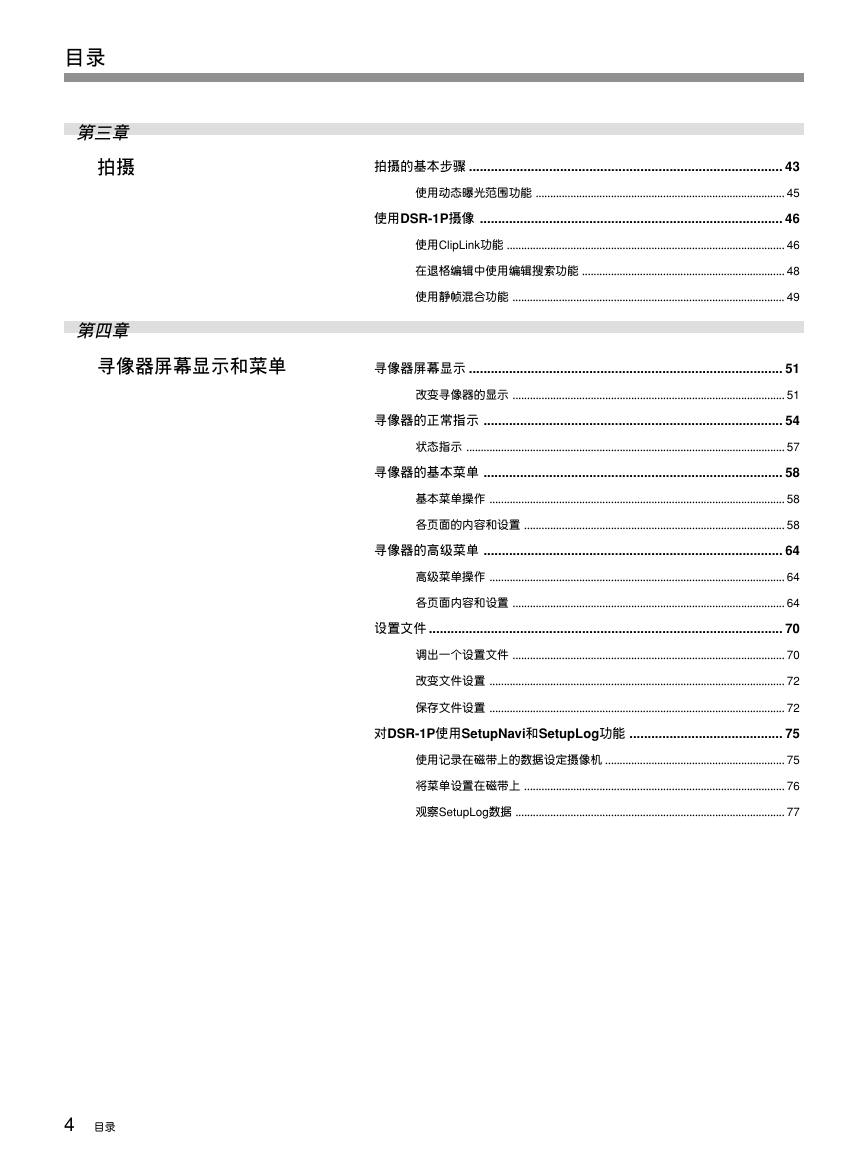

目录第三章拍摄第四章拍摄的基本步骤 ...................................................................................... 43 使用动态曝光范围功能 ...................................................................................... 45 使用DSR-1P摄像 ................................................................................... 46 使用ClipLink功能 ................................................................................................ 46 在退格编辑中使用编辑搜索功能 ...................................................................... 48 使用静帧混合功能 .............................................................................................. 49 寻像器屏幕显示和菜单寻像器屏幕显示 ...................................................................................... 51 改变寻像器的显示 .............................................................................................. 51 寻像器的正常指示 .................................................................................. 54 状态指示 .............................................................................................................. 57 寻像器的基本菜单 .................................................................................. 58 基本菜单操作 ...................................................................................................... 58 各页面的内容和设置 .......................................................................................... 58 寻像器的高级菜单 .................................................................................. 64 高级菜单操作 ...................................................................................................... 64 各页面内容和设置 .............................................................................................. 64 设置文件 ................................................................................................. 70 调出一个设置文件 .............................................................................................. 70 改变文件设置 ...................................................................................................... 72 保存文件设置 ...................................................................................................... 72 对DSR-1P使用SetupNavi和SetupLog功能 .......................................... 75 使用记录在磁带上的数据设定摄像机 .............................................................. 75 将菜单设置在磁带上 .......................................................................................... 76 观察SetupLog数据 ............................................................................................. 77 4 目录

第五章调整和设置附录白平衡调整 ............................................................................................. 79 在存储器中保存的白平衡值 .............................................................................. 79 使用预调的白平衡设定值 ................................................................. 81 光源和色温 .......................................................................................................... 81 使用ATW(自动跟踪的白平衡)功能 ................................................................... 81 黑平衡调整 ............................................................................................. 83 快门的设置 ............................................................................................. 84 设定时钟和日期记录 ............................................................................... 86 寻像器屏幕调整 ...................................................................................... 88 调整镜头 ................................................................................................. 89 法兰焦距的调整 .................................................................................................. 89 光圈调整 .............................................................................................................. 90 调整光圈的灵敏度 .............................................................................................. 91 特写镜头的拍摄 .................................................................................................. 91 特殊情况的设置 ...................................................................................... 92 皮肤细节校正 ...................................................................................................... 93 调整指定区域的色彩 .......................................................................................... 93 重要的操作须知 ...................................................................................... 95 CCD传感器的特性 .............................................................................................. 96 告警指示 ................................................................................................. 97 技术规格 ................................................................................................. 98 相关产品 .............................................................................................................. 99 选件和配件示意图 ................................................................................ 101 ClipLink是什么？ ................................................................................ 102 ClipLink如何改变视频制作技术 ...................................................................... 102 ClipLink操作流程 ................................................................................ 103 系统配置举例 .................................................................................................... 103 拍摄中生成的数据 ............................................................................................ 104 目录 5

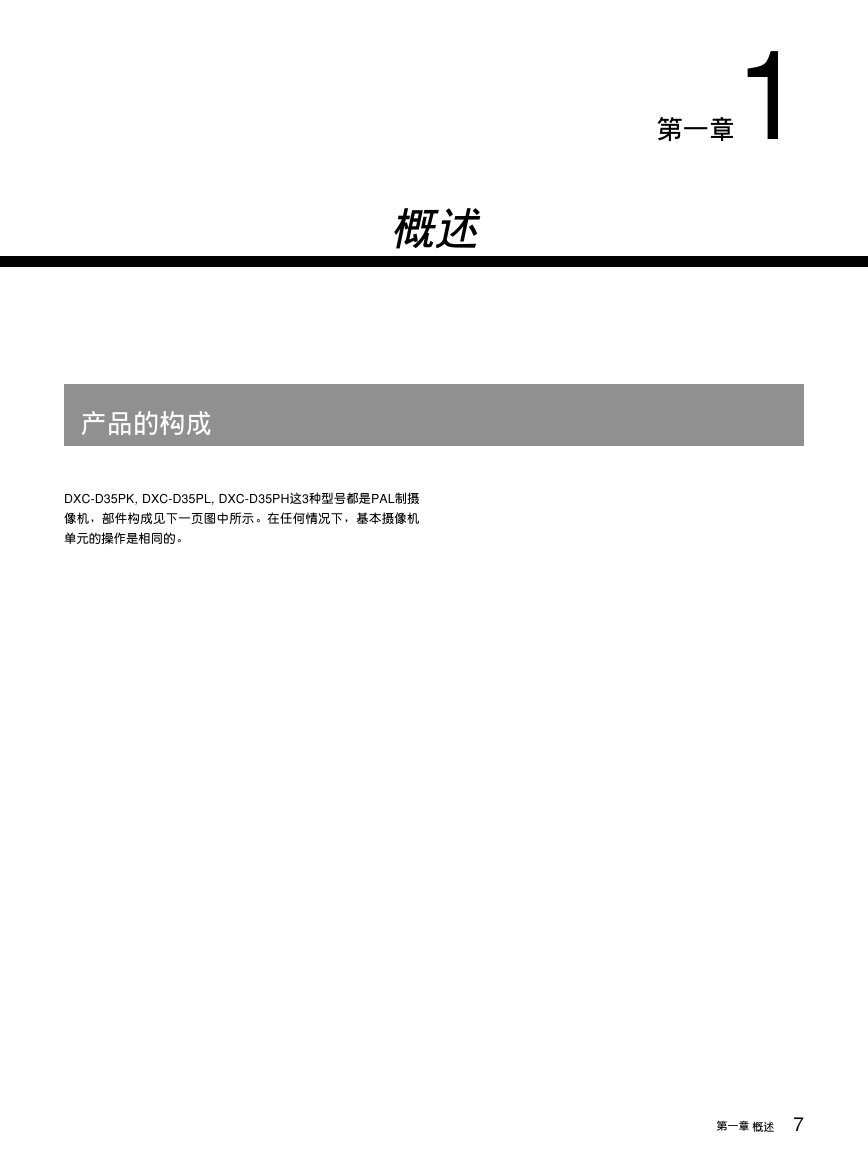

第一章1 概述第一章概述产品的构成 DXC-D35PK, DXC-D35PL, DXC-D35PH这3种型号都是PAL制摄像机，部件构成见下一页图中所示。在任何情况下，基本摄像机单元的操作是相同的。第一章概述 7

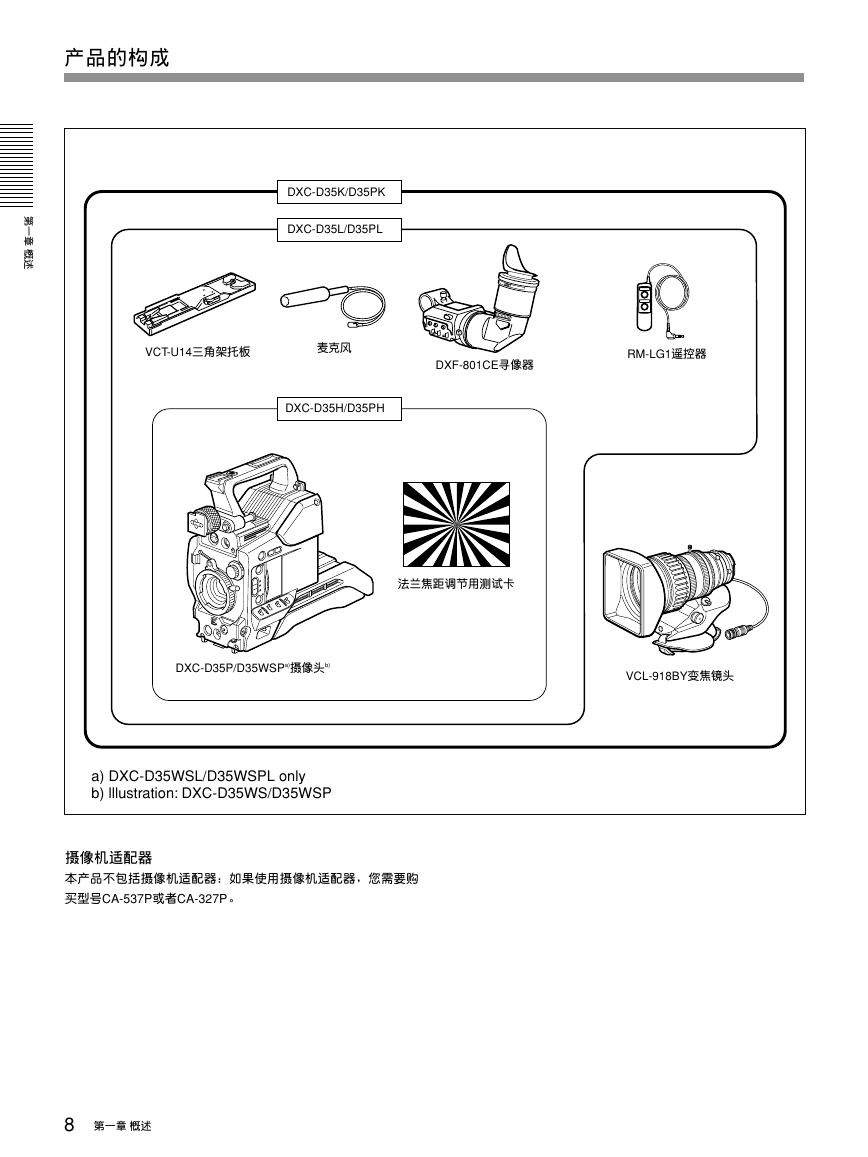

产品的构成第一章概述 DXC-D35K/D35PK DXC-D35L/D35PL VCT-U14三角架托板麦克风 DXF-801CE寻像器 RM-LG1遥控器 DXC-D35H/D35PH 法兰焦距调节用测试卡 DXC-D35P/D35WSPa)摄像头b) VCL-918BY变焦镜头 a) DXC-D35WSL/D35WSPL only b) lllustration: DXC-D35WS/D35WSP 摄像机适配器本产品不包括摄像机适配器：如果使用摄像机适配器，您需要购买型号CA-537P或者CA-327P。 8 第一章概述

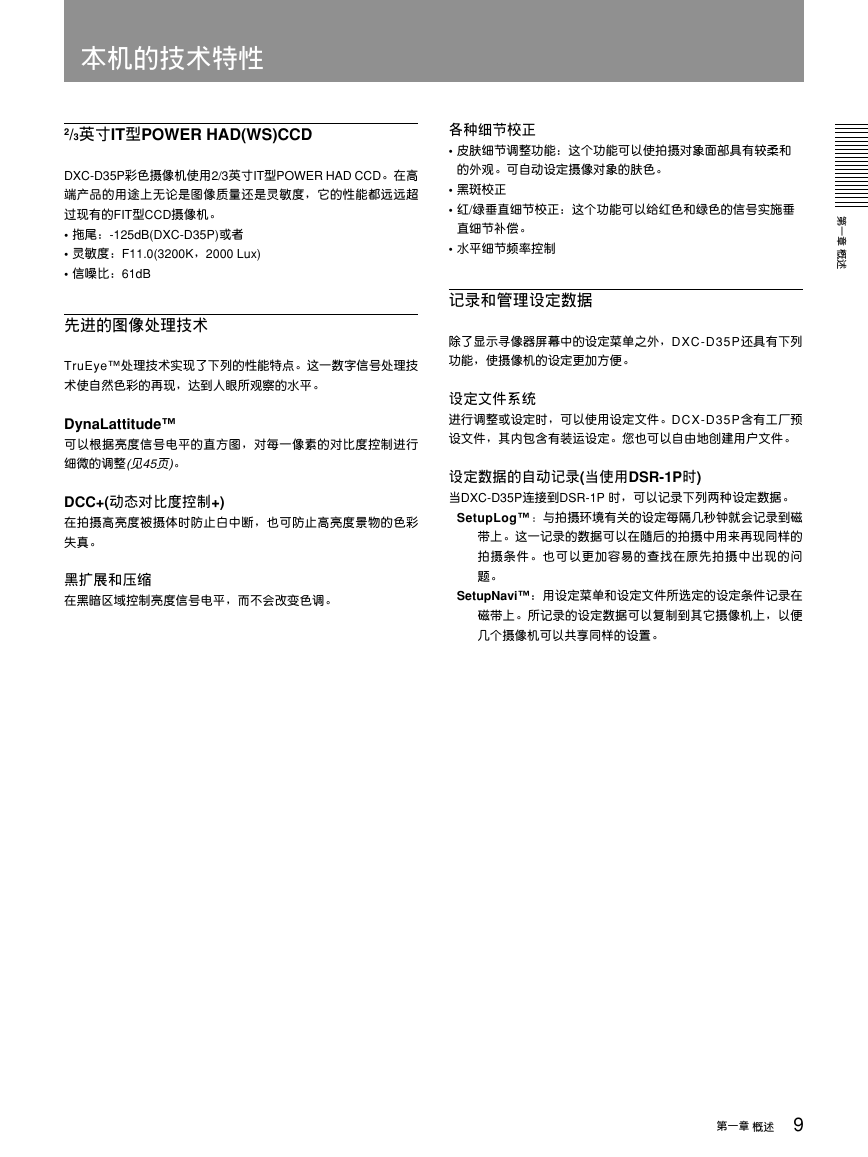

本机的技术特性 2/3英寸IT型POWER HAD(WS)CCD DXC-D35P彩色摄像机使用2/3英寸IT型POWER HAD CCD。在高端产品的用途上无论是图像质量还是灵敏度，它的性能都远远超过现有的FIT型CCD摄像机。 • 拖尾：-125dB(DXC-D35P)或者 • 灵敏度：F11.0(3200K，2000 Lux) • 信噪比：61dB 先进的图像处理技术 TruEye™处理技术实现了下列的性能特点。这一数字信号处理技术使自然色彩的再现，达到人眼所观察的水平。 DynaLattitude™ 可以根据亮度信号电平的直方图，对每一像素的对比度控制进行细微的调整(见45页)。 DCC+(动态对比度控制+) 在拍摄高亮度被摄体时防止白中断，也可防止高亮度景物的色彩失真。黑扩展和压缩在黑暗区域控制亮度信号电平，而不会改变色调。各种细节校正 • 皮肤细节调整功能：这个功能可以使拍摄对象面部具有较柔和的外观。可自动设定摄像对象的肤色。 • 黑斑校正 • 红/绿垂直细节校正：这个功能可以给红色和绿色的信号实施垂直细节补偿。 • 水平细节频率控制记录和管理设定数据第一章概述除了显示寻像器屏幕中的设定菜单之外，DXC-D35P还具有下列功能，使摄像机的设定更加方便。设定文件系统进行调整或设定时，可以使用设定文件。DCX-D35P含有工厂预设文件，其内包含有装运设定。您也可以自由地创建用户文件。设定数据的自动记录(当使用DSR-1P时) 当DXC-D35P连接到DSR-1P 时，可以记录下列两种设定数据。 SetupLog™：与拍摄环境有关的设定每隔几秒钟就会记录到磁带上。这一记录的数据可以在随后的拍摄中用来再现同样的拍摄条件。也可以更加容易的查找在原先拍摄中出现的问题。 SetupNavi™：用设定菜单和设定文件所选定的设定条件记录在磁带上。所记录的设定数据可以复制到其它摄像机上，以便几个摄像机可以共享同样的设置。第一章概述 9
